PT 2,5-3PE - Topraklama klemensi

3210525

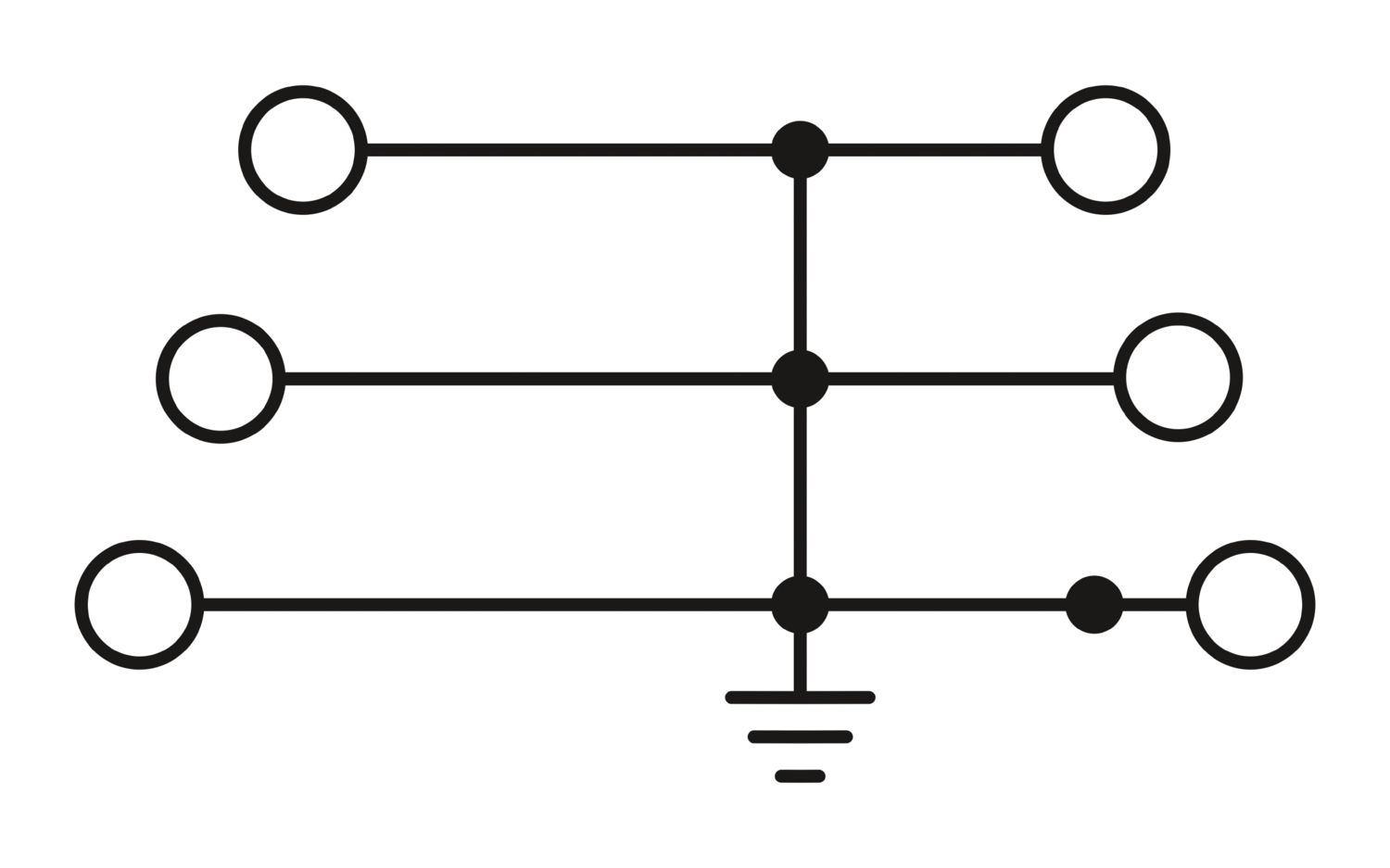

Topraklama klemensi, bağlantı sayısı: 6, bağlantı yöntemi: Push-in bağlantı, 1., 2. ve 3. kat, kesit alanı: 0,14 mm² - 4 mm², montaj tipi: NS 35/7,5, NS 35/15, renk: yeşil-sarı

Ürün Ayrıntıları

Ürün tipi	Topraklama klemensi
Ürün gamı	PT
Uygulama alanı	Demiryolu endüstrisi
	Makine mühendisliği
	Sistem imalatı
Bağlantı sayısı	6
Satır sayısı	3
İzolasyon karakteristikleri
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	3

Nominal darbe gerilimi	6 kV
Nominal durum için maksimum güç kaybı	0,77 W

Kat başına bağlantı sayısı	2
Nominal kesit	2,5 mm²
1., 2. ve 3. kat
Not	Lütfen DIN raylarının akım taşıma kapasitesine dikkat edin.
Kablo soyma uzunluğu	8 mm ... 10 mm
İç silindirik gösterge	A3
Standarda uygun bağlantı	IEC 60947-7-2
İletken kesiti, tek telli	0,14 mm² ... 4 mm²
Kesit AWG	26 ... 12 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti	0,14 mm² ... 4 mm²
İletken kesiti, çok telli [AWG]	26 ... 12 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,14 mm² ... 2,5 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,14 mm² ... 2,5 mm²
Maksimum yük akımı	4 mm² iletken kesiti bulunan, tek telli
1., 2. ve 3. kat Doğrudan geçmeli bağlantı kesiti
İletken kesiti, tek telli	0,34 mm² ... 4 mm²
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,5 mm² ... 2,5 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,34 mm² ... 2,5 mm²

Nominal değerler (ATEX/IECEx)
Tanımlama	 II 2 GD Ex eb IIC Gb
Çalışma sıcaklık aralığı (1)	-60 °C ... 85 °C
Çalışma sıcaklık aralığı (2)	-40 °C ... 110 °C
Ex-sertifikalı aksesuarlar	3211647 D-PT 2,5-3L
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
çıkış	(sabit)
Ex bağlantı bilgileri Genel
Nominal kesit	2,5 mm²
Nominal kesit AWG	14
Bağlantı kapasitesi, sabit	0,14 mm² ... 4 mm²
Bağlantı kapasitesi AWG	26 ... 12
Bağlantı kapasitesi,esnek	0,14 mm² ... 2,5 mm²
Bağlantı kapasitesi AWG	26 ... 14

Genişlik	5,2 mm
Kapak genişliği	2,2 mm
Yükseklik	102 mm
NS 35/7,5'te derinlik	58 mm
NS 35/15'te derinlik	65,5 mm

Renk	yeşil-sarı
UL 94'e uygun yanmazlık sınıfı	V0
İzolasyon malzeme grubu	I
Yalıtım malzemesi	PA
Soğukta statik izolasyon malzemesi uygulaması	-60 °C
Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21))	130 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)	130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Yüzey yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C)	geçti

Mekanik veriler
Açık yan taraf	Evet

Osilasyon/geniş bant gürültüsü
Spesifikasyon	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Uzun ömürlü test kategorisi 1, sınıf B, gövdeye monte
Frekans	f₁ = 5 Hz - f₂ = 150 Hz arası
ASD seviyesi	0,964 (m/s²)²/Hz
Hızlanma	0,58g
Her eksen için test süresi	5 h
Test talimatları	X-, Y- ve Z-eksenleri
Sonuç	Test geçildi
Şoklar
Spesifikasyon	DIN EN 50155 (VDE 0115-200):2008-03
Pals şekli	Yarı sinüs eğrisi
Hızlanma	5g
Şok süresi	30 ms
Her yön için şok sayısı	3
Test talimatları	X-, Y- ve Z-eksenleri (pozitif ve negatif)
Sonuç	Test geçildi
Ortam koşulları
Ortam sıcaklığı (çalışma)	-60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.)
Ortam sıcaklığı (stok/nakliye)	-25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam sıcaklığı (montaj)	-5 °C ... 70 °C
Ortam sıcaklığı (aktivasyon)	-5 °C ... 70 °C
İzin verilen nem (çalışma)	20 % ... 90 %
İzin verilen nem (stok/nakliye)	30 % ... 70 %

Standarda uygun bağlantı	IEC 60947-7-2

Montaj tipi	NS 35/7,5
	NS 35/15

Ticari Veriler

Ürün numarası	3210525
Ambalaj birimi	50 pc
Minimum sipariş miktarı	50 pc
Satış Kodu	BE2
Ürün Kodu	BE2225
Katalog Sayfası	Sayfa 73C-1-2019
GTIN (Küresel Ticari Ürün Numarası)	4046356422604
Adet Ağırlığı (ambalaj dahil)	20,95 g
Adet ağırlığı (ambalaj hariç)	20,95 g
Gümrük tarife no	85369010
Menşe ülke	PL

Sınıflandırma

Onaylar

Approval Specification Data
	Nominal Gerilim U_N	Nominal Akım I_N	Kesit Alanı AWG	Kesit Alanı mm²
			26 - 12

Approval Specification Data
	Nominal Gerilim U_N	Nominal Akım I_N	Kesit Alanı AWG	Kesit Alanı mm²
				0,2 - 2,5

Approval Specification Data
	Nominal Gerilim U_N	Nominal Akım I_N	Kesit Alanı AWG	Kesit Alanı mm²
Kullanım grubu B
			26 - 12
Kullanım grubu C
			26 - 12

Approval Specification Data
	Nominal Gerilim U_N	Nominal Akım I_N	Kesit Alanı AWG	Kesit Alanı mm²
				0,2 - 2,5

Environmental product compliance

Uyumlu Ürünler

Aksesuarlar

Avantajlarınız

Çift fonksiyonlu şaft test tesisine ek olarak, tüm terminal blokları bir ilave test bağlantısı sağlarlar

Kompakt tasarım ve ön bağlantı sayesinde tanımlanmış bir alanda kablolama sağlanır

Geçme bağlantılı klemensler CLIPLINE complete sisteminin özelliklerine sahiptir ve yüksüklü veya tek telli iletkenlerin kolay ve alet kullanmadan kablolanmasını sağlarlar.

Demiryolu uygulamaları için test edildi
