PSR-MC42-2NO-1DO-24DC-SP - Güvenlik röleleri

2702902

Acil duruş, emniyet kapıları ve ışık bariyerleri için IO-Link bulunan emniyet rölesi, SIL 3, Kat. 4'e kadar, PL e, 2 sensör devresi, otomatik veya manuel, denetimli başlatma, 2 etkinleştirme devresi, 1 sinyal çıkışı, U_S = 24 V DC, geçmeli Push-in klemens

Ücretsiz İndirilebilir. İndirilebilir Dosyalar

Uygulamaya yönelik not
Uygulamaya yönelik not	Yalnızca endüstriyel kullanım için

Ürün tipi	Güvenlik röleleri
Ürün gamı	PSRmini
Uygulama	Acil durdurma
	Güvenlik kapısı
	Işık bariyeri
	Solenoid anahtar
	Aktarıcı
Kontrol	1 ve 2 kanal
Röle tipi	IEC/EN 61810-3 uyarınca force guided kontaklar bulunan elektromekanik röle
İzolasyon karakteristikleri
Darbe gerilim kategorisi	II
Kirlilik sınıfı	2
Zamanlar
Tipik tepki süresi	< 220 ms (otomatik start)
	< 175 ms (manüel, denetimli start)
U_s'li tipik başlatma zamanı	< 250 ms (A1 üzerinden kontrol edildiğinde)
Tipik bırakma zamanı	< 20 ms (sensör devresi üzerinden talep edildiğinde)
	< 20 ms (A1 üzerinden talep edildiğinde)
Tekrar başlatma zamanı	< 1 s (Boot zamanı)
Geri kazanım süresi	< 500 ms
Başlatma darbe uzunluğu	≥ 500 ms (manüel start)

Nominal durum için maksimum güç kaybı	6,45 W (U_S = 30 V, U_L = 30 V, I² = 72 A²)
Nominal çalışma modu	100 % çalışma faktörü
Nominal izolasyon gerilimi	320 V
Nominal darbe gerilimi / izolasyon	"İzolasyon koordinasyonu" bölümüne bakın

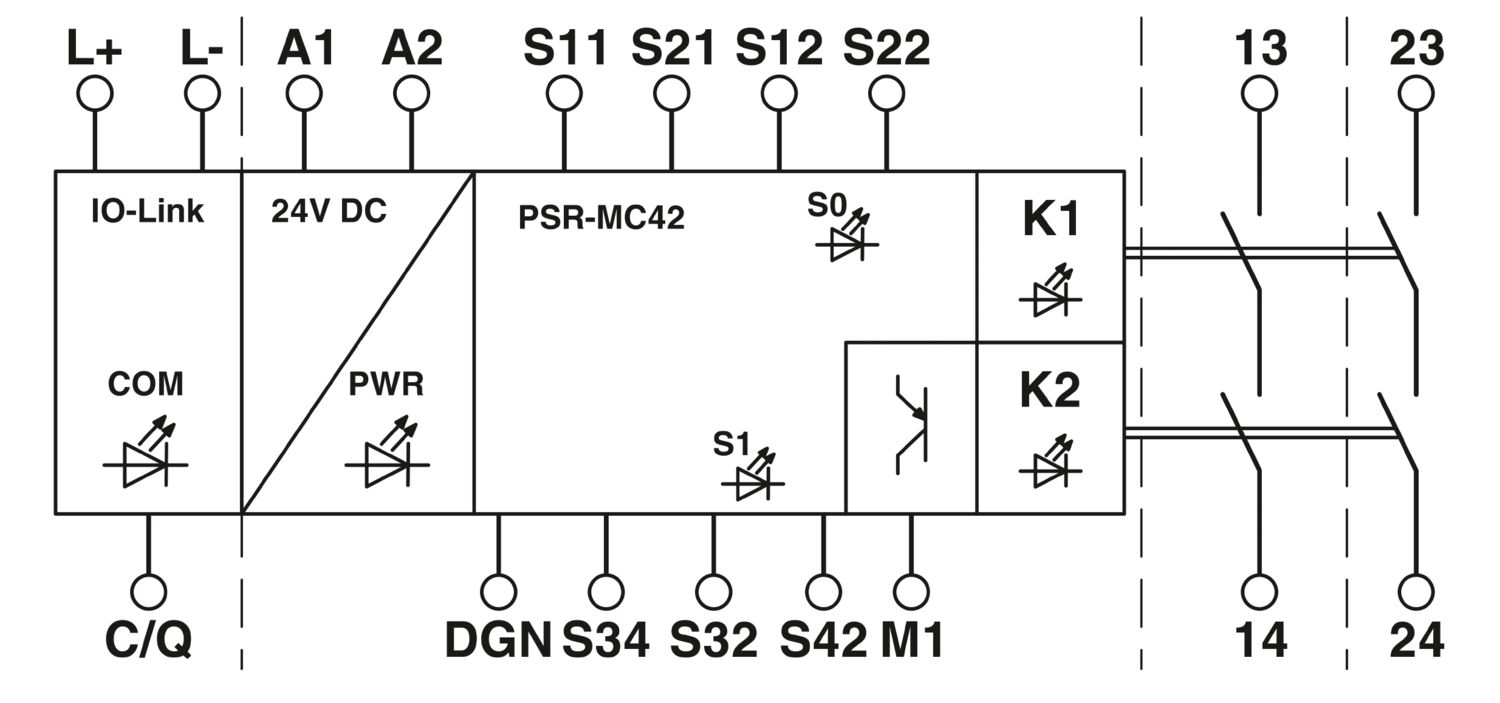

Besleme
Tanım	L+/L-
I/O beslemesi için nominal gerilim	24 V DC -20 % / +25 % (IO-Link master'ın IO-Link arayüzü üzerinden sağlanır.)
Akım tüketimi	tip. 16 mA
Koruma devresi	Ters polariteye karşı seri koruma; Bastırıcı diyot
Besleme
Tanım	A1/A2
Kontrol devresi nominal besleme gerilimi U_S	19,2 V DC ... 30 V DC
Kontrol devresi nominal besleme gerilimi U_S	24 V DC -20 % / +25 % (harici koruma sağlar)
Nominal kontrol besleme akımı I_S	tip. 60 mA
U_S'deki güç tüketimi	tip. 1,44 W
Kapama akımı	tip. 2,5 A (Δt = 500 µsn, U_s'de)
Filtre süresi	1 ms (A1'de gerilim çökmesi durumunda U_s'de)
Koruma devresi	Ters polariteye karşı seri koruma; Bastırıcı diyot

Dijital: Sensör devresi S0 (S12, S22)
Giriş tanımlaması	güvenlikle ilgili sensör girişleri
Giriş sayısı	2
Giriş gerilim aralığı "0" sinyali	0 V DC ... 5 V DC (S12)
	S22 için, "Sinyal üreteci bağlantı versiyonları" bölümündeki nota bakın.
Giriş gerilim aralığı "1" sinyali	11 V DC ... 30 V DC
Giriş akım aralığı "0" sinyali	0 mA ... 2 mA (S12, S22)
Kapama akımı	< 5 mA (tip. olarak U_S ile S12'de, Δt = 500 µs)
	< 5 mA (tip. olarak S22/24 V'de U_S, Δt = 500 µs)
	> -5 mA (tip. olarak S22/0 V'de U_S, Δt = 500 µs)
Filtre süresi	maks. 1,5 ms (Düşük test darbelerinin test darbe genişliği)
	Test pals hızı = 5 x Test pals genişliği
	Güvenlik uygulamaları için etkinleştirilmiş anahtarlamalı darbeleri devre dışı bırakın.
Uyum	∞
Maks. iletken direnci	150 Ω
Koruma devresi	Bastırıcı diyot
Akım tüketimi	< 5 mA (tip. olarak S12'de U_S)
	< 5 mA (tip. olarak S22/24 V'de U_S)
	> -5 mA (tip. olarak S22/0 V'de U_S)
Dijital: Sensör devresi S1 (S32, S42)
Giriş tanımlaması	güvenlikle ilgili sensör girişleri
Giriş sayısı	2
Giriş gerilim aralığı "0" sinyali	0 V DC ... 5 V DC
Giriş gerilim aralığı "1" sinyali	11 V DC ... 30 V DC
Giriş akım aralığı "0" sinyali	0 mA ... 2 mA
Kapama akımı	< 20 mA (tip. olarak U_S)
Filtre süresi	maks. 1,5 ms (Düşük test darbelerinin test darbe genişliği)
	Test pals hızı = 5 x Test pals genişliği
	Güvenlik uygulamaları için etkinleştirilmiş anahtarlamalı darbeleri devre dışı bırakın.
Uyum	∞
Maks. iletken direnci	150 Ω
Koruma devresi	Bastırıcı diyot
Akım tüketimi	< 5 mA (tip. olarak U_S)
Dijital: Diyagnostik girişi (DGN)
Giriş tanımlaması	güvenlikle ilgili değil
Giriş sayısı	1
Giriş gerilim aralığı	0 V DC ... 30 V DC
Koruma devresi	Bastırıcı diyot
Akım tüketimi	tip. 30 mA
Dijital: Başlatma devresi (S34)
Giriş tanımlaması	NPN (manuel başlatma), PNP (otomatik başlatma)
Giriş sayısı	1
Giriş gerilim aralığı "1" sinyali	19,2 V DC ... 30 V DC (manuel başlatma, otomatik başlatma: 0 V)
Kapama akımı	< 10 mA (tip. olarak U_S, Δt = 100 ms)
Maks. iletken direnci	150 Ω
Koruma devresi	Bastırıcı diyot
Akım tüketimi	< 5 mA (tip. olarak S34/24 V'de U_S)
	> -5 mA (tip. olarak S34/0 V'de U_S)
IO-Link
Tanım	IO-Link
İletim hızı	230 kbps (COM3)
Çevrim süresi	5 ms
Proses veri güncellemesi	5 ms
Proses data sayısı	maks. 31 Byte (Giriş verisi)
	maks. 16 Byte (Çıkış verisi)
Giriş tanımlaması	IO-Link anahtarlama ve iletişim kablosu
Giriş sayısı	1
Bağlantı yöntemi	Yaylı bağlantı
Bağlantı sistemi	3-iletken
Port sayısı	1
Port tipi	Sınıf A

Röle: Kumanda devresi (13/14, 23/24)
Çıkış tanımı	emniyetle ilgili N/A kontaklar
	seri bağlı 2 NO kontak, gecikmesiz, topraksız
Çıkış sayısı	2 (gecikmesiz)
Kontak tipi	2 kumanda devresi
Kontak malzemesi	AgSnO₂
Anahtarlama gerilimi	min. 12 V AC/DC
	maks. 250 V AC/DC
Anahtarlama kapasitesi	min. 60 mW
Kapama akımı	min. 3 mA
	maks. 6 A
Sürekli sınır akımı	6 A
Sq. toplam akım	72 A² (Zayıflamayı dikkate alın)
Anahtarlama frekansı	0,1 Hz
Mekanik çalışma ömrü	10x 10⁶ çevrim
Çıkış sigortası	6 A gL/gG
	4 A gL/gG (düşük gereksinmli uygulamalar için)
Sinyal: M1
Çıkış tanımı	PNP
	güvenlikle ilgili değil
Çıkış sayısı	1
Gerilim	yaklaşık 22 V DC (U_s - 2 V)
Akım	maks. 100 mA
Maksimum kalkış akımı	500 mA (Δt = 1 ms, U_s'de)
Koruma devresi	Bastırıcı diyot

Bağlantı teknolojisi
geçmeli	evet
İletken bağlantısı
Bağlantı yöntemi	Push-in bağlantı
İletken kesiti, tek telli	0,2 mm² ... 1,5 mm²
İletken kesiti, çok damarlı	0,2 mm² ... 1,5 mm²
Kablo kesiti, çok telli, yüksüklü, plastik kılıflı	0,25 mm² ... 1,5 mm² (Yalnız CRIMPFOX 6 ile birlikte)
Kablo kesiti çok telli, yüksüklü, plastik kılıfsız	0,25 mm² ... 1,5 mm² (Yalnız CRIMPFOX 6 ile birlikte)
İletken kesiti AWG	24 ... 16
Kablo soyma uzunluğu	8 mm

Durum göstergesi	5 x LED (yeşil)
Çalışma gerilimi göstergesi	1 x LED (yeşil, sarı, kırmızı)

Genişlik	17,5 mm
Yükseklik	116,6 mm
Derinlik	114,5 mm

Renk (Muhafaza)	sarı (RAL 1018)
Muhafaza malzemesi	PA

Güvenlik verileri
Duruş kategorisi	0
Güvenlik verileri: EN ISO 13849
Kategori	4
Performans seviyesi (PL)	e (4 A DC13; 5 A AC15; 8760 anahtarlama döngüsü/yıl)
Güvenlik verileri: IEC 61508 - Yüksek talep
Güvenlik Bütünlük Seviyesi (SIL)	3
Güvenlik verileri: IEC 61508 - Düşük talep
Güvenlik Bütünlük Seviyesi (SIL)	3
Güvenlik verileri: EN IEC 62061
Güvenlik Bütünlük Seviyesi (SIL)	3

Ortam koşulları
Koruma sınıfı	IP20
Montaj bölgesinin min. koruma sınıfı	IP54
Ortam sıcaklığı (çalışma)	-25 °C ... 60 °C (Zayıflamayı dikkate alın)
Ortam sıcaklığı (stok/nakliye)	-40 °C ... 85 °C
Maksimum yükseklik	≤ 2000 m (Deniz seviyesinin üzerinde)
İzin verilen maks.nem (depolama/nakliye)	75 % (ortalama, 85% nadiren, yoğuşma yok)
İzin verilen maks. bağıl nem (çalışma)	75 % (ortalama, 85% nadiren, yoğuşma yok)
Şok	15g
Titreşim (çalışma)	10 Hz ... 150 Hz, genlik 0,15 mm, 2g

Montaj tipi	DIN rayı montajı
Montaj açıklaması	Sapma eğrisine bakınız
Montaj pozisyonu	yatay veya dikey

Ürün numarası	2702902
Ambalaj birimi	1 pc
Satış Kodu	DNA
Ürün Kodu	DNA181
Katalog Sayfası	Sayfa 224C-6-2019
GTIN (Küresel Ticari Ürün Numarası)	4055626458564
Adet Ağırlığı (ambalaj dahil)	181,84 g
Adet ağırlığı (ambalaj hariç)	150,98 g
Gümrük tarife no	85371098
Menşe ülke	DE

Uyumlu Ürünler

Aksesuarlar

Avantajlarınız

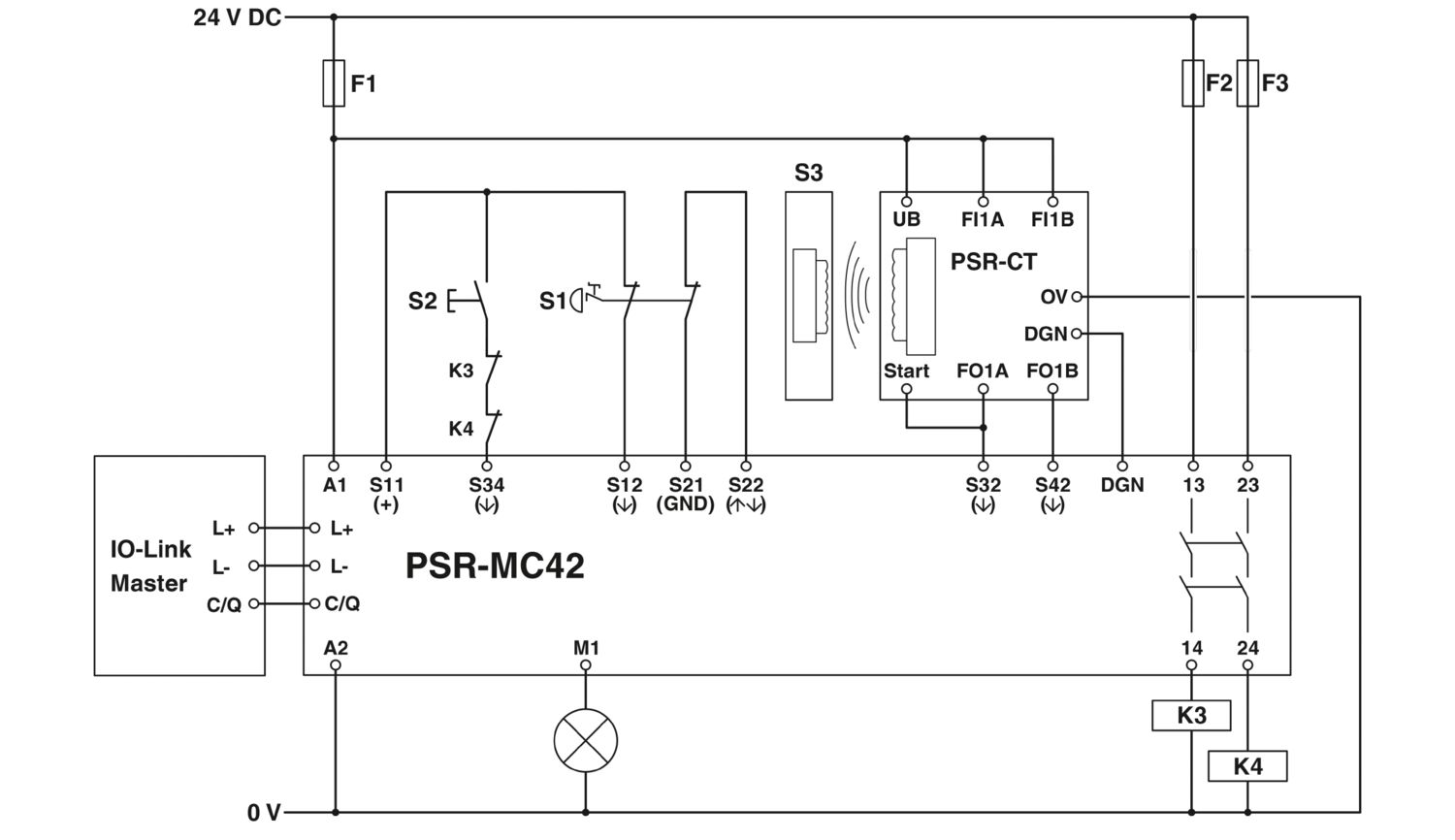

2 kumanda devresi, 1 dijital sinyal çıkışı

PSR-CT emniyet anahtarları ile kombine olarak IO-Link üzerinden diyagnostik verisi

Acil duruş ve güvenlik kapısı izleme ve ışık bariyerlerinin değerlendirilmesi için

Otomatik ve manüel aktivasyon

1 ve 2 kanal kontrol

2 sensör devresi

ISO 13849-1 uyarınca Cat. 4/PL e'ye kadar, EN IEC 62061 uyarınca SIL 3, IEC 61508 uyarınca SIL 3

Phoenix Contact Elektronik Tic. Ltd. Şti.

Kısıklı Mah. Hanım Seti Sok. No:38/A 34692 B. Çamlıca - Üsküdar İstanbul/Türkiye Mersis:0729002180800018

Bir soru sor +90 216 225 4300 info@phoenixcontact.com.tr

EU RoHS
AB RoHS Madde Gerekliliklerini Karşılar	Evet
Bilinen Muafiyetler Dahilinde	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
EU REACH SVHC
REACH Aday Madde Notu (CAS)	Lead (CAS: 7439-92-1)
SCIP	3052adab-6609-4578-ab76-f438ba9089bd

Anahtarlayın, Ölçün ve İzleyin

Bağlan

İkmal Edin, Şarj Edin ve Koruyun

Markala, birleştir ve monte et

Otomatikleştirin

PSR-MC42-2NO-1DO-24DC-SP - Güvenlik röleleri

2702902

Ürün Ayrıntıları

ECLASS

ETIM

UNSPSC

Functional Safety

cULus Listed

Uyumlu Ürünler

Avantajlarınız

Anahtarlayın, Ölçün ve İzleyin

Bağlan

İkmal Edin, Şarj Edin ve Koruyun

Markala, birleştir ve monte et

Otomatikleştirin

PSR-MC42-2NO-1DO-24DC-SP - Güvenlik röleleri 2702902

Ürün Ayrıntıları

ECLASS

ETIM

UNSPSC

Uyumlu Ürünler

PSR-CT-C-SEN-1-8 - Güvenlik şalteri sensörü 2702972

PSR-CT-M-SEN-1-8 - Güvenlik şalteri sensörü 2702975

PSR-CT-F-SEN-1-8 - Güvenlik şalteri sensörü 2702976

PSR-CT-C-ACT - Güvenlik şalteri aktüatörü 2702973

IOL-CONF - Konfigürasyon ve diyagnostik yazılımı 1083065

CRIMPFOX 6 - Sıkma anahtarı 1212034

AXL E PN IOL4/4 EF M12 6M-L - Haberleşme modülü 1300926

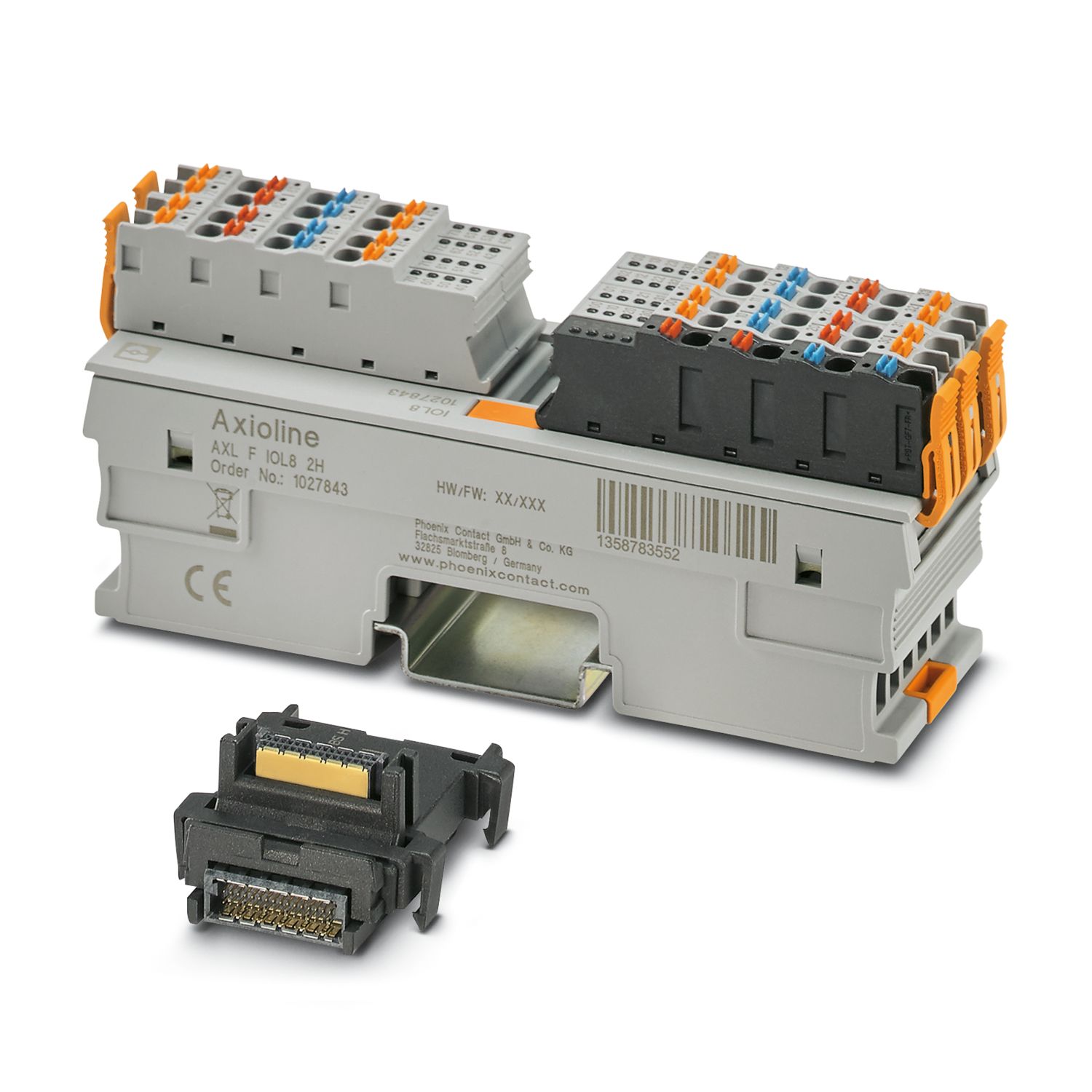

AXL F IOL8 2H - Haberleşme modülü 1027843

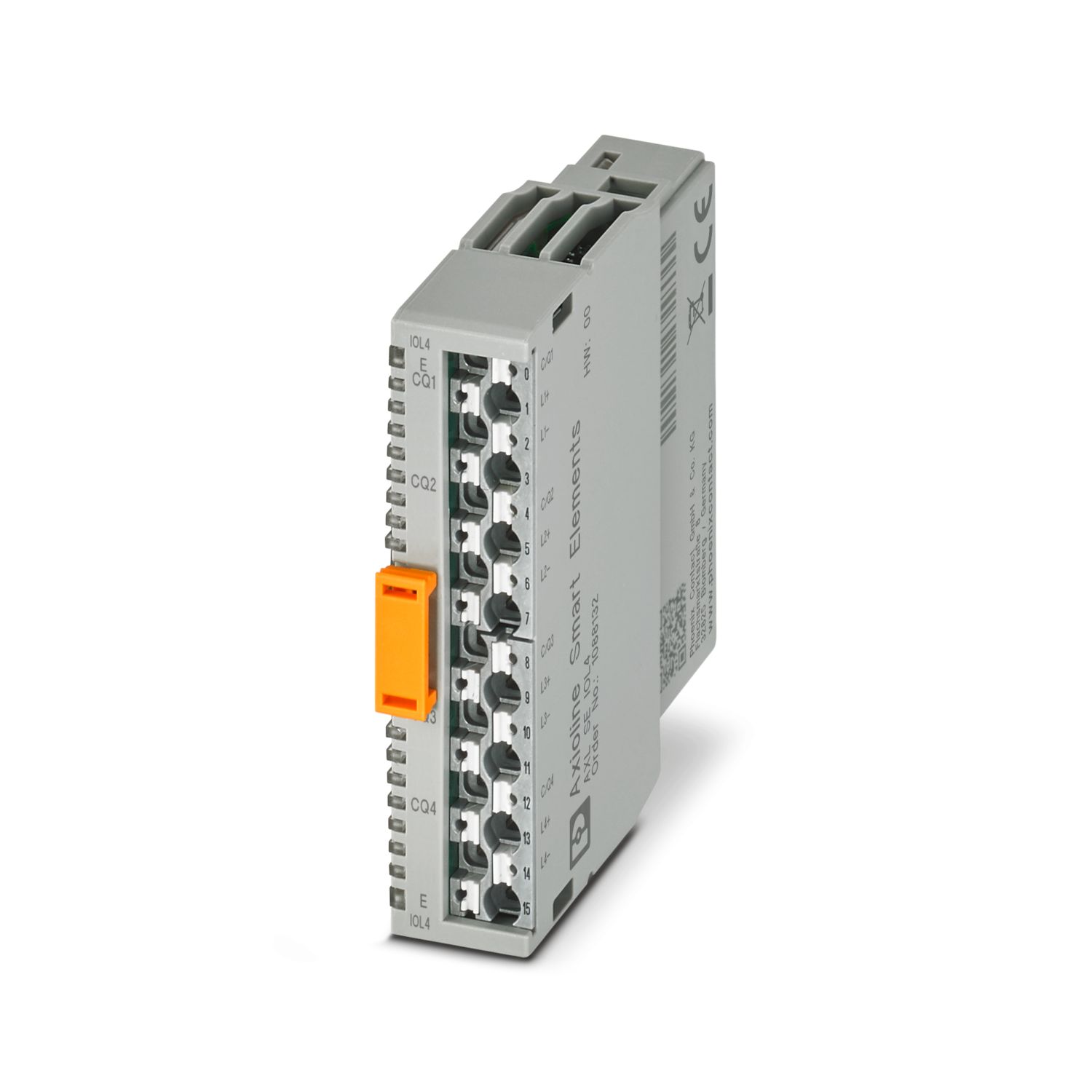

AXL SE IOL4 - Haberleşme modülü 1088132
