Złączka jest przeznaczona do użytku w stacji Inline. Służy do rejestracji sygnałów cyfrowych.

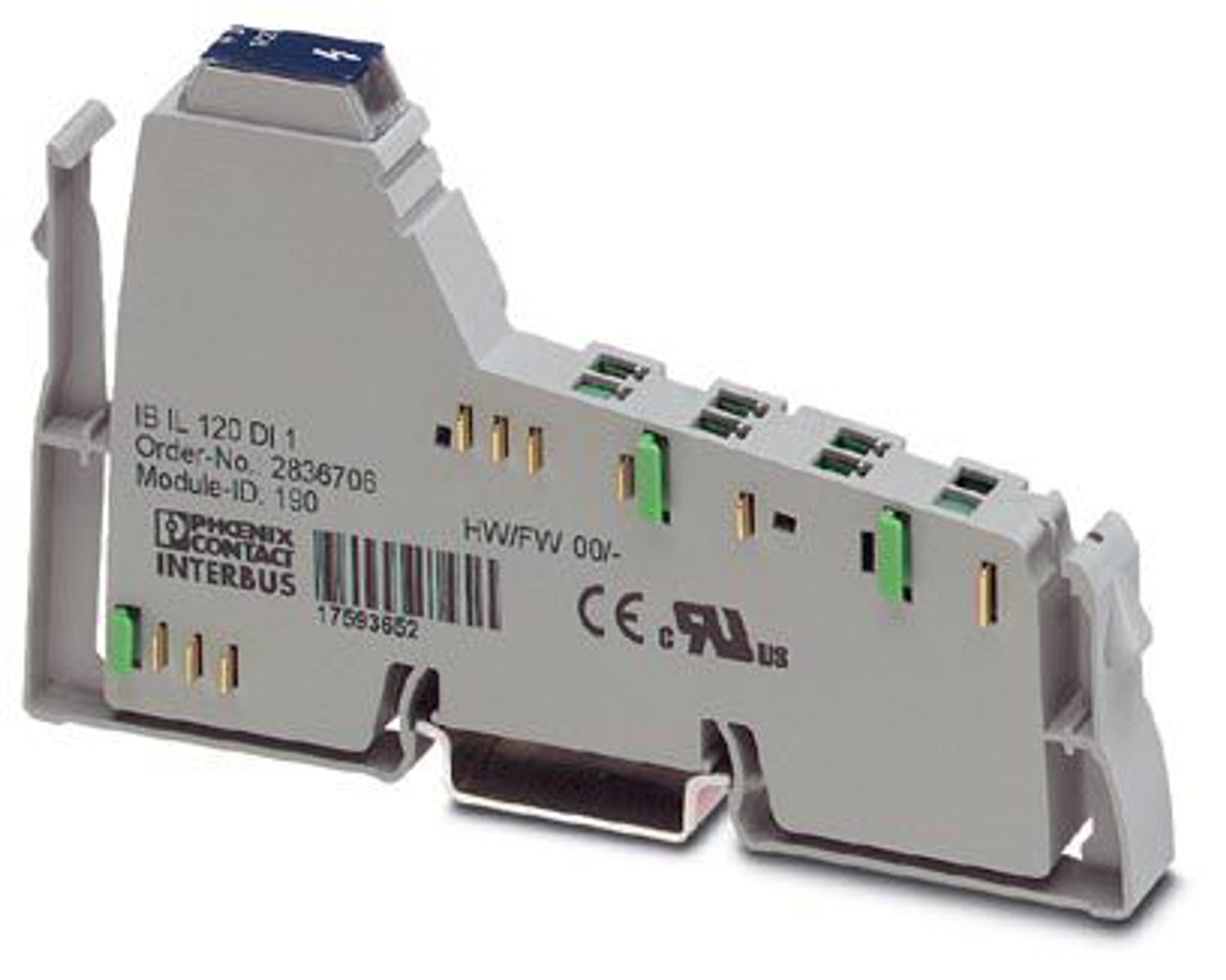

IB IL 120 DI 1
-
Moduł Inline
2836706
Inline, Cyfrowe złącze wejściowe, Wejścia cyfrowe: 1, technika przyłączeniowa: 2-, 3-przewodowa, stopień ochrony: IP20
Szczegóły produktu
| Konstrukcja | modułowa |
| liczba kanałów | 1 |
| Moduł | |
| Kod ID (dziesiętny) | 190 |
| Kod ID (hex) | BE |
| Kod długości (szesnastkowy) | C2 |
| Kod długości (dziesiętny) | 194 |
| Kanał danych procesowych | 2 Bit |
| Przestrzeń adresowa danych wejść | 2 Bit |
| Przestrzeń adresowa wyjść | 0 Bajt |
| Długość rejestru | 2 Bit |
| Zapotrzeb. danych parametryz. | 1 Bajt |
| Potencjały: Zasilanie logiki (UL) | |
| Napięcie zasilania | 7,5 V DC (za pośrednictwem regulatora napięcia) |
| Pobór prądu | maks. 30 mA |
| Potencjały | |
| Napięcie zasilania | 120 V AC |
| Pobór prądu | maks. 0,25 A |
| Potencjały: Zasilanie urządzenia peryferyjnego | |
| Napięcie zasilania | 120 V AC (za pośrednictwem regulatora napięcia) |
| Pobór prądu | 0,25 A |
| Zasilanie: Elektronika modułu | |
| Napięcie zasilania | 120 V AC (za pośrednictwem regulatora napięcia) |
| Zakres napięcia zasilania | 108 V AC ... 135 V AC |
| Separacja galwaniczna/izolacja zakresów napięcia | |
| Napięcie probiercze: zasilanie 5 V dla magistrali dochodzącej / zasilanie 7,5 V (układ logiczny magistrali) | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: zasilanie 5 V dla magistrali przechodzącej / zasilanie 7,5 V (układ logiczny magistrali) | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Zasilanie 7,5 V (układ logiczny magistrali) / obszar urządzeń peryferyjnych | 2500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Testy jednostkowe | 1200 V AC, 50 Hz, 1 min |
| Cyfrowe: | |
| Oznaczenie wejścia | Wejścia cyfrowe |
| Opis wejścia | IEC 61131-2 Typ 1 |
| Liczba wejść | 1 |
| Rodzaj przyłącza | Przyłącze sprężynowe |
| Technika przyłączeniowa | 2-, 3-przewodowa |
| Napięcie wejściowe | 120 V AC |
| Zakresu napięć wejściowych dla sygnału "0" | 0 V AC ... 40 V AC |
| Zakresu napięć wejściowych dla sygnału "1" | 77 V AC ... 135 V AC |
| Wtyk przyłączeniowy Inline | |
| Rodzaj przyłącza | Przyłącze sprężynowe |
| Przekrój przewodu sztywnego | 0,08 mm² ... 1,5 mm² |
| Przekrój przewodu giętkiego | 0,08 mm² ... 1,5 mm² |
| Przekrój przewodu AWG | 28 ... 16 |
| magistrala lokalna Inline | |
| Rodzaj przyłącza | krosownica danych Inline |
| Rysunek wymiarowy |
|
| Szerokość | 12,2 mm |
| Wysokość | 119,8 mm |
| Głębokość | 71,5 mm |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -25 °C ... 55 °C |
| Stopień ochrony | IP20 |
| Ciśnienie powietrza (praca) | 80 kPa ... 160 kPa (do 2000 m n.p.m.) |
| Ciśnienie powietrza (składowanie/transport) | 70 kPa ... 106 kPa (do 3000 m n.p.m.) |
| Temperatura otoczenia (składowanie/transport) | -25 °C ... 85 °C |
| Dopuszczalna wilgotność powietrza (praca) | 75 % ... 85 % (W przedziale temperatur -25 °C ... +55 °C należy podjąć odpowiednie działania przeciwko podwyższonej wilgotności (> 85 %).) |
| Dopuszczalna wilgotność powietrza (składowanie/transport) | 75 % ... 85 % (lekkie obroszenie może na krótko wystąpić na zewnątrz obudowy) |
| Klasa ochrony | I (IEC 61140, EN 61140, VDE 0140-1) |
| Rodzaj montażu | Montaż na szynie DIN |
