EMM W3/ 5-500 EX
-
Zarządzanie silnikiem
2963682

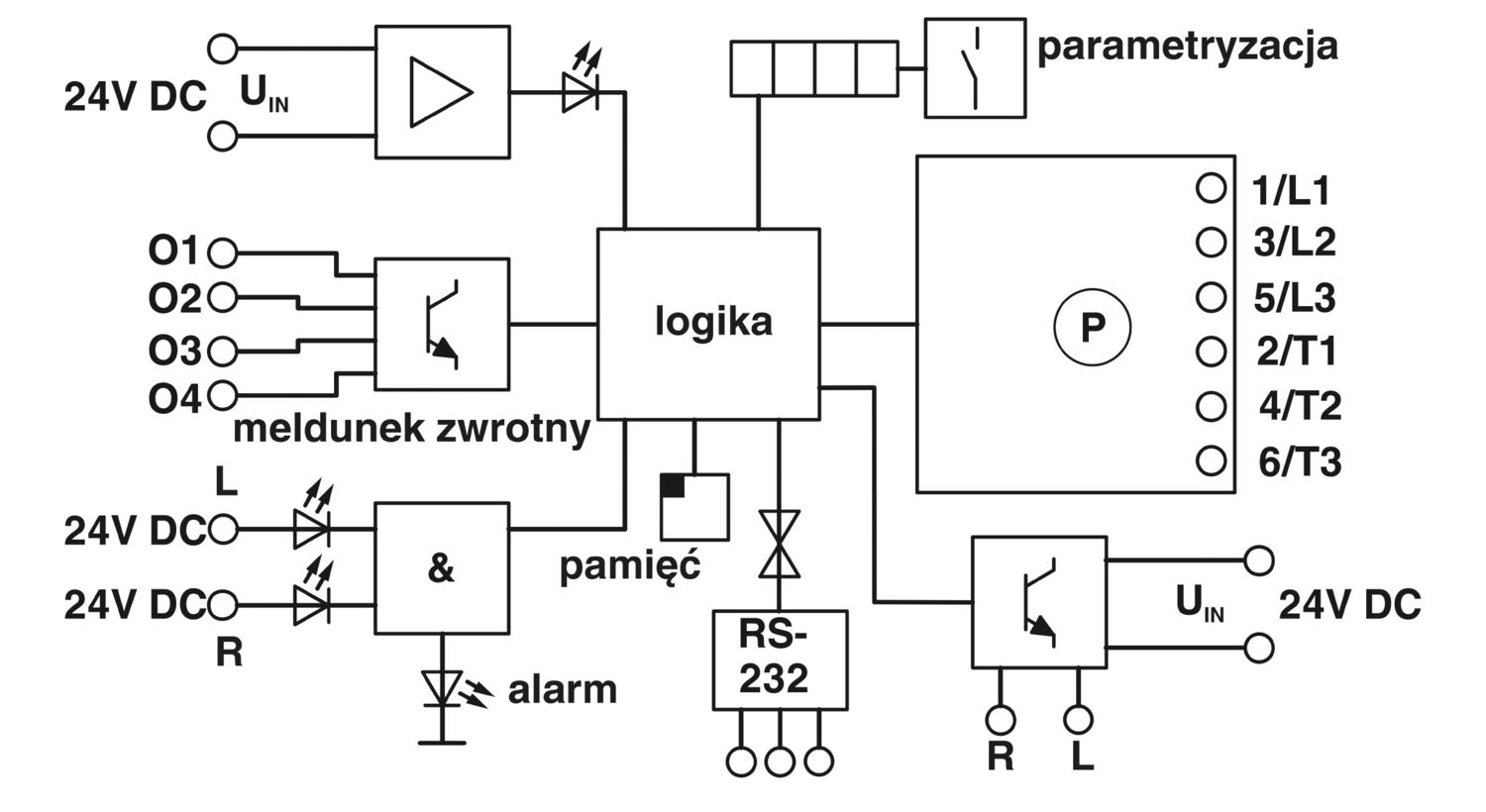

Szczegóły produktu
| Typ produktu | Elektroniczny wyłącznik silnikowy |
| Tryb pracy | 100 % współczynnik pracy |
| Liczba faz | 3 |
| Rodzaj sieci | 3-fazowy |
| napięcie probiercze wejście/wyjście | 2,5 kV |
| Zasilanie | |
| Oznaczenie wejścia | Zasilanie urządzenia |
| znamionowe napięcie zasilania | 24 V DC |
| zakres napięcia zasilania odniesiony do UVN | 0,8 ... 1,2 |
| prąd spoczynkowy | 80 mA |
| Pobór prądu | 80 mA |
| Układ ochronny | Zabezpieczenie przed pomyleniem biegunów; Szeregowa dioda polaryzacyjna |
| Ochrona przed przepięciami | |
| wskaźnik napięcia roboczego | LED zielona |
| Wyświetlanie błędów | LED czerwona |
| Wskaźnik stanu | LED (żółta) |
| Zasilanie | |
| Oznaczenie wejścia | Napięcie zasilające dla wyjść cyfrowych 2 A |
| znamionowe napięcie zasilania | 24 V DC ±20 % |
| Znamionowe napięcie wejścia UN | 24 V DC ±20 % |
| zakres napięć wejściowych odniesiony do UN | 0,8 ... 1,2 |
| 0,8 ... 1,2 | |
| Typowy prąd wejścia dla UN | 2 A |
| Sterowanie | |
| Oznaczenie wejścia | Wejście sygnału sterującego "w prawo / w lewo" |
| Znamionowe napięcie wejścia UN | 24 V DC |
| zakres napięć wejściowych odniesiony do UN | 0,8 ... 1,2 |
| 0,8 ... 1,2 | |
| Typowy prąd wejścia dla UN | 7 mA |
| Pobór prądu | 7 mA |
| Czas reakcji przy pracy normalnej | < 25 ms |
| Czas załąCzania typowo | < 25 ms |
| Typowy czas wyłączenia | < 25 ms |
| Czas reakcji przy pracy normalnej | < 25 ms |
| Wskaźnik stanu | dioda LED żółta bieg w prawo (R), dioda LED żółta bieg w lewo (L) |
| Pomiar | |
| Oznaczenie wejścia | Wejście pomiarowe napięcia V1, V2, V3 |
| Częstotliwość sieci | 45 Hz |
| 65 Hz | |
| Typowy prąd wejścia dla UN | 6 mA AC (w przypadku 550 V A, na przewód) |
| Pobór prądu | 6 mA (przy 550 V AC) |
| Układ ochronny | Ochrona przed przepięciami |
| Element RC; Element RC | |
| Pomiar | |
| Oznaczenie wejścia | Wejście pomiarowe prądu L1/T1, L2/T2, L3/T3 |
| Częstotliwość sieci | 50 Hz |
| 60 Hz | |
| Typowy prąd wejścia dla UN | maks. 5 A |
| Pomiar mocy | |
| uchyb podstawowy | ± 2 % (z wartości na wejściu, typ. < ± 1 %, cosφ 0.7, tu 20 °C, I = 5 A) |
| Zakres mocy | 0,1 kW ... 5 kW (x przekładnia zewnętrznego przekładnika prądowego) |
| Pomiar napięcia/napięcie gwiazdowe | |
| uchyb podstawowy | ± 2 % (wartości granicznej, typ. < ±0,5 %) |
| Zakres napięcia | 0 V ... 318 V (względem ewentualnego punktu gwiazdowego) |
| Pomiar prądu | |
| uchyb podstawowy | ± 2 % (wartości granicznej, typ. < ±1 %) |
| Zakres prądów | 0,25 A ... 5 A (x przekładnia zewnętrznego przekładnika prądowego) |
| Pomiar poprzez | Przekładnik prądowy dla każdego prądu fazowego |
| Wyjścia przełączające 2 A | |
| napięcie wyjścia znamionowe | 24 V DC |
| Zakres napięć znamionowych wyjścia (współczynnik) | 0,8 ... 1,2 |
| prąd długotrwały obciążenia | 2 A |
| Układ ochronny | Zabezpieczenie przed pomyleniem biegunów |
| Ochrona przed przepięciami | |
| odporny na zwarcie i przeciążenie | |
| Styki sygnału zwrotnego O1-O4 | |
| Wskazówka | Znaczenie wyjść sygnału zwrotnego można dowolnie parametryzować, patrz: instrukcja użytkownika |
| Liczba wyjść | 4 |
| napięcie wyjścia znamionowe | UVN - 1 V |
| prąd długotrwały obciążenia | 50 mA |
| obwód sterowania | |
| Rodzaj przyłącza | Przyłącze śrubowe |
| Długość odizolowania | 8 mm |
| Gwint śruby | M3 |
| Przekrój przewodu sztywnego | 0,2 mm² ... 6 mm² |
| Przekrój przewodu giętkiego | 0,2 mm² ... 4 mm² |
| Przekrój przewodu AWG | 24 ... 10 |
| Obwód obciążający | |
| Rodzaj przyłącza | Przyłącze śrubowe |
| Długość odizolowania | 8 mm |
| Gwint śruby | M3 |
| Przekrój przewodu sztywnego | 0,2 mm² ... 6 mm² |
| Przekrój przewodu giętkiego | 0,2 mm² ... 4 mm² |
| Przekrój przewodu AWG | 24 ... 10 |
| Dane | |
| Interfejs | RS-232 |
| Szybkość transmisji | 19200 Bit (Baud) |
| Szerokość | 62 mm |
| Wysokość | 107 mm |
| Głębokość | 120 mm |
| Kolor | zielony (RAL 6021) |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -20 °C ... 60 °C |
| Temperatura otoczenia (składowanie/transport) | -20 °C ... 70 °C |
| Odstępy w powietrzu i drogi upływu pomiędzy obwodami (prądy pełzające) | |
| Normy/przepisy | DIN EN 50178 |
| bezpieczna separacja | |
| Wymagania stawiane zasilaniu | |
| Normy/przepisy | DWR 1300/ZXX01/DD/7080.8d |
| Przepisy EMC | |
| Normy/przepisy | EN 61000-6-2 |
| EN 61000-6-4 | |
| Informacja montażu | obok siebie w odstępie > 20 mm |
| Pozycja montażu | pionowo (szyna nośna — poziomo) |
| Numer artykułu | 2963682 |
| Jednostka opakowania | 1 Szt. |
| Minimalne zamówienie | 1 Szt. |
| Klucz produktu | DK7511 |
| GTIN | 4017918953096 |
| Waga jednej sztuki (z opakowaniem) | 388,1 g |
| Waga jednej sztuki (bez opakowania) | 262,32 g |
| Kraj pochodzenia | DE |
| EU REACH SVHC | |
| Informacja o substancji z listy kandydackiej REACH (nr CAS) | Brak substancji o stężeniu masowym powyżej 0,1% |
