Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 6 A, napięcie znamionowe (III/2): 160 V, przekrój znamionowy: 0,5 mm2, liczba potencjałów: 2, liczba rzędów: 1, liczba pinów na rząd: 2, rodzina produktów: PTSM 0,5/..-H-SMD WH, raster: 2,5 mm, rodzaj przyłącza: Przyłącze sprężynowe Push-in, montaż: Lutowanie SMD, kierunek przyłączania przewód/płytka: 0 °, kolor: biały, Układ pinów: Liniowa geometria punktów lutowniczych, liczba pinów lutowniczych na każdy potencjał: 1, rodzaj opakowania: Taśma o szerokości 24 mm
| Typ produktu | Zacisk płytki drukowanej nie wtykowy |
| Rodzina produktów | PTSM 0,5/..-H-SMD WH |
| Linia produktowa | COMBICON Terminals XS |
| Liczba biegunów | 2 |
| Raster | 2,5 mm |
| Ilość przyłączy | 2 |
| Liczba rzędów | 1 |
| Liczba potencjałów | 2 |
| Pinlayout | Liniowa geometria punktów lutowniczych |
| Liczba pinów lutowniczych na każdy potencjał | 1 |
| Właściwości | |
| Prąd znamionowy IN | 6 A |
| Napięcie znamionowe UN | 160 V |
| Napięcie znamionowe (III/3) | 63 V |
| Znamionowe napięcie udarowe (III/3) | 2,5 kV |
| Napięcie znamionowe (III/2) | 160 V |
| Znamionowe napięcie udarowe (III/2) | 2,5 kV |
| Napięcie znamionowe (II/2) | 320 V |
| Znamionowe napięcie udarowe (II/2) | 2,5 kV |
| Technika przyłączeniowa | |
| Przekrój znamionowy | 0,5 mm² |
| Przyłącze przewodu | |
| Rodzaj przyłącza | Przyłącze sprężynowe Push-in |
| Przekrój przewodu sztywnego | 0,14 mm² ... 0,5 mm² |
| Przekrój przewodu giętkiego | 0,2 mm² ... 0,5 mm² (do 0,75 mm², przy długości odizolowania 7,5 mm i napięciu znamionowym izolacji 32 V przy III/2) |
| Przekrój przewodu AWG | 26 ... 20 |
| Przekrój przewodu giętkiego z tulejką bez płaszcza z tworzywa | 0,25 mm² ... 0,5 mm² |
| Przekrój przewodu giętkiego z tulejką z płaszczem z tworzywa | 0,25 mm² ... 0,34 mm² (możliwe od 0,14 mm² przy zastosowaniu tulejki 0,14- 6 GY w połączeniu z praską zaciskową CRIMPFOX 10T-F) |
| Sprawdzian trzpieniowy a x b / średnica | - / 1,2 mm |
| Długość odizolowania | 6 mm |
| Sposób montażu | Lutowanie SMD |
| Pinlayout | Liniowa geometria punktów lutowniczych |
| Wskazówki dot. montażu | |
| proces | Lutowanie rozpływowe |
| Moisture Sensitive Level | MSL 1 |
| Temperatura klasyfikacji Tc | 260 °C |
| Cykle lutowania w reflow | 3 |
| Dane materiałowe - obudowa | |
| Wskazówka | Zgodność z WEEE/RoHS, bez wąsów wg IEC 60068-2-82/JEDEC JESD 201 |
| materiał styku | Stop miedzi |
| Jakość powierzchni | Kąpiel cynowa |
| Powierzchnia metalowa w punkcie połączeniowym (warstwa wierzchnia) | Cyna (4 - 8 µm Sn) |
| Powierzchnia metalowa w obszarze lutowania (warstwa wierzchnia) | Cyna (4 - 8 µm Sn) |
| Dane materiałowe - obudowa | |
| Kolor (Obudowa) | biały (9003) |
| Materiał izolacyjny | PA GF |
| Grupa materiału izolacyjnego | I |
| CTI wg IEC 60112 | 600 |
| Klasa palności wg UL 94 | V0 |

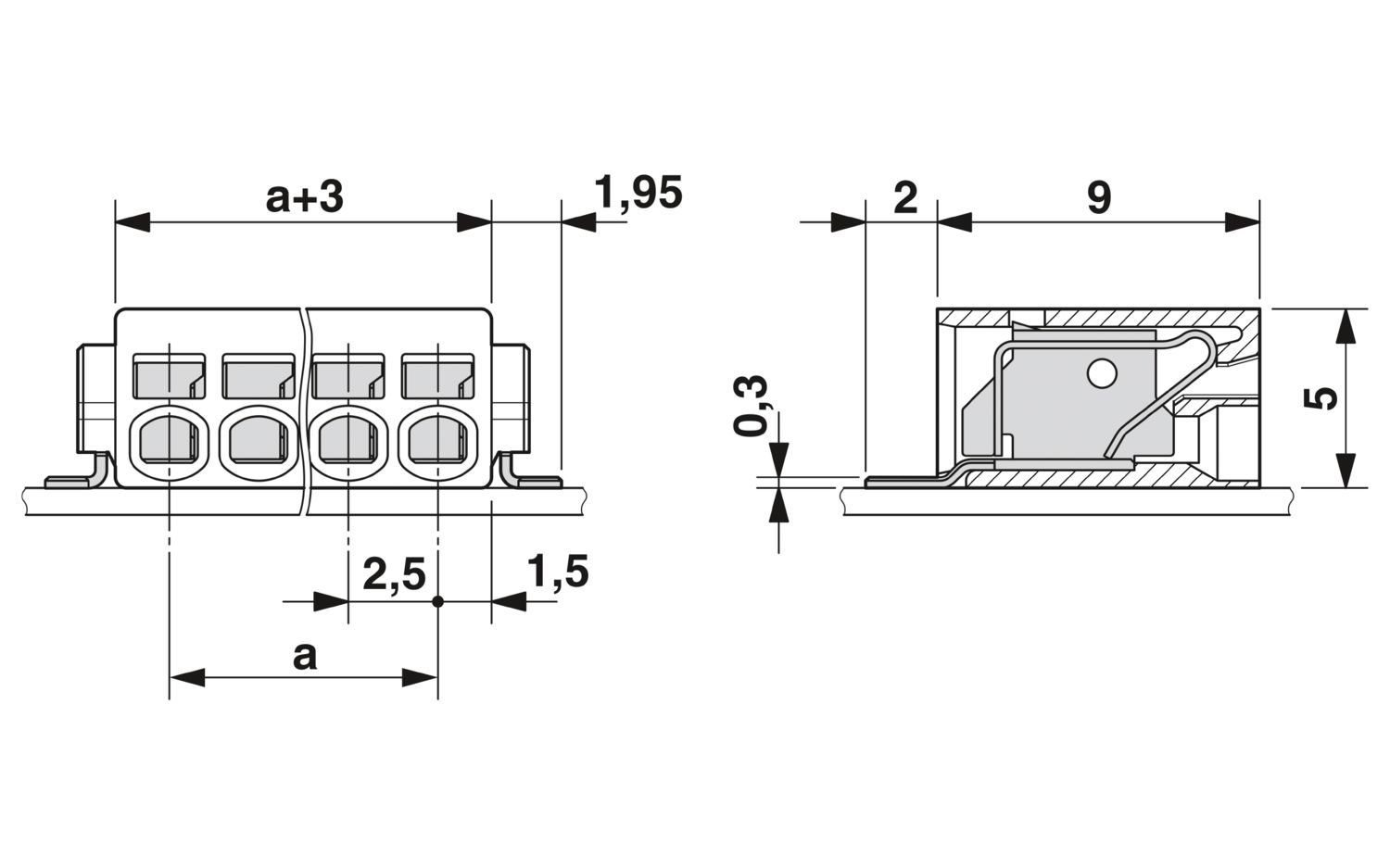

| Rysunek wymiarowy |
|
| Raster | 2,5 mm |
| Szerokość [w] | 9,4 mm |
| Wysokość [h] | 5 mm |
| Długość [l] | 11 mm |
| Konstrukcja PCB | |
| Geometria punktów lutowniczych | 1,4 x 3,4 mm |
| Badania złącza | |
| Specyfikacja pomiarowa | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Próba uszkodzenia i poluzowania przewodu | |
| Specyfikacja pomiarowa | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Próba wyciągania | |
| Specyfikacja pomiarowa | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Przekrój przewodu/rodzaj przewodu/siła ciągnąca wartość zadana/wartość rzeczywista | 0,14 mm² / sztywny / > 10 N |
| 0,2 mm² / giętki / > 10 N | |
| 0,5 mm² / sztywny / > 20 N | |
| 0,75 mm² / giętki / > 30 N | |
| Próba zginania | |
| Specyfikacja pomiarowa | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Badanie nagrzewania | |
| Specyfikacja pomiarowa | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
| Wymagane sprawdzanie przyrostów temperatury | Wzrost temp. ≤ 45 K |
| Rezystancja izolacji | |
| Specyfikacja pomiarowa | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Rezystancja izolacji sąsiednich biegunów | > 5 MΩ |
| Odstępy izolacyjne powietrzne i powierzchniowe | | |
| Specyfikacja pomiarowa | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupa materiału izolacyjnego | I |
| Odporność na prądy pełzające (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Znamionowe napięcie izolacji (III/3) | 63 V |
| Znamionowe napięcie udarowe (III/3) | 2,5 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/3) | 1,5 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/3) | 1,6 mm |
| Znamionowe napięcie izolacji (III/2) | 160 V |
| Znamionowe napięcie udarowe (III/2) | 2,5 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/2) | 1,5 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/2) | 1,5 mm |
| Znamionowe napięcie izolacji (II/2) | 320 V |
| Znamionowe napięcie udarowe (II/2) | 2,5 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (II/2) | 1,5 mm |
| minimalny odstęp izolacyjny powierzchniowy (II/2) | 1,6 mm |
| Badanie odporności na drgania | |
| Specyfikacja pomiarowa | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Częstotliwość | 10 - 150 - 10 Hz |
| Prędkość przesuwu | 1 oktawa/min |
| Amplituda | 0,35 mm (10 Hz ... 60,1 Hz) |
| Przyspieszenie | 5g (60,1 Hz ... 150 Hz) |
| Czas pomiaru na oś | 2,5 h |
| Kierunki pomiaru | Oś X, Y i Z |
| Badanie rozżarzonym drutem | |
| Specyfikacja pomiarowa | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Temperatura | 850 °C |
| Czas działania | 5 s |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -40 °C ... 100 °C (W zależności od wykresu obciążalności prądowej / zmniejszenia obciążalności) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 70 °C |
| Względna wilgotność powietrza (składowanie/transport) | 30 % ... 70 % |
| Temperatura otoczenia (montaż) | -5 °C ... 100 °C |
| Rysunek wymiarowy |
|
| Rodzaj opakowania | Taśma o szerokości 24 mm |
| szerokość pasa [W] | 24 mm |
| wymiar zewnętrzny cewki [W2] | ≤ 30,4 mm |
| średnica cewki [A] | ≤ 330 mm |
| Rodzaj opakowania | Przezroczysta torebka |
| Poziom ESD | (D) zdolność do odprowadzania ładunków elektrostatycznych |
| Specyfikacja pomiarowa | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 150 V | 5 A | 26 - 18 | ||
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 150 V | 5 A | 26 - 20 | ||
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| 160 V | 6 A | 0,14 - 0,5 |
