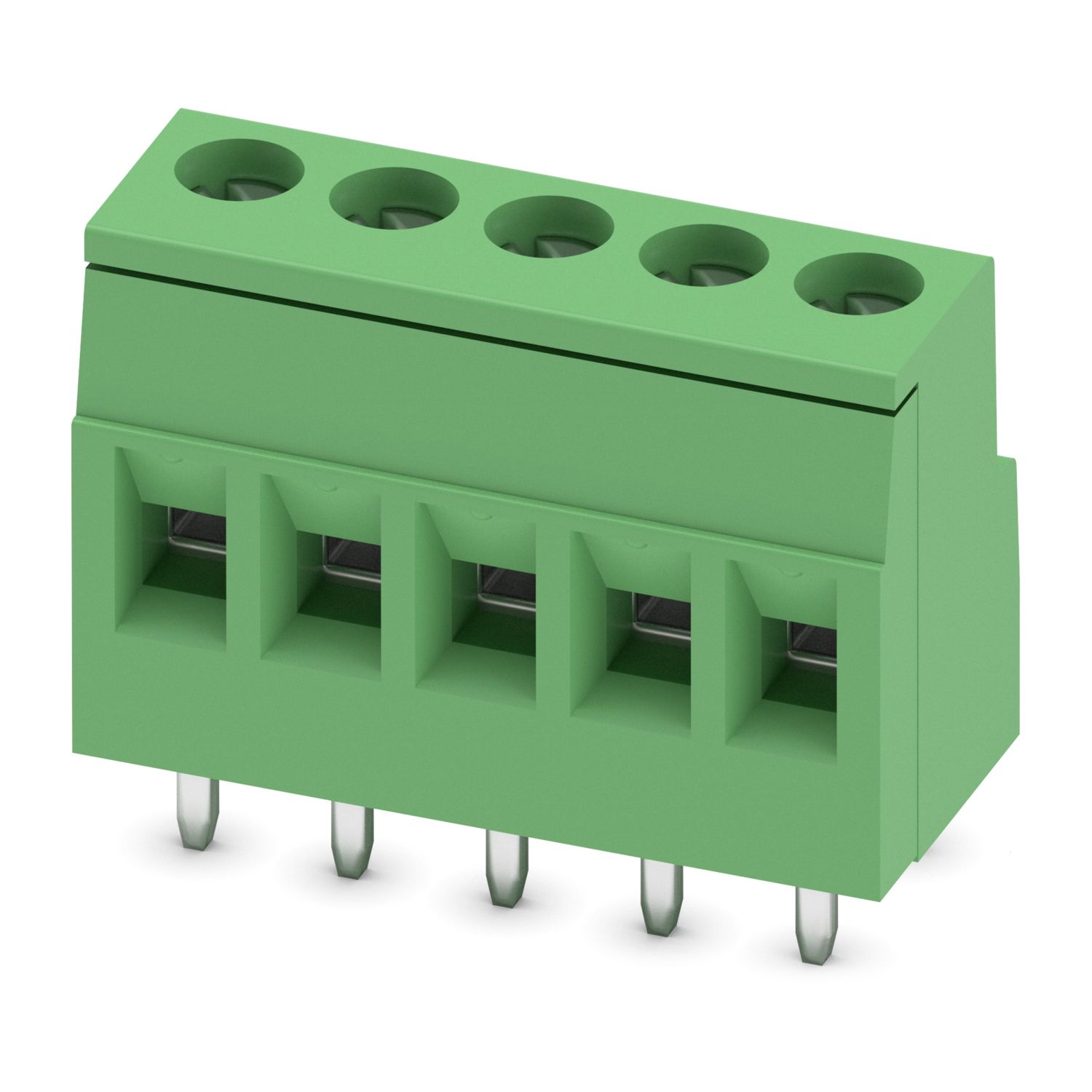

Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 24 A, napięcie znamionowe (III/2): 400 V, przekrój znamionowy: 2,5 mm2, liczba potencjałów: 5, liczba rzędów: 1, liczba pinów na rząd: 5, rodzina produktów: MKDSD 2,5, raster: 5,08 mm, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową, kształt gniazda śruby: L Nacięcie wzdłużne, montaż: Lutowanie na fali, kierunek przyłączania przewód/płytka: 0 °, kolor: zielony, Układ pinów: Liniowe ustawienie kołków, Długość pinu [P]: 3,7 mm, liczba pinów lutowniczych na każdy potencjał: 2, rodzaj opakowania: zapakowany w karton
| Typ produktu | Zacisk płytki drukowanej nie wtykowy |
| Rodzina produktów | MKDSD 2,5 |
| Linia produktowa | COMBICON Terminals M |
| Konstrukcja | blok złączy do druku |
| Liczba biegunów | 5 |
| Raster | 5,08 mm |
| Ilość przyłączy | 5 |
| Liczba rzędów | 1 |
| Liczba potencjałów | 5 |
| Pinlayout | Liniowe ustawienie kołków |
| Liczba pinów lutowniczych na każdy potencjał | 2 |
| Właściwości | |
| Prąd znamionowy IN | 24 A |
| Napięcie znamionowe UN | 400 V |
| Napięcie znamionowe (III/3) | 250 V |
| Znamionowe napięcie udarowe (III/3) | 4 kV |
| Napięcie znamionowe (III/2) | 400 V |
| Znamionowe napięcie udarowe (III/2) | 4 kV |
| Napięcie znamionowe (II/2) | 630 V |
| Znamionowe napięcie udarowe (II/2) | 4 kV |
| Technika przyłączeniowa | |
| Konstrukcja | blok złączy do druku |
| Przekrój znamionowy | 2,5 mm² |
| Przyłącze przewodu | |
| Rodzaj przyłącza | Zacisk śrubowy z tuleją zaciskową |
| Przekrój przewodu sztywnego | 0,14 mm² ... 2,5 mm² |
| Przekrój przewodu giętkiego | 0,14 mm² ... 2,5 mm² |
| Przekrój przewodu AWG | 26 ... 14 |
| Przekrój przewodu giętkiego z tulejką bez płaszcza z tworzywa | 0,25 mm² ... 2,5 mm² |
| Przekrój przewodu giętkiego z tulejką z płaszczem z tworzywa | 0,25 mm² ... 1,5 mm² |
| 2 przewody o takim samym przekroju, sztywne | 0,14 mm² ... 0,75 mm² |
| 2 przewody o takim samym przekroju, giętkie | 0,14 mm² ... 0,75 mm² |
| 2 przewody typu linka o takim samym przekroju z tulejką z tworzywa sztucznego | 0,25 mm² ... 0,75 mm² |
| 2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego | 0,5 mm² ... 1,5 mm² |
| Długość odizolowania | 8 mm |
| Rodzaj gniazda łba śruby | Nacięcie wzdłużne (L) |
| Moment dokręcania | 0,5 Nm ... 0,6 Nm |
| Sposób montażu | Lutowanie na fali |
| Pinlayout | Liniowe ustawienie kołków |
| Dane materiałowe - obudowa | |
| Wskazówka | Zgodność z WEEE/RoHS, bez wąsów wg IEC 60068-2-82/JEDEC JESD 201 |
| materiał styku | Stop miedzi |
| Jakość powierzchni | Kąpiel cynowa |
| Powierzchnia metalowa w punkcie połączeniowym (warstwa wierzchnia) | Cyna (4 - 8 µm Sn) |
| Powierzchnia metalowa w obszarze lutowania (warstwa wierzchnia) | Cyna (4 - 8 µm Sn) |
| Dane materiałowe - obudowa | |
| Kolor (Obudowa) | zielony (6021) |
| Materiał izolacyjny | PA |
| Grupa materiału izolacyjnego | I |
| CTI wg IEC 60112 | 600 |
| Klasa palności wg UL 94 | V0 |
| Badanie rozżarzonym drutem palności płomieniem materiałów wg EN 60695-2-12 | 850 |
| Badanie rozżarzonym drutem zapalności materiałów wg EN 60695-2-13 | 775 |
| Temperatura próby wciskania kulki wg EN 60695-10-2 | 125 °C |
| Rysunek wymiarowy |
|
| Raster | 5,08 mm |
| Szerokość [w] | 26,58 mm |
| Wysokość [h] | 21,7 mm |
| Długość [l] | 11,62 mm |
| Wysokość | 18 mm |
| Długość kołka lutowniczego [P] | 3,7 mm |
| Wymiary kołka | 1,1 x 0,8 mm |
| Konstrukcja PCB | |
| Odstępy między kołkami | 7,55 mm |
| Średnica otworu | 1,4 mm |
| Odstępy izolacyjne powietrzne i powierzchniowe | | |
| Specyfikacja pomiarowa | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupa materiału izolacyjnego | I |
| Odporność na prądy pełzające (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Znamionowe napięcie izolacji (III/3) | 250 V |
| Znamionowe napięcie udarowe (III/3) | 4 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/3) | 3 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/3) | 3,2 mm |
| Wskazówka dla przekroju przyłącza | Przy podłączonym przewodzie 2,5 mm² (drut). |
| Znamionowe napięcie izolacji (III/2) | 400 V |
| Znamionowe napięcie udarowe (III/2) | 4 kV |
| minimalny odstęp izolacyjny powierzchniowy (III/2) | 3 mm |
| Znamionowe napięcie izolacji (II/2) | 630 V |
| Znamionowe napięcie udarowe (II/2) | 4 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (II/2) | 3 mm |
| minimalny odstęp izolacyjny powierzchniowy (II/2) | 3,2 mm |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -40 °C ... 100 °C (W zależności od wykresu obciążalności prądowej / zmniejszenia obciążalności) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 70 °C |
| Względna wilgotność powietrza (składowanie/transport) | 30 % ... 70 % |
| Temperatura otoczenia (montaż) | -5 °C ... 100 °C |
| Rodzaj opakowania | zapakowany w karton |
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| B | ||||
| 300 V | 10 A | 28 - 12 | ||
| D | ||||
| 300 V | 10 A | 28 - 12 | ||
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| B | ||||
| 300 V | 20 A | 30 - 12 | ||
| D | ||||
| 300 V | 10 A | 30 - 12 | ||
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| keine | ||||
| 400 V | 24 A | 0,2 - 2,5 | ||
