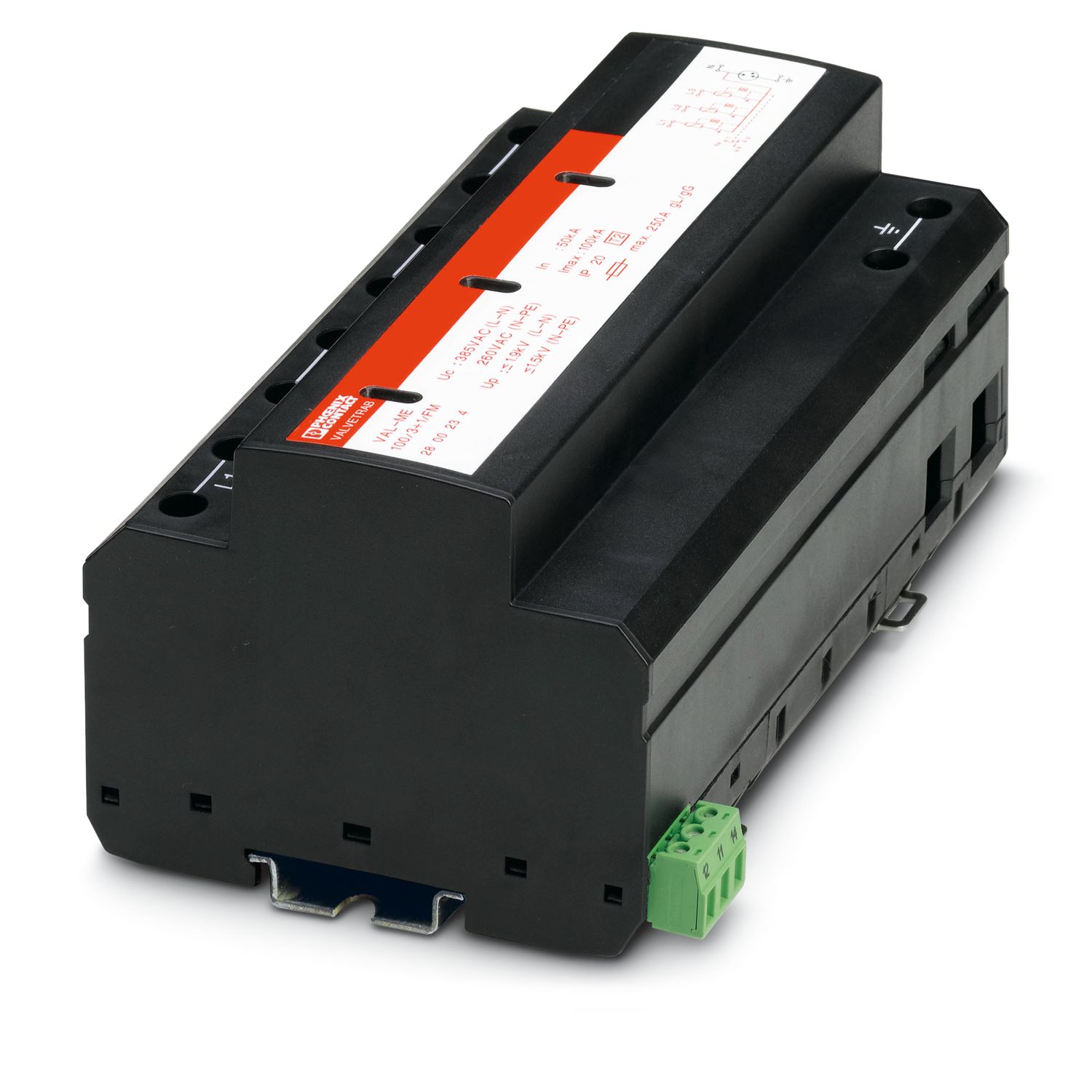

VAL-ME 100/3+1/FM
-
Wydajne urządzenia do ochrony przed przepięciami
2800234
Zintegrowane urządzenie do ochrony przed przepięciami na bazie warystora do 3-fazowej ochrony TN-S systemów dystrybucji z oddzielnymi przewodami N i PE (system 5-przewodowy: L1, L2, L3, N, PE), do klas ochrony odgromowej III i IV, z zestykiem komunikacji zdalnej.
Szczegóły produktu

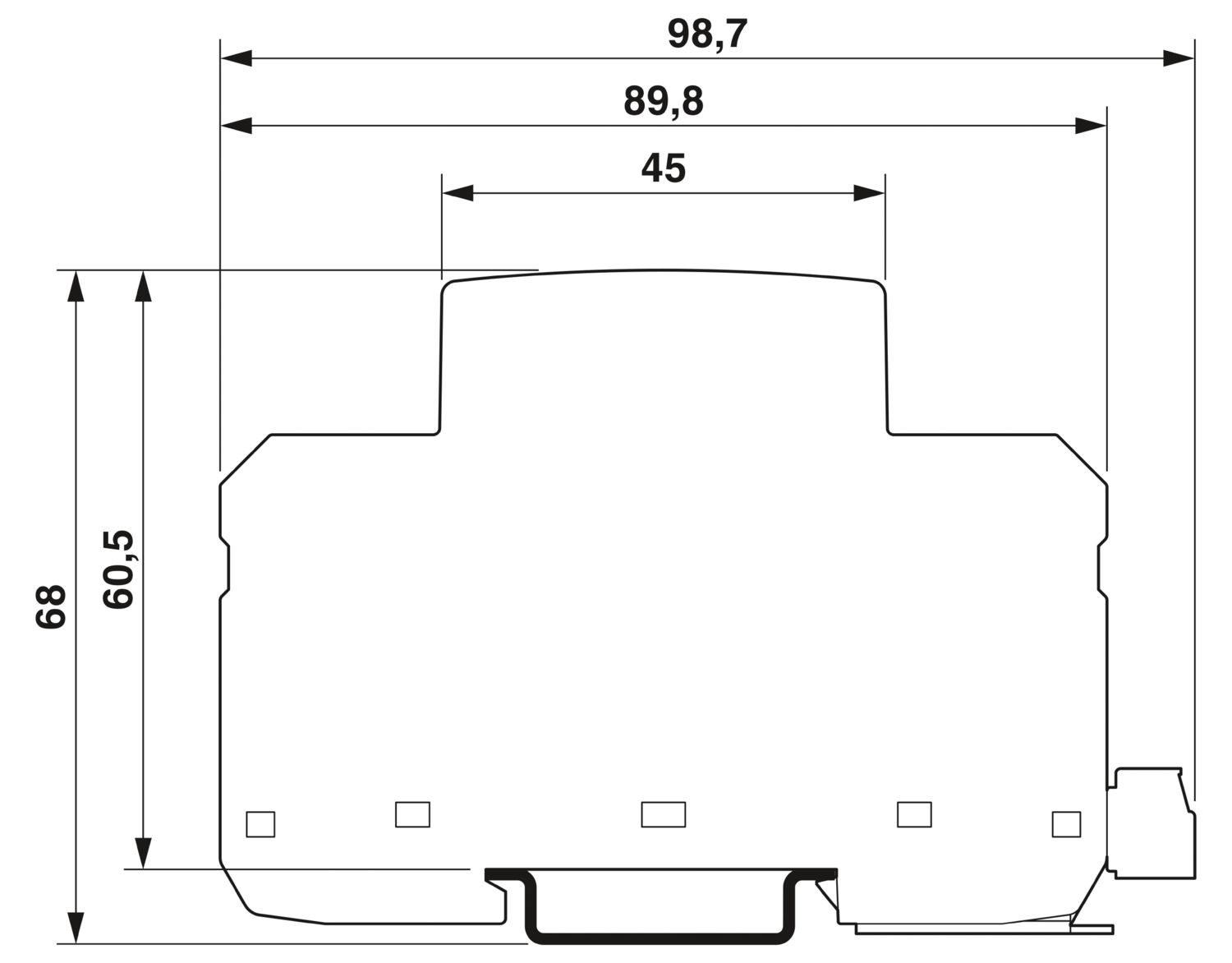

| Typ produktu | Kombinacja urządzeń zabezpieczających |
| Rodzina produktów | VALVETRAB MS |
| Klasa testu IEC | T2 |
| Konstrukcja | Moduł do montażu na szynie |
| Komunikat: Uszkodzona ochrona przepięciowa | optyczny, styk sygnalizacji zdalnej |
| Właściwości izolacji | |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Częstotliwość znamionowa fN | 50 Hz (60 Hz) |
| Wskazanie / sygnalizacja zdalna | |
| Określenie przyłącza | Obwód sygnalizacji zdalnej |
| Napięcie robocze | 250 V AC |
| 30 V DC | |
| Prąd roboczy | 1,5 A |
| 1,5 A | |
| Rodzaj przyłącza | Zacisk o podwójnym przyłączu (Biconnect) |
| Gwint śruby | M5 |
| Min. moment obrotowy dokręcania | 4,5 Nm |
| Długość odizolowania | 18 mm |
| Minimalny przekrój przewodu elastycznego | 0,5 mm² |
| Maksymalny przekrój przewodu elastycznego | 25 mm² |
| minimalny przekrój przewodu sztywnego | 0,5 mm² |
| maksymalny przekrój przewodu sztywnego | 35 mm² |
| Obwód sygnalizacji zdalnej | |
| Rodzaj przyłącza | MC 1,5/3 ST |
| Gwint śruby | M2 |
| Moment dokręcania | 0,25 Nm |
| Długość odizolowania | 7 mm |
| Maksymalny przekrój przewodu elastycznego | 1,5 mm² |
| maksymalny przekrój przewodu sztywnego | 1,5 mm² |
| Rysunek wymiarowy |
|
| Szerokość | 142,4 mm |
| Wysokość | 98,7 mm |
| Głębokość | 66 mm |
| Klasa palności wg UL 94 | V0 |
| Materiał obudowy | PBT |
| Kierunek działania | 3L-N/PE |
| Napięcie znamionowe UN | 230 V AC |
| 400 V AC | |
| Częstotliwość znamionowa fN | 50 Hz (60 Hz) |
| Najwyższe napięcie pracy UC (L-N) | 385 V AC |
| Najwyższe napięcie pracy UC (N-PE) | 260 V AC |
| znam. prąd obciążenia IL | 125 A (w przypadku okablowania typu V) |
| Prąd przewodu ochr. IPE | ≤ 5 µA |
| Pobór mocy w trybie czuwania PC | ≤ 340 mVA |
| Znamionowy prąd wyładowczy In (8/20) µs | 50 kA |
| Maks. prąd wyładowczy Imax (8/20) µs | 100 kA |
| Zdolność gaszenia prądu następczego Ifi (N-PE) | 100 A (260 V AC) |
| Poz. ochrony Up (L-N) | ≤ 2 kV |
| Poz. ochrony Up (L-PE) | ≤ 2,1 kV |
| Poz. ochrony Up (N-PE) | ≤ 1,5 kV |
| Zachowanie TOV dla UT (L-N) | 400 V AC (5 s / withstand mode) |
| Zachowanie TOV dla UT (N-PE) | 1200 V AC (200 ms / withstand mode) |
| Czas zadział. tA (L-N) | ≤ 25 ns |
| Czas zadział. tA (L-PE) | ≤ 100 ns |
| Czas zadział. tA (N-PE) | ≤ 100 ns |
| Maksymalne zabezpieczenie wstępne w instalacjach przelotowych V | 125 A (gL/gG) |
| Maksymalna wartość bezpiecznika w instalacjach w układzie promieniowym | 250 A (gL/gG) |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -40 °C ... 80 °C |
| Wysokość | 2000 m |
| Odstępy izolacyjne powietrzne i powierzchniowe | |
| Normy/przepisy | EN 60664-1 |
| Normy/przepisy | IEC 61643-1 |
| Normy/przepisy | GB 18802.1 |
| Wskazówka | 2002 |
| Normy/przepisy | YD/T 1235.1 |
| Wskazówka | 2002 |
| Sposób montażu | Szyna DIN: 35 mm |
