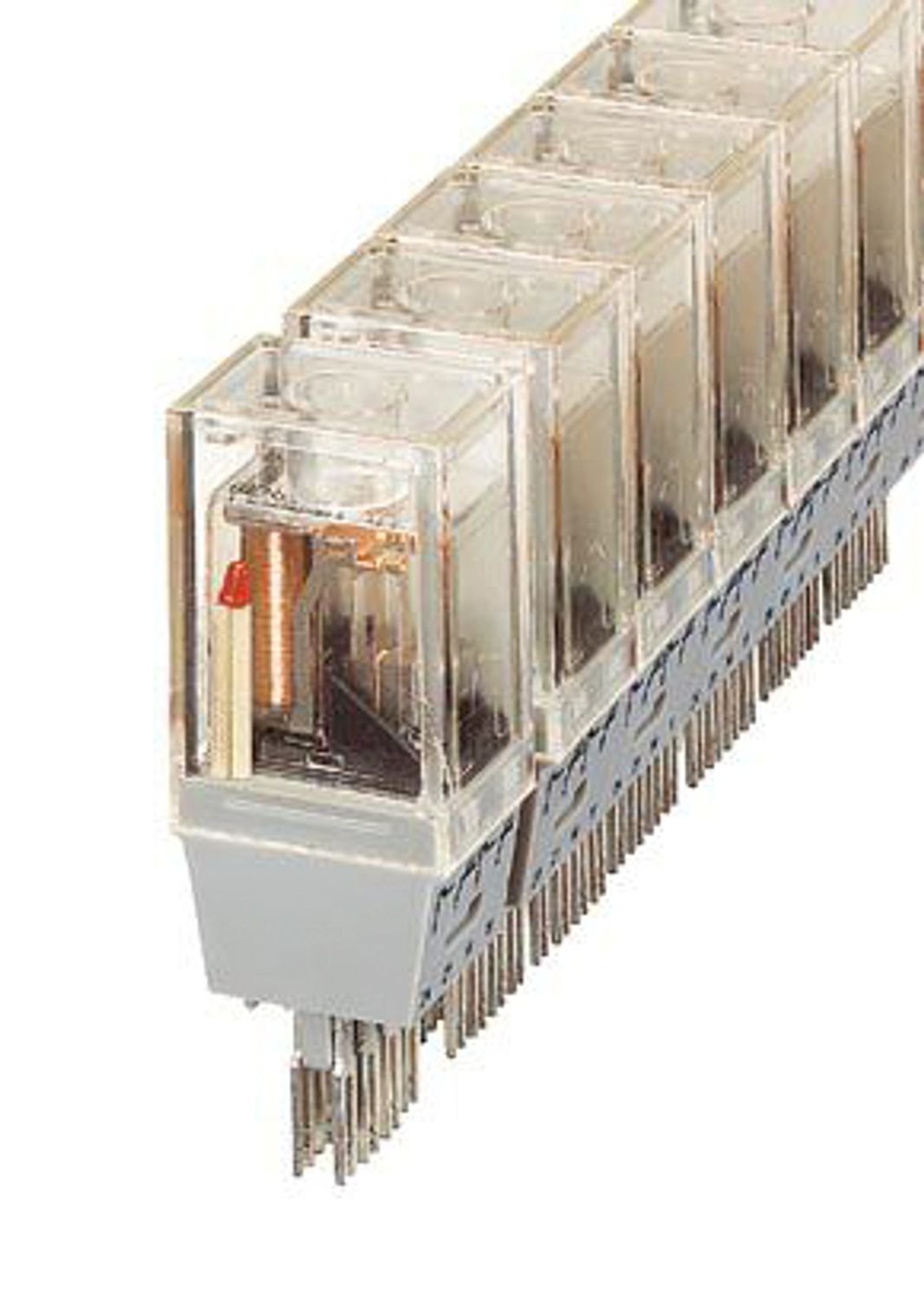

Wtyk przekaźnikowy, wyposażony w przekaźnik ST, styki (Ag): średnie obciążenia, 2 zestyki przełączne, napięcie wejściowe 230 V AC, ze wskaźnikiem świetlnym, do montażu wtykowego na listwach zaciskowych podstaw
Szczegóły produktu
Typ produktu
Moduł przekaźnika
Tryb pracy
100 % współczynnik pracy
Trwałość mechaniczna
ok. 107 cykli łączeniowych (ok.106 w przypadku przekaźników prądu przemiennego)
1 kV AC (50 Hz, 1 min., zestyk przełączny/przełączny)
Strona wzbudzenia
Znamionowe napięcie wejścia UN
230 V AC
Zakres napięcia wejściowego
184 V AC ... 243,8 V AC
zakres napięć wejściowych odniesiony do UN
0,8 ... 1,06
Typowy prąd wejścia dla UN
7 mA
Czas zadziałania typowo
4 ms ... 15 ms (przy AC)
\ypowy zakres czasu odpadania
4 ms ... 15 ms (przy AC)
wskaźnik napięcia roboczego
tak
Przełączanie
Rodzaj zestyku
Styk pojedynczy, 2 zestyki przełączne
Rodzaj styku przełącznego
Styk pojedynczy
materiał styków
Ag cienka warstwa złocenia
Maksymalne napięcie łączeniowe
250 V AC/DC
Obciążalność prądowa trwała zestyku
5 A
prąd załączalny maksymalny
5 A
moc wyłączalna (obc. rezystancyjne) maksymalnie
120 W (przy 24 V DC)
60 W (przy 48 V DC)
50 W (przy 60 V DC)
50 W (przy 110 V DC)
70 W (przy 220 V DC)
500 VA (przy 250 V AC)
Szerokość
27 mm
Wysokość
33 mm
Głębokość
66,5 mm
Kolor
transparentny
Warunki otoczenia
Temperatura otoczenia (praca)
-20 °C ... 60 °C
Temperatura otoczenia (składowanie/transport)
-20 °C ... 70 °C
Normy/przepisy
DIN VDE 0110b, Gr. C dla 250 V AC
DIN VDE 0160 (odpowiednie części)
Sposób montażu
Montaż wtykowy
Numer artykułu
2825513
Jednostka opakowania
10 Szt.
Minimalne zamówienie
1 Szt.
Klucz produktu
DK6125
GTIN
4017918077792
Waga jednej sztuki (z opakowaniem)
67,94 g
Waga jednej sztuki (bez opakowania)
66,95 g
Kraj pochodzenia
DE
EU RoHS
Spełnia wymagania dyrektywy RoHS
Tak
(Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)
