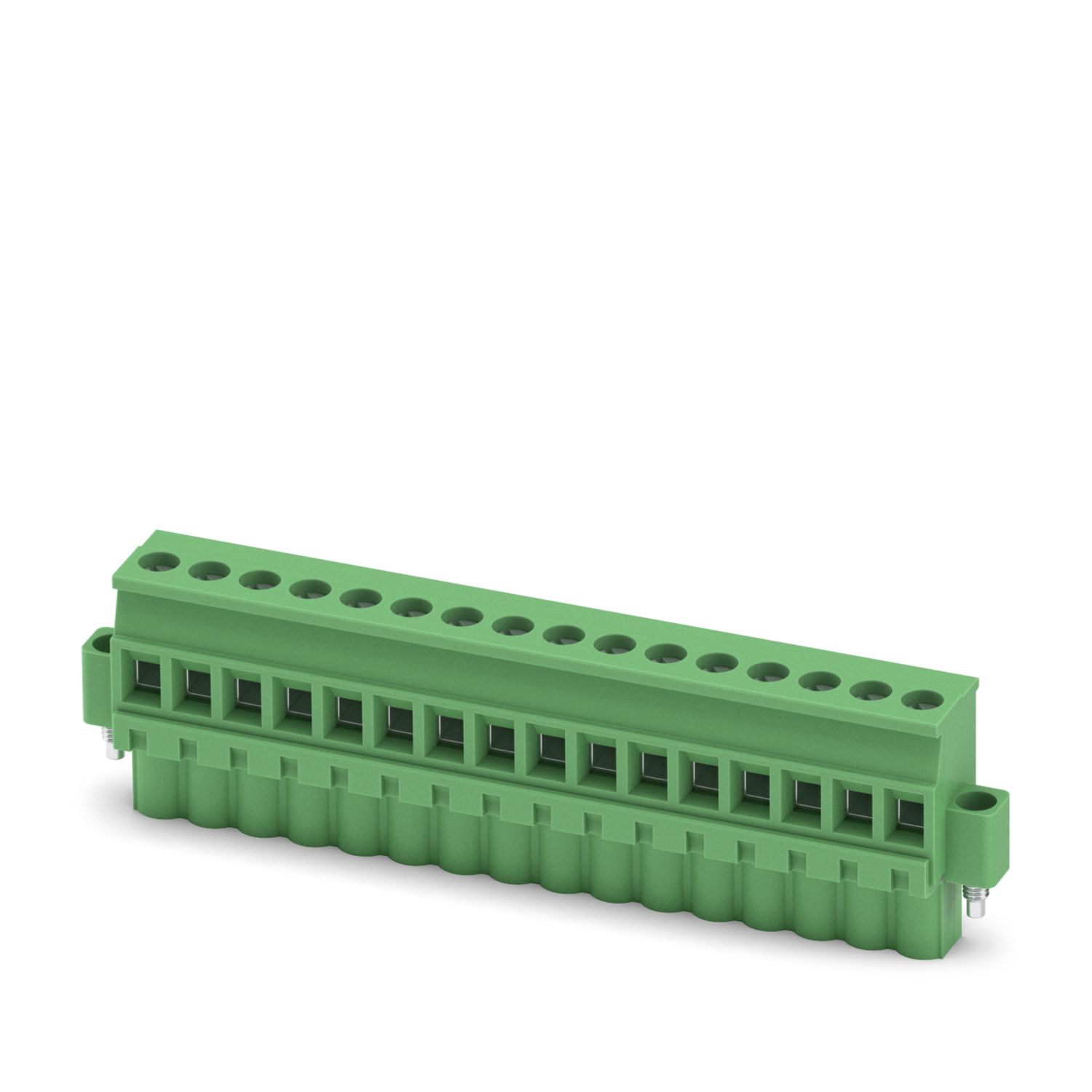

Złącze do PCB, przekrój znamionowy: 2,5 mm2, kolor: zielony, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 320 V, powierzchnia styku: Au, sposób połączenia styku: Gniazdo, liczba potencjałów: 16, liczba rzędów: 1, liczba biegunów: 16, ilość przyłączy: 16, rodzina produktów: MVSTBW 2,5/..-STF, raster: 5,08 mm, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową, kształt gniazda śruby: L Nacięcie wzdłużne, kierunek przyłączania przewód/płytka: -90 °, zaczep: - Zaczep, system wtyków: COMBICON MSTB 2,5, blokada: Blokada śrubowa, rodzaj mocowania: Kołnierz śrubowy, rodzaj opakowania: zapakowany w karton
| Typ produktu | Złącze do PCB |
| Rodzina produktów | MVSTBW 2,5/..-STF |
| Linia produktowa | COMBICON Connectors M |
| Liczba biegunów | 16 |
| Raster | 5,08 mm |
| Ilość przyłączy | 16 |
| Liczba rzędów | 1 |
| Liczba potencjałów | 16 |
| Kołnierz mocujący | Kołnierz śrubowy |
| Właściwości | |
| Prąd znamionowy IN | 12 A |
| Napięcie znamionowe UN | 320 V |
| Napięcie znamionowe (III/3) | 250 V |
| Znamionowe napięcie udarowe (III/3) | 4 kV |
| Napięcie znamionowe (III/2) | 320 V |
| Znamionowe napięcie udarowe (III/2) | 4 kV |
| Napięcie znamionowe (II/2) | 630 V |
| Znamionowe napięcie udarowe (II/2) | 4 kV |
| Technika przyłączeniowa | |
| Konstrukcja | komponenty zgodne z DeviceNet |
| System złączy | COMBICON MSTB 2,5 |
| Przekrój znamionowy | 2,5 mm² |
| Sposób połączenia styku | Gniazdo |
| Blokada | |
| Rodzaj rygla | Blokada śrubowa |
| Kołnierz mocujący | Kołnierz śrubowy |
| Moment dokręcania | 0,3 Nm |
| Przyłącze przewodu | |
| Rodzaj przyłącza | Zacisk śrubowy z tuleją zaciskową |
| Kierunek przyłączania przewód/płytka | -90 ° |
| Przekrój przewodu sztywnego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu giętkiego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu AWG | 24 ... 12 |
| Przekrój przewodu giętkiego z tulejką bez płaszcza z tworzywa | 0,25 mm² ... 2,5 mm² |
| Przekrój przewodu giętkiego z tulejką z płaszczem z tworzywa | 0,25 mm² ... 2,5 mm² |
| 2 przewody o takim samym przekroju, sztywne | 0,2 mm² ... 1 mm² |
| 2 przewody o takim samym przekroju, giętkie | 0,2 mm² ... 1,5 mm² |
| 2 przewody typu linka o takim samym przekroju z tulejką z tworzywa sztucznego | 0,25 mm² ... 1 mm² |
| 2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego | 0,5 mm² ... 1,5 mm² |
| Sprawdzian trzpieniowy a x b / średnica | 2,8 mm x 2,0 mm / 2,4 mm |
| Długość odizolowania | 7 mm |
| Rodzaj gniazda łba śruby | Nacięcie wzdłużne (L) |
| Moment dokręcania | 0,5 Nm ... 0,6 Nm |
| Dane tulejek nieizolowanych | |
| zalecana praska zaciskowa | 1212034 CRIMPFOX 6 |
| Dane tulejek izolowanych | |
| zalecana praska zaciskowa | 1212034 CRIMPFOX 6 |
| Dane materiałowe - obudowa | |
| Wskazówka | Zgodność z WEEE/RoHS, bez wąsów wg IEC 60068-2-82/JEDEC JESD 201 |
| materiał styku | Stop miedzi |
| Jakość powierzchni | częściowo złocone |
| Powierzchnia metalowa w punkcie połączeniowym (warstwa wierzchnia) | Cyna (4 - 8 µm Sn) |
| Powierzchnia metalowa w punkcie połączeniowym (warstwa pośrednia) | Nikiel (2 - 3 µm Ni) |
| Powierzchnia metalowa w obszarze połączenia (warstwa wierzchnia) | Złoto (0,8 - 1,4 µm Au) |
| Powierzchnia metalowa w obszarze połączenia (warstwa pośrednia) | Nikiel (2 - 3 µm Ni) |
| Dane materiałowe - obudowa | |
| Kolor (Obudowa) | zielony (6021) |
| Materiał izolacyjny | PA |
| Grupa materiału izolacyjnego | I |
| CTI wg IEC 60112 | 600 |
| Klasa palności wg UL 94 | V0 |
| Badanie rozżarzonym drutem palności płomieniem materiałów wg EN 60695-2-12 | 850 |
| Badanie rozżarzonym drutem zapalności materiałów wg EN 60695-2-13 | 775 |
| Temperatura próby wciskania kulki wg EN 60695-10-2 | 125 °C |
| Rysunek wymiarowy |
|
| Raster | 5,08 mm |
| Szerokość [w] | 91,44 mm |
| Wysokość [h] | 26 mm |
| Długość [l] | 12,6 mm |
| Kołnierz | |
| Moment dokręcania | 0,3 Nm |
| Uwaga dotycząca eksploatacji | Złącza wtykowe COMBICON są zgodnie z normą DIN EN 61984 złączami bez mocy łączeniowej (COC). Przy zgodnej z przepisami eksploatacji nie wolno ich podłączać ani odłączać pod napięciem i obciążeniem. |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -40 °C ... 100 °C (W zależności od krzywej redukcyjnej) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 70 °C |
| Względna wilgotność powietrza (składowanie/transport) | 30 % ... 70 % |
| Temperatura otoczenia (montaż) | -5 °C ... 100 °C |
| Odstępy izolacyjne powietrzne i powierzchniowe | | |
| Specyfikacja pomiarowa | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupa materiału izolacyjnego | I |
| Odporność na prądy pełzające (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Znamionowe napięcie izolacji (III/3) | 250 V |
| Znamionowe napięcie udarowe (III/3) | 4 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/3) | 3 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/3) | 3,2 mm |
| Znamionowe napięcie izolacji (III/2) | 320 V |
| Znamionowe napięcie udarowe (III/2) | 4 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/2) | 3 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/2) | 3 mm |
| Znamionowe napięcie izolacji (II/2) | 630 V |
| Znamionowe napięcie udarowe (II/2) | 4 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (II/2) | 3 mm |
| minimalny odstęp izolacyjny powierzchniowy (II/2) | 3,2 mm |
| Rodzaj opakowania | zapakowany w karton |
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 15 A | 30 - 12 | ||
| Usegroup D | ||||
| 300 V | 10 A | 30 - 12 | ||
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| 250 V | 12 A | 0,2 - 2,5 |
