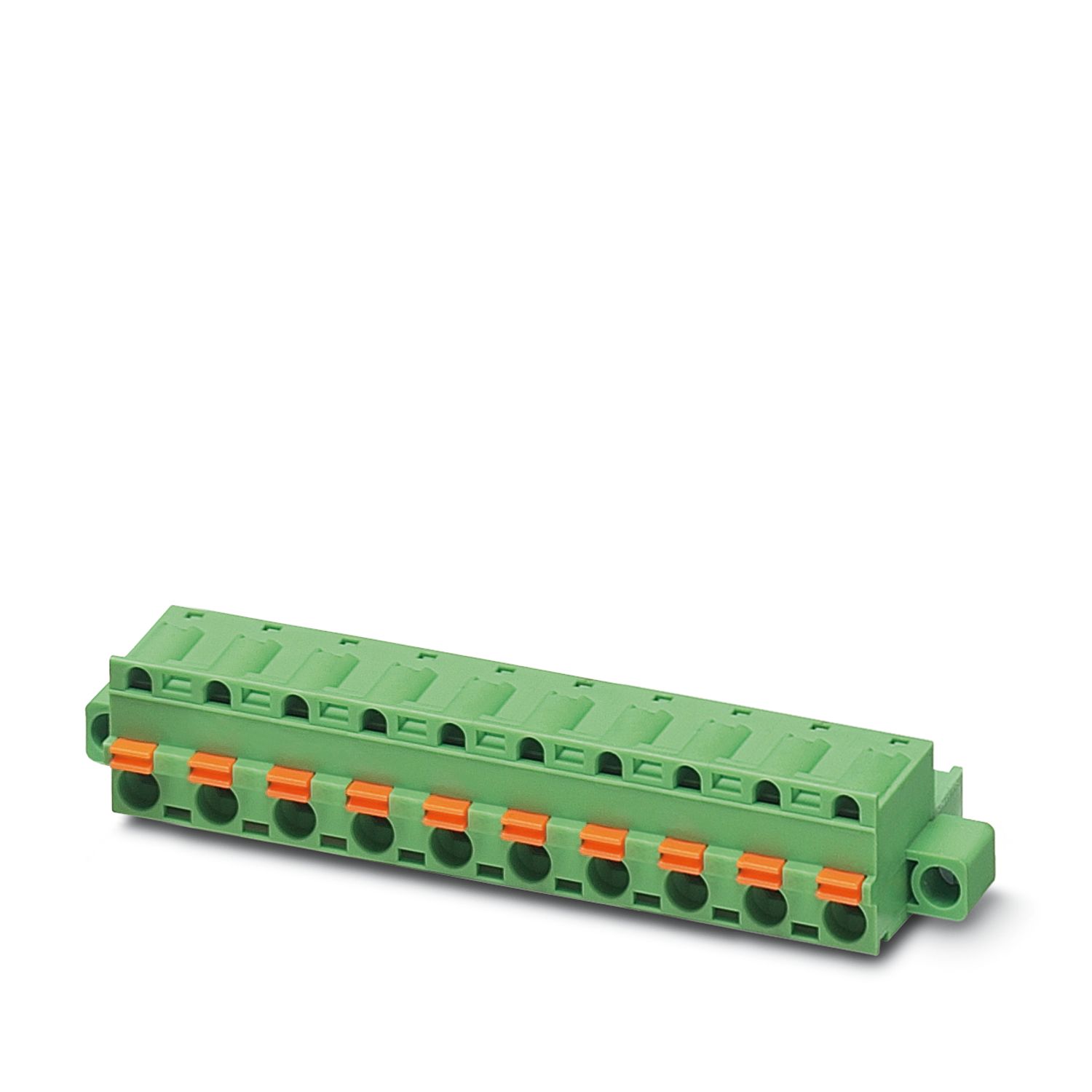

Złącze do PCB, przekrój znamionowy: 2,5 mm2, kolor: czarny, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 630 V, powierzchnia styku: Au, sposób połączenia styku: Gniazdo, liczba rzędów: 1, liczba biegunów: 10, rodzina produktów: GFKC 2,5/..-STF, raster: 7,62 mm, rodzaj przyłącza: Przyłącze sprężynowe Push-in, kierunek przyłączania przewód/płytka: 0 °, zaczep: - Zaczep, system wtyków: COMBICON MSTB 2,5, blokada: Blokada śrubowa, rodzaj mocowania: Kołnierz śrubowy, rodzaj opakowania: zapakowany w karton
| Typ produktu | Złącze do PCB |
| Rodzina produktów | GFKC 2,5/..-STF |
| Linia produktowa | COMBICON Connectors M |
| Liczba biegunów | 10 |
| Raster | 7,62 mm |
| Liczba rzędów | 1 |
| Właściwości | |
| Prąd znamionowy IN | 12 A |
| Napięcie znamionowe UN | 630 V |
| Napięcie znamionowe (III/3) | 400 V |
| Znamionowe napięcie udarowe (III/3) | 6 kV |
| Napięcie znamionowe (III/2) | 630 V |
| Znamionowe napięcie udarowe (III/2) | 6 kV |
| Napięcie znamionowe (II/2) | 1000 V |
| Znamionowe napięcie udarowe (II/2) | 6 kV |
| Technika przyłączeniowa | |
| System złączy | COMBICON MSTB 2,5 |
| Przekrój znamionowy | 2,5 mm² |
| Sposób połączenia styku | Gniazdo |
| Blokada | |
| Rodzaj rygla | Blokada śrubowa |
| Kołnierz mocujący | Kołnierz śrubowy |
| Moment dokręcania | 0,3 Nm |
| Przyłącze przewodu | |
| Rodzaj przyłącza | Przyłącze sprężynowe Push-in |
| Kierunek przyłączania przewód/płytka | 0 ° |
| Przekrój przewodu sztywnego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu giętkiego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu AWG | 24 ... 12 |
| Przekrój przewodu giętkiego z tulejką bez płaszcza z tworzywa | 0,25 mm² ... 2,5 mm² |
| Przekrój przewodu giętkiego z tulejką z płaszczem z tworzywa | 0,25 mm² ... 2,5 mm² |
| 2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego | 0,5 mm² ... 1,5 mm² |
| Sprawdzian trzpieniowy a x b / średnica | 2,8 mm x 2,0 mm / 2,4 mm |
| Długość odizolowania | 10 mm |
| Dane tulejek nieizolowanych | |
| zalecana praska zaciskowa | 1212034 CRIMPFOX 6 |
| Dane tulejek izolowanych | |
| zalecana praska zaciskowa | 1212034 CRIMPFOX 6 |
| Dane materiałowe - obudowa | |
| Wskazówka | Zgodność z WEEE/RoHS, bez wąsów wg IEC 60068-2-82/JEDEC JESD 201 |
| materiał styku | Stop miedzi |
| Jakość powierzchni | częściowo złocone |
| Powierzchnia metalowa w punkcie połączeniowym (warstwa wierzchnia) | Cyna (4 - 8 µm Sn) |
| Powierzchnia metalowa w obszarze połączenia (warstwa wierzchnia) | Złoto (0,8 - 1,4 µm Au) |
| Powierzchnia metalowa w obszarze połączenia (warstwa pośrednia) | Nikiel (2 - 3 µm Ni) |
| Dane materiałowe - obudowa | |
| Kolor (Obudowa) | czarny (9005) |
| Materiał izolacyjny | PA |
| Grupa materiału izolacyjnego | I |
| CTI wg IEC 60112 | 600 |
| Klasa palności wg UL 94 | V0 |
| Badanie rozżarzonym drutem palności płomieniem materiałów wg EN 60695-2-12 | 850 |
| Badanie rozżarzonym drutem zapalności materiałów wg EN 60695-2-13 | 775 |
| Temperatura próby wciskania kulki wg EN 60695-10-2 | 125 °C |
| Dane materiałowe – element aktywujący | |
| Kolor (Element aktywujący) | pomarańczowy (2003) |
| Materiał izolacyjny | PBT |
| Grupa materiału izolacyjnego | I |
| CTI wg IEC 60112 | 600 |
| Klasa palności wg UL 94 | V0 |
| Rysunek wymiarowy |
|
| Raster | 7,62 mm |
| Szerokość [w] | 85,8 mm |
| Wysokość [h] | 15 mm |
| Długość [l] | 25,6 mm |
| Kołnierz | |
| Moment dokręcania | 0,3 Nm |
| Informacje ogólne | Złącza wtykowe COMBICON są zgodnie z normą DIN EN 61984 złączami bez mocy łączeniowej (COC). Przy zgodnej z przepisami eksploatacji nie wolno ich podłączać ani odłączać pod napięciem i obciążeniem. |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -40 °C ... 100 °C (W zależności od krzywej redukcyjnej) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 70 °C |
| Względna wilgotność powietrza (składowanie/transport) | 30 % ... 70 % |
| Temperatura otoczenia (montaż) | -5 °C ... 100 °C |
| Odstępy izolacyjne powietrzne i powierzchniowe | | |
| Specyfikacja pomiarowa | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupa materiału izolacyjnego | I |
| Odporność na prądy pełzające (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Znamionowe napięcie izolacji (III/3) | 400 V |
| Znamionowe napięcie udarowe (III/3) | 6 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/3) | 5,5 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/3) | 5,5 mm |
| Znamionowe napięcie izolacji (III/2) | 630 V |
| Znamionowe napięcie udarowe (III/2) | 6 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/2) | 5,5 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/2) | 5,5 mm |
| Znamionowe napięcie izolacji (II/2) | 1000 V |
| Znamionowe napięcie udarowe (II/2) | 6 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (II/2) | 5,5 mm |
| minimalny odstęp izolacyjny powierzchniowy (II/2) | 5,5 mm |
| Rodzaj opakowania | zapakowany w karton |
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 10 A | 26 - 12 | ||
| Usegroup D | ||||
| 300 V | 10 A | 26 - 12 | ||
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| 400 V | 12 A | 0,2 - 2,5 |
