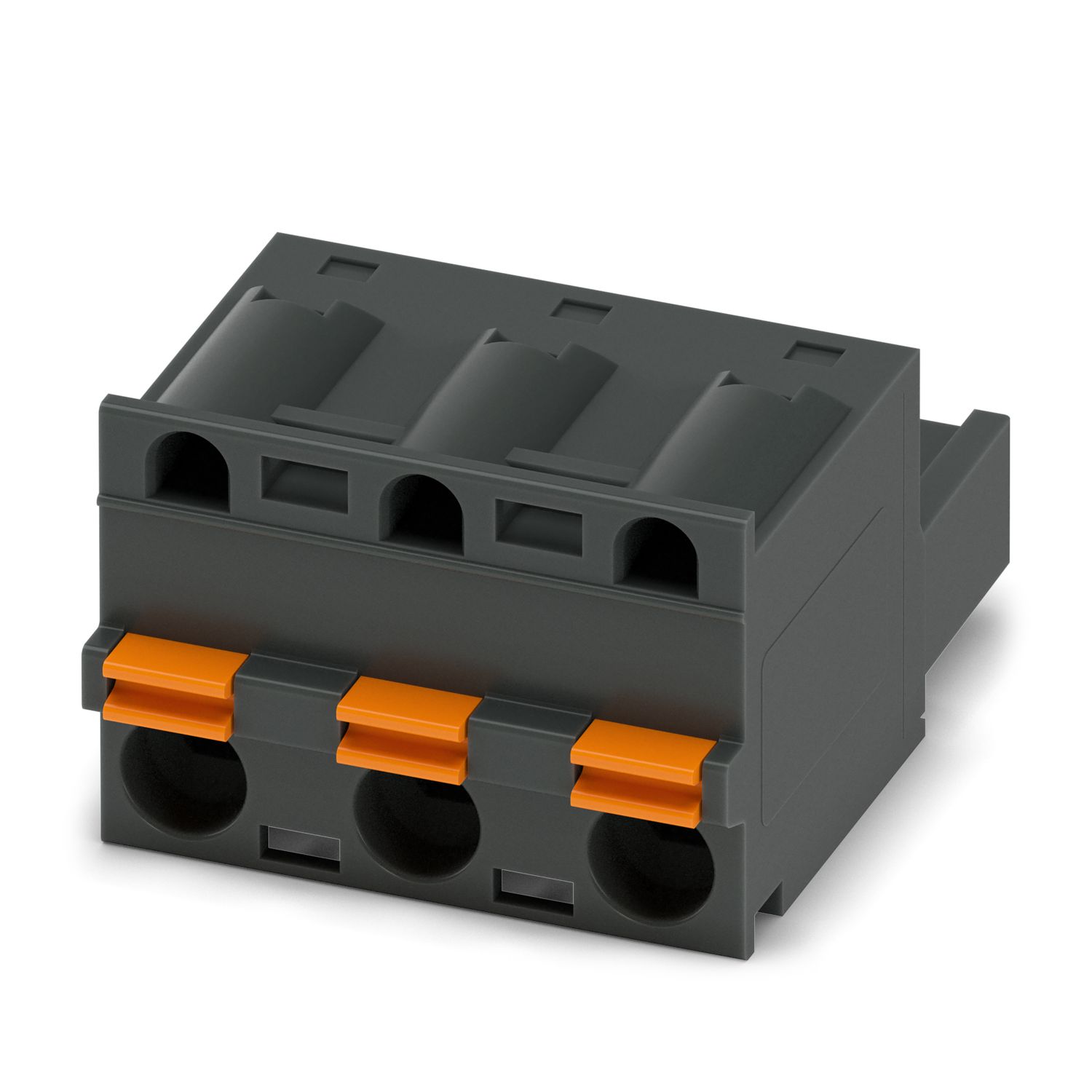

Złącze do PCB, przekrój znamionowy: 2,5 mm2, kolor: czarny, prąd znamionowy: 12 A, napięcie znamionowe (III/2): 630 V, powierzchnia styku: Sn, sposób połączenia styku: Gniazdo, liczba potencjałów: 3, liczba rzędów: 1, liczba biegunów: 3, ilość przyłączy: 3, rodzina produktów: GFKC 2,5/..-ST, raster: 7,5 mm, rodzaj przyłącza: Przyłącze sprężynowe Push-in, kierunek przyłączania przewód/płytka: 0 °, zaczep: - Zaczep, system wtyków: COMBICON MSTB 2,5, blokada: bez, rodzaj mocowania: bez, rodzaj opakowania: zapakowany w karton
| Typ produktu | Złącze do PCB |
| Rodzina produktów | GFKC 2,5/..-ST |
| Linia produktowa | COMBICON Connectors M |
| Liczba biegunów | 3 |
| Raster | 7,5 mm |
| Ilość przyłączy | 3 |
| Liczba rzędów | 1 |
| Liczba potencjałów | 3 |
| Kołnierz mocujący | bez |
| Właściwości | |
| Prąd znamionowy IN | 12 A |
| Napięcie znamionowe UN | 630 V |
| Rezystancja stykowa | 0,9 mΩ |
| Napięcie znamionowe (III/3) | 400 V |
| Znamionowe napięcie udarowe (III/3) | 6 kV |
| Napięcie znamionowe (III/2) | 630 V |
| Znamionowe napięcie udarowe (III/2) | 6 kV |
| Napięcie znamionowe (II/2) | 1000 V |
| Znamionowe napięcie udarowe (II/2) | 6 kV |
| Technika przyłączeniowa | |
| Konstrukcja | Standard |
| System złączy | COMBICON MSTB 2,5 |
| Przekrój znamionowy | 2,5 mm² |
| Sposób połączenia styku | Gniazdo |
| Blokada | |
| Rodzaj rygla | bez |
| Kołnierz mocujący | bez |
| Przyłącze przewodu | |
| Rodzaj przyłącza | Przyłącze sprężynowe Push-in |
| Kierunek przyłączania przewód/płytka | 0 ° |
| Przekrój przewodu sztywnego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu giętkiego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu AWG | 24 ... 12 |
| Przekrój przewodu giętkiego z tulejką bez płaszcza z tworzywa | 0,25 mm² ... 2,5 mm² |
| Przekrój przewodu giętkiego z tulejką z płaszczem z tworzywa | 0,25 mm² ... 2,5 mm² |
| 2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego | 0,5 mm² ... 1,5 mm² |
| Sprawdzian trzpieniowy a x b / średnica | 2,8 mm x 2,0 mm / 2,4 mm |
| Długość odizolowania | 10 mm |
| Dane tulejek nieizolowanych | |
| zalecana praska zaciskowa | 1212034 CRIMPFOX 6 |
| końcówki tulejkowe bez izolacyjnego kołnierza, wg DIN 46228-1 | Przekrój: 0,5 mm²; Długość: 8 mm ... 10 mm |
| Przekrój: 0,75 mm²; Długość: 8 mm ... 10 mm | |
| Przekrój: 1 mm²; Długość: 8 mm ... 10 mm | |
| Przekrój: 1,5 mm²; Długość: 8 mm ... 10 mm | |
| Przekrój: 2,5 mm²; Długość: 10 mm | |
| Dane tulejek izolowanych | |
| zalecana praska zaciskowa | 1212034 CRIMPFOX 6 |
| końcówki tulejkowe z izolacyjnym kołnierzem, wg DIN 46228-4 | Przekrój: 0,5 mm²; Długość: 8 mm ... 10 mm |
| Przekrój: 0,75 mm²; Długość: 8 mm ... 10 mm | |
| Przekrój: 1 mm²; Długość: 8 mm ... 10 mm | |
| Przekrój: 1,5 mm²; Długość: 10 mm | |
| Przekrój: 2,5 mm²; Długość: 10 mm | |
| Dane materiałowe - obudowa | |
| Wskazówka | Zgodność z WEEE/RoHS, bez wąsów wg IEC 60068-2-82/JEDEC JESD 201 |
| materiał styku | Stop miedzi |
| Jakość powierzchni | Kąpiel cynowa |
| Powierzchnia metalowa w punkcie połączeniowym (warstwa wierzchnia) | Cyna (4 - 8 µm Sn) |
| Powierzchnia metalowa w obszarze połączenia (warstwa wierzchnia) | Cyna (4 - 8 µm Sn) |
| Dane materiałowe - obudowa | |
| Kolor (Obudowa) | czarny (9005) |
| Materiał izolacyjny | PA |
| Grupa materiału izolacyjnego | I |
| CTI wg IEC 60112 | 600 |
| Klasa palności wg UL 94 | V0 |
| Badanie rozżarzonym drutem palności płomieniem materiałów wg EN 60695-2-12 | 850 |
| Badanie rozżarzonym drutem zapalności materiałów wg EN 60695-2-13 | 775 |
| Temperatura próby wciskania kulki wg EN 60695-10-2 | 125 °C |
| Dane materiałowe – element aktywujący | |
| Kolor (Element aktywujący) | pomarańczowy (2003) |
| Materiał izolacyjny | PBT |
| Grupa materiału izolacyjnego | I |
| CTI wg IEC 60112 | 600 |
| Klasa palności wg UL 94 | V0 |
| Rysunek wymiarowy |
|
| Raster | 7,5 mm |
| Szerokość [w] | 20,7 mm |
| Wysokość [h] | 15 mm |
| Długość [l] | 25,6 mm |
| Uwaga dotycząca eksploatacji | Złącza wtykowe COMBICON są zgodnie z normą DIN EN 61984 złączami bez mocy łączeniowej (COC). Przy zgodnej z przepisami eksploatacji nie wolno ich podłączać ani odłączać pod napięciem i obciążeniem. |
| Przyłącze przewodu | |
| Specyfikacja pomiarowa | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Próba uszkodzenia i poluzowania przewodu | |
| Specyfikacja pomiarowa | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Wielokrotne podłączanie i odłączanie | |
| Specyfikacja pomiarowa | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Próba wyciągania | |
| Specyfikacja pomiarowa | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Przekrój przewodu/rodzaj przewodu/siła ciągnąca wartość zadana/wartość rzeczywista | 0,2 mm² / sztywny / > 10 N |
| 0,2 mm² / giętki / > 10 N | |
| 2,5 mm² / sztywny / > 50 N | |
| 2,5 mm² / giętki / > 50 N | |
| Siły wtykania/wyciągania | |
| Specyfikacja pomiarowa | DIN EN 60512-13-2:2006-11 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Liczba cykli | 25 |
| Siła wtykania na biegun ok. | 8 N |
| Siła wyciągania na biegun ok. | 6 N |
| Wytrzymałość napisów | |
| Specyfikacja pomiarowa | DIN EN 60068-2-70:1996-07 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Polaryzacja i kodowanie | |
| Specyfikacja pomiarowa | DIN EN 60512-13-5:2006-11 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Kontrola wizualna | |
| Specyfikacja pomiarowa | DIN EN 60512-1-1:2003-01 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Kontrola wymiarów | |
| Specyfikacja pomiarowa | DIN EN 60512-1-2:2003-01 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Badanie odporności na drgania | |
| Specyfikacja pomiarowa | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Częstotliwość | 10 - 150 - 10 Hz |
| Prędkość przesuwu | 1 oktawa/min |
| Amplituda | 0,35 mm (10 Hz ... 60,1 Hz) |
| Przyspieszenie | 5g (60,1 Hz ... 150 Hz) |
| Czas pomiaru na oś | 2,5 h |
| Kierunki pomiaru | Oś X, Y i Z |
| Badanie trwałości | |
| Specyfikacja pomiarowa | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Znamionowe napięcie impulsowe na wysokości morza | 7,3 kV |
| Rezystancja styku R1 | 0,9 mΩ |
| Rezystancja styku R2 | 1 mΩ |
| Liczba cykli podłączania-odłączania | 25 |
| Rezystancja izolacji sąsiednich biegunów | > 5 MΩ |
| Test klimatyczny | |
| Specyfikacja pomiarowa | DIN EN ISO 6988:1997-03 |
| Obciążenie korozyjne | 0,2 dm3 SO2 na 300 dm3/40 °C/1 cykl |
| Obciążenie wysoką temperaturą | 105 °C/168 h |
| Napięcie przemienne wytrzymywane | 3,31 kV |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -40 °C ... 100 °C (W zależności od krzywej redukcyjnej) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 70 °C |
| Względna wilgotność powietrza (składowanie/transport) | 30 % ... 70 % |
| Temperatura otoczenia (montaż) | -5 °C ... 100 °C |
| Badanie termiczne | Grupa badań C | |
| Specyfikacja pomiarowa | DIN EN 60512-5-1:2003-01 |
| Sprawdzona liczba pinów | 12 |
| Rezystancja izolacji | |
| Specyfikacja pomiarowa | DIN EN 60512-3-1:2003-01 |
| Rezystancja izolacji sąsiednich biegunów | > 5 MΩ |
| Odstępy izolacyjne powietrzne i powierzchniowe | | |
| Specyfikacja pomiarowa | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupa materiału izolacyjnego | I |
| Odporność na prądy pełzające (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Znamionowe napięcie izolacji (III/3) | 400 V |
| Znamionowe napięcie udarowe (III/3) | 6 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/3) | 5,5 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/3) | 5,5 mm |
| Znamionowe napięcie izolacji (III/2) | 630 V |
| Znamionowe napięcie udarowe (III/2) | 6 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/2) | 5,5 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/2) | 5,5 mm |
| Znamionowe napięcie izolacji (II/2) | 1000 V |
| Znamionowe napięcie udarowe (II/2) | 6 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (II/2) | 5,5 mm |
| minimalny odstęp izolacyjny powierzchniowy (II/2) | 5,5 mm |
| Rodzaj opakowania | zapakowany w karton |
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 12 A | 24 - 12 | ||
| Usegroup D | ||||
| 300 V | 10 A | 24 - 12 | ||
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 10 A | 26 - 12 | ||
| Usegroup D | ||||
| 300 V | 10 A | 26 - 12 | ||
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| 400 V | 12 A | 0,2 - 2,5 |
