LPTA 2,5/ 4-5,0 BU - Terminal przyłączeniowy do PCB

1749077

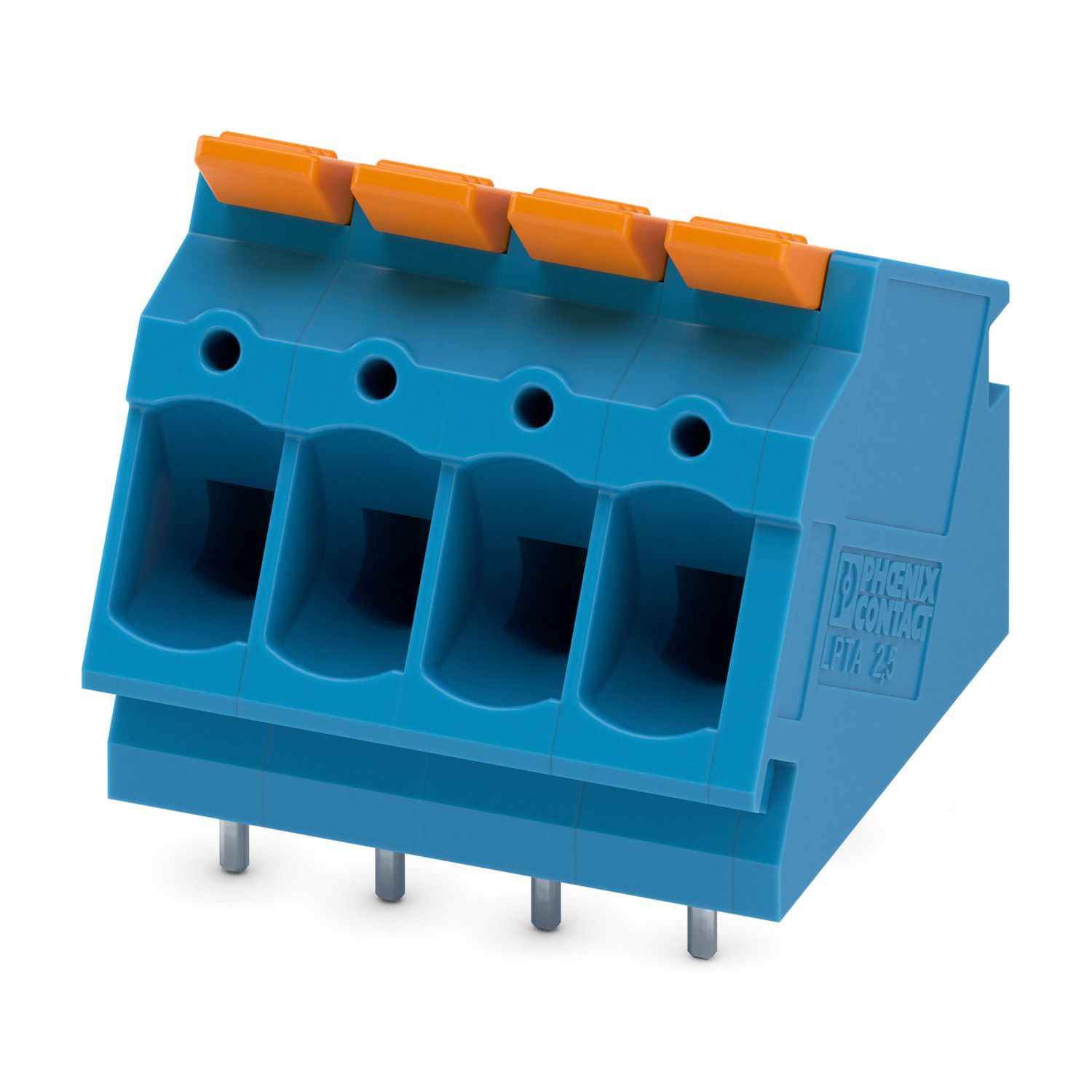

Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 24 A, napięcie znamionowe (III/2): 400 V, przekrój znamionowy: 2,5 mm², liczba rzędów: 1, liczba pinów na rząd: 4, rodzina produktów: LPTA 2,5/, raster: 5 mm, rodzaj przyłącza: Przyłącze dźwigniowe Push-in, montaż: Lutowanie na fali, kierunek przyłączania przewód/płytka: 30 °, kolor: niebieski, Układ pinów: Liniowe ustawienie kołków, Długość pinu [P]: 3,5 mm, rodzaj opakowania: zapakowany w karton

Szczegóły produktu

Typ produktu	Zacisk płytki drukowanej nie wtykowy
Rodzina produktów	LPTA 2,5/
Linia produktowa	COMBICON Terminals M
Liczba biegunów	4
Raster	5 mm
Liczba rzędów	1
Pinlayout	Liniowe ustawienie kołków

Właściwości
Prąd znamionowy I_N	24 A
Napięcie znamionowe U_N	400 V
Napięcie znamionowe (III/3)	320 V
Znamionowe napięcie udarowe (III/3)	4 kV
Napięcie znamionowe (III/2)	400 V
Znamionowe napięcie udarowe (III/2)	4 kV
Napięcie znamionowe (II/2)	630 V
Znamionowe napięcie udarowe (II/2)	4 kV

Technika przyłączeniowa
Przekrój znamionowy	2,5 mm²
Przyłącze przewodu
Rodzaj przyłącza	Przyłącze dźwigniowe Push-in
Przekrój przewodu sztywnego	0,2 mm² ... 4 mm² (Podłączenie przewodu przy otwartym punkcie połączeniowym)
	0,5 mm² ... 4 mm² (Połączenie Push-in)
Przekrój przewodu giętkiego	0,2 mm² ... 4 mm²
Przekrój przewodu AWG	24 ... 12
Przekrój przewodu giętkiego z tulejką bez płaszcza z tworzywa	0,25 mm² ... 2,5 mm² (Podłączenie przewodu przy otwartym punkcie połączeniowym)
	1,5 mm² ... 2,5 mm² (Połączenie Push-in)
Przekrój przewodu giętkiego z tulejką z płaszczem z tworzywa	0,25 mm² ... 2,5 mm² (Podłączenie przewodu przy otwartym punkcie połączeniowym)
	0,5 mm² ... 2,5 mm² (Połączenie Push-in)
2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego	0,5 mm² ... 1,5 mm²
Długość odizolowania	10 mm ... 12 mm

Sposób montażu	Lutowanie na fali
Pinlayout	Liniowe ustawienie kołków

Dane materiałowe - obudowa
Wskazówka	Zgodność z WEEE/RoHS, bez wąsów wg IEC 60068-2-82/JEDEC JESD 201
materiał styku	Stop miedzi
Jakość powierzchni	ocynowanie galwaniczne
Powierzchnia metalowa w punkcie połączeniowym (warstwa wierzchnia)	Cyna (10 - 16 µm Sn)
Powierzchnia metalowa w obszarze lutowania (warstwa wierzchnia)	Cyna (10 - 16 µm Sn)
Dane materiałowe - obudowa
Kolor (Obudowa)	niebieski (5015)
Materiał izolacyjny	PA
Grupa materiału izolacyjnego	I
CTI wg IEC 60112	600
Klasa palności wg UL 94	V0
Badanie rozżarzonym drutem palności płomieniem materiałów wg EN 60695-2-12	850
Badanie rozżarzonym drutem zapalności materiałów wg EN 60695-2-13	775
Temperatura próby wciskania kulki wg EN 60695-10-2	125 °C
Dane materiałowe – element aktywujący
Kolor (Element aktywujący)	pomarańczowy (2003)
Materiał izolacyjny	PA GF
Grupa materiału izolacyjnego	I
CTI wg IEC 60112	600
Klasa palności wg UL 94	V0

Rysunek wymiarowy
Raster	5 mm
Szerokość [w]	21,5 mm
Wysokość [h]	23,78 mm
Długość [l]	21,35 mm
Wysokość	20,28 mm
Długość kołka lutowniczego [P]	3,5 mm
Wymiary kołka	0,84 x 0,7 mm
Konstrukcja PCB
Średnica otworu	1,3 mm

Próba uszkodzenia i poluzowania przewodu
Specyfikacja pomiarowa	DIN EN 60999-1 (VDE 0609-1):2000-12
Wynik	Badanie zakończone wynikiem pozytywnym
Próba wyciągania
Specyfikacja pomiarowa	DIN EN 60999-1 (VDE 0609-1):2000-12
Przekrój przewodu/rodzaj przewodu/siła ciągnąca wartość zadana/wartość rzeczywista	0,2 mm² / sztywny / > 10 N
	0,2 mm² / giętki / > 10 N
	4 mm² / sztywny / > 60 N
	4 mm² / giętki / > 60 N
	0,5 mm² / sztywny / > 20 N

Badanie nagrzewania
Specyfikacja pomiarowa	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Wymagane sprawdzanie przyrostów temperatury	Suma temperatury otoczenia i nagrzania złączki przyłączeniowej PCB nie może przekraczać górnej temperatury granicznej.
Badanie prądem krótkotrwałym wytrzymywanym
Specyfikacja pomiarowa	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Rezystancja izolacji
Specyfikacja pomiarowa	DIN EN 60512-3-1:2003-01
Rezystancja izolacji sąsiednich biegunów	> 5 MΩ
Odstępy izolacyjne powietrzne i powierzchniowe \|
Specyfikacja pomiarowa	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Grupa materiału izolacyjnego	I
Znamionowe napięcie izolacji (III/3)	320 V
Znamionowe napięcie udarowe (III/3)	4 kV
minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/3)	3 mm
minimalny odstęp izolacyjny powierzchniowy (III/3)	4 mm
Znamionowe napięcie izolacji (III/2)	400 V
Znamionowe napięcie udarowe (III/2)	4 kV
minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/2)	3 mm
minimalny odstęp izolacyjny powierzchniowy (III/2)	3 mm
Znamionowe napięcie izolacji (II/2)	630 V
Znamionowe napięcie udarowe (II/2)	4 kV
minimalny odstęp izolacyjny powietrzny - pole niejednorodne (II/2)	3 mm
minimalny odstęp izolacyjny powierzchniowy (II/2)	3,2 mm

Badanie odporności na drgania
Specyfikacja pomiarowa	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Częstotliwość	10 - 150 - 10 Hz
Prędkość przesuwu	1 oktawa/min
Amplituda	0,35 mm (10 Hz ... 60,1 Hz)
Przyspieszenie	50 m/s² (60,1 Hz ... 150 Hz)
Czas pomiaru na oś	2,5 h
Kierunki pomiaru	Oś X, Y i Z
Badanie rozżarzonym drutem
Specyfikacja pomiarowa	DIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Temperatura	850 °C
Czas działania	5 s
Starzenie
Specyfikacja pomiarowa	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Warunki otoczenia
Temperatura otoczenia (praca)	-40 °C ... 105 °C (W zależności od wykresu obciążalności prądowej / zmniejszenia obciążalności)
Temperatura otoczenia (składowanie/transport)	-40 °C ... 70 °C
Względna wilgotność powietrza (składowanie/transport)	30 % ... 70 %
Temperatura otoczenia (montaż)	-5 °C ... 100 °C

Rodzaj opakowania	zapakowany w karton

Dane handlowe

Numer artykułu	1749077
Jednostka opakowania	100 Szt.
Minimalne zamówienie	1 000 Szt.
Klucz sprzedaży	AAMTAB
Klucz produktu	AAMTAB
GTIN	4067923313170
Waga jednej sztuki (z opakowaniem)	7,66 g
Waga jednej sztuki (bez opakowania)	7,138 g
Numer taryfy celnej	85369010
Kraj pochodzenia	PL

Klasyfikacje

Dopuszczenia

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
Usegroup F
	320 V	20 A	24 - 12
Usegroup G
	300 V	10 A	24 - 12

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
Usegroup B
	300 V	20 A	24 - 12
Usegroup D
	300 V	10 A	24 - 12

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
Standard	400 V	24 A		0,2 - 2,5
Alternatywa 1	400 V	32 A		0,2 - 4

Environmental product compliance

Produkty kompatybilne

Korzyści

Niewymagający narzędzi mechanizm dźwigniowy umożliwia podłączanie i odłączanie przewodów z tulejkami lub bez

Jednoznaczne pozycje dźwigienki informują niezawodnie o zamknięciu lub otwarciu przestrzeni zaciskowej

Określona siła zacisku zapewnia stabilne długotrwałe połączenie

Oszczędzające czas zaciski Push-in umożliwiają podłączanie przy zamkniętej dźwigience

Intuicyjna obsługa dzięki dźwigience w innym kolorze

ECLASS-13.0	27460101
ECLASS-15.0	27460101

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak (Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Brak substancji niebezpiecznych powyżej wartości granicznych
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Brak substancji o stężeniu masowym powyżej 0,1%
