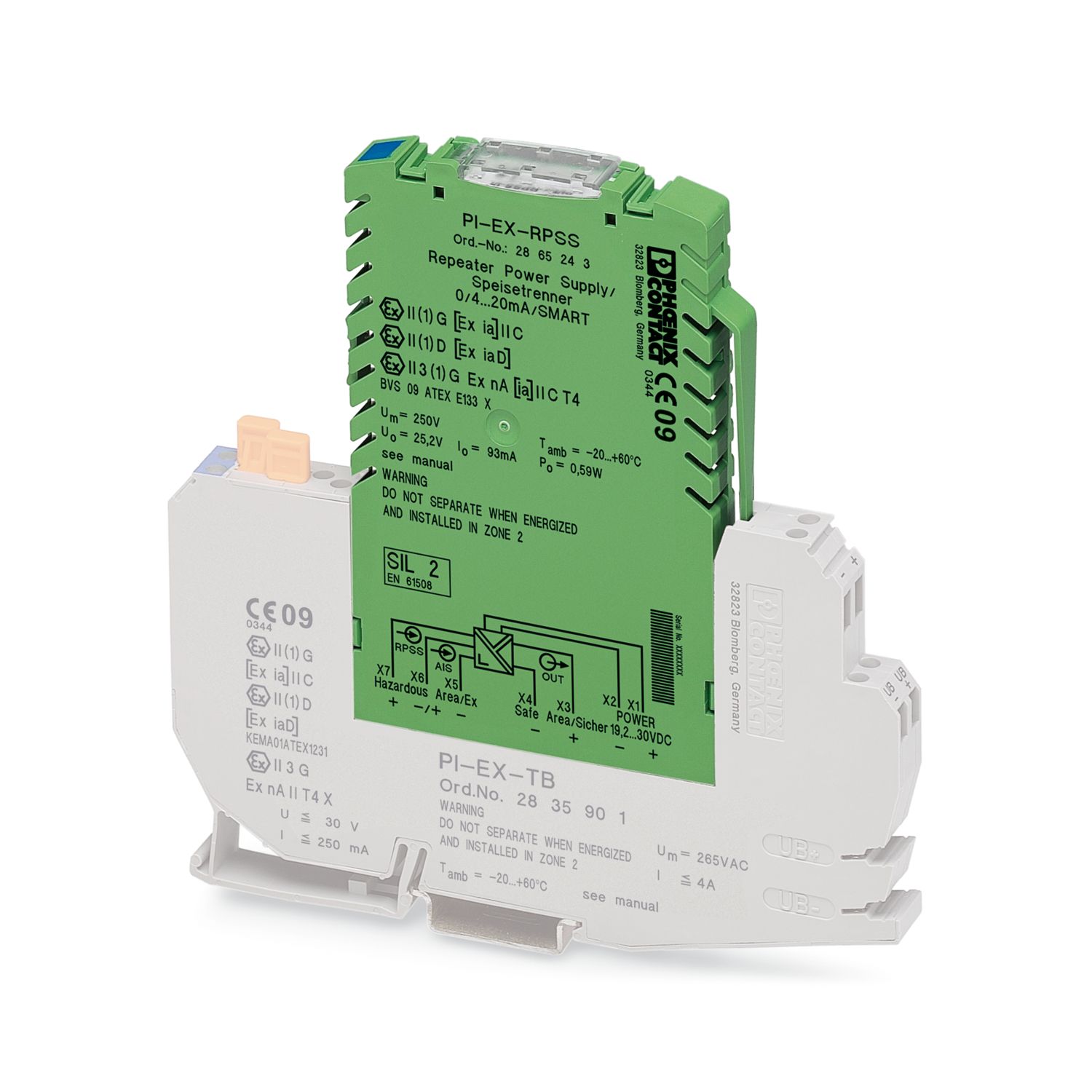

PI-EX-RPSS
-
Separator zasilania
2865243
Wejście analogowe w wykonaniu iskrobezpiecznym: separator zasilania, kompatybilny z HART. Zasila 2-przewodowe iskrobezpieczne przetworniki pomiarowe zainstalowane w obszarze Ex i przesyła sygnał 4 mA ... 20 mA do obciążenia w obszarze bezpiecznym. 3-drożna separacja galwaniczna (wejście/wyjście/zasilanie).
Szczegóły produktu
| Typ produktu | Kondycjoner sygnału |
| liczba kanałów | 1 |
| Właściwości izolacji | |
| Kategoria przepięciowa | II |
| Stopień zanieczyszczenia | 2 |
| Galwaniczna separacja | Izolacja 3-drożna |
| Separacja galwaniczna między wejściem i wyjściem | tak |
| Maksymalna utrata mocy w warunkach znamionowych | < 1,1 W (24 V DC / 20 mA) |
| < 0,9 W (24 V DC / 20 mA) | |
| odpowiedź na wymuszenie skokowe (10-90%) | < 600 µs (przy skoku 4 mA ... 20 mA) |
| Maks. współczynnik temperaturowy | < 0,01 %/K |
| maksymalny błąd przenoszenia | < 0,1 % (wartości granicznej) |
| Typowy błąd transmisji | < 0,05 % (wartości granicznej) |
| Separacja galwaniczna Wejście/wyjście/zasilanie | |
| Znamionowe napięcie izolacji | 300 Veff |
| Napięcie probiercze | 2,5 kV AC (50 Hz, 60 s) |
| Izolacja | Bezpieczna separacja wg IEC/EN 61010-1 |
| Separacja galwaniczna wejście/wyjście | |
| Separacja galwaniczna | 375 V (Wartość szczytowa wg IEC/EN 60079-11) |
| Separacja galwaniczna wejście/zasilanie | |
| Separacja galwaniczna | 375 V (Wartość szczytowa wg IEC/EN 60079-11) |
| Zasilanie | |
| Zakres napięcia zasilania | 19,2 V DC ... 30 V DC |
| Pobór prądu maksymalny | < 60 mA (przy 24 V DC) |
| Straty mocy | < 1,1 W (przy 24 V DC /20 mA) |
| Sygnał: Prąd | |
| Opis wejścia | iskrobezpieczny |
| Sygnał wejściowy prąd | 4 mA ... 20 mA |
| Napięcie zasilania przetwornika | > 16 V (przy 20 mA) |
| > 15,3 V (przy 22,5 mA) | |
| Sygnał: Prąd | |
| Sygnał wyjściowy prąd | 4 mA ... 20 mA (aktywny) |
| 4 mA ... 20 mA (bierne, zew. napięcie źródła 14 V ... 26 V) | |
| obciążenie/moc wyjścia prądowego | < 600 Ω (przy 20 mA) |
| < 525 Ω (przy 22,5 mA) | |
| Pulsacja wyjścia | < 20 mVeff |
| Charakteryst. wyj. w razie awarii | 0 mA (Przerwanie przewodu na wejściu) |
| ≥ 24 mA (Zwarcie przewodów na wejściu) | |
| Parametry bezpieczeństwa | |
| Max. napięcie wyjścia Uo | 25,2 V |
| Max. prąd wyjścia Io | 93 mA |
| Max. moc wyjścia Po | 590 mW |
| Napięcie maksymalne z punktu widzenia bezpieczeństwa technicznego Um | 253 V AC |
| IIB: Max. zewnętrzna indukcyjność Lo / Max. zewnętrzna pojemność Co | 4 mH / 820 nF |
| IIC: Max. zewnętrzna indukcyjność Lo / Max. zewnętrzna pojemność Co | 2 mH / 107 nF |
| Komunikacja danych (bypass) | |
| Funkcja HART | tak |
| Obsługiwane protokóły | Zgodność z protokołem HART |
| Wskaźnik stanu | LED napięcie zasilania, PWR (zielona) |
| Rysunek wymiarowy |
|
| Szerokość | 12,4 mm |
| Wysokość | 79 mm |
| Głębokość | 118,4 mm |
| Kolor | zielony (RAL 6021) |
| Klasa palności wg UL 94 | V0 |
| Materiał obudowy | PBT i poliamid PA bez wzmocnienia |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -20 °C ... 60 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 80 °C |
| Dopuszczalna wilgotność powietrza (praca) | 10 % ... 95 % (bez kondensacji) |
| CE | |
| Certyfikat | Zgodność z CE |
| Informacja | dodatkowo EN 61326 |
| ATEX | |
| Oznaczanie | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA [ia Ga] IIC T4 Gc | |
| Safety Integrity Level (SIL, IEC 61508) | |
| Oznaczanie | 2 |
| EAC Ex | |
| Oznaczanie | [Ex ia Ga] IIC |
| Certyfikat | RU C-DE.AB72.B.00097/19 |
| Galwaniczna separacja | Izolacja 3-drożna |
