PSR-PC51-1NO-1NC-24DC-SC - Przekaźnik sprzęgający

2702522

Przekaźnik sprzęgający do separacji galwanicznej i adaptacji mocy do zastosowań SIL 3 F&G, Low Demand, diagnostyka obciążenia w stanie wyłączenia i włączenia pod kątem przerwania przewodu i zwarcia, 1 tor prądowy zezwolenia, filtr impulsu testowego, wtykana złączka z zaciskiem śrubowym, szerokość 17,5 mm

Szczegóły produktu

Wskazówka dotycząca zastosowania
Wskazówka dotycząca zastosowania	Wyłącznie do użytku przemysłowego
Ograniczenie użycia
Wskazówka dot. CCCex	Brak możliwości używania w obszarach zagrożonych wybuchem w Chinach.

Typ produktu	Przekaźnik sprzęgający
Rodzina produktów	PSRmini
Zastosowanie	Bezpieczne włączanie
	Low Demand
	Ex
Wysterowanie	1- i 2-kanałowy
Typ przekaźn.	Przekaźnik elektromechaniczny
Właściwości izolacji
Kategoria przepięciowa	III
Stopień zabrudzenia	2
Czasy
Typ. czas przyciągania przy U_s	typ. 100 ms (przy wysterowaniu przez A1-A2)
typowy czas opadania	typ. 30 ms (przy wysterowaniu przez A1-A2)
Czas ponownej gotowości	1 s (przy wysterowaniu przez A1-A2)
	3 s (Czas gotowości diagnostyki po utworzeniu U_D)

Maksymalna utrata mocy w warunkach znamionowych	3,8 W (przy U_B = 26,4 V DC, U_BD = 26,4 V DC, I_L = 3 A)
Znamionowy rodzaj pracy	100 % ED
Znamionowe napięcie izolacji	250 V AC
Znamionowe napięcie udarowe / Izolacja	Izolacja podstawowa 4 kV między wszystkimi torami prądowymi a obudową
	Bezpieczna separacja, wzmocniona izolacja 6 kV od (A1/A2, 24V/0V, 21/22 i TP1/TP2/TP3) do toru prądowego zezwolenia (L, L´, LO, LO´, NI, NI´, N,N´)
Zasilanie
Oznaczenie	A1/A2
Znamionowe napięcie zasilania obwodu sterowniczego U_S	24 V DC -15 % / +10 %
Nominalny sterujący prąd zasilania I_S	typ. 75 mA
Pobór mocy na U_S	typ. 2 W (przy U_S/U_D; stan włączenia)
Prąd załączenia	maks. 100 mA
Czas filtrowania	2 ms (na A1-A2 przy przepięciach łączeniowych przy U_s)
	maks. 2 ms (w A1-A2; szerokość impulsów testowych Low)
	≥ 100 ms (w A1-A2; częstotliwość impulsów testowych Low)
	maks. 17 ms (w A1-A2; szerokość impulsów testowych High)
	≥ 800 ms (w A1-A2; częstotliwość impulsów testowych High)
Układ ochronny	Ochrona przed przepięciami; Dioda transil 36 V
	Zabezpieczenie przed pomyleniem biegunów
Zasilanie
Oznaczenie	24V/0V
Napięcie diagnostyczne U_D	24 V DC -20 % / +25 %
Prąd wejściowy w U_D	35 mA (dla U_D = 24 V)
	45 mA (dla U_D = 19 V)
	25 mA (dla U_D = 30 V)
Prąd załączania w U_D	1,5 A (Δt < 10 µs)
Pobór mocy na U_D	typ. 0,9 W (przy U_D; stan wyłączenia)
Układ ochronny	Ochrona przed przepięciami; Dioda transil 33 V
	Zabezpieczenie przed pomyleniem biegunów

Cyfrowe: Punkty do testu okresowego (T1, T2, T3)
Liczba wejść	3
Prąd załączenia	typ. 200 mA
Układ ochronny	Ochrona przed przepięciami; Dioda transil 36 V
Pobór prądu	typ. 20 mA (Wejście TP1)
	typ. 20 mA (Wejście TP2)
	typ. 30 mA (Wejście TP3)

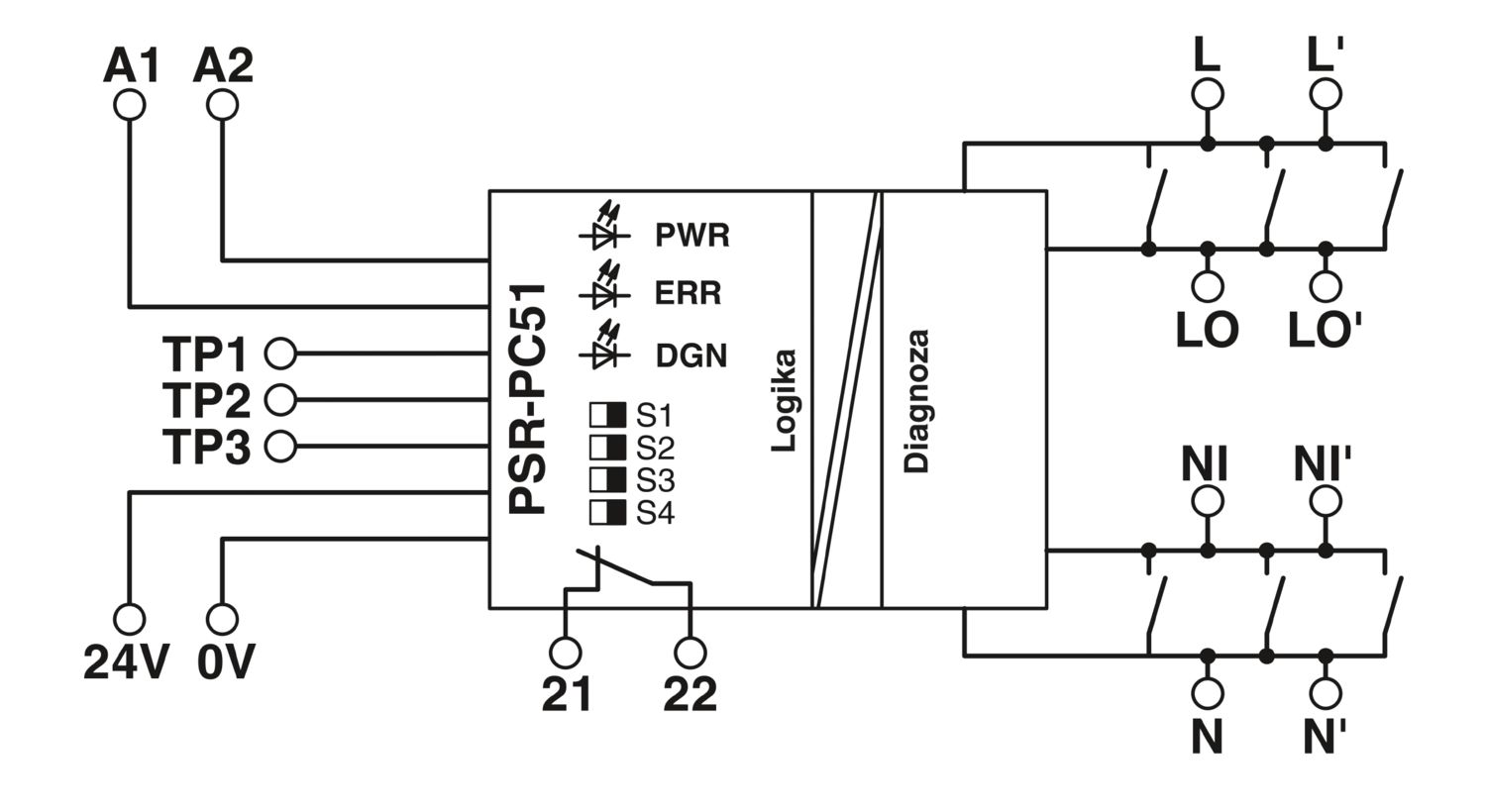

Przekaźnik elektromechaniczny: Tor prądowy zezwolenia (L-LO-NI-N / L'-LO'-NI'-N')
Opis wyjścia	zestyki zwierne bezpieczne
Liczba wyjść	1 (bezzwłoczny)
Rodzaj zestyku	1 prądowy tor zezwolenia
materiał styków	AgNi, z cienkim złoceniem, stop Ag
Napięcie łączeniowe	min. 16 V AC/DC
	maks. 250 V AC
	maks. 125 V DC
Moc łączeniowa	min. 1 W
Prąd załączenia	min. 50 mA
	maks. 5 A (Δt  1 s)
Obciążalność prądowa trwała zestyku	3 A (Uwzględnić zmniejszenie obciążalności, rodzaj i napięcie obciążenia)
Kwadrat prąd sumaryczny	9 A² (Przestrzegać krzywej zmniejszania obciążalności)
Częstotliwość łączenia	maks. 0,5 Hz
Trwałość mechaniczna	ok. 5x 10⁷ cykli łączeniowych
Przekaźnik elektromechaniczny: Tor komunikacyjny prądowy (21/22)
Opis wyjścia	Zestyk rozwierny bez bezpieczeństwa funkcjonalnego
Liczba wyjść	1 (Bezzwłoczne, bezpotencjałowe)
Rodzaj zestyku	1 tor sygnalizacyjny
Prąd łączeniowy	maks. 100 mA
Prąd załączenia	≤ 800 mA (Δt  100 ms)
Zabezpieczenie zwarciowe	nie

Technika przyłączeniowa
wtykowe	tak
Przyłącze przewodu
Rodzaj przyłącza	Przyłącze śrubowe
Przekrój przewodu sztywnego	0,2 mm² ... 2,5 mm²
Przekrój przewodu giętkiego	0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG	24 ... 12
Długość odizolowania	7 mm
Gwint śruby	M3

Wskaźnik stanu	1 x LED (zielona)
wskaźnik napięcia roboczego	1 LED (żółta)
Wyświetlanie błędów	1 x dioda LED (czerwona)

Szerokość	17,5 mm
Wysokość	112,2 mm
Głębokość	114,5 mm

Kolor (Obudowa)	żółty (RAL 1018)
Materiał obudowy	Frianyl A63 RV0

Parametry bezpieczeństwa: EN 50156-2
Safety Integrity Level (SIL)	3 (Referencja IEC 61508)
Parametry bezpieczeństwa: IEC 61508 - Low-Demand
Safety Integrity Level (SIL)	3

Warunki otoczenia
Stopień ochrony	IP20
Rodzaj ochrony miejsce montażu min.	IP54
Temperatura otoczenia (praca)	-25 °C ... 60 °C (Przestrzegać krzywej zmniejszania obciążalności)
Temperatura otoczenia (składowanie/transport)	-40 °C ... 65 °C
Wys. zastosowania	≤ 2000 m (ponad NN)
Max. dop. wilgotność powietrza (przechowywanie/transport)	75 % (wartości średnie, 85% okazjonalnie, bez obroszenia)
Maks. dop. wilgotność powietrza (praca)	75 % (wartości średnie, 85% okazjonalnie, bez obroszenia)
Udar	15g, 11 ms
Drgania (praca)	10 Hz ... 150 Hz, 2g
Ciśnienie powietrza (praca)	79 kPa ... 106 kPa
Ciśnienie powietrza (składowanie/transport)	79 kPa ... 106 kPa

ATEX
Oznaczanie	 II 3G Ex ec nC IIC T4 Gc
Certyfikat	DEMKO 19 ATEX 2240X
IECEx
Oznaczanie	Ex ec nC IIC T4 Gc
Certyfikat	IECEx ULD 19.0023X
UL, USA / Kanada
Oznaczanie	cULus
Certyfikat	E140324
UL Ex, USA / Kanada
Oznaczanie	Class I, Zone 2, AEx ec nC IIC T4 / Ex ec nC IIC Gc T4 X
	Class I, Div. 2, Groups A, B, C, D, T4
Certyfikat	E360692
CE
Oznaczanie	zgodność z CE
Test symulujący warunki otoczenia
Oznaczanie	G3
Certyfikat	ISA-S71.04
CCC / China-Ex
Oznaczanie	Ex ec nC IIC T4 Gc
Certyfikat	2022122304115696

Sposób montażu	Montaż na szynie DIN
Informacja montażu	patrz krzywa redukcyjna
Pozycja montażu	poziomo lub pionowo

Dane handlowe

Numer artykułu	2702522
Jednostka opakowania	1 Szt.
Minimalne zamówienie	1 Szt.
Klucz sprzedaży	DNA182
Klucz produktu	DNA182
Strona katalogu	Strona 253 (C-6-2019)
GTIN	4055626283388
Waga jednej sztuki (z opakowaniem)	249,42 g
Waga jednej sztuki (bez opakowania)	151,47 g
Numer taryfy celnej	85364190
Kraj pochodzenia	DE

Klasyfikacje

Dopuszczenia

Environmental product compliance

Produkty kompatybilne

Akcesoria

Korzyści

Monitorowanie zwarcia doziemnego

Nadaje się do zastosowań Low Demand do SIL 3 wg IEC 61508, IEC 61511 i EN 50156

Konfigurowalna diagnostyka stanu załączenia i wyłączenia

Aktywna sygnalizacja zwrotna błędów poprzez A1 na wyjściu cyfrowym

Zintegrowany filtr impulsu testowego DCS

1 tor prądowy zezwolenia, 1 prądowy tor sygnalizacyjny

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak
zwolnienia/wyłączenia, o ile są znane	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
