HC-B 16-TMS-100/O1STM32G-EMV
-
Obudowy EMC
1690189

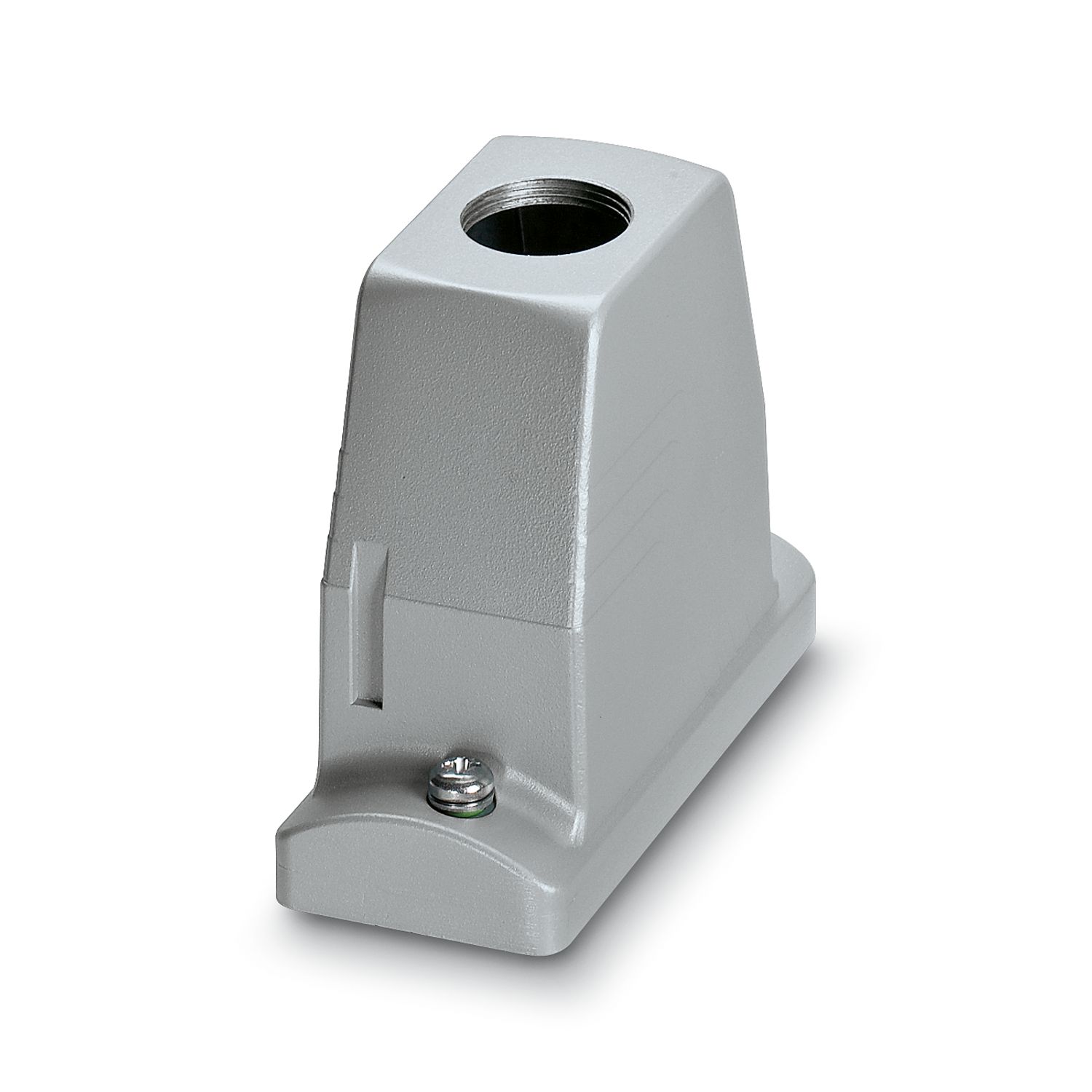

Obudowa tulejowa HEAVYCON ADVANCE EMC B16, z ryglowaniem śrubami, wys. 100 mm, z gwintem 1x M32, proste odejście kabla
Szczegóły produktu
| Informacje ogólne | do wkładek stykowych HC-B16, BB32, D40, DD72, HS6, HV6, M, K |
| Typ produktu | Obudowa z ryglowaniem śrubowym |
| Rodzaj obudowy | Obudowy wtyku |
| Zastosowanie | EMC |
| Konstrukcja | B16 |
| Rodzaj dławików | 1x M32 |
| Śruby mocujące | M6 |
| Wyprowadzenie kabla | proste |
| Moment dokręcania | 3 Nm (Śruba ryglująca) |
| Rysunek wymiarowy |
|
| Szerokość | 57 mm |
| Wysokość | 100 mm |
| Długość | 126 mm |
| Wymiary montażowe | |
| szerokość wycinka montażowego | 35 mm |
| Długość wycinka montażowego | 86 mm |
| Materiał uszczelki | NBR, przewodząca |
| Materiał obudowy | Ciśnieniowy odlew aluminium |
| Materiał powłoki obudowy | z powłoką EMC, srebrna |
| materiał pałąka ryglującego | Stal szlachetna |
| Warunki otoczenia | |
| Stopień ochrony | IP66 |
| IP68 (0,2 bar/24 h) | |
| IP69K | |
| Stopień ochrony (NEMA) | 4 (NEMA 250) |
| 4X (NEMA 250) | |
| 6P (NEMA 250) | |
| NEMA 250 | |
| Temperatura otoczenia (praca) | -40 °C ... 125 °C |
| Dane mechaniczne | |
| Rodzaj dławików | 1x M32 |
| Informacja montażu | Aby zapewnić działanie styków ochronnych również w przypadku wtyków ukośnych, oba kołnierze do nabudowania muszą mieć wystarczający kontakt elektryczny do zabudowy na ścianie metalowej. |
| Aby uzyskać optymalne działanie ekranu, trzeba ze ściany szafki przyłączowej w obszarze uszczelki profilowanej usunąć lakier proszkowy, mający działanie izolujące. Moment dokręcający śruby ryglującej: 3 Nm. | |
| Śruby mocujące | M6 |
