HC-B 16-TMQ-76/M1PG21S
-
Obudowa
1771532

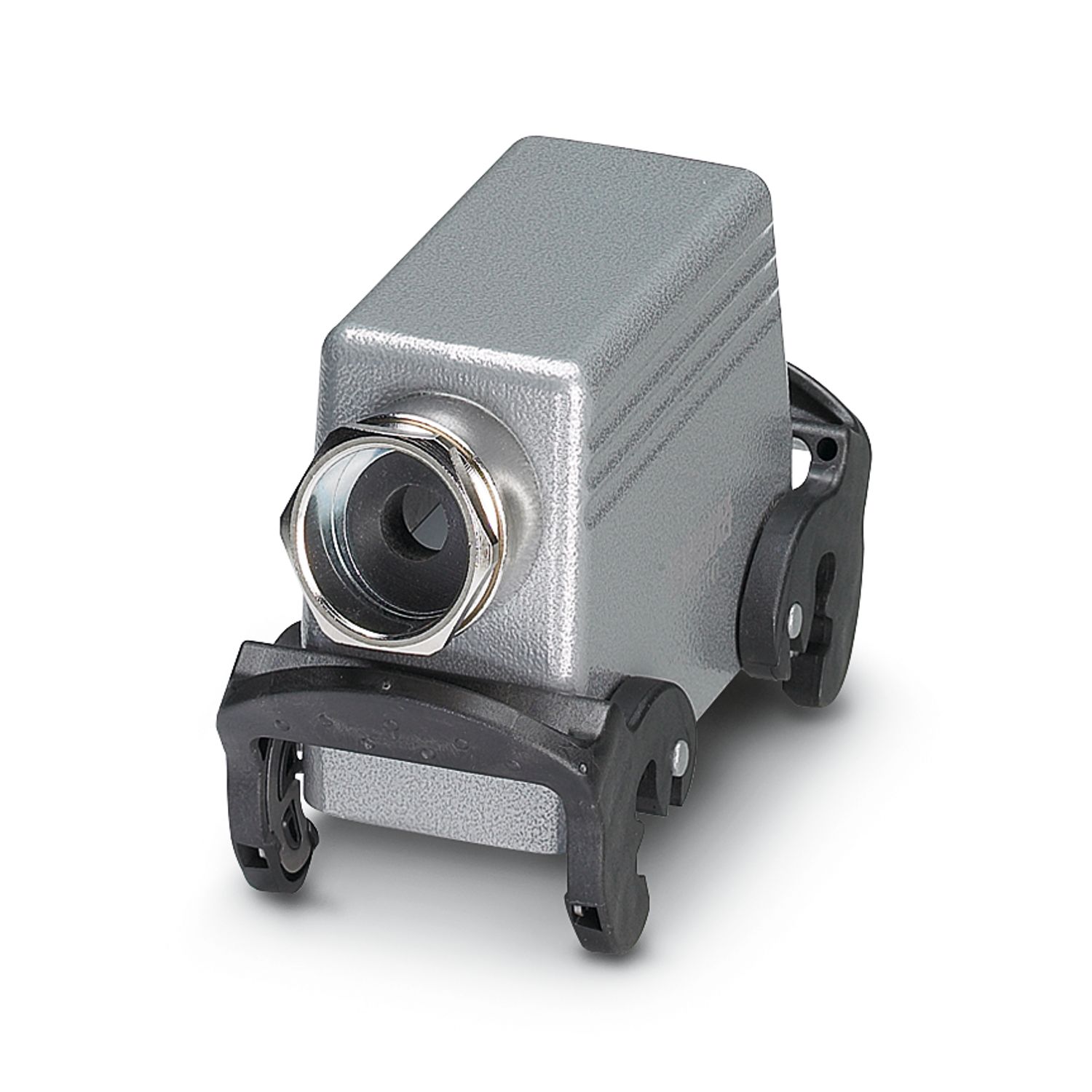

Obudowa tulej., z jarzmem poprzecznym, wys. 76 mm, z dławnicą, 1x Pg21, odejście kabla w bok
Szczegóły produktu
| Informacje ogólne | do wkładek stykowych HC-B16, BB32, BBB40, D40, DD72, HS6, M, K |
| Typ produktu | Obudowy z ryglowaniem pałąkami |
| Rodzaj obudowy | Obudowy wtyku |
| Zastosowanie | Standard |
| Konstrukcja | B16 |
| Ilość odejść kablowych | 1 |
| Rodzaj dławików | 1x Pg21 |
| Ekranowany | nie |
| Wyprowadzenie kabla | boczne |
| Przepust Pg | z |
| Rysunek wymiarowy |
|
| Szerokość | 43 mm |
| Wysokość | 76 mm |
| Długość | 94 mm |
| Rozwartość klucza do nakrętki kołpakowej | 28 mm |
| Materiał Połączenie śrubowe | Mosiądz, niklowany |
| Materiał uszczelki Uszczelka kabla | NBR |
| Materiał obudowy | Ciśnieniowy odlew aluminium |
| Materiał powłoki obudowy | malowana proszkowo, szara |
| materiał pałąka ryglującego | Stal szlachetna, uchwyt: PA-GF |
| Dane mechaniczne | |
| Rodzaj dławików | 1x Pg21 |
| typ ryglowania | Pałąk |
| Zewnętrzna średnica przewodu Przewód 1 | 10 mm ... 19 mm |
| Zewnętrzna średnica przewodu | 10 mm ... 19 mm |
| Warunki otoczenia | |
| Stopień ochrony | IP65 |
| Temperatura otoczenia (praca) | -40 °C ... 125 °C |
