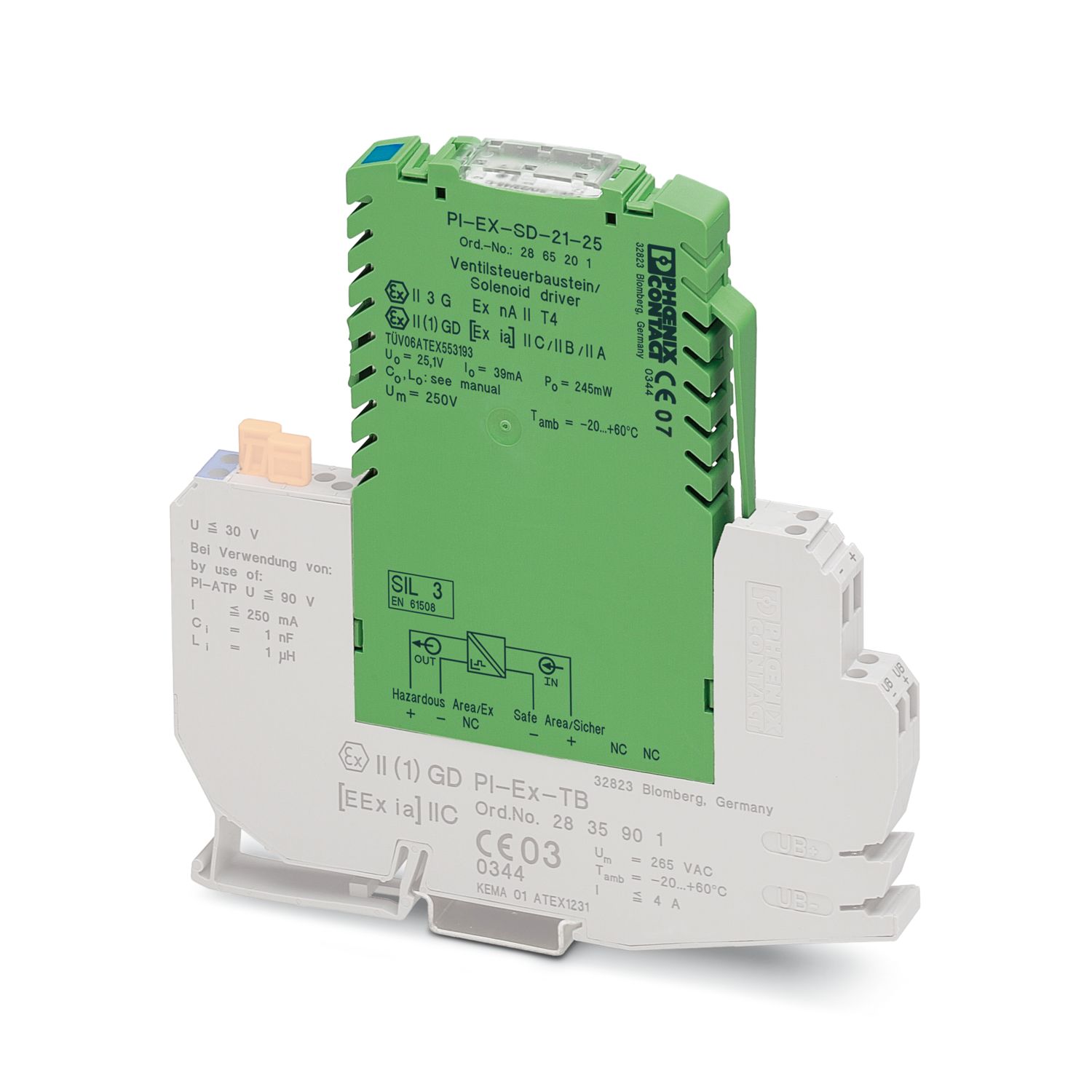

PI-EX-SD-21-25
-
Moduł sterowania zaworami
2865201
Moduł sterowania zaworem Ex i, wtykowy. Do wysterowania zamontowanych w strefach Ex iskrobezpiecznych zaworów elektromagnetycznych, modułów alarmowych oraz zwykłego wyposażenia elektrycznego. Do gazów grupy IIC, zasilany z pętli. Galwaniczna separacja.
Szczegóły produktu
| Typ produktu | Moduł sterowania zaworami |
| Kompatybilny zawór | Norgren Herion Coil 2080 / 2082 |
| Norgren Herion Coil 2081 / 2083 | |
| Norgren Herion Coil 2084 | |
| Hörbiger Piezo P8 38x RF-Nx-SPN65 30 V type | |
| Hörbiger Piezo P20 381RF-NG-CPN61 30 V type | |
| Samson Coil 3701-11 (6 V) | |
| Samson Coil 3701-12 (12 V) | |
| Samson Coil 3701-13 (24 V) | |
| Samson Coil 3963-11 (6 V) | |
| Samson Coil 3963-12 (12 V) | |
| Samson Coil 3963-13 (24 V) | |
| Samson Coil 3964-11 (6 V) | |
| Samson Coil 3964-12 (12 V) | |
| Samson Coil 3964-13 (24 V) | |
| Seitz Pilot valve PV 12F73 Ci oH | |
| Seitz Pilot valve PV 12F73 Xi oH | |
| Seitz Pilot valve PV 12F73 Xi oH-2 | |
| Wskazówka | Jest to wyciąg ze spisu możliwych kombinacji zaworów i modułów sterowania. |
| Maks. współczynnik temperaturowy | 0,01 %/K |
| Separacja galwaniczna wejście/wyjście | |
| Separacja galwaniczna | 375 V (Wartość szczytowa, wg EN 50020 / EN 60079-11) |
| Napięcie probiercze | 2,5 kV AC (50 Hz, 60 s) |
| Zasilanie | |
| Pobór prądu maksymalny | 50 mA (przy 24 V) |
| Straty mocy | maks. 0,9 W (przy 24 V) |
| Sygnał: Napięcie | |
| Liczba wejść | 1 |
| Sygnał wejściowy napięcie | 20 V DC ... 30 V DC |
| Sygnał wejściowy prąd | 15 mA DC ... 50 mA (45 mA dla Ue = 24 V DC) |
| Sygnał: Napięcie | |
| Liczba wyjść | 1 |

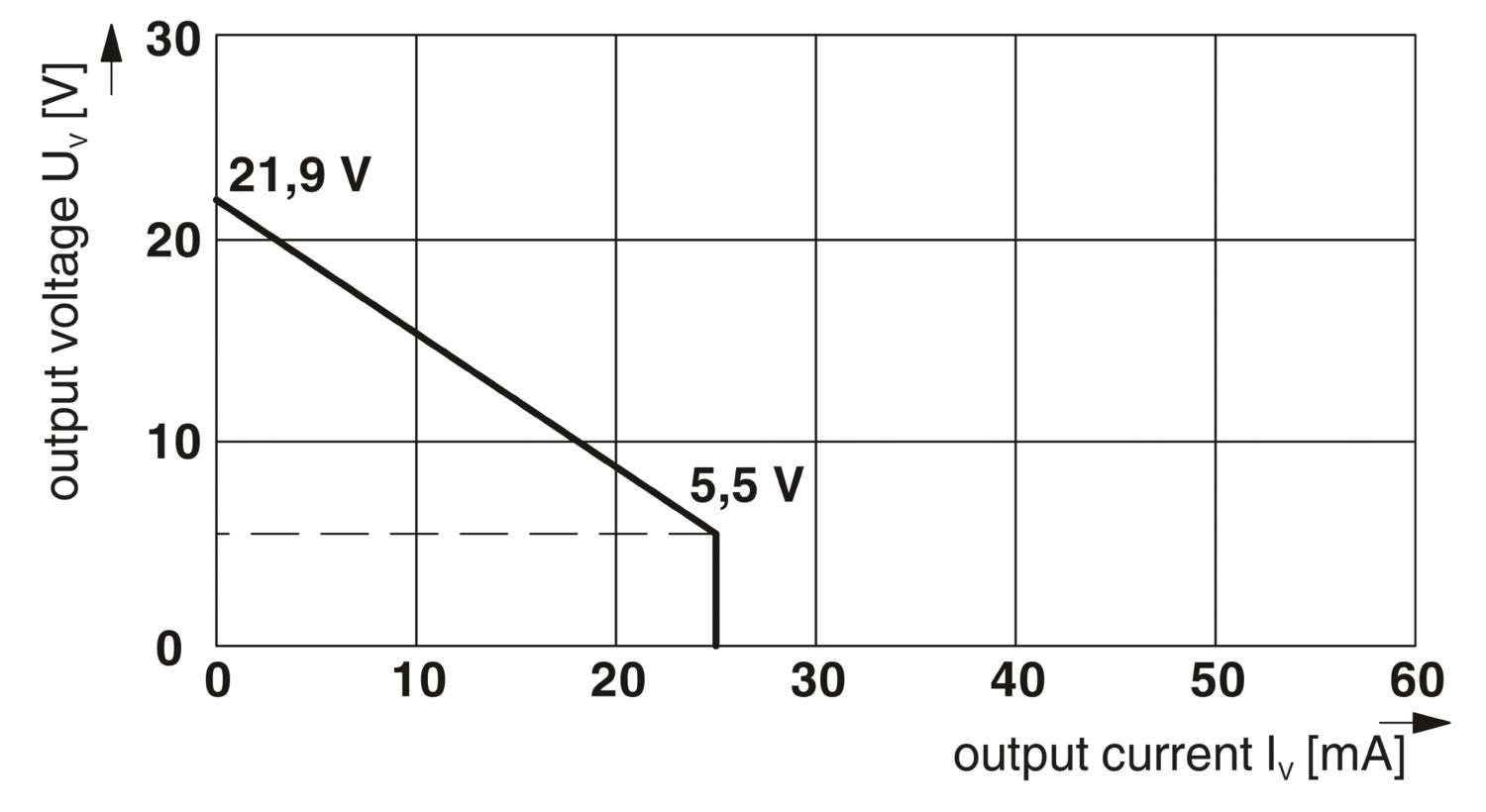

| Napięcie wyjściowe | 5,5 V (dla 25 mA) |
| Opór wyjścia | 654 Ω (rezystancja wewnętrzna Ri) |
| Ograniczenie prądu | 25 mA |
| Czas reakcji | < 30 ms |
| Napięcie biegu jałowego | 21,9 V |
| Odporne na zwarcia | tak |
| Parametry bezpieczeństwa | |
| Max. napięcie wyjścia Uo | 25,1 V |
| Max. prąd wyjścia Io | 39 mA |
| Max. moc wyjścia Po | 245 mW |
| Napięcie maksymalne z punktu widzenia bezpieczeństwa technicznego Um | 250 V AC (125 V DC) |
| IIA: Max. zewnętrzna indukcyjność Lo / Max. zewnętrzna pojemność Co | 20 mH / 0,66 µF |
| IIB: Max. zewnętrzna indukcyjność Lo / Max. zewnętrzna pojemność Co | 5 mH / 0,43 µF |
| IIC: Max. zewnętrzna indukcyjność Lo / Max. zewnętrzna pojemność Co | 0,5 mH / 0,093 µF |
| Wskaźnik stanu | Dioda LED żółta (wskaźnik stanu) |
| Dioda LED czerwona (uszkodzenie na linii) |
| Rysunek wymiarowy |
|
| Szerokość | 12,4 mm |
| Wysokość | 79 mm |
| Głębokość | 118,4 mm |
| Kolor | zielony (RAL 6021) |
| Klasa palności wg UL 94 | V0 |
| Materiał obudowy | PBT i poliamid PA bez wzmocnienia |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -20 °C ... 55 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 85 °C |
| Dopuszczalna wilgotność powietrza (praca) | 10 % ... 95 % (wilgotność względna, bez obroszenia) |
| CE | |
| Certyfikat | Zgodność z CE |
| ATEX | |
| Oznaczanie | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 G Ex nA IIC T4 Gc | |
| Certyfikat | PxCIF07ATEX2865298X |
| Safety Integrity Level (SIL, IEC 61508) | |
| Oznaczanie | 3 |
