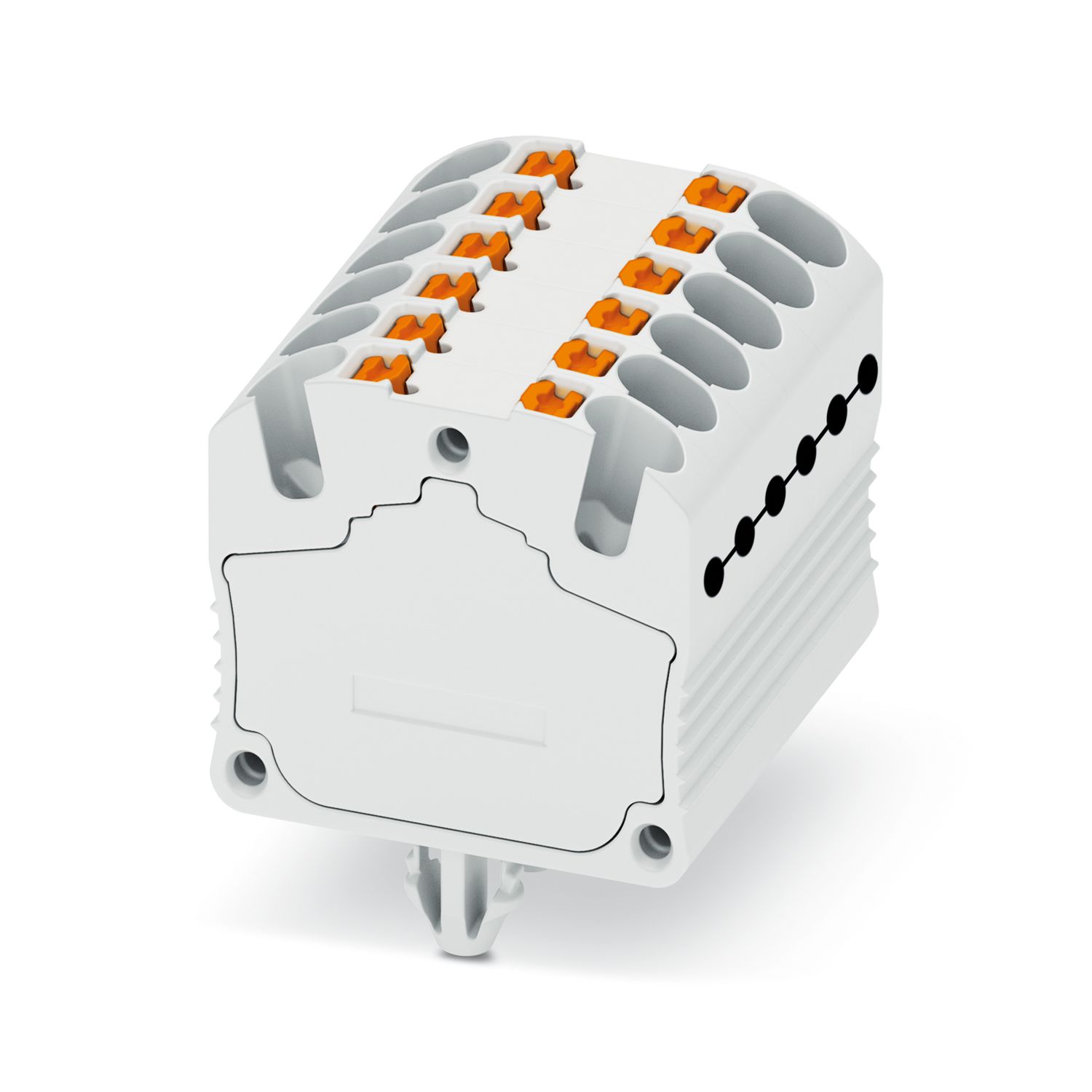

MP 12X1,5-RZ WH - Złączka przelotowa micro - 3248412

Właściwości produktu

Parametry elektryczne

Znamionowe napięcie udarowe	6 kV

Dane przyłączeniowe

Liczba przyłączy na poziom	12
Przekrój znamionowy	1,5 mm²
Przekrój znamionowy AWG	14
Długość odizolowania	8 mm ... 10 mm
sonda wzorcowa	A1 / B1
Przyłącze według normy	IEC 60947-7-1/IEC 60947-7-2
Przekrój przewodu sztywnego	0,14 mm² ... 1,5 mm²
przekrój przewodu AWG	26 ... 16 (przeliczone według IEC)
Przekrój przewodu, linka	0,14 mm² ... 1,5 mm²
Przekrój przewodu linki [AWG]	26 ... 16 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,25 mm² ... 1,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,25 mm² ... 1,5 mm²
Prąd znamionowy	17,5 A
Maksymalny prąd obciążenia	17,5 A
Napięcie znamionowe	500 V
Przekroje przewodów bezpośrednio wtykanych
Przekrój przewodu sztywnego	0,34 mm² ... 1,5 mm²
Przekrój przewodu, drut [AWG]	24 ... 16 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,5 mm² ... 1,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,5 mm² ... 1,5 mm²

Wymiary

Dane materiału

Kolor	biały
Klasa palności wg UL 94	V0
Grupa materiału izolacyjnego	I
Materiał izolacyjny	PA
Statyczne zastosowanie materiału izolacyjnego w zimnie	-60 °C
Wskaźnik temperatury izolacji (DIN EN 60216-1 (VDE 0304-21))	130 °C
Względny wskaźnik temperatury izolacji (Elec., UL 746 B)	130 °C

Badania elektryczne

Badanie napięciem udarowym
Napięcie probiercze wartość zadania	7,3 kV
Wynik	Badanie zakończone wynikiem pozytywnym
Badanie nagrzewania
Wymagane sprawdzanie przyrostów temperatury	Wzrost temp. ≤ 45 K
Wynik	Badanie zakończone wynikiem pozytywnym
Badanie prądem krótkotrwałym wytrzymywanym 1,5 mm²	0,18 kA
Wynik	Badanie zakończone wynikiem pozytywnym
Wytrzymałość elektryczna o częstotliwości roboczej
Napięcie probiercze wartość zadania	1,89 kV
Wynik	Badanie zakończone wynikiem pozytywnym

Parametry mechaniczne

Próby mechaniczne

Wytrzymałość mechaniczna
Wynik	Badanie zakończone wynikiem pozytywnym
Mocowanie na nośniku
Szyna DIN/Befestigungsauflage	Przewodząca płyta montażowa
Obciążenie pomiarowe wartość zadana	1 N
Wynik	Badanie zakończone wynikiem pozytywnym
Próba uszkodzenia i poluzowania przewodu
Prędkość kątowa	10 U/min
obroty	135
Przekrój przewodu/waga	0,14 mm² / 0,2 kg
	1,5 mm² / 0,4 kg
Wynik	Badanie zakończone wynikiem pozytywnym

Warunki środowiskowe i żywotność

Starzenie
Cykle temp.	192
Wynik	Badanie zakończone wynikiem pozytywnym
Próba płomieniem igłowym
Czas działania	30 s
Wynik	Badanie zakończone wynikiem pozytywnym
Wibracje przypadkowe szerokopasmowe
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2008-03
Zakres	Badanie trwałości kategoria 2, na wózku
Częstotliwość	f₁ = 5 Hz do f₂ = 250 Hz
Poziom ASD	6,12 (m/s²)²/Hz
Przyspieszenie	3,12g
Czas pomiaru na oś	5 h
Kierunki pomiaru	Oś X, Y i Z
Wynik	Badanie zakończone wynikiem pozytywnym
Udary
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2008-03
Rodzaj udaru	Półsinusioda
Przyspieszenie	30g
Czas trwania udaru	18 ms
Liczba udarów w każdym kierunku	3
Kierunki pomiaru	Oś X, Y i Z (dod. i uj.)
Wynik	Badanie zakończone wynikiem pozytywnym

Normy i przepisy

Przyłącze według normy	IEC 60947-7-1/IEC 60947-7-2

Montaż

Numer artykułu	3248412
Jednostka opakowania	20 Szt.
Minimalne zamówienie	20 Szt.
Klucz sprzedaży	BE2269
Klucz produktu	BE2269
GTIN	4055626309972
Waga jednej sztuki (z opakowaniem)	99,99 g
Waga jednej sztuki (bez opakowania)	99,99 g
Numer taryfy celnej	85369010
Kraj pochodzenia	PL

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak (Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Brak substancji niebezpiecznych powyżej wartości granicznych
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Brak substancji o stężeniu masowym powyżej 0,1%
