Przez zastosowanie wzmacniaczy regeneracyjnych można znacznie zwiększyć wydajność i dyspozycyjność systemów magistralnych. Podział magistrali na segmenty za pomocą wzmacniaczy regeneracyjnych umożliwia poza separacją galwaniczną zwielokrotnienie dopuszczalnej rozległości magistrali i zwiększenie liczby urządzeń.
PSI-REP-PROFIBUS/12MB
-
Regenerator sygnałów
2708863

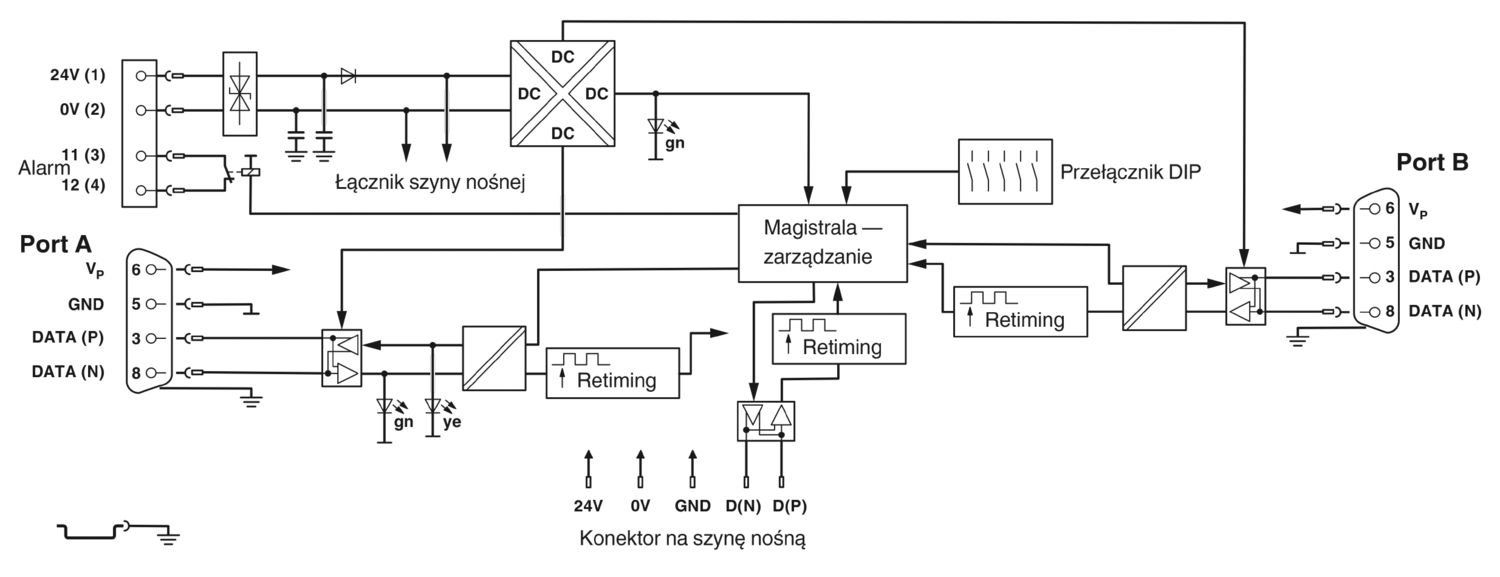

Modułowy regenerator sygnałów, do separacji galwanicznej i zwiększenia zasięgu transmisji PROFIBUS do 12 Mbit/s z 4-drożną separacją, montaż na szynie, zasilanie 24 V DC. Produkt jest przygotowywany pod kątem ustawy Cyber Resilience Act (CRA).
Szczegóły produktu
| Wskazówka dotycząca zastosowania | Wyłącznie do użytku przemysłowego |
| Wskazówka dotycząca zastosowania | Zgodnie z obecnym stanem wiedzy przygotowujemy produkt w taki sposób, aby od 11.12.2027 r. spełniał wymagania unijnego rozporządzenia Cyber Resilience Act (CRA), w oparciu o informacje dotyczące CRA dostępne obecnie. |
| Ograniczenie użycia | |
| Wskazówka dot. CCCex | Brak możliwości używania w obszarach zagrożonych wybuchem w Chinach. |
| Typ produktu | Konwerter interfejsów |
| MTTF | 1638 Lata (Standard SN 29500, temperatura 25°C, cykl roboczy 21%) |
| 812 Lata (Standard SN 29500, temperatura 40°C, cykl roboczy 34,25%) | |
| 340 Lata (Standard SN 29500, temperatura 40°C, cykl roboczy 100%) | |
| MTBF | 1136 Lata (standard Telcordia, temperatura 25 °C, cykl roboczy 21% (5 dni w tygodniu, 8 godzin dziennie)) |
| 238 Lata (standard Telcordia, temperatura 40 °C, cykl roboczy 34,25 % (5 dni w tygodniu, 12 godzin dziennie)) |
| Galwaniczna separacja | VCC // TBUS // PROFIBUS (A) // PROFIBUS (B) |
| Maksymalna utrata mocy w warunkach znamionowych | 2,16 W |
| Napięcie probiercze interfejsu danych/interfejs danych | 1,5 kVeff (50 Hz, 1 min.) |
| Napięcie probiercze, złącza danych | 1,5 kV |
| Zasilanie | |
| Zakres napięcia zasilania | 18 V DC ... 30 V DC (za pomocą wtykowych, śrubowych listew zaciskowych COMBICON) |
| znamionowe napięcie zasilania | 24 V DC |
| Pobór prądu typowy | 90 mA (24 V DC ) |
| Pobór prądu maksymalny | ≤ 2 A (W przypadku używania w zespole, przez łącznik T-BUS na szynę DIN) |
| Przełączanie | |
| Oznaczenie wyjścia | Wyjście przekaźnikowe |
| Opis wyjścia | Wyjście sygnalizacji zakłóceń |
| Liczba wyjść | 1 |
| Maksymalne napięcie łączeniowe | 60 V DC (Obciążenie rezystancyjne, obciążenie ogólne) |
| 30 V AC (obciążenie rezystancyjne) | |
| 42 V AC (szczyt, obciążenie rezystancyjne) | |
| Prąd dopuszczalny ciągły | 0,46 A |
| Zasilanie | |
| przyłączanie pojedyncze/sztywny punkt zaciskowy | 0,2 mm² ... 2,5 mm² |
| przyłączanie pojedyncze/elastyczny punkt zaciskowy | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu linki [AWG] | 24 ... 14 |
| Długość odizolowania | 7,00 mm |
| Moment dokręcania | 0,6 Nm ... 0,8 Nm |
| Zniekształcenie bitowe, wejście | maks. ± 35 % |
| Zniekształcenie bitowe, wyjście | < 6,25 % |
| Opóźnienie bitowe | 1 Bit (Direct Mode) |
| Sygnał | PROFIBUS |
| Kanały transmisyjne | 2 (1/1), TD, RD, półdupleks |
| Dane: PROFIBUS wg IEC 61158, 2-żyłowy system RS-485 | |
| Szybkość transmisji | 9,6/19,2/45,45/93,75/187,5/500/1500/3000/6000/12000 kBit/s (Ustawianie automatyczne i ręczne) |
| Rodzaj przyłącza | Gniazdo D-SUB 9 |
| Moment dokręcania | 0,4 Nm |
| Zasięg transmisji | ≤ 1200 m (w zależności od szybkość transmisji i typu kabla) |
| Terminator | zewnętrzna |
| Środek transmisyjny | Skrętka dwużyłowa, ekranowana |
| Format plików/kodowanie | UART (11 bit, NRZ) |
| Przełączanie kierunku danych | samosterujący, min. station response time 2 bity |
| Napięcie znamionowe wyjścia | 5 V DC ±5 % |
| Prąd wyjściowy | 50 mA |
| Rysunek wymiarowy |
|
| Szerokość | 35 mm |
| Wysokość | 99 mm |
| Głębokość | 105 mm |
| Kolor (Obudowa) | szary (RAL 7042) |
| Materiał (Obudowa) | PA 6.6-FR |
| Swobodny upadek wg IEC 60068-2-32 | Swobodny upadek: 1 m |
| Odporność na wibracje według EN 60068-2-6/IEC 60068-2-6 | Eksploatacja: 5g, 10 ... 150 Hz, 2,5 h, w kierunku XYZ |
| Udar wg EN 60068-2-27/IEC 60068-2-27 | Eksploatacja: 15g, czas trwania 11 ms, impuls uderzenia półsinus. |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -20 °C ... 60 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 85 °C |
| Wysokość | ≤ 5000 m (Ograniczenie - patrz deklaracja producenta w sprawie eksploatacji na wysokości) |
| ≤ 2000 m (Obszary Ex) | |
| Dopuszczalna wilgotność powietrza (praca) | 30 % ... 95 % (bez kondensacji) |
| CE | |
| Certyfikat | Zgodność z CE |
| ATEX | |
| Oznaczanie | II 3 G Ex ec IIC T5 Gc |
| Certyfikat | UL 21 ATEX 2550X |
| Informacja | Należy przestrzegać szczegółowych wskazówek instalacyjnych zawartych w dokumentacji! |
| IECEx | |
| Oznaczanie | Ex ec IIC T5 Gc |
| Certyfikat | IECEx ULD 21.0013X |
| UL, USA / Kanada | |
| Oznaczanie | Class I, Zone 2, AEx ec IIC T5 Gc |
| Ex ec IIC T5 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Dopuszczenie Korea Południowa, KC | |
| Certyfikat | MSIP-REI-PCK-2708863 |
| Test korozji przy przepływie gazu | |
| Oznaczanie | ISA-S71.04-1985 G3 Harsh Group A |
| Kompatybilność elektromagnetyczna | Zgodność z dyrektywą EMC 2014/30/UE |
| Odporność na zakłócenia | EN 61000-4-2 |
| Emisja zakłóceń | |
| Normy/przepisy | EN 55011 |
| Wyładowanie elektrostatyczne | |
| Normy/przepisy | EN 61000-4-2 |
| Wyładowanie elektrostatyczne | |
| Wyładowanie stykowe | ± 6 kV |
| Wyładowanie powietrzne | ± 8 kV |
| Uwaga | Kryterium B |
| Pole elektromagnetyczne wysokiej częstotliwości | |
| Normy/przepisy | EN 61000-4-3 |
| Pole elektromagnetyczne wysokiej częstotliwości | |
| Zakres częstotliwości | 80 MHz ... 3 GHz |
| Natężenie pola | 10 V/m |
| Uwaga | Kryterium A |
| Szybkie stany przejściowe (burst) | |
| Normy/przepisy | EN 61000-4-4 |
| Szybkie stany przejściowe (burst) | |
| Wejście | ± 2 kV |
| Sygnał | ± 2 kV |
| Uwaga | Kryterium B |
| Obciążenie prądem udarowym (surge) | |
| Normy/przepisy | EN 61000-4-5 |
| Obciążenie prądem udarowym (surge) | |
| Wejście | ± 0,5 kV |
| Sygnał | ± 1 kV |
| Uwaga | Kryterium B |
| Wpływ zaburzeń przewodzonych | |
| Normy/przepisy | EN 61000-4-6 |
| Wpływ zaburzeń przewodzonych | |
| Uwaga | Kryterium A |
| Napięcie | 10 V |
| Emisja zakłóceń | |
| Normy/przepisy | EN 55011 |
| Uwaga | Klasa A, obszar zastosowania – przemysł |
| Kryteria | |
| Kryterium A | Normalny wskaźnik roboczy w zakresie ustalonych granic. |
| Kryterium B | Przejściowe zakłócenie wskaźnika roboczego jest samodzielnie korygowane przez urządzenie. |
| Brak substancji negatywnie wpływających na lakierowanie | VDMA 24364:2018-05 |
| Normy/przepisy | EN 62368 |
| Sposób montażu | Montaż na szynie DIN |
cULus Listed
ID dopuszczenia: E238705cULus Recognized
ID dopuszczenia: E238705cUL Listed
ID dopuszczenia: E199827UL Listed
ID dopuszczenia: E199827IECEx
ID dopuszczenia: IECEx ULD 21.0013XATEX
ID dopuszczenia: UL 21 ATEX 2550X
Korzyści
Automatyczne wykrywanie prędkości przesyłu lub stała prędkość przesyłu ustawiane przełącznikiem DIP
Odpowiednie dla szybkości transmisji danych do 12 Mb/s
Wysokiej jakości separacja 4-drożna pomiędzy wszystkimi interfejsami
Oversampling bitowy do bezpiecznego rozpoznawania sporadycznych zakłóceń
Retiming bitowy dla dowolnego kaskadowania urządzeń
Filtrowanie uszkodzonych telegramów przez rozpoznawanie uruchomienia delimitera
Możliwość kombinacji z konwerterami światłowodowymi PSI-MOS za pomocą łącznika szyny nośnej
