Gniazdo do PCB, przekrój znamionowy: 2,5 mm2, kolor: czarny, prąd znamionowy: 8 A, napięcie znamionowe (III/2): 250 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba potencjałów: 6, liczba rzędów: 2, liczba biegunów: 6, ilość przyłączy: 6, rodzina produktów: HSCH 2,5/..-G, raster: 5 mm, montaż: Montaż przewlekany THR, układ pinów: Mieszane ustawienie kołków, długość pinu [P]: 3,8 mm, liczba pinów lutowniczych na każdy potencjał: 1, system wtyków: HSC 2,5, Ustawienie przodu wtyku: Standard, blokada: bez, rodzaj mocowania: bez, rodzaj opakowania: zapakowany w karton, Wersja z częściowym wyposażeniem
| Typ produktu | Gniazdo do PCB |
| Rodzina produktów | HSCH 2,5/..-G |
| Konstrukcja | Odpowiedni element konstrukcyjny Through Hole Reflow |
| Liczba biegunów | 6 |
| Raster | 5 mm |
| Ilość przyłączy | 6 |
| Liczba rzędów | 2 |
| Liczba potencjałów | 6 |

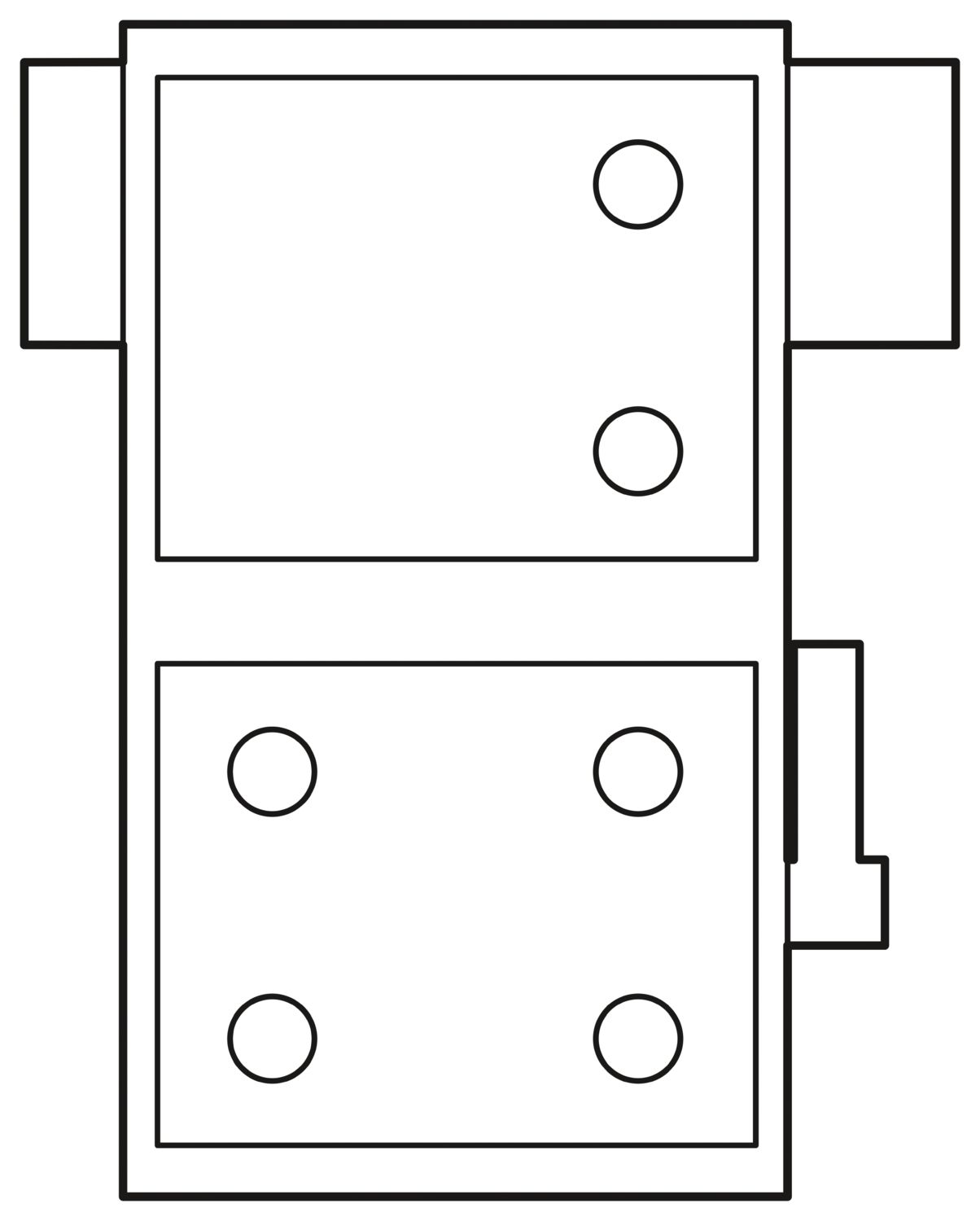

| Pinlayout | Mieszane ustawienie kołków |
| Liczba pinów lutowniczych na każdy potencjał | 1 |
| Właściwości | |
| Prąd znamionowy IN | 8 A |
| Napięcie znamionowe UN | 250 V |
| Rezystancja stykowa | 1,7 mΩ |
| Napięcie znamionowe (III/3) | 160 V |
| Znamionowe napięcie udarowe (III/3) | 4 kV |
| Napięcie znamionowe (III/2) | 250 V |
| Znamionowe napięcie udarowe (III/2) | 4 kV |
| Napięcie znamionowe (II/2) | 320 V |
| Znamionowe napięcie udarowe (II/2) | 4 kV |
| Sposób montażu | Montaż przewlekany THR |
| Pinlayout | Mieszane ustawienie kołków |
| Wskazówki dot. montażu | |
| Moisture Sensitive Level | MSL 1 |
| Temperatura klasyfikacji Tc | 260 °C |
| Cykle lutowania w reflow | 3 |
| Dane materiałowe - obudowa | |
| Wskazówka | Zgodność z WEEE/RoHS, bez wąsów wg IEC 60068-2-82/JEDEC JESD 201 |
| materiał styku | Stop miedzi |
| Jakość powierzchni | ocynowanie galwaniczne |
| Powierzchnia metalowa w obszarze połączenia (warstwa wierzchnia) | Cyna (2 - 4 µm Sn) |
| Powierzchnia metalowa w obszarze lutowania (warstwa wierzchnia) | Cyna (2 - 4 µm Sn) |
| Powierzchnia metalowa w obszarze lutowania (warstwa pośrednia) | Nikiel (1,3 - 3 µm Ni) |
| Dane materiałowe - obudowa | |
| Kolor (Obudowa) | czarny (9005) |
| Materiał izolacyjny | LCP |
| Grupa materiału izolacyjnego | IIIb |
| CTI wg IEC 60112 | 150 |
| Klasa palności wg UL 94 | V0 |
| Badanie rozżarzonym drutem palności płomieniem materiałów wg EN 60695-2-12 | 850 |
| Badanie rozżarzonym drutem zapalności materiałów wg EN 60695-2-13 | 775 |
| Temperatura próby wciskania kulki wg EN 60695-10-2 | 125 °C |
| Instrukcja montażu | Przestrzegać informacji dla użytkownika dostępnych w obszarze do pobrania. |
| Uwaga dotycząca bezpieczeństwa | |
| Uwaga dotycząca bezpieczeństwa | OSTRZEŻENIE: Złączy nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie oraz niewłaściwe użytkowanie może prowadzić do obrażeń ciała i/lub szkód materialnych. |
| • OSTRZEŻENIE: Używać wyłącznie produktów będących w nienagannym stanie. Należy regularnie sprawdzać produkty, czy nie są uszkodzone. Uszkodzone produkty należy natychmiast wycofać z eksploatacji. Uszkodzone produkty należy wymienić. Nie wolno ich naprawiać. | |
| • OSTRZEŻENIE: Produkt może być instalowany i eksploatowany wyłącznie przez personel wykwalifikowany w zakresie elektrotechniki zgodnie z poniższymi uwagami dotyczącymi bezpieczeństwa. Wykwalifikowany personel musi znać podstawy elektrotechniki. Musi on być w stanie rozpoznawać zagrożenia oraz ich unikać. Odpowiedni symbol umieszczony na opakowaniu oznacza, że do instalacji i eksploatacji produktu wymagany jest personel wykwalifikowany w zakresie elektrotechniki. | |
| • Produkt jako wtyk bez obudowy jest przeznaczony do montażu w obudowie. | |
| • Podczas używania złącza musi być ono całkowicie wetknięte. | |
| Rysunek wymiarowy |
|
| Raster | 5 mm |
| Szerokość [w] | 17,45 mm |
| Wysokość [h] | 21,9 mm |
| Długość [l] | 16 mm |
| Długość kołka lutowniczego [P] | 3,8 mm |
| Wymiary kołka | 0,8 x 0,8 mm |
| Konstrukcja PCB | |
| Odstępy między kołkami | 5,30 mm |
| Średnica otworu | 1,3 mm |
| Kontrola wizualna | |
| Specyfikacja pomiarowa | DIN EN 60512-1-1:2003-01 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Kontrola wymiarów | |
| Specyfikacja pomiarowa | DIN EN 60512-1-2:2003-01 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Wytrzymałość napisów | |
| Specyfikacja pomiarowa | DIN EN 60068-2-70:1996-07 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Polaryzacja i kodowanie | |
| Specyfikacja pomiarowa | DIN EN 60512-13-5:2006-11 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Mocowanie styków podczas pracy | |
| Specyfikacja pomiarowa | DIN EN 60512-15-1:2009-03 |
| Mocowanie styków podczas pracy Wymaganie >20 N |
Badanie zakończone wynikiem pozytywnym |
| Siły wtykania/wyciągania | |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Liczba cykli | 25 |
| Siła wtykania na biegun ok. | 4 N |
| Siła wyciągania na biegun ok. | 3 N |
| Badanie termiczne | Grupa badań C | |
| Specyfikacja pomiarowa | DIN EN 60512-5-1:2003-01 |
| Sprawdzona liczba pinów | 32 |
| Rezystancja izolacji | |
| Specyfikacja pomiarowa | DIN EN 60512-3-1:2003-01 |
| Rezystancja izolacji sąsiednich biegunów | > 5 MΩ |
| Odstępy izolacyjne powietrzne i powierzchniowe | | |
| Specyfikacja pomiarowa | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupa materiału izolacyjnego | IIIb |
| Odporność na prądy pełzające (DIN EN 60112 (VDE 0303-11)) | CTI 150 |
| Znamionowe napięcie izolacji (III/3) | 160 V |
| Znamionowe napięcie udarowe (III/3) | 4 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/3) | 3 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/3) | 2,5 mm |
| Znamionowe napięcie izolacji (III/2) | 250 V |
| Znamionowe napięcie udarowe (III/2) | 4 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/2) | 3 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/2) | 2,5 mm |
| Znamionowe napięcie izolacji (II/2) | 320 V |
| Znamionowe napięcie udarowe (II/2) | 4 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (II/2) | 3 mm |
| minimalny odstęp izolacyjny powierzchniowy (II/2) | 3,2 mm |
| Badanie odporności na drgania | |
| Specyfikacja pomiarowa | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Częstotliwość | 10 - 150 - 10 Hz |
| Prędkość przesuwu | 1 oktawa/min |
| Amplituda | 0,35 mm (10 Hz ... 60,1 Hz) |
| Przyspieszenie | 5g (60,1 Hz ... 150 Hz) |
| Czas pomiaru na oś | 2,5 h |
| Kierunki pomiaru | Oś X, Y i Z |
| Badanie trwałości | |
| Specyfikacja pomiarowa | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Znamionowe napięcie impulsowe na wysokości morza | 4,8 kV |
| Rezystancja styku R1 | 1,7 mΩ |
| Rezystancja styku R2 | 1,9 mΩ |
| Liczba cykli podłączania-odłączania | 25 |
| Rezystancja izolacji sąsiednich biegunów | > 5 MΩ |
| Test klimatyczny | |
| Specyfikacja pomiarowa | DIN EN ISO 6988:1997-03 |
| Obciążenie korozyjne | 0,2 dm3 SO2 na 300 dm3/40 °C/1 cykl |
| Obciążenie wysoką temperaturą | 100 °C/168 h |
| Napięcie przemienne wytrzymywane | 1,39 kV |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -40 °C ... 105 °C (W zależności od krzywej redukcyjnej) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 55 °C |
| Względna wilgotność powietrza (składowanie/transport) | 30 % ... 70 % |
| Temperatura otoczenia (montaż) | -5 °C ... 100 °C |
| Rodzaj opakowania | zapakowany w karton |
| Rodzaj opakowania | Karton |
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| B | ||||
| 150 V | 8 A | |||
| F | ||||
| 250 V | 8 A | |||
| D | ||||
| 300 V | 8 A | |||
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| keine | ||||
| 630 V | 8 A | |||
