ELR W3/ 9-400 S - Energoelektronika - 2963569

Właściwości produktu

Typ produktu	Stycznik półprzewodnikowy
Tryb pracy	100 % współczynnik pracy

Parametry elektryczne

Liczba faz	3
Rodzaj sieci	3-fazowy
Napięcie probiercze (Wejście/wyjście)	2,5 kV (50 Hz, 60 s)

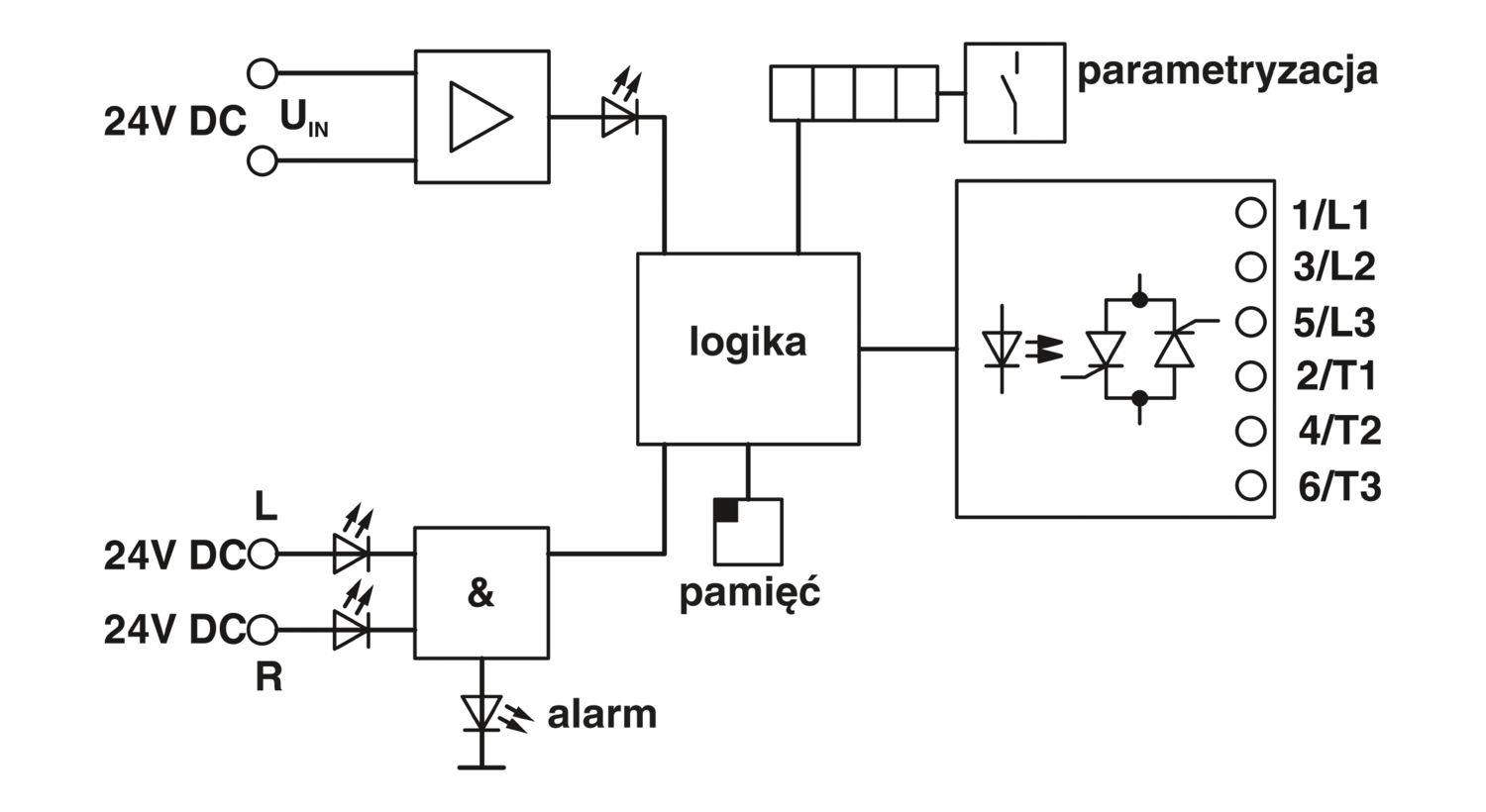

Dane wejściowe

Sterowanie
Oznaczenie wejścia	Wejście sygnału sterującego "w prawo / w lewo"
znamionowe napięcie zasilania	24 V DC
zakres napięcia zasilania odniesiony do U_VN	0,8 ... 1,2
Znamionowe napięcie wejścia U_N	24 V DC
zakres napięć wejściowych odniesiony do U_N	0,8 ... 1,2
zakres napięć wejściowych odniesiony do U_N		0,8 ... 1,2
prąd spoczynkowy	85 mA
Typowy prąd wejścia dla U_N	5 mA
Napięcie znamionowe uruchomienia U_C	24 V DC
Zakres napięcia uruchomieniowego	19,2 V DC ... 28,8 V DC
Zakres napięcia w stosunku do U_C	0,8 ... 1,2
Zakres napięcia w stosunku do U_C		0,8 ... 1,2
Prąd znamionowy uruchomienia I_C	5 mA
Opóźnione załączenie maks.	< 35 ms
Opóźnione wyłączanie maks.	< 25 ms
Układ ochronny	Zabezpieczenie przed pomyleniem biegunów; Szeregowa dioda polaryzacyjna
Układ ochronny		Ochrona przed przepięciami
wskaźnik napięcia roboczego	LED zielona
Wyświetlanie błędów	LED czerwona
Wskaźnik stanu	LED (żółta)
Częstotliwość przełączania	< 2,5 Hz (przy cos φ = 0,5)

Dane wyjściowe

Wyjście AC
Znamionowe napięcie robocze U_e	400 V AC
Zakres napięcia roboczego	110 V AC ... 433 V AC
Maksymalne napięcie łączeniowe	440 V AC (L1/T1)
		440 V AC (L2/T2)
		440 V AC (L3/T3)
Szczytowe napięcie zaporowe	1000 V
Częstotliwość sieci	50 Hz
Częstotliwość sieci		60 Hz
prąd długotrwały obciążenia	8 A (patrz: krzywa zmniejszania obciążalności)
Zakres prądu obciążenia	150 mA ... 8 A (przy 20 °C Tu, patrz redukcja)
prąd upływu	5 mA (IL1, w stanie wyłączenia)
		3 mA (IL2, w stanie wyłączenia)
		3 mA (IL3, w stanie wyłączenia)
Napięcie resztkowe	typ. 1,5 V (dla IL)
Prąd udarowy	230 A (tp = 10 ms, przy 25 °C)
Całka obciążenia granicznego	265 A²s
Układ ochronny	Element RC; Element RC
Układ ochronny		Ochrona przed przepięciami
Ograniczenie przepięcia	> 690 V

Dane przyłączeniowe

obwód sterowania
Rodzaj przyłącza	Przyłącze śrubowe
Długość odizolowania	8 mm
Gwint śruby	M3
Przekrój przewodu sztywnego	0,2 mm² ... 6 mm²
Przekrój przewodu giętkiego	0,2 mm² ... 4 mm²
Przekrój przewodu AWG	24 ... 10
Obwód obciążający
Rodzaj przyłącza	Przyłącze śrubowe
Długość odizolowania	8 mm
Gwint śruby	M3
Przekrój przewodu sztywnego	0,2 mm² ... 6 mm²
Przekrój przewodu giętkiego	0,2 mm² ... 4 mm²
Przekrój przewodu AWG	24 ... 10

Sygnalizacja

Wskaźnik stanu	LED (żółta)
wskaźnik napięcia roboczego	LED zielona
Wyświetlanie błędów	LED czerwona

Wymiary

Dane materiału

Kolor	zielony (RAL 6021)

Warunki środowiskowe i żywotność

Warunki otoczenia
Stopień ochrony	IP20
Temperatura otoczenia (praca)	-20 °C ... 60 °C
Temperatura otoczenia (składowanie/transport)	-20 °C ... 70 °C

Normy i przepisy

Montaż

Numer artykułu	2963569
Jednostka opakowania	1 Szt.
Minimalne zamówienie	1 Szt.
Klucz sprzedaży	CK7222
Klucz produktu	DK7222
GTIN	4017918922498
Waga jednej sztuki (z opakowaniem)	789,5 g
Waga jednej sztuki (bez opakowania)	663,72 g
Numer taryfy celnej	85364900
Kraj pochodzenia	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Brak substancji o stężeniu masowym powyżej 0,1%
