SAC-5P-P12MS/ 1,5-PUR/P12FS SH
-
센서/액추에이터 케이블
1224249

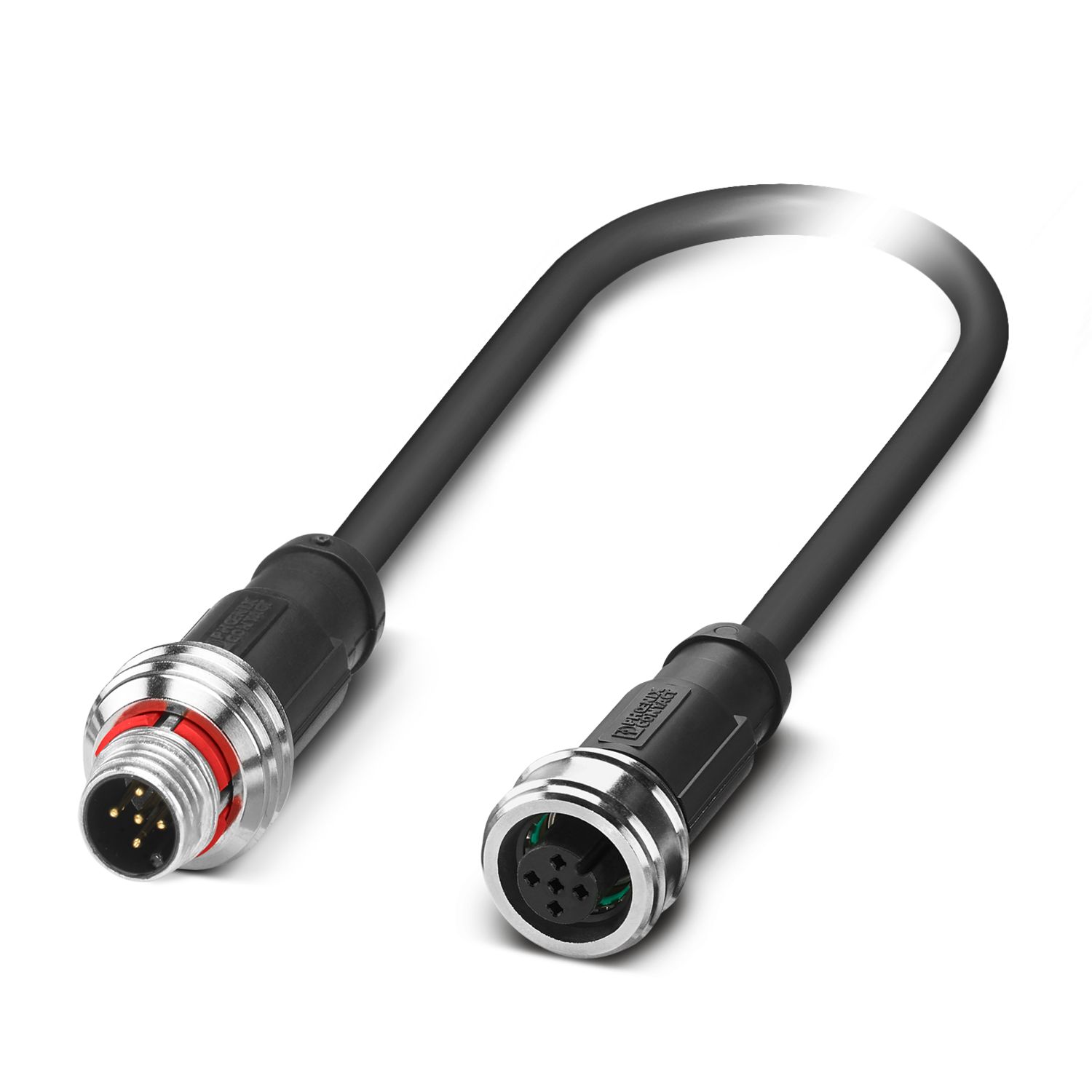

센서/액추에이터 케이블, 5-핀, PUR 할로겐-프리, 검정색-회색 RAL 7021, 차폐 (Advanced Shielding Technology), 플러그 직선 M12 푸쉬 풀, 코딩: A, 켜짐 소켓 직선 M12 푸쉬 풀, 코딩: A, 케이블 길이: 1.5 m
제품의 세부 정보
| 제품 타입 | 센서/액추에이터 케이블 |
| 애플리케이션 | 표준 |
| 핀 수 | 5 |
| 케이블 출구 수 | 1 |
| 차폐 | 예 |
| 코딩 | A |
| 절연 특성 | |
| 과전압 카테고리 | II |
| 오염등급 | 3 |
| UL 94에 따른 난연성등급 | V0 |
| 절연 저항 | ≥ 100 MΩ |
| 정격전압 UN | 48 V AC |
| 60 V DC | |
| 정격전류 IN | 4 A |
| 기계적 데이터 | |
| 삽입/제거 싸이클 | ≥ 100 |
| 상태 표시 | 아니오 |
| 상태 표시 있음 | 아니오 |
| 연결 기술 | |
| 연결 타입 | Push-Pull |
| 전선 연결 | |
| 연결 타입 | Push-Pull |
| 연결 1 | |
| 설계 | 플러그 직선 M12 푸쉬 풀 |
| 핀 수 | 5 |
| 잠금 타입 | 푸쉬 풀 |
| 코딩 타입 | A |
| 연결 2 | |
| 설계 | 소켓 직선 M12 푸쉬 풀 |
| 핀 수 | 5 |
| 잠금 타입 | 푸쉬 풀 |
| 코딩 타입 | A |
| 케이블 길이 | 1.5 m |
| PUR 할로겐-프리 검정색 [PUR] | |
| 치수 도면 |
|
| 케이블 중량 | 43 kg/km |
| UL AWM 스타일 | 20549 / 10493 (80°C/300 V) |
| 핀 수 | 5 |
| 차폐 | 예 |
| 케이블 타입 | PUR 할로겐-프리 검정색 [PUR] |
| 전선 구조 신호 라인 | 42x 0.10 mm |
| AWG 신호 라인 | 22 |
| 케이블 사이즈 | 5x 0.34 mm² (신호 라인) |
| 절연 포함 전선 직경 | 1.27 mm ±0.02 mm (신호 라인) |
| 외부 케이블 직경 | 5.25 mm ±0.2 mm |
| 외부 시스(sheath), 소재 | PUR |
| 외부 시스(sheath), 색상 | 검정색-회색 RAL 7021 |
| 전선 소재 | Cu litz 나선 |
| 소재 전선 절연 | PP |
| 단일 배선, 색상 | 갈색, 흰색, 파란색, 검정색, 회색 |
| 두께, 절연 | ≥ 0.21 mm |
| 두께, 외부 시스(outer sheath) | 약 0.50 mm |
| 전체 꼬임 | 필러 주위에서 코어까지 5개 전선 |
| 광 차폐 커버 | 80 % |
| 최대 전선 저항 | 최대 57 Ω/km (20 °C의 경우) |
| 절연 저항 | 70 GΩ*km (20 °C의 경우) |
| 정격 전압, 케이블 | 300 V (20 °C의 경우) |
| 테스트 전압 코어/코어 | 3000 V (20 °C의 경우) |
| 최소 곡률반경, 고정 설치 | 26 mm |
| 최소 휨 반지름, 이동식 설치 | 52 mm (최대 +60 °C) |
| 동적 부하 용량(굽힘) | 최대 휨 주기: 10000000, 휨 반지름: 52 mm, 트래버싱 경로: 10 m, 트래버싱 속도: 3 m/s, 가속화: 10 m/s² |
| 동적 부하 용량(비틀림) | 비틀림: ±180 °/m, 토션 싸이클: ≥2000000, 토션 빈도: 35 싸이클/분 |
| 할로겐 프리 | DIN VDE 0472 Part 815에 따름 |
| DIN EN 50267-2-1에 따름 | |
| 내염성 | UL 758/1581 FT2에 따름 |
| DIN EN 60332-2-2 (20 s) | |
| 내유성 | DIN EN 60811-2-1에 따름 |
| 기타 저항성 | 산성 및 알칼리 용액과 용매에 대한 높은 내성 |
| 내가수분해 및 내미생물 | |
| 내염수성 | |
| 부분적 내자외선 (DIN EN ISO 4892-2-A에 따름) | |
| 내마모성 | |
| 특수 속성 | 유연한 케이블 도관 사용 가능 |
| 실리콘-프리 | |
| 페인트 또는 니스를 사용한 코팅을 방해할 수 있는 물질 없음 | |
| 낮은 접착력 표면 | |
| 주변 온도(작동) | -40 °C ... 80 °C (케이블, 고정 설치) |
| -25 °C ... 80 °C (케이블, 유연 설치) | |
| 주변 조건 | |
| 보호 수준 | IP65 |
| IP67 | |
| 주변 온도(작동) (수 커넥터/암 커넥터) | -25 °C ... 85 °C (플러그 / 소켓) |
| 주변 온도(작동) (케이블, 고정 설치) | -40 °C ... 80 °C (케이블, 고정 설치) |
| 주변 온도(작동) (케이블, 유연 설치) | -25 °C ... 80 °C (케이블, 유연 설치) |
| 표준 명칭 | M12-Push-Pull |
| 표준/사양 | IEC 61076-2-010 |
이점
용이성 및 안전성: 전기적으로 100 % 테스트된 플러그-인 컴포넌트
안정적인 신호 전송 – 전자기 간섭 환경에서 360° 차폐
