UL Listed
승인 ID: FILE E 221474| 정격 전압 UN | 정격 전류 IN | 케이블 사이즈 AWG | 케이블 사이즈 mm2 | |
|---|---|---|---|---|
| keine | ||||
| 300 V | 4 A | |||
cUL Listed
승인 ID: FILE E 221474| 정격 전압 UN | 정격 전류 IN | 케이블 사이즈 AWG | 케이블 사이즈 mm2 | |
|---|---|---|---|---|
| keine | ||||
| 300 V | 4 A | |||

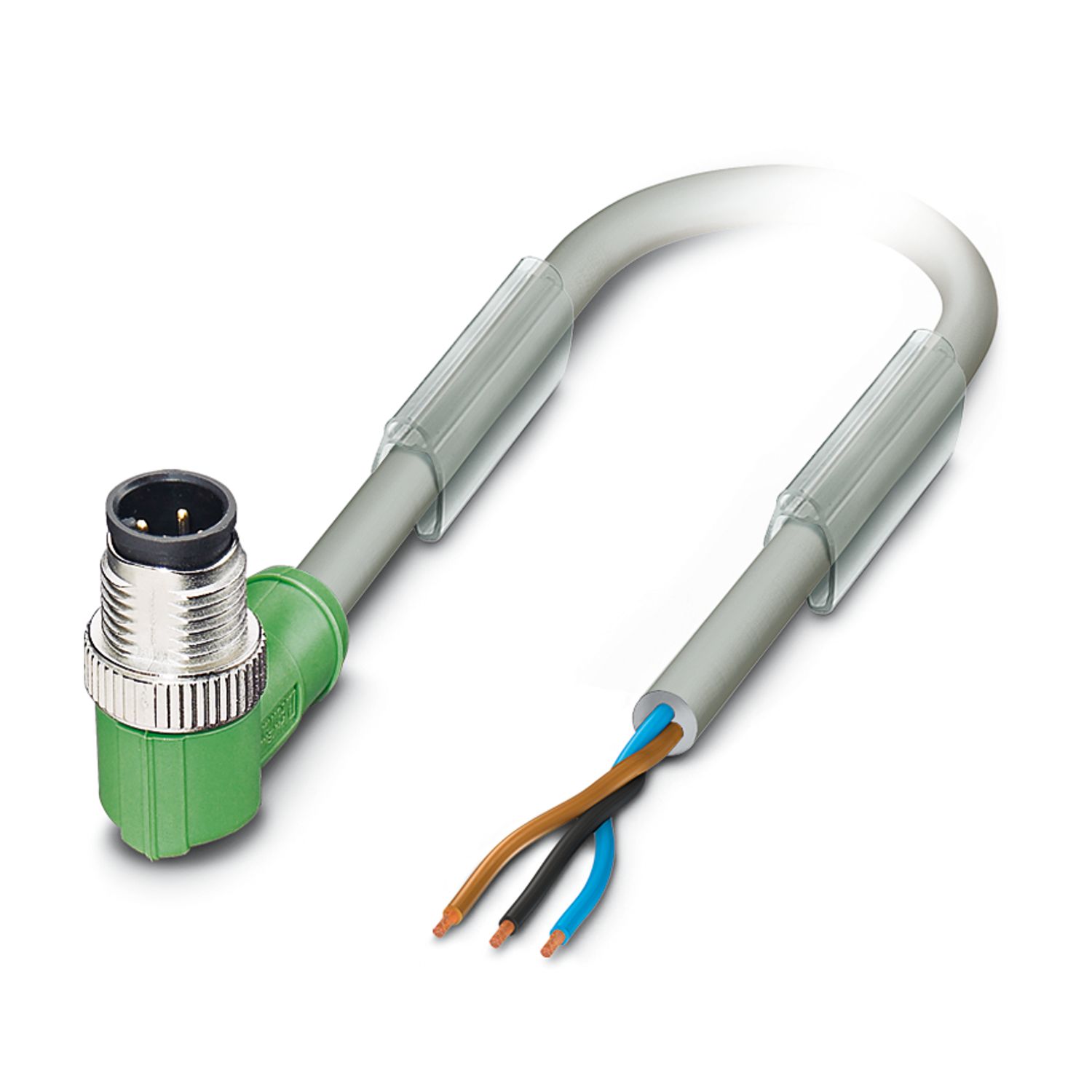

SAC-3P-M12MR/ 3,0-800
-
센서/액추에이터 케이블
1456909
센서/액추에이터 케이블, 3-핀, PUR 할로겐-프리, 용접 스파크 내성, 고유연성, 회색 RAL 7001, 플러그 직각 M12, 코딩: A, 켜짐 선단 탈피 처리, 케이블 길이: 3 m, 로봇 및 드레그 체인용
제품의 세부 정보
| 제품 타입 | 센서/액추에이터 케이블 |
| 애플리케이션 | 로봇 및 드레그 체인 |
| 핀 수 | 3 |
| 케이블 출구 수 | 1 |
| 차폐 | 아니오 |
| 코딩 | A |
| 절연 특성 | |
| 과전압 카테고리 | II |
| 오염등급 | 3 |
| UL 94에 따른 난연성등급 | HB |
| 그립 몸체 소재 | TPU, 난연성, 자소성 |
| 접점 소재 | CuSn |
| 접점 표면 소재 | Ni/Au |
| 접점 캐리어 소재 | TPU GF |
| 케이블 그랜드 소재 | 아연 다이 캐스트, 니켈 도금 |
| 절연 저항 | ≥ 100 MΩ |
| 정격전압 UN | 250 V AC |
| 250 V DC | |
| 정격전류 IN | 4 A |
| 기계적 데이터 | |
| 삽입/제거 싸이클 | ≥ 100 |
| 상태 표시 | 아니오 |
| 상태 표시 있음 | 아니오 |
| 전선 연결 | |
| 조임 토크 | 0.4 Nm (M12 커넥터) |
| 연결 1 | |
| 설계 | 플러그 직각 M12 |
| 핀 수 | 3 |
| 코딩 타입 | A |
| 연결 2 | |
| 설계 | 선단 탈피 처리 |
| 케이블 길이 | 3 m |
| 회색, 고유연성 PUR [800] | |
| 치수 도면 |
|
| 참고 | 이 케이블은 외부 시스가 매우 단단하기 때문에 피복을 5 cm씩 분리해야 합니다. |
| 케이블 중량 | 28.3 kg/km |
| UL AWM 스타일 | 20549 |
| 핀 수 | 3 |
| 차폐 | 아니오 |
| 케이블 타입 | 회색, 고유연성 PUR [800] |
| 전선 구조 신호 라인 | 42x 0.10 mm |
| AWG 신호 라인 | 22 |
| 케이블 사이즈 | 3x 0.34 mm² (신호 라인) |
| 절연 포함 전선 직경 | 1.3 mm ±0.05 mm (신호 라인) |
| 외부 케이블 직경 | 4.50 mm ±0.2 mm |
| 외부 시스(sheath), 소재 | PUR |
| 외부 시스(sheath), 색상 | 회색 RAL 7001 |
| 전선 소재 | Cu litz 나선 |
| 소재 전선 절연 | PP |
| 단일 배선, 색상 | 갈색, 파란색, 검정색 |
| 전체 꼬임 | 3선, 꼬임 |
| 최대 전선 저항 | 약 53 Ω/km |
| 절연 저항 | ≥ 20 MΩ*km |
| 정격 전압, 케이블 | 300 V |
| 테스트 전압 | 2000 V |
| 최소 곡률반경, 고정 설치 | 4 x D |
| 최소 곡률반경, 유연 설치 | 7,5 x D |
| 최소 곡률반경, 고정 설치 | 18 mm |
| 최소 휨 반지름, 이동식 설치 | 34 mm |
| 동적 부하 용량(굽힘) | 최대 휨 주기: 10000000, 휨 반지름: 7,5 x D, 트래버싱 경로: 5 m, 트래버싱 속도: 3.3 m/s, 가속화: 5 m/s² |
| 최대 휨 주기: 15000000, 휨 반지름: 50 mm, 트래버싱 경로: 0.9 m, 트래버싱 속도: 5 m/s, 가속화: 30 m/s² | |
| 동적 부하 용량(비틀림) | 비틀림: ±360 °/m, 토션 싸이클: 1000000, 토션 빈도: 35 싸이클/분 |
| 할로겐 프리 | DIN VDE 0472 Part 815에 따름 |
| 내염성 | UL 758/1581 FT2에 따름 |
| 내유성 | DIN EN 60811-2-1에 따름 |
| 기타 저항성 | 산성 및 알칼리 용액과 용매에 대한 높은 내성 |
| 실리콘-프리 | |
| 특수 속성 | 케이블 외피는 용접 스파크 내성, 재활용 가능, 무광, 저밀착성, 내마모성, 내염성 및 자기 소화성을 특징으로 합니다. |
| 실리콘 및 카드뮴 무함유 | |
| 페인트 또는 니스를 사용한 코팅을 방해할 수 있는 물질 없음 | |
| 주변 온도(작동) | -40 °C ... 80 °C (케이블, 고정 설치) |
| -25 °C ... 80 °C (케이블, 유연 설치) | |
| 주변 조건 | |
| 보호 수준 | IP65 |
| IP67 | |
| IP68 | |
| 주변 온도(작동) (수 커넥터/암 커넥터) | -25 °C ... 90 °C (플러그 / 소켓) |
| 주변 온도(작동) (케이블, 고정 설치) | -40 °C ... 90 °C (케이블, 고정 설치) |
| 주변 온도(작동) (케이블, 유연 설치) | -30 °C ... 90 °C (케이블, 유연 설치) |
| 주변 온도(작동) | 대상 120 °C (3000 h용) |
| 대상 90 °C (UL에 따름) | |
| 표준 명칭 | M12 커넥터 |
| 표준/사양 | IEC 61076-2-101 |
이점
용이성 및 안전성: 전기적으로 100 % 테스트된 플러그-인 컴포넌트
차체 공장을 위한 안정적인 솔루션, 용접 스파크 내성 케이블
