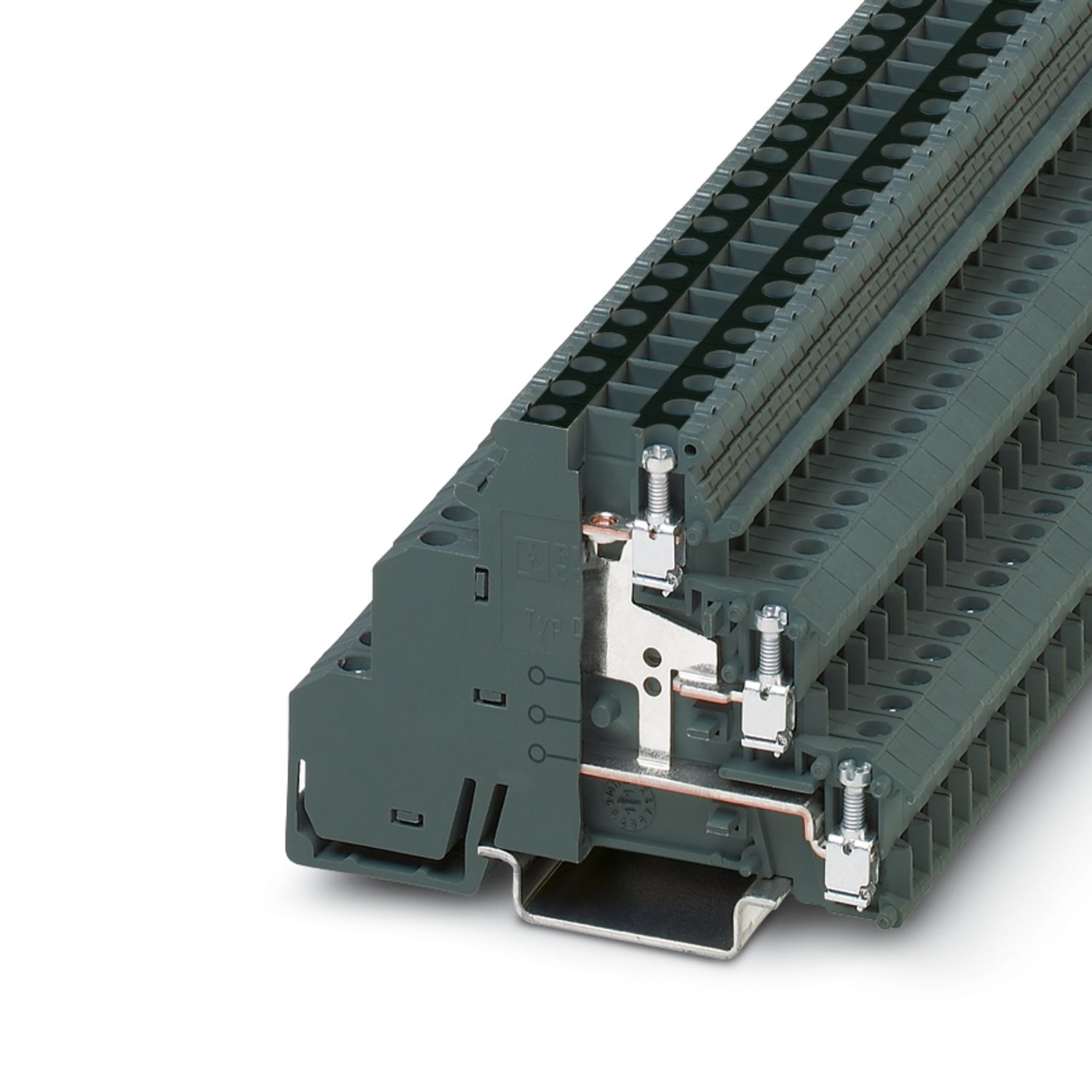

TB 2,5-3PV I
-
다단 단자대
3246805
다단 단자대, 전위 분배 있음, 브리지 가능한 상단부, 삽입 브리지가 있는 브리지 가능한 중단부 및 하단부, 정격 전압: 250 V, 정격 전류: 20 A, 연결 방법: 스크류 연결, 케이블 사이즈: 0.2 mm2 - 4 mm2, 마운팅 타입: NS 35/7,5, NS 35/15, NS 32, 색상: 어두운 회색
제품의 세부 정보
제품 타입 | 다단 단자대 |
연결 수 | 3 |
행 수 | 3 |
정격 상태에서 최대 전력 손실 | 0.77 W |
레벨당 연결 수 | 2 |
정격 전선 | 2.5 mm² |
정격 케이블 사이즈 AWG | 12 |
스크류 스레드 | M2,5 |
참고 | DIN 레일의 전류 전송 용량을 준수하십시오. |
조임 토크 | 0.4 ... 0.5 Nm |
스트리핑 길이 | 8 mm |
단선 케이블 사이즈 | 0.2 mm² ... 4 mm² |
케이블 사이즈 AWG | 24 ... 10 (IEC에 따라 변경됨) |
케이블 사이즈, 연선 | 0.2 mm² ... 2.5 mm² |
케이블 사이즈, 연선[AWG] | 24 ... 12 (IEC에 따라 변경됨) |
유연한 연선 케이블 사이즈(페룰, 플라스틱 슬리브 없음) | 0.25 mm² ... 2.5 mm² |
연선 케이블 사이즈(플라스틱 슬리브가 있는 페룰) | 0.25 mm² ... 2.5 mm² |
삽입 브리지가 있는 케이블 사이즈, 단선 | 0.2 mm² ... 4 mm² |
삽입 브리지가 있는 케이블 사이즈, 연선 | 0.2 mm² ... 2.5 mm² |
삽입 브리지가 있는 케이블 사이즈, 연선, 플라스틱 슬리브가 없는 페룰 있음 | 0.25 mm² ... 2.5 mm² |
삽입 브리지가 있는 케이블 사이즈, 연선, 플라스틱 슬리브가 있는 페룰 있음 | 0.25 mm² ... 2.5 mm² |
동일 케이블 사이즈의 전선 2개, 단선 | 0.2 mm² ... 1 mm² |
동일한 케이블 사이즈의 전선 2개, AWG 단선 | 24 ... 16 (IEC에 따라 변경됨) |
동일 케이블 사이즈의 전선 2개, 연선 | 0.2 mm² ... 1 mm² |
동일한 케이블 사이즈의 전선 2개, AWG 연선 | 24 ... 16 (IEC에 따라 변경됨) |
동일한 크기의 전선 2개, 연선, 페룰 있음, 플라스틱 슬리브 없음 | 0.25 mm² ... 1 mm² |
정격 전류 | 20 A (케이블 사이즈 2.5 mm²) |
최대 부하 전류 | 20 A (케이블 사이즈가 2.5 mm²인 경우 총 전류가 이를 초과할 수 없습니다.) |
정격 전압 | 250 V |
폭 | 6.2 mm |
색상 | 트래픽 그레이 B (RAL 7043) |
UL 94에 따른 난연성등급 | V0 |
절연 소재 | PA |
저온 정적 절연 소재 적용 | -60 °C |
절연 소재의 온도 인덱스(DIN EN 60216-1(VDE 0304-21)) | 130 °C |
상대 절연 소재 온도 인덱스(Elec., UL 746 B) | 130 °C |
철도 차량 화재 방지(DIN EN 45545-2) R22 | HL 1 - HL 3 |
철도 차량 화재 방지(DIN EN 45545-2) R23 | HL 1 - HL 3 |
철도 차량 화재 방지(DIN EN 45545-2) R24 | HL 1 - HL 3 |
철도 차량 화재 방지(DIN EN 45545-2) R26 | HL 1 - HL 3 |
열량 측정 열 방출 NFPA 130(ASTM E 1354) | 28 MJ/kg |
표면 가연성 NFPA 130(ASTM E 162) | 통과 |
특정 광학 연기 밀도 NFPA 130(ASTM E 662) | 통과 |
연기 가스 독성 NFPA 130(SMP 800C) | 통과 |
서지 전압 테스트 | |
테스트 전압 설정점 | 4.8 kV |
결과 | 테스트 통과 |
온도 상승 테스트 | |
필수 온도 상승 테스트 | 온도 증가 ≤ 45 K |
결과 | 테스트 통과 |
단기 내력 전류 2.5 mm² | 0.3 kA |
결과 | 테스트 통과 |
전원 주파수 내전압 | |
테스트 전압 설정점 | 1.5 kV |
결과 | 테스트 통과 |
기계적 강도 | |
결과 | 테스트 통과 |
캐리어에 부착 | |
DIN 레일/Befestigungsauflage | NS 32/NS 35 |
결과 | 테스트 통과 |
전선 손상 및 풀림 테스트 | |
회전 속도 | 10 rpm |
회전 | 135 |
케이블 사이즈/중량 | 0.25 mm² / 0.2 kg |
2.5 mm² / 0.7 kg | |
4 mm² / 0.9 kg | |
결과 | 테스트 통과 |
니들 내염성 테스트 | |
노출 시간 | 30 s |
결과 | 테스트 통과 |
진동/광대역 노이즈 | |
사양 | DIN EN 50155 (VDE 0115-200):2018-05 |
스펙트럼 | 보기(bogie)에 대한 서비스 수명 테스트 카테고리 2, 클래스 B |
주파수 | f1 = 5 Hz - f2 = 250 Hz |
ASD 레벨 | 6.12 (m/s²)²/Hz |
가속화 | 3.12g |
축당 테스트 기간 | 5 h |
테스트 방향 | X-, Y- 및 Z-축 |
결과 | 테스트 통과 |
충격 | |
사양 | DIN EN 50155 (VDE 0115-200):2018-05 |
펄스 모양 | 하프-사인 |
가속화 | 30g |
충격 기간 | 18 ms |
방향당 충격 횟수 | 3 |
테스트 방향 | X-, Y- 및 Z-축(포지티브 및 네거티브) |
결과 | 테스트 통과 |
주변 조건 | |
주변 온도(작동) | -60 °C ... 105 °C (최대 단기 작동 온도 RTI Elec.) |
주변 온도(보관/운송) | -25 °C ... 60 °C (24시간을 초과하지 않는 짧은 시간 동안 -60 °C - +70 °C) |
주변 온도 (조립) | -5 °C ... 70 °C |
주변 온도(작동) | -5 °C ... 70 °C |
허용 습도(보관/운송) | 30 % ... 70 % |
마운트 타입 | NS 35/7,5 |
NS 35/15 | |
NS 32 |
항목 번호 | 3246805 |
패키지 단위 | 50 pc |
최소 주문 수량 | 50 pc |
제품 키 | BEK215 |
GTIN | 4046356689557 |
개당 중량(패키지 포함) | 19.286 g |
개당 중량(패키지 제외) | 19.286 g |
관세 번호 | 85369010 |
원산지 | PL |
ETIM
ETIM 8.0 | EC000900 |
UNSPSC
UNSPSC 21.0 | 39121400 |
EU RoHS | |
EU RoHS 제한 물질 요구 사항을 충족시킨다 | 예 (면제되지 않음) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
제한값을 초과하는 유해 물질 없음
|
EU REACH SVHC | |
REACH 후보 물질 주석(CAS-NO) | 0.1wt%를 초과한 물질 없음 |
