cULus Recognized
승인 ID: E60425-20110128| 정격 전압 UN | 정격 전류 IN | 케이블 사이즈 AWG | 케이블 사이즈 mm2 | |
|---|---|---|---|---|
| B | ||||
| 300 V | 8 A | |||
| D | ||||
| 300 V | 8 A | |||
VDE Zeichengenehmigung
승인 ID: 40011723| 정격 전압 UN | 정격 전류 IN | 케이블 사이즈 AWG | 케이블 사이즈 mm2 | |
|---|---|---|---|---|
| keine | ||||
| 160 V | 8 A | |||

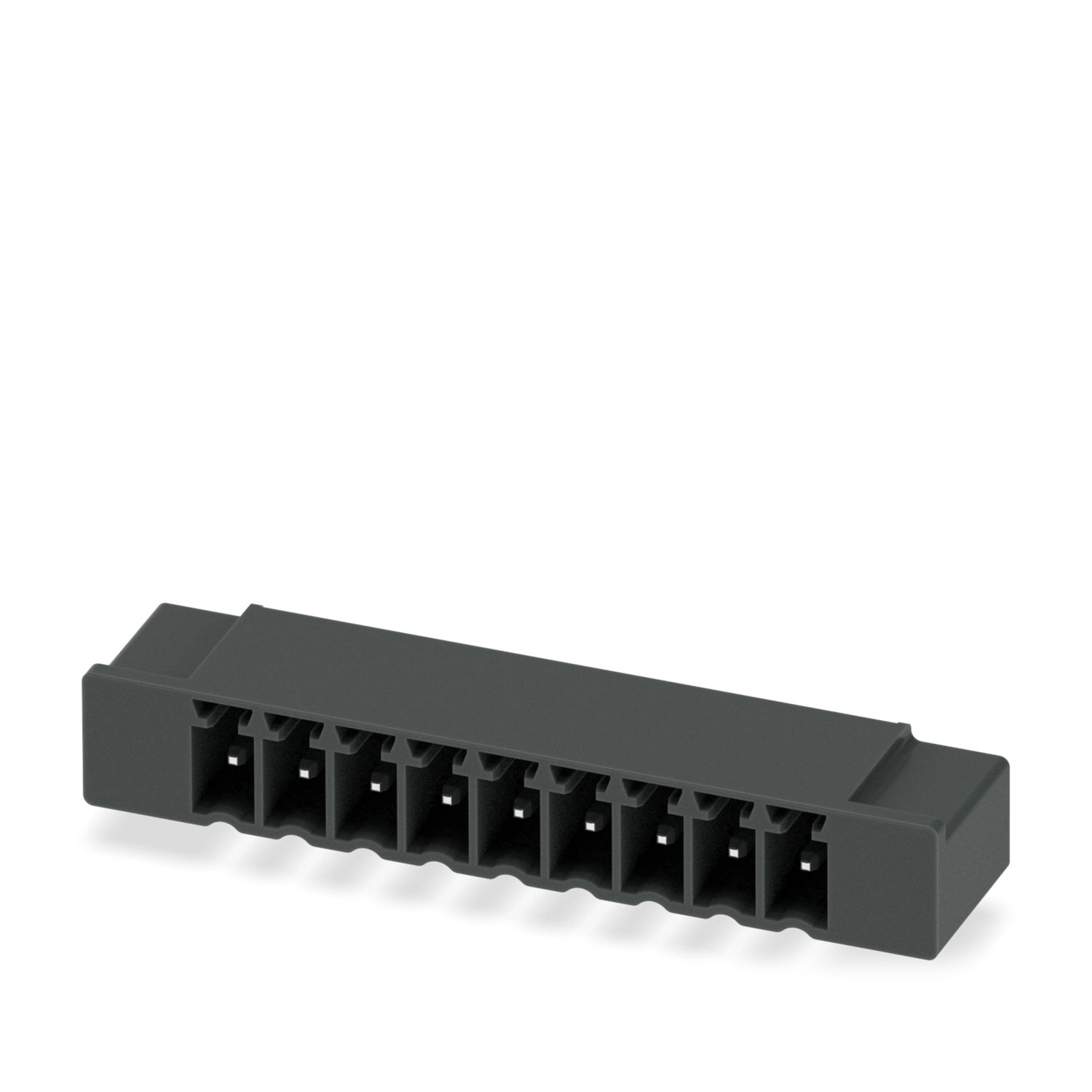

MC 1,5/ 9-G-3,5-LR P20 THR
-
인쇄 회로 기판 하우징
1788047
인쇄 회로 기판 하우징, 색상: 검정색, 핀 수: 9, 제품군: MC 1,5/..-G-LR-THR, 간격: 3.5 mm, 마운팅: THR납땜, 핀 레이아웃: 선형 핀연결, 납땜 핀 [P]: 2 mm, 포장 타입: 카드보드에 포장됨
제품의 세부 정보
| 제품 타입 | 인쇄 회로 기판 하우징 |
| 제품군 | MC 1,5/..-G-LR-THR |
| 제품군 | COMBICON Connectors S |
| 설계 | THR에 적합한 부품 |
| 핀 수 | 9 |
| 간격 | 3.5 mm |
| 행 수 | 1 |
| 마운팅 타입 | Lock & Release |
| 핀 레이아웃 | 선형 핀연결 |
| 전위당 납땜 핀 | 1 |
| 속성 | |
| 정격전류 IN | 8 A |
| 정격전압 UN | 160 V |
| 마운트 타입 | THR납땜 |
| 핀 레이아웃 | 선형 핀연결 |
| 소재 데이터 - 접점 | |
| 참고 | WEEE/RoHS 준수, IEC 60068-2-82/JEDEC JESD 201에 따라 위스커 없음 |
| 접점 소재 | Cu 합금 |
| 표면 특성 | 주석 도금 |
| 금속 표면 접점 영역(위쪽 레이어) | 주석 (3 - 5 µm Sn) |
| 금속 표면 접점 영역(가운데 레이어) | 니켈 (1 - 3 µm Ni) |
| 금속 표면 납땜 영역(위쪽 레이어) | 주석 (3 - 5 µm Sn) |
| 금속 표면 납땜 영역(가운데 레이어) | 니켈 (1 - 3 µm Ni) |
| 소재 데이터 - 하우징 | |
| 색상 (하우징) | 검정색 (9005) |
| 절연 소재 | LCP |
| 플라스틱 소재 | IIIa |
| UL 94에 따른 난연성등급 | V0 |
| 치수 도면 |
|
| 간격 | 3.5 mm |
| 폭[w] | 41.8 mm |
| 높이 [h] | 8.9 mm |
| 길이 [l] | 9.2 mm |
| 설치 높이 | 6.9 mm |
| 납땜 핀 길이 [P] | 2 mm |
| 핀 치수 | 0.8 x 0.8 mm |
| PCB 설계 | |
| 홀 직경 | 1.4 mm |
| 포장 타입 | 카드보드에 포장됨 |
이점
SMT 솔더링 공정에 통합하도록 설계됨
대비 색상의 잠금 및 해제 작동 레버를 통한 자동 잠금 및 직관적인 해제
