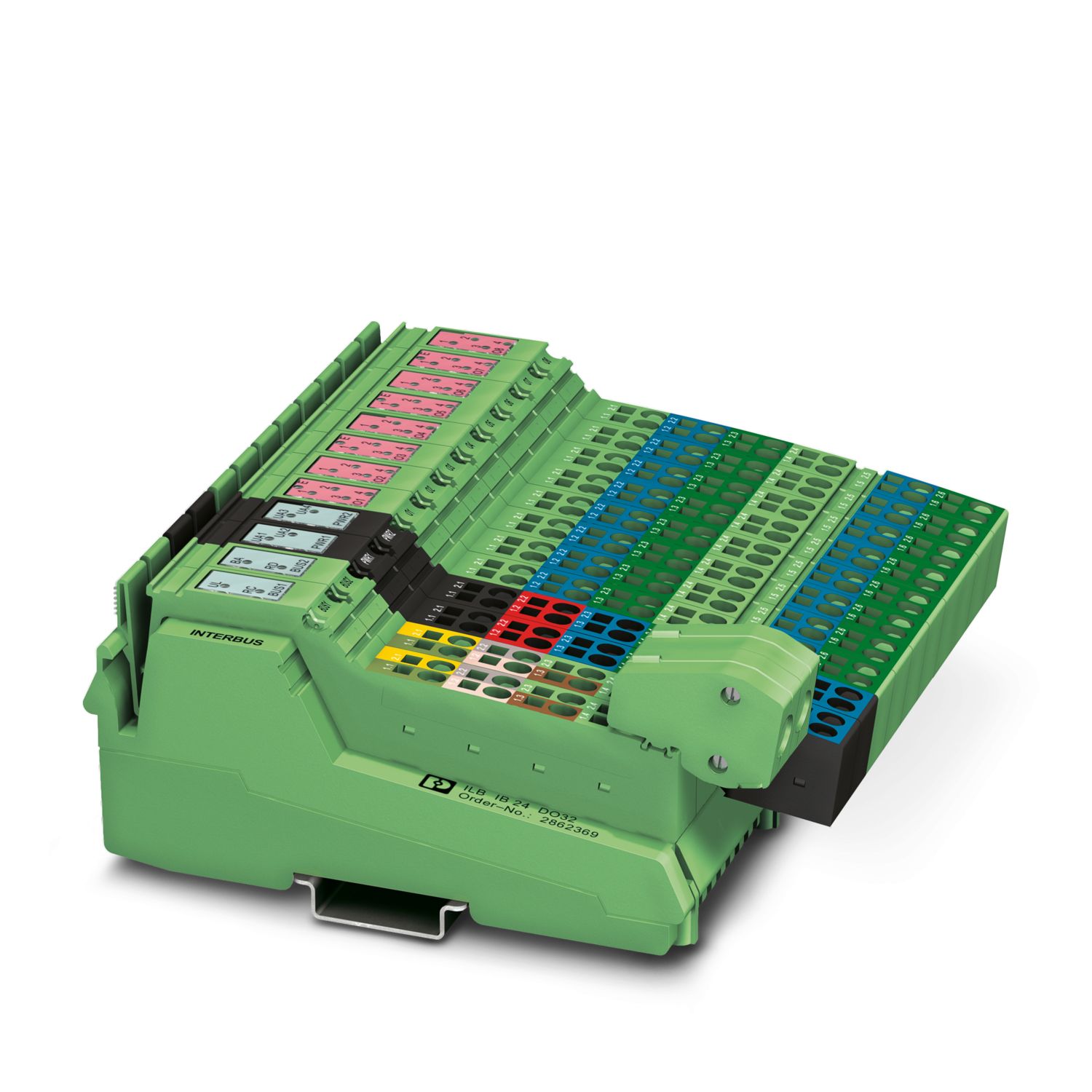

ILB IB 24 DO32
-
I/O 모듈
2862369
Inline, Block IO, INTERBUS, 인라인 차폐 커넥터, 디지털 출력: 32, 24 V DC, 연결 기술: 3선, 보호 수준: IP20, 인라인 커넥터 포함
무료로 다운로드할 수 있습니다.
다운로드
제품의 세부 정보
치수 도면 |
|
폭 | 156 mm |
높이 | 141 mm |
깊이 | 57 mm |
치수에 관한 참고 | 수 커넥터가 있는 사양 |
색상 | 녹색 |
INTERBUS | |
연결 타입 | 인라인 차폐 커넥터 |
전송 속도 | 500 kBit/s |
디지털: | |
출력 이름 | 디지털 출력 |
연결 타입 | 스프링 케이지 연결방식 |
연결 방법 | 3선 |
출력 수 | 32 |
보호 회로 | 단락-회로 및 과부하 보호 |
출력 전압 | 24 V DC |
채널당 최대 출력 전류 | 500 mA |
모듈/단자대당 최대 출력 전류 | 16 A |
모듈당 최대 출력 전류 | 16 A |
정격 출력 전압 | 24 V DC |
공칭 로드, 유도성 | 12 VA |
공칭 로드, 램프 | 12 W |
공칭 로드, ohmic | 12 W |
제품 타입 | I/O 컴포넌트 |
제품군 | Inline |
설계 | 블록 설계 |
공급 범위 | 인라인 커넥터 포함 |
채널 수 | 32 |
전위: 통신 전원 (UL) | |
공급 전압 | 24 V DC |
공급 전압 범위 | 19.2 V DC ... 30 V DC (모든 허용 오차 포함, 리플 포함) |
정격 전류 | 85 mA |
전위: 액추에이터 (UA1)에 대한 전원 공급 | |
공급 전압 | 24 V DC |
공급 전압 범위 | 19.2 V DC ... 30 V DC (모든 허용 오차 포함, 리플 포함) |
정격 전류 | 4 A |
전위: 액추에이터 (UA2)에 대한 전원 공급 | |
공급 전압 | 24 V DC |
공급 전압 범위 | 19.2 V DC ... 30 V DC (모든 허용 오차 포함, 리플 포함) |
정격 전류 | 4 A |
전위: 액추에이터에 대한 전원 공급(UA3) | |
공급 전압 | 24 V DC |
공급 전압 범위 | 19.2 V DC ... 30 V DC (모든 허용 오차 포함, 리플 포함) |
정격 전류 | 4 A |
전위: 액추에이터에 대한 전원 공급(UA4) | |
공급 전압 | 24 V DC |
공급 전압 범위 | 19.2 V DC ... 30 V DC (모든 허용 오차 포함, 리플 포함) |
정격 전류 | 4 A |
전위 | |
정격 전류 | 85 mA |
전압 범위의 전기 절연/격리 | |
테스트 전압: I/O / 인입 원격 버스 | 500 V AC, 50 Hz, 1 분 |
테스트 전압: I/O / 인출 원격 버스 | 500 V AC, 50 Hz, 1 분 |
테스트 전압: I/O 영역 / FE | 500 V AC, 50 Hz, 1 분 |
테스트 전압: 인입 원격 버스 / FE | 500 V AC, 50 Hz, 1 분 |
테스트 전압: 인출 원격 버스 / FE | 500 V AC, 50 Hz, 1 분 |
테스트 전압: 인입 원격 버스 / 인출 원격 버스 | 500 V AC, 50 Hz, 1 분 |
연결 기술 | |
연결 이름 | 인라인 커넥터 |
전선 연결 | |
연결 타입 | 스프링 케이지 연결방식 |
단선 케이블 사이즈 | 0.08 mm² ... 1.5 mm² |
케이블 사이즈, 연선 | 0.08 mm² ... 1.5 mm² |
AWG 케이블 사이즈 | 28 ... 16 |
스트리핑 길이 | 8 mm |
인라인 커넥터 | |
연결 타입 | 스프링 케이지 연결방식 |
단선 케이블 사이즈 | 0.08 mm² ... 1.5 mm² |
연선 케이블 사이즈 | 0.08 mm² ... 1.5 mm² |
케이블 사이즈 AWG | 28 ... 16 |
스트리핑 길이 | 8 mm |
주변 조건 | |
주변 온도(작동) | -25 °C ... 60 °C |
보호 수준 | IP20 |
기압(작동) | 80 kPa ... 108 kPa (해수면 기준 최대 2000 m) |
기압(보관/운송) | 66 kPa ... 108 kPa (해수면 기준 최대 3500 m) |
주변 온도(보관/운송) | -25 °C ... 85 °C |
허용 습도(작동) | 최대 85 % (응축 없음) |
허용 습도(보관/운송) | 95 % (응축 없음) |
보호 등급 | III (IEC 61140, EN 61140, VDE 0140-1) |
노이즈 방출 | Class B(주거용) |
마운트 타입 | DIN 레일 마운팅 |
항목 번호 | 2862369 |
패키지 단위 | 1 pc |
최소 주문 수량 | 1 pc |
제품 키 | DRI1A1 |
카탈로그 페이지 | 164페이지(C-6-2019) |
GTIN | 4017918923846 |
개당 중량(패키지 포함) | 566.3 g |
개당 중량(패키지 제외) | 510 g |
관세 번호 | 85389091 |
원산지 | DE |
ETIM
ETIM 8.0 | EC001599 |
UNSPSC
UNSPSC 21.0 | 32151600 |
EU RoHS | |
EU RoHS 제한 물질 요구 사항을 충족시킨다 | 예 |
현재 알고 있는 한 면제 | 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
제한값을 초과하는 유해 물질 없음
|
EU REACH SVHC | |
REACH 후보 물질 주석(CAS-NO) | Lead (CAS-NO: 7439-92-1) |

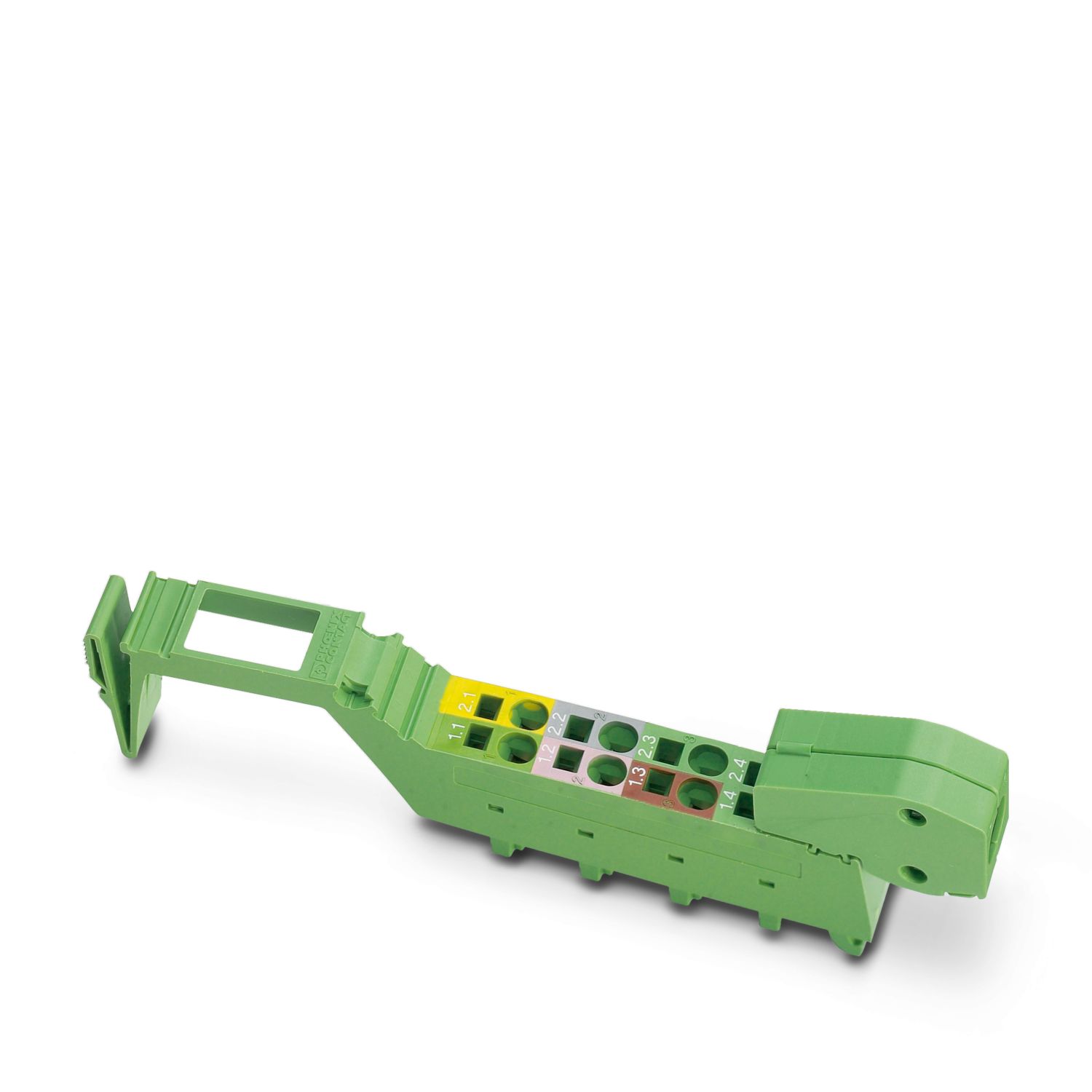

호환 가능한 제품
이점
32 개의 디지털 출력
2 및 3선 기술의 액추에이터 연결
출력당 정격 전류: 500 mA
단자의 총 전류: 16 A
단락-회로 및 과부하 방지 출력
진단 및 상태 인디케이터
