UT 35 BU - Morsetto passante

3044238
E-No: 158220855

Morsetto passante, tensione nominale: 1000 V, corrente nominale: 125 A, numero di connessioni: 2, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 35 mm², sezione: 1,5 mm² - 50 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: blu

Dettagli prodotto

Tipo di prodotto	Morsetto passante
Famiglia di prodotti	UT
Campo di applicazione	Industria ferroviaria
	Costruzione di macchine
	Costruzione di impianti
	Industria dei processi
Numero collegamenti	2
Numero di file	1
Potenziali	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tensione impulsiva di dimensionamento	8 kV
Potenza dissipata massima in condizioni nominali	4,06 W

Numero di connessioni per ogni piano	2
Sezione nominale	35 mm²
Piano 1 superiore 1 inferiore 1
Filettatura	M6
Coppia di serraggio	3,2 ... 3,7 Nm
Lunghezza del tratto da spelare	18 mm
Calibro a tampone	B9
Attacco a norma	IEC 60947-7-1
Sezione conduttore rigida	1,5 mm² ... 50 mm²
Sezione conduttore AWG	14 ... 0 (convertito secondo IEC)
Sezione conduttore flessibile	1,5 mm² ... 50 mm²
Sezione conduttore flessibile [AWG]	14 ... 0 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	1,5 mm² ... 35 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	1,5 mm² ... 35 mm²
2 conduttori di sezione identica rigidi	1,5 mm² ... 16 mm²
2 conduttori di sezione identica flessibili	1,5 mm² ... 10 mm²
2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica	1,5 mm² ... 10 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica	1,5 mm² ... 16 mm²
Corrente nominale	125 A
Corrente di carico massima	150 A (con una sezione conduttore di 50 mm²)
Tensione nominale	1000 V
Nota	Attenzione: nell'area download sono disponibili approvazioni degli articoli, sezioni di collegamento e note per la connessione di conduttori in alluminio.
Sezione nominale	35 mm²

Dati nominali (ATEX/IECEx)
Siglatura	 II 2 GD Ex eb IIC Gb
Range di temperatura d'impiego	-60 °C ... 110 °C
Accessori certificati Ex	1205079 SZS 1,0X6,5 VDE
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Lista ponticelli	Ponticello a innesto / FBS 2-16 / 3005963
Dati di ponticellamento	98,5 A (35 mm²)
Aumento di temperatura Ex	40 K (133,6 A / 35 mm²)
In caso di ponticellamento con ponticello	690 V
Tensione di isolamento nominale	630 V
Uscita	(permanente)
Piano Ex Generalità
Tensione nominale	690 V
Corrente nominale	123 A
Corrente di carico massima	129 A
Resistività di massa	0,08 mΩ
Dati di collegamento Ex Generalità
Range della coppia di serraggio	3,2 Nm ... 3,7 Nm
Sezione nominale	35 mm²
Sezione di dimensionamento AWG	2
Dati di collegamento conduttori rigidi	1,5 mm² ... 50 mm²
Dati di collegamento AWG	16 ... 1/0
Dati di collegamento conduttori flessibili	1,5 mm² ... 35 mm²
Dati di collegamento AWG	16 ... 2
2 conduttori di sezione identica rigidi	1,5 mm² ... 16 mm²
2 conduttori con sezione identica AWG rigidi	16 ... 6
2 conduttori di sezione identica flessibili	1,5 mm² ... 10 mm²
2 conduttori con sezione identica AWG flessibili	16 ... 8

Larghezza	16 mm
Spessore della piastra terminale	2,2 mm
Altezza	61,2 mm
Profondità	65,1 mm
Profondità su NS 35/7,5	65,7 mm
Profondità su NS 35/15	73,2 mm

Colore	blu (RAL 5015)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Prova di tensione impulsiva
Tensione di prova valore nominale	9,8 kV
Risultato	Prova superata
Test temperatura ambientale
Requisito verifica di riscaldamento	Aumento di temperatura ≤ 45 K
Risultato	Prova superata
Resistenza alla corrente di breve durata 35 mm²	4,2 kA
Risultato	Prova superata
Rigidità dielettrica a frequenza di rete
Tensione di prova valore nominale	2,2 kV
Risultato	Prova superata

Dati meccanici
Parete laterale aperta	No

Resistenza meccanica
Risultato	Prova superata
Fissaggio sul supporto
Guida di supporto/supporto di fissaggio	NS 35
Forza di prova valore nominale	10 N
Risultato	Prova superata
Prova di integrità e stabilità dei conduttori
Velocità di rotazione	10 giri/min
Giri	135
Sezione conduttore/peso	1,5 mm²/0,4 kg
	35 mm²/6,8 kg
	50 mm² / 9,5 kg
Risultato	Prova superata

Prova di fiamma ad ago
Durata di applicazione	30 s
Risultato	Prova superata
Vibrazioni/rumori a banda larga
Specifica di prova	DIN EN 50155 (VDE 0115-200):2022-06
Spettro	Controllo della vita elettrica categoria 2, montato su carrello
Frequenza	f₁ = 5 Hz fino a f₂ = 250 Hz
Livello ASD	6,12 (m/s²)²/Hz
Accelerazione	3,12g
Durata di prova per asse	5 h
Direzioni di prova	Asse X, Y e Z
Risultato	Prova superata
Urti
Specifica di prova	DIN EN 50155 (VDE 0115-200):2008-03
Forma d'urto	Semisinusoidale
Accelerazione	5g
Durata urti	30 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Risultato	Prova superata
Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Attacco a norma	IEC 60947-7-1

Tipo di montaggio	NS 35/7,5
	NS 35/15

Dati commerciali

Codice articolo	3044238
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	BE1111
Codice prodotto	BE1111
Pagina del catalogo	Pagina 187 (C-1-2019)
GTIN	4017918977566
Peso per pezzo (confezione inclusa)	56.93 g
Peso per pezzo (confezione esclusa)	55.72 g
Numero tariffa doganale	85369000
Paese di origine	TR

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	1000 V	125 A		1,5 - 35

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	1000 V	125 A		1,5 - 35

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
Solo conduttori flessibili	690 V	123 A		1,5 - 35
Solo conduttori rigidi	690 V	129 A		1,5 - 50

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	600 V	150 A	14 - 1/0

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
Solo conduttori flessibili	690 V	123 A		1,5 - 35
Solo conduttori rigidi	690 V	129 A		1,5 - 50

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	600 V	150 A	14 - 1/0

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

Le possibilità flessibili di ponticellamento di riduzione nel sistema CLIPLINE complete sono disponibili nel capitolo "Accessori per il sistema di morsetti componibili CLIPLINE complete"

L'alimentazione e la ripartizione pratiche e veloci del potenziale di correnti e sezioni grandi fino a 35 mm² con ponticelli di riduzione

Con i ponticelli di riduzione è possibile collegare ai blocchetti di alimentazione morsetti con connessioni diverse ad es. il morsetto a vite UT 35 con il morsetto Push-in 2,5

Testato per le applicazioni ferroviarie

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

UT 35 BU - Morsetto passante

3044238
E-No: 158220855

Dettagli prodotto

ECLASS

ETIM

UNSPSC

DNV

CSA

IECEE CB Scheme

cULus Recognized

Omologazione marchio VDE

CSA

cULus Recognized

ATEX

cUL Recognized

EAC Ex

IECEx

UL Recognized

CCC

UKCA-EX

Prodotti compatibili

I vantaggi

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

UT 35 BU - Morsetto passante 3044238 E-No: 158220855

Dettagli prodotto

ECLASS

ETIM

UNSPSC

Prodotti compatibili

FBS 2-16 - Ponticello a innesto 3005963

RB UT 35-10 - Ponticello di riduzione 3032168

RB 35-16 - Ponticello di riduzione 3032169

RB UT 35-(2,5/4) - Ponticello di riduzione 3047277

RB UT 35-ST(2,5/4) - Ponticello di riduzione 3047280

AGK 4-UT 35 - Morsetto di derivazione 3047138

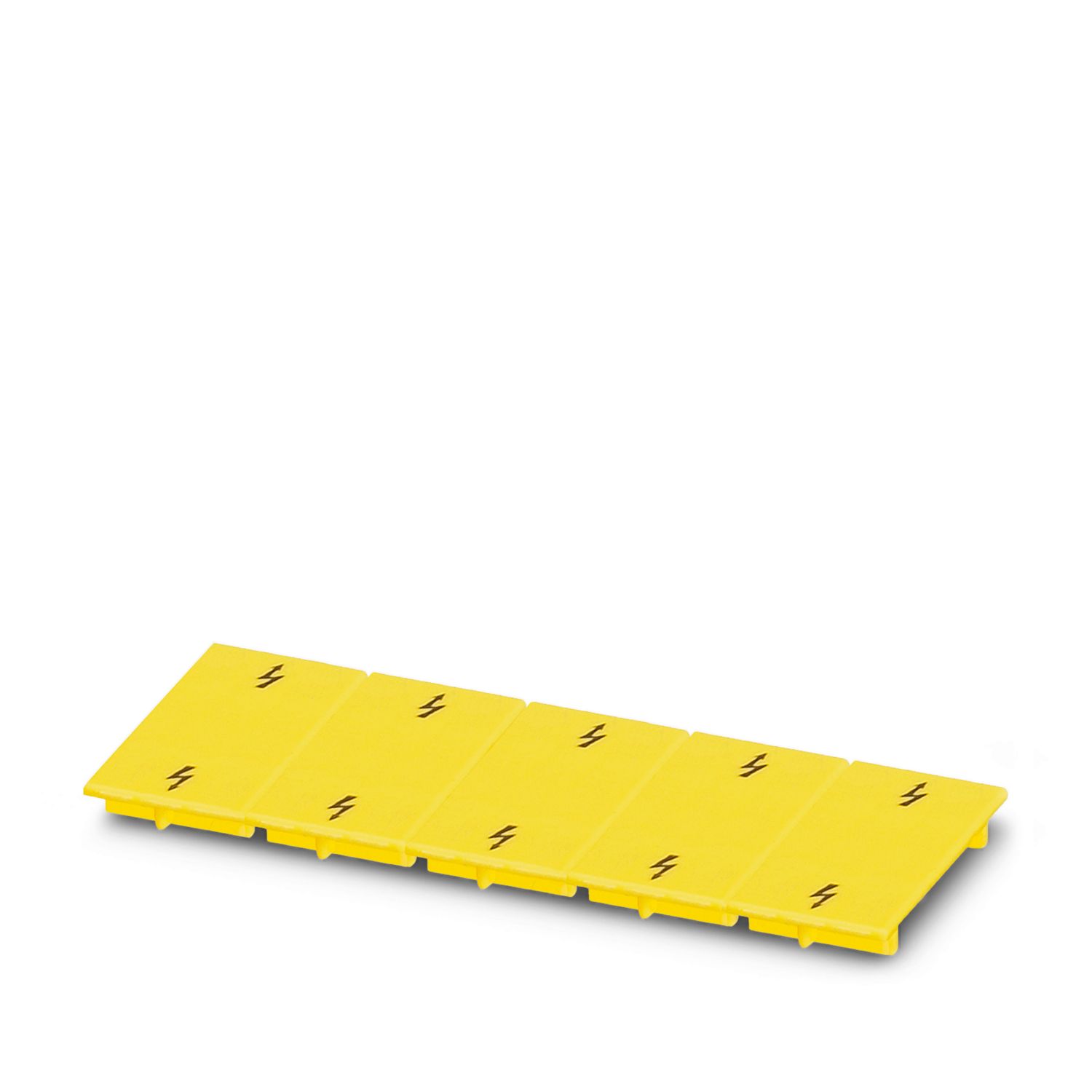

TPNS-UK - Piastra di separazione 0706647

WS UT 35 - Targhetta di segnalazione 3047387

LPS-16/E - Connettori di servizio 3270620

LPS-16 - Connettori di servizio 3270621

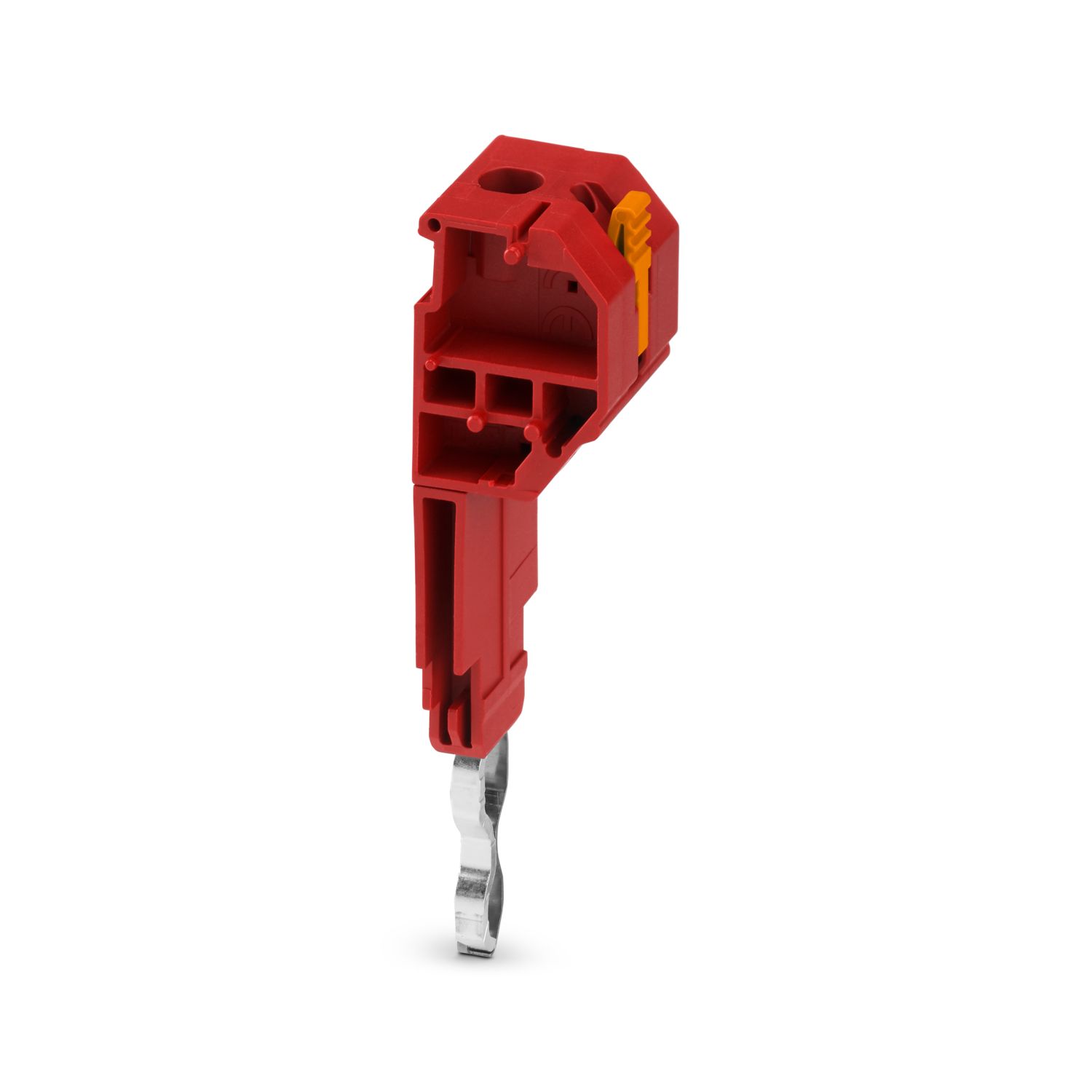

LPO 35/E - Connettore a presa 3270542

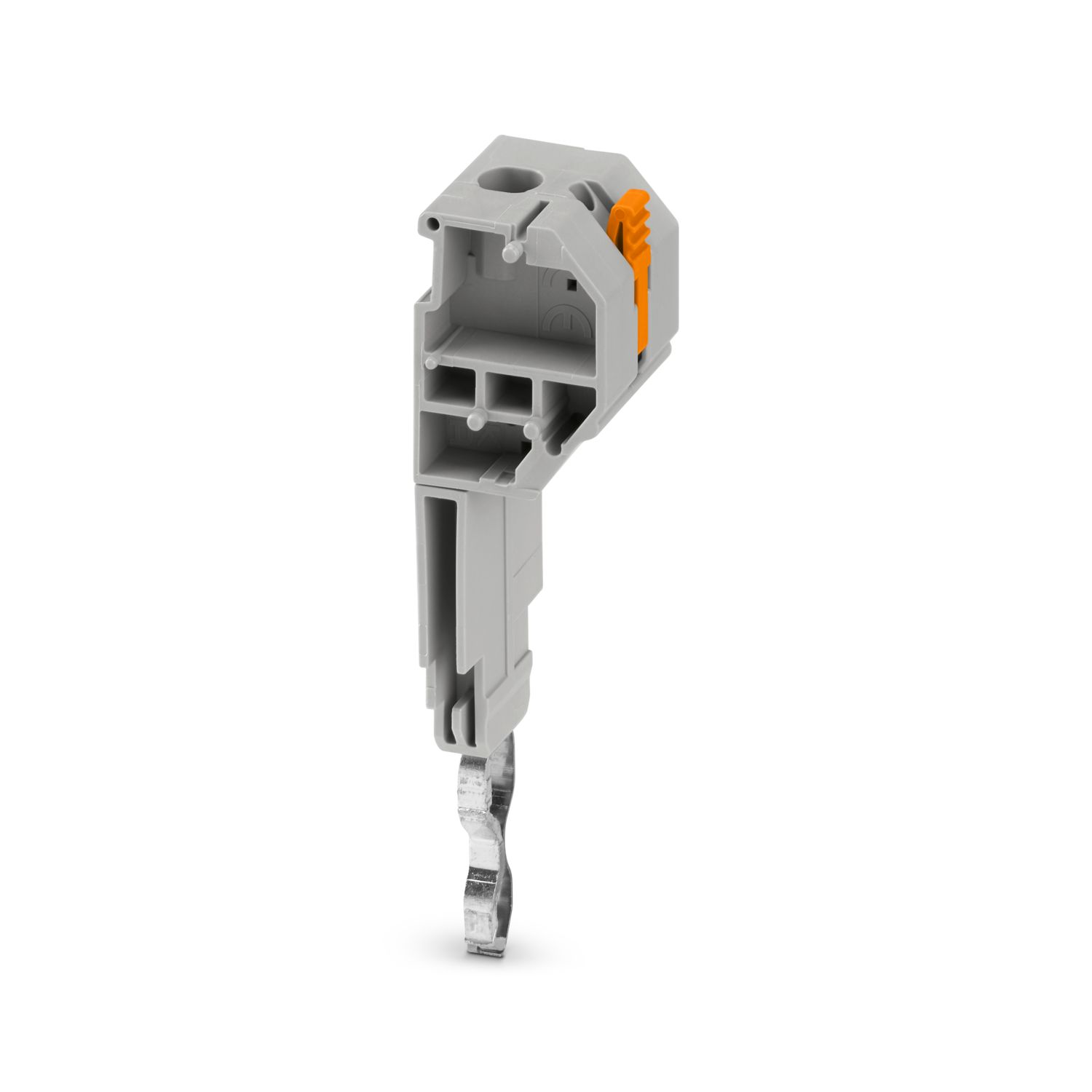

LPO 35 - Connettore a presa 3270543
