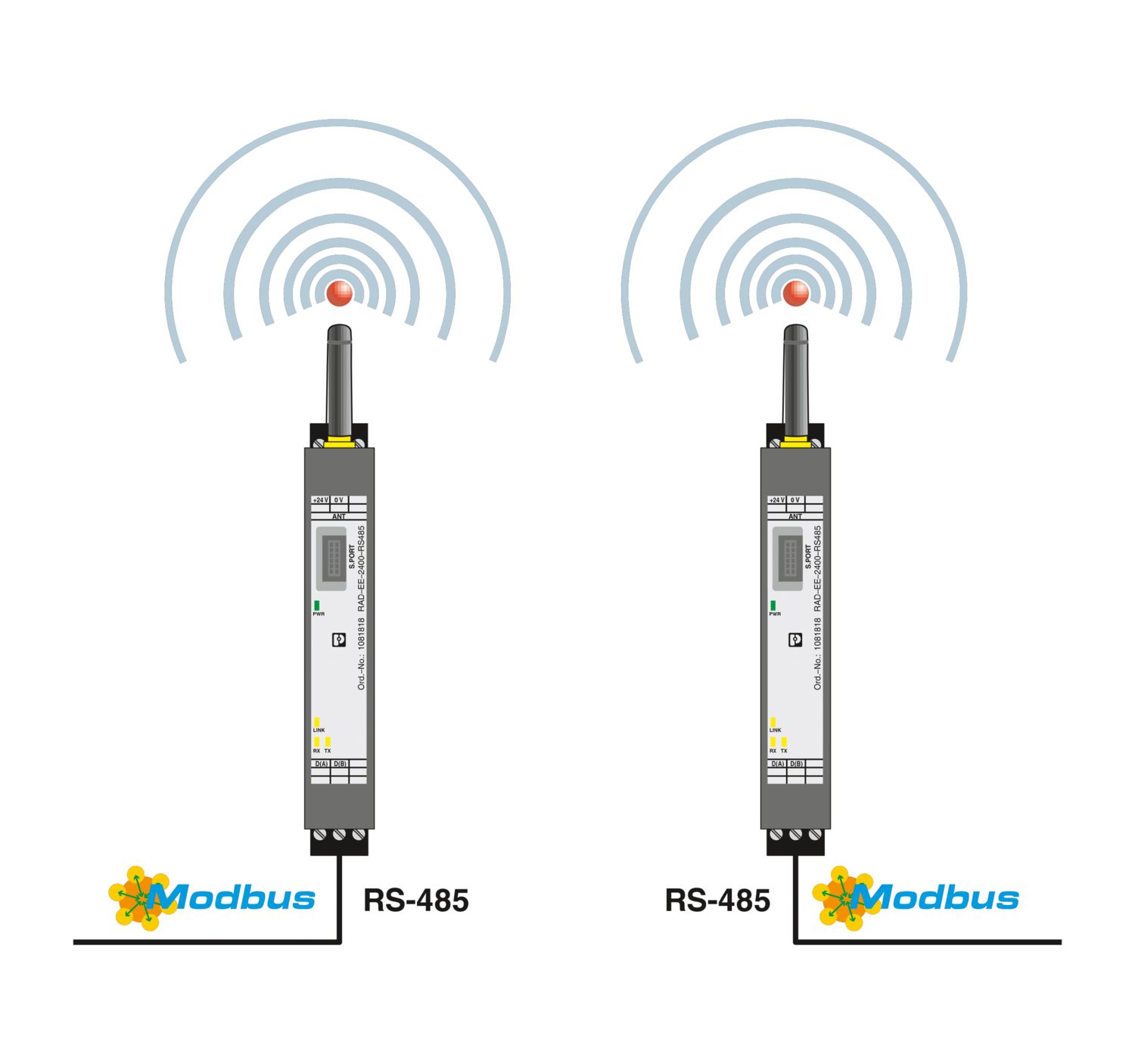

Soprattutto negli impianti fotovoltaici, i processi di commutazione ad alta frequenza portano spesso ad accoppiamenti con interferenze sulle linee di comunicazione. Pertanto non è sempre garantito un monitoraggio senza interferenze degli impianti fotovoltaici. La comunicazione radio nella banda dei 2,4 GHz è immune alle interferenze elettromagnetiche ed è quindi predestinata all'uso in impianti fotovoltaici. Con i nuovi moduli radio, le linee seriali RS-485 possono essere sostituite in modo flessibile e semplice da un collegamento radio sicuro e senza interferenze.

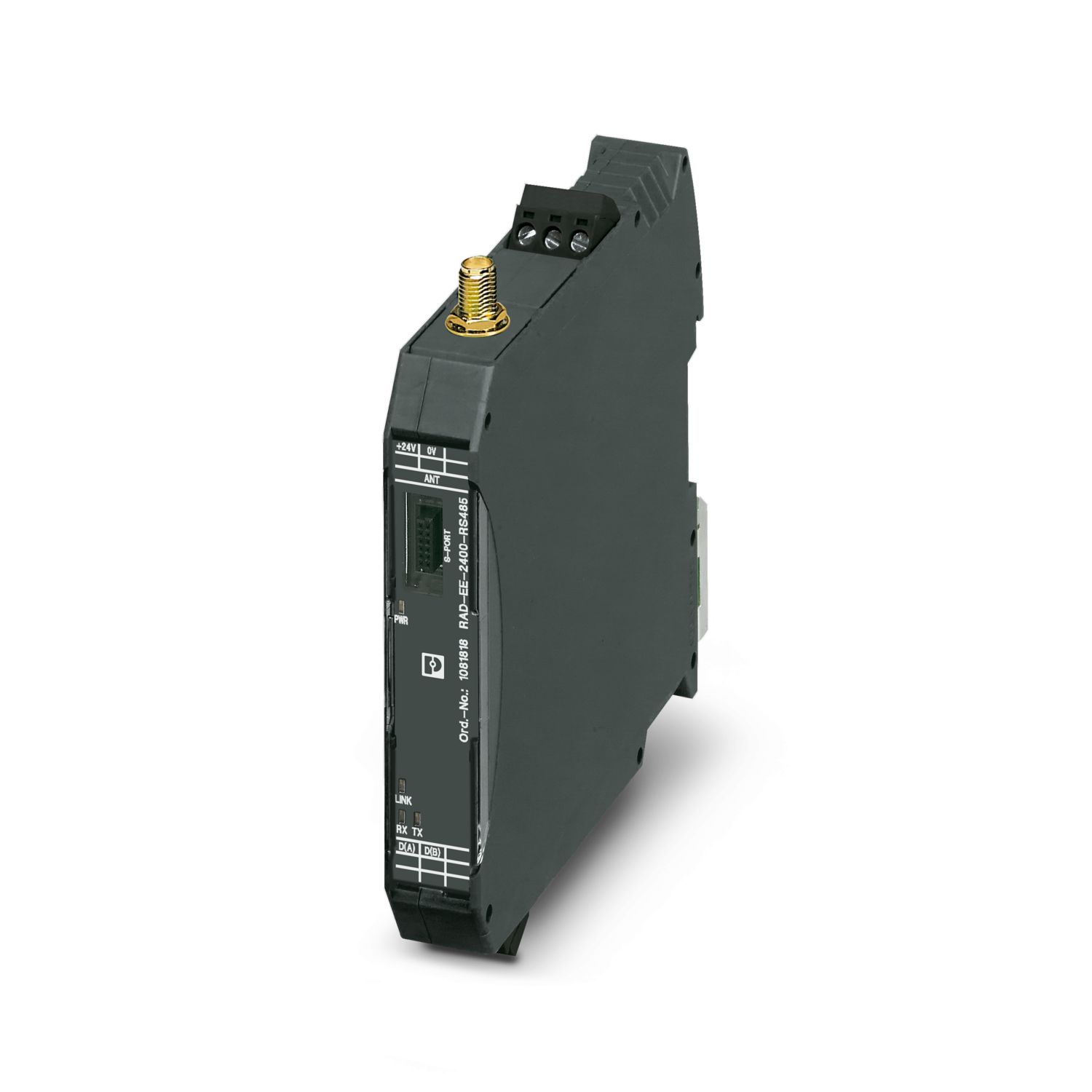

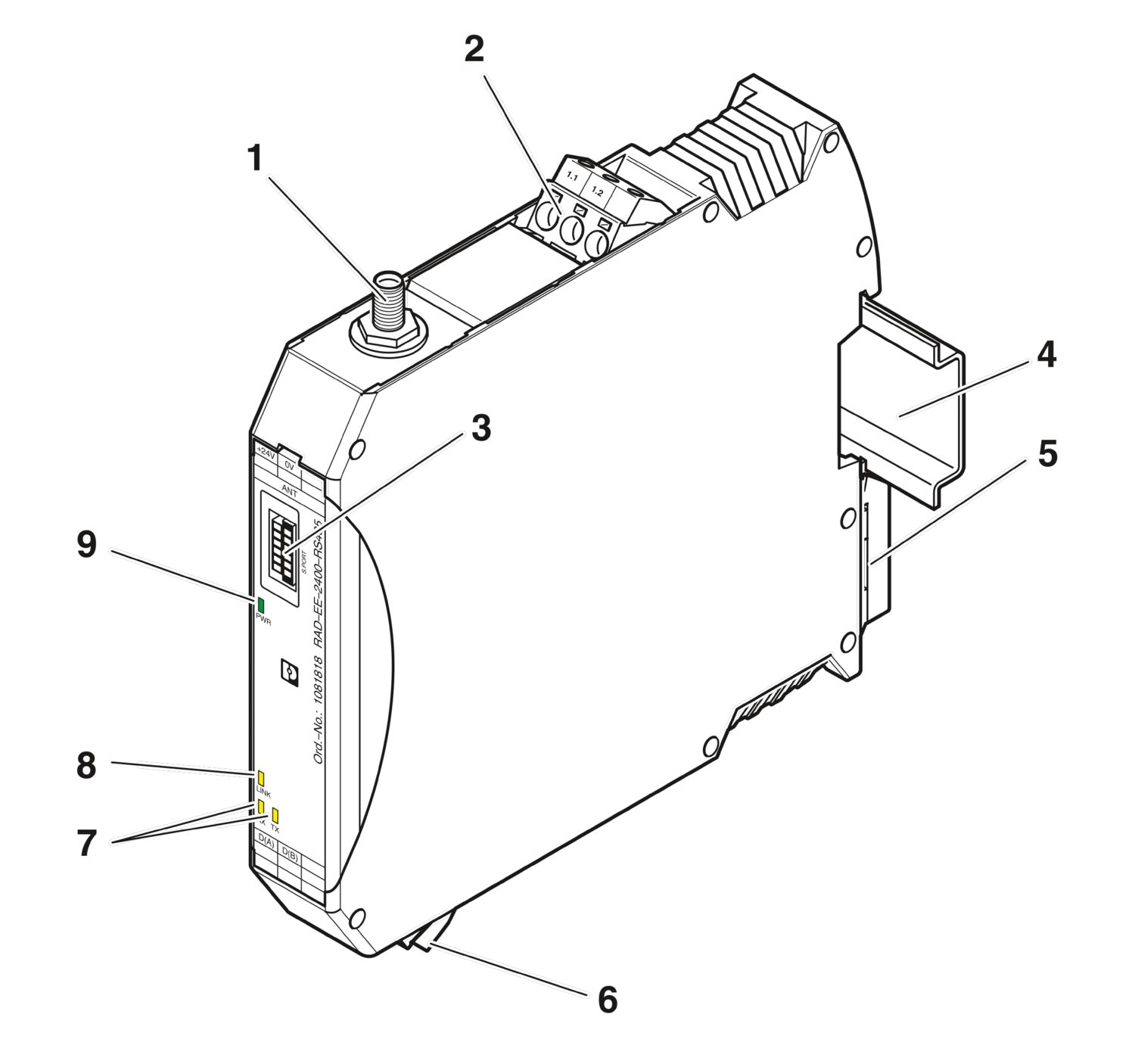

RAD-EE-2400-RS485
-
Modulo radio
1081818

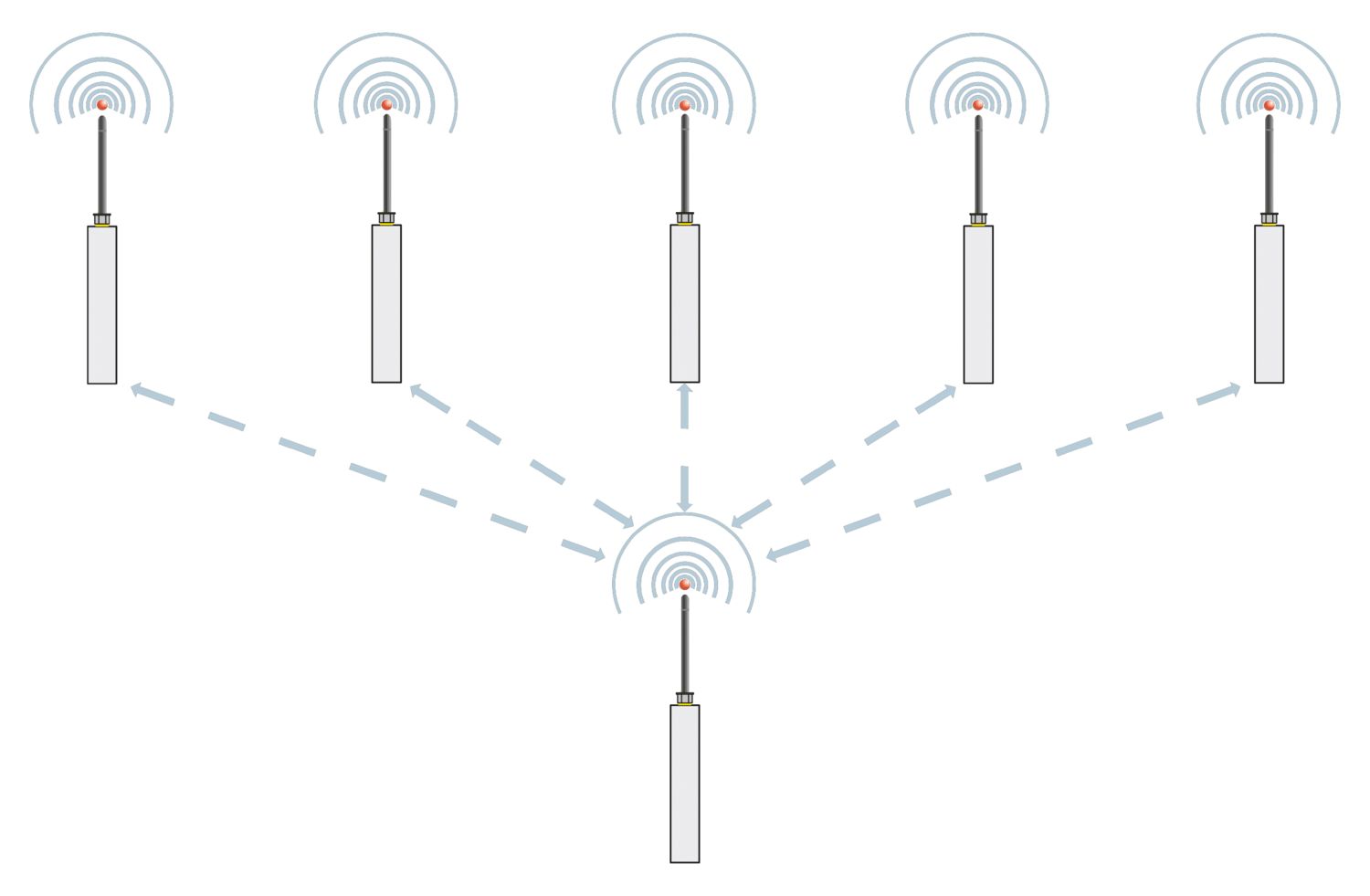

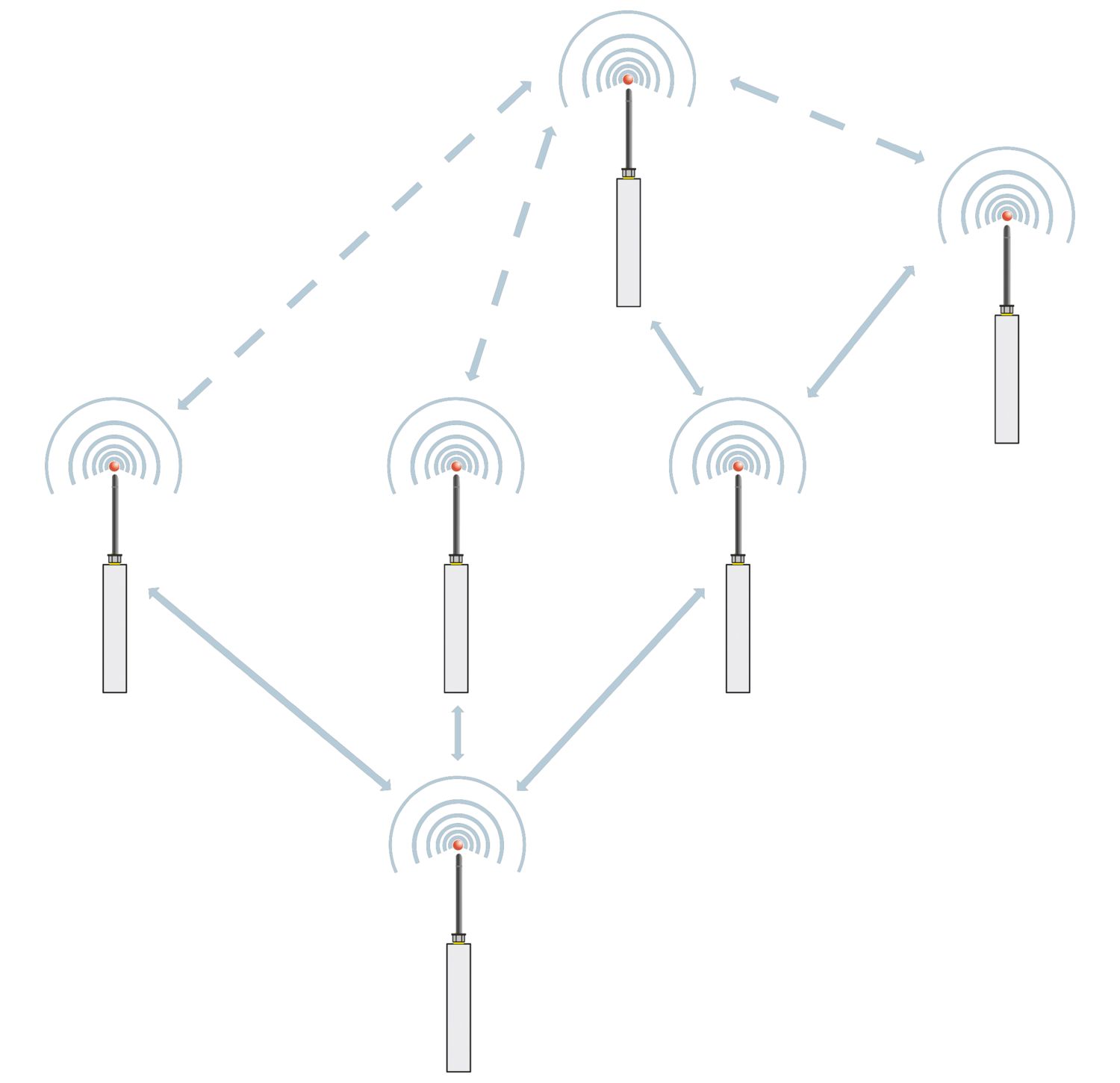

Transceiver radio da 2,4 GHz con interfaccia RS-485, connessione per antenne RSMA (femmina), reti punto-punto, stella e mesh fino a 250 stazioni, copertura fino a 500 m (in campo libero), impiego in tutto il mondo

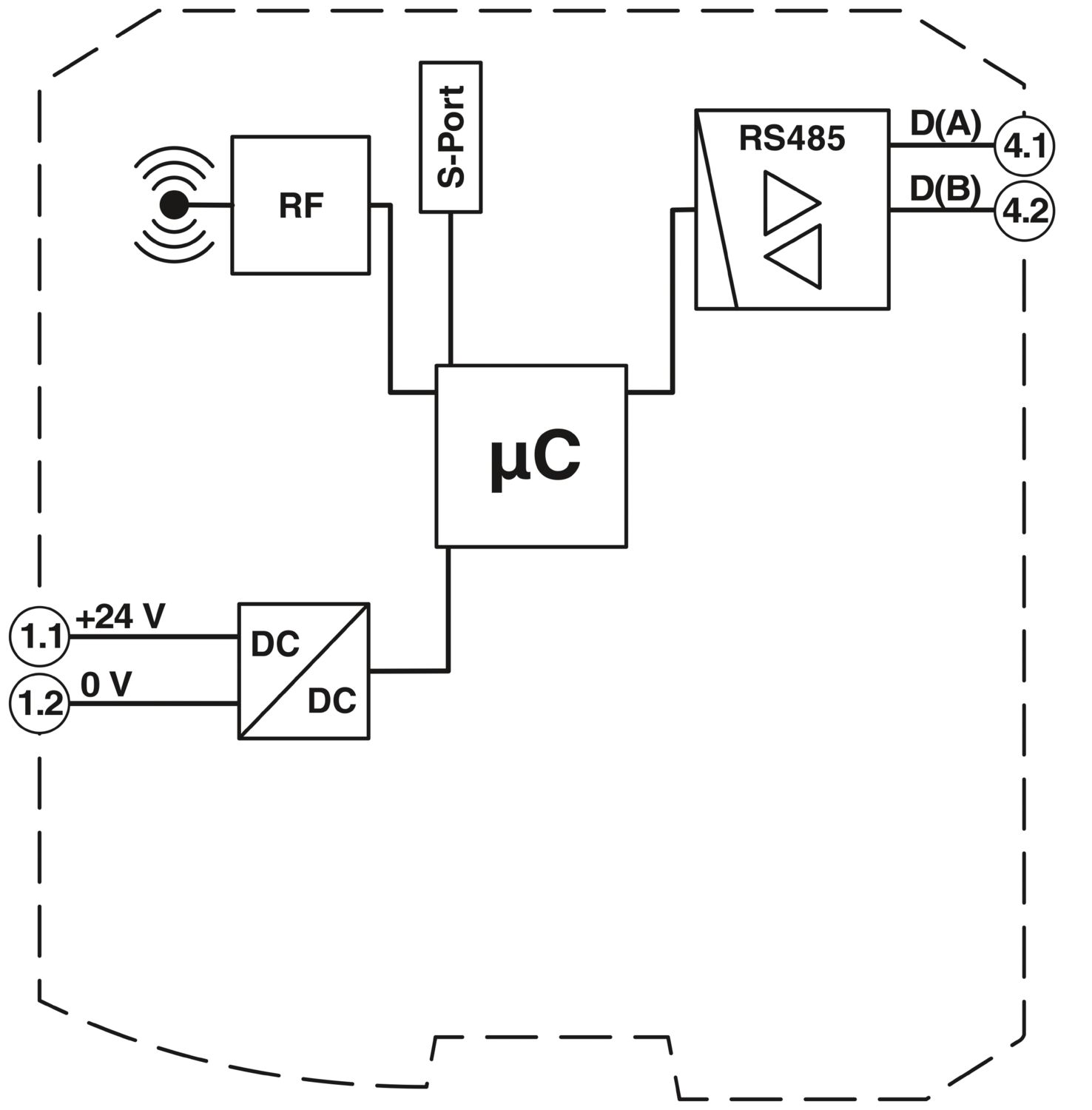

Dettagli prodotto
Nota per l'utilizzo | |
Nota per l'utilizzo | Solo per l'uso industriale |
Tipo di prodotto | Modulo radio |
Applicazione | RS-485 |
Modo operativo | Dati seriali (Attivazione e configurazione tramite software PSI-CONF) |
MTTF | 1064 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%) |
492 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%) | |
196 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100%) | |
Caratteristiche di isolamento | |
Categoria di sovratensione | II |
Grado d'inquinamento | 2 |
Potenza dissipata massima in condizioni nominali | 1,152 W |
Protezione contro le sovratensioni dei transienti | sì |
Limiti del sistema | |
Denominazione | Modulo radio |
Numero di utilizzatori supportati | ≤ 250 (Indirizzamento mediante software PSI-CONF) |
Alimentazione | |
Tensione di alimentazione | 24 V DC |
Range tensione di alimentazione | 19,2 V DC ... 30,5 V DC |
Max. corrente assorbita | ≤ 48 mA (a 24 V DC, a 25 °C) |

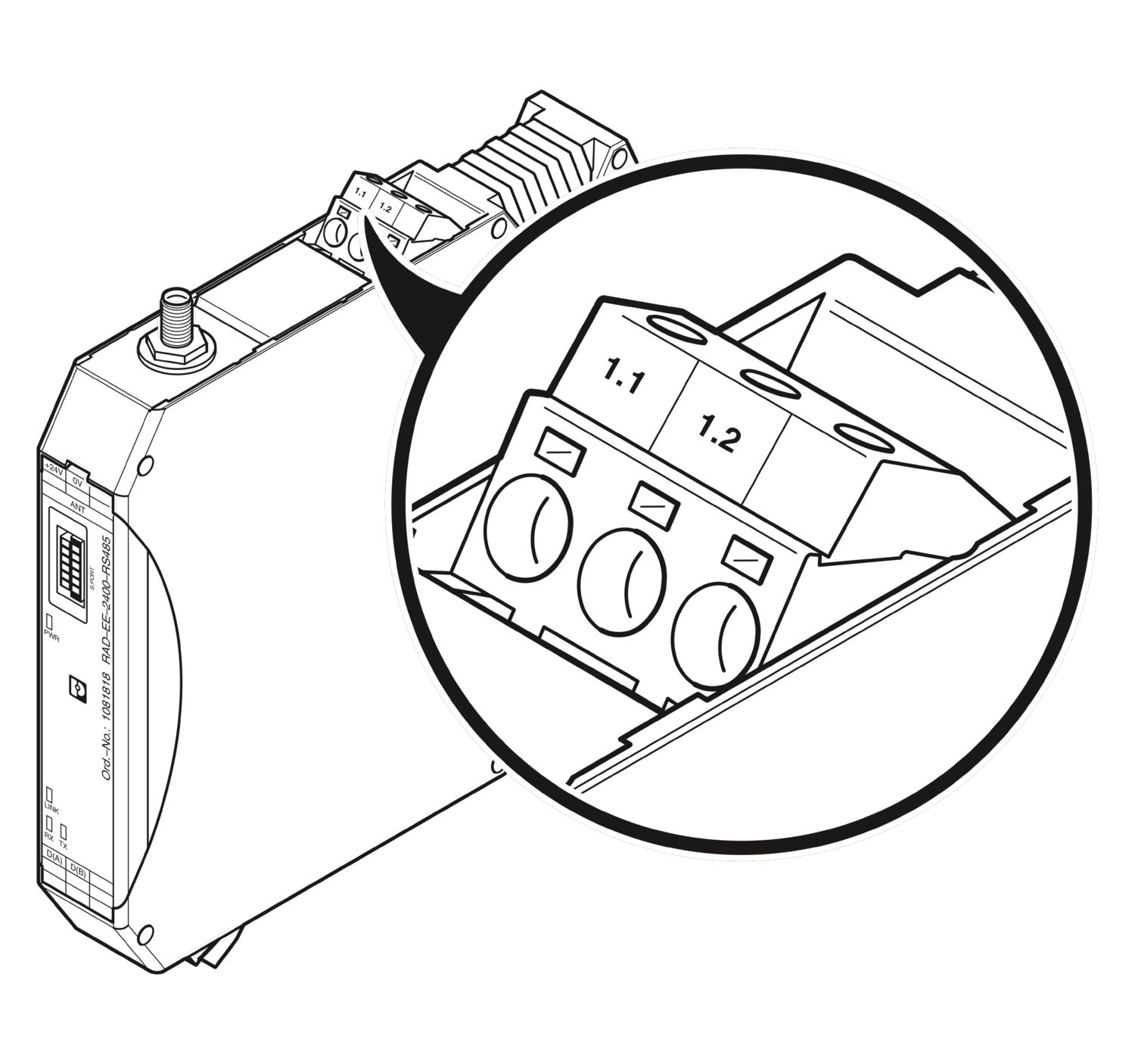

Collegamento | Connessione a vite |
Lunghezza del tratto da spelare | 7 mm |
Sezione conduttore rigido min. | 0,2 mm² |
Sezione conduttore rigido max. | 2,5 mm² |
Sezione conduttore flessibile min. | 0,2 mm² |
Sezione conduttore flessibile max. | 2,5 mm² |
Sezione trasversale conduttore AWG min. | 24 |
Sezione trasversale conduttore AWG max. | 14 |
Apparecchi radiotrasmittenti | |
Copertura | ≤ 500 m (Sono possibili coperture superiori o inferiori a seconda delle condizioni ambientali, della tecnologia dell'antenna e del prodotto utilizzato) |
Seriale: RS-485 | |
Velocità dati | 300 Bit/s / 600 Bit/s / 1,2 kBit/s / 2,4 kBit/s / 4,8 kBit/s / 9,6 kBit/s / 19,2 kBit/s / 38,4 kBit/s / 57,6 kBit/s / 93,75 kBit/s / 115,2 kBit/s |
Collegamento | Morsetto a vite a innesto COMBICON |
Tecnica di connessione | 2 conduttori |
Lunghezza di trasmissione | ≤ 1200 m |

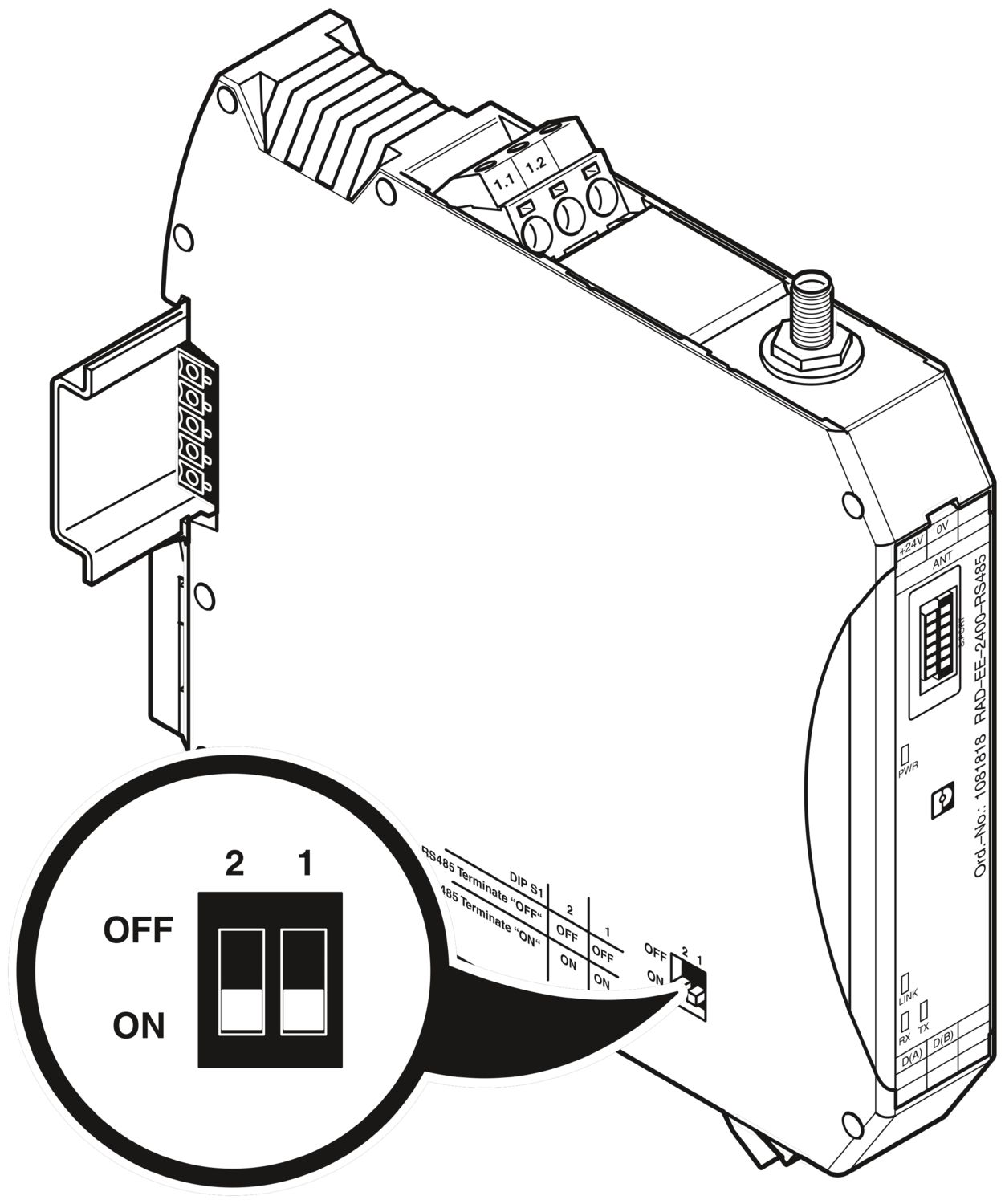

Resistenza terminale | 390 Ω (inseribile tramite DIP switch) |
150 Ω (inseribile tramite DIP switch) | |
390 Ω (inseribile tramite DIP switch) | |
Seriale: Interfaccia di configurazione | |
Collegamento | S-PORT (connettore femmina) |
Apparecchi radiotrasmittenti | |
Descrizione dell'interfaccia | Trusted Wireless |
Direzione | Bidirezionale |
Frequenza | 2400 MHz |
Frequenza | 2,4002 GHz ... 2,4785 GHz |
Distanza canali | 1,3 MHz |
Numero di gruppi canali | 8 |
Numero di canali per gruppo | 55 |
Capacità di trasmissione minima | 0 dBm |
Capacità di trasmissione massima | ≤ 18 dBm (impostabile tramite software) |
Velocità dati | 16 kBit/s (configurabili) |
125 kBit/s (Impostazione di fabbrica, regolabile) | |
250 kBit/s (configurabili) | |
Sensibilità di ricezione minima | -106 dBm (16 kbps) |
-96 dBm (125 kBit/s) | |
-93 dBm (250 kbps) | |
Tipo di connessione dell'antenna | RSMA (femmina) |
Funzioni | |
Certificazioni radio | Europa, USA, Canada, altri paesi nell'E-Shop |
Wireless | |
Banda di frequenza | 2,4 GHz |
Standard radio | Trusted Wireless |
Segnalazione stato | LED tensione di alimentazione, PWR (verde) |
LED giallo (qualità di ricezione, LINK) | |
LED verde (dati di ricezione, RX) | |
LED verde (dati di trasmissione, TX) |
Disegno quotato |
|
Larghezza | 17,5 mm |
Altezza | 116 mm |
Profondità | 114,5 mm |
Colore (Custodia) | grigio traffico B (RAL 7043) |
Materiale (Custodia) | PA 6.6-FR |
Classe di combustibilità a norma UL 94 | V0 |
Condizioni ambientali | |
Grado di protezione | IP20 |
Temperatura ambiente (esercizio) | -20 °C ... 70 °C |
-4 °F ... 158 °F | |
Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
-4 °F ... 158 °F | |
Posizione elevata | 2000 m |
Umidità dell'aria consentita (esercizio) | 20 % ... 85 % |
Umidità dell'aria consentita (stoccaggio/trasporto) | 20 % ... 85 % |
Urti | 16g, 11 ms |
Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
CE | |
Certificato | Conformità CE |
UL, USA / Canada | |
Siglatura | 508 Listed |
Certificazione radio Europa | |
Nota | RED 2014/53/EU |
Omologazione radio Australia, RCM | |
Certificato | - |
Omologazione radio Brasile, ANATEL | |
Certificato | 06279-19-06497 |
Omologazione radio India, WPC | |
Certificato | NER-ETA/314 |
Omologazione radio per il Messico, IFT | |
Certificato | RCPPHRA20-0068 |
Omologazione Corea del Sud, KC | |
Certificato | MSIP-CRI-PCK-2901541 |
Compatibilità elettromagnetica | Conformità alla direttiva RED 2014/53/UE |
Scariche elettrostatiche | |
Norme/Disposizioni | EN 61000-4-2 |
Scariche elettrostatiche | |
Scarica contatti | ± 6 kV (Grado severità collaudo 3) |
Scarica in aria | ± 8 kV (Grado severità collaudo 3) |
Scarica indiretta | ± 6 kV |
Osservazioni | Criterio B |
Campi elettromagnetici ad alta frequenza | |
Norme/Disposizioni | EN 61000-4-3 |
Campi elettromagnetici ad alta frequenza | |
Frequenza | 26 MHz ... 3 GHz (Grado severità collaudo 3) |
Intensità di campo | 10 V/m |
Osservazioni | Criterio A |
Transitori veloci (Burst) | |
Norme/Disposizioni | EN 61000-4-4 |
Transitori veloci (Burst) | |
Ingresso | ± 2 kV (Grado severità collaudo 3) |
Segnale | ± 2 kV |
Osservazioni | Criterio B |
Carico di corrente impulsiva (Surge) | |
Norme/Disposizioni | EN 61000-4-5 |
Carico di corrente impulsiva (Surge) | |
Ingresso | ± 0,5 kV (simmetrico) |
± 1 kV (asimmetrico) | |
Segnale | ± 1 kV (asimmetrico) |
Osservazioni | Criterio B |
Influenza condotta | |
Norme/Disposizioni | EN 61000-4-6 |
Influenza condotta | |
Frequenza | 0,15 MHz ... 80 MHz |
Osservazioni | Criterio A |
Tensione | 10 V |
Emissione di disturbi | |
Raggio di radiodisturbo secondo norma EN 55011 | EN 55016-2-3 classe A campo di impiego industria |
Criteri | |
Criterio A | Segnalazione di stato normale entro i limiti fissati. |
Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
Definizione norma | Direttiva RED 2014/53/UE |
Norme/disposizioni | EN 300328 |
EN 61000-6-4 | |
EN 61000-6-2 | |
EN 50371 | |
EN 60950-1 |
Tipo di montaggio | Montaggio su guida DIN |
Nota per il montaggio | su guida standard NS 35 a norma EN 60715 |
Codice articolo | 1081818 |
Pezzi/conf. | 1 Pezzi |
Quantità di ordinazione minima | 1 Pezzi |
Codice vendita | DNC614 |
Codice prodotto | DNC614 |
GTIN | 4055626810065 |
Peso per pezzo (confezione inclusa) | 138.1 g |
Peso per pezzo (confezione esclusa) | 110 g |
Paese di origine | DE |
ECLASS
ECLASS-13.0 | 19179090 |
ETIM
ETIM 9.0 | EC000310 |
UNSPSC
UNSPSC 21.0 | 43222600 |
EU RoHS | |
Soddisfa i requisiti della direttiva RoHS | Sì |
con eccezione delle deroghe, se note | 6(c), 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
|
EU REACH SVHC | |
Avviso di sostanza candidata REACH (n. CAS) | Lead (n. CAS: 7439-92-1) |
SCIP | 7d7b1b86-9926-42ae-9a9a-dc21b1e79c34 |
Prodotti compatibili
-
RAD-CABLE-USB - Cavo programmazione 2903447
-
SCC 10-NS35 - Morsetti per schermatura 1019440
-
FL COMSERVER UNI 232/422/485 - Convertitore d’interfaccia 2313452
-
ANT-OMNI-2459-04 - Antenna 1284780
-
RAD-ISM-2400-ANT-OMNI-2-1-RSMA - Antenna 2701362
-
ANT-OMNI-0671-02 - Antenna 1396318
-
ANT-OMNI-0671-01 - Antenna 1396316
-
RAD-ISM-2400-ANT-OMNI-6-0 - Antenna 2885919
-
RAD-PIG-EF316-N-RSMA - Cavo per antenna 2701402
-
RAD-PIG-RSMA/N-0.5 - Cavo per antenna 2903263
-
RAD-PIG-RSMA/N-1 - Cavo per antenna 2903264
-
RAD-PIG-RSMA/N-2 - Cavo per antenna 2903265
-
RAD-PIG-RSMA/N-3 - Cavo per antenna 2903266
-
RAD-PIG-RSMA/N-5 - Cavo per antenna 2702140
-
NBC-COX-CNM/3.0-L/COX-CNM - Cavo coassiale 1340123
-
NBC-COX-CNM/5.0-L/COX-CNM - Cavo coassiale 1340124
-
NBC-COX-CNM/10.0-L/COX-CNM - Cavo coassiale 1340125
-
NBC-COX-CNM/15.0-L/COX-CNM - Cavo coassiale 1340126
-
NBC-COX-CNM/30.0-L/COX-CNM - Cavo coassiale 1340127
-
CN-LAMBDA/4-5.9-BB - Scaricatore di sovratensione 2838490
-
RAD-ADP-N/F-N/F - Adattatore 2867843
-
RAD-ADP-RSMA/M-RSMA/F-90 - Adattatore 2904790
-
RAD-TAPE-SV-19-3 - Nastro di protezione 2903182
I vantaggi
Domande frequenti
I dispositivi soddisfano i requisiti di Cyber Security della Direttiva sulle apparecchiature radio (RED)?
I requisiti dell'Atto delegato 2022/30 della direttiva RED 2014/53/UE relativi all'articolo 3.3 d,e,f non sono applicabili al prodotto.
Articolo 3.3, d: i dispositivi non hanno accesso attivo alla comunicazione di rete. Non sono in grado di interr...
Vedi di più
I requisiti dell'Atto delegato 2022/30 della direttiva RED 2014/53/UE relativi all'articolo 3.3 d,e,f non sono applicabili al prodotto.
Articolo 3.3, d: i dispositivi non hanno accesso attivo alla comunicazione di rete. Non sono in grado di interrompere la comunicazione di rete o di abusare delle risorse. Pertanto, questo requisito non si applica ai dispositivi.
Articolo 3.3, e: non è applicabile ai dispositivi, in quanto non vengono trattati dati personali e la privacy degli utenti finali non è coinvolta
Articolo 3.3, f: non applicabile in quanto i dispositivi non sono utilizzati per transazioni finanziarie
