CHARX connect professional, CCS 2. típus, HPC DC töltővezeték, lehet 700 A a Boost mode, 500 A tartós, 1000 V DC, hűtött jármű-töltőcsatlakozóval és hűtött vezetékkel, kábel: 5 m, fekete, egyenes, cserélhető csatlakozóprofil-kerettel, DC nagy teljesítményű cserélhető érintkezőkkel, jobb oldali derékszögű fali átvezetéssel, változtatható fordulatszámú ventilátorral, PHOENIX CONTACT logó, IEC 62196-3-1, elektromos járművek (EV) egyenáramú (DC) töltéséhez
DC töltőkábel jármű-töltőcsatlakozóval és nyitott vezetékvéggel CCS 2. típusú járműcsatlakozókkal ellátott elektromos járművek (EV) gyors egyenáramú (DC) töltéséhez, az elektromobilitáshoz szükséges töltőállomásokra (EVSE) szerelhető
| Terméktípus | DC töltőkábelek |
| Termékcsalád | CHARX connect professional |
| Technológia | Combined Charging System |
| High Power Charging | |
| Alkalmazás | elektromos járművek (EV) egyenáramú (DC) töltéséhez |
| elektromobilitáshoz (EVSE) való töltőoszlopba szerelhető | |
| Felszerelés | cserélhető csatlakozóprofil-kerettel |
| DC nagy teljesítményű cserélhető érintkezőkkel | |
| jobb oldali derékszögű fali átvezetéssel | |
| változtatható fordulatszámú ventilátorral | |
| Töltőszabvány | CCS 2. típus |
| Töltés üzemmód | 4-es mód |
| Felhelyezett logóval | PHOENIX CONTACT logó |
| Jelölőcímke | 8,9 mm x 28,9 mm (ügyféllogó rendelhető) |
| Töltőteljesítmény és -áram (Egyenáramú töltés) | |
| A töltőáram fajtája | DC |
| Töltőáram | 500 A DC |
| Töltőteljesítmény | 500 kW |
| Méretezési feszültség | 1000 V |
| Töltőteljesítmény és -áram (Egyenáramú töltés Boost Mode-ban) | |
| A töltőáram fajtája | DC Boost-Mode |
| Töltőáram | lehet 700 A DC |
| Töltőteljesítmény | lehet 700 kW |
| Méretezési feszültség | 1000 V |
| Megjegyzés | Az adatok a Boost Mode töltésre vonatkoznak, és a környezeti feltételektől függnek. A további részleteket lásd a letölthető csomagolási mellékletben. |
| Töltőteljesítmény és -áram (Egyenáramú töltés a hűtőegység kiesése esetén) | |
| Töltőáram | 150 A DC |
| Töltőteljesítmény | 150 W |
| Méretezési feszültség | 1000 V |
| Megjegyzés | Az adatok hibás hűtőegységgel történő töltésre és rövid töltési folyamatra vonatkoznak. |
| Póluskiosztás (Leistungskontakte) | |
| Mennyiség | 3 (PE, DC+, DC-) |
| Méretezési feszültség | 1000 V DC |
| Méretezési áram | 500 A (40 °C-ig) |
| Póluskiosztás (Signalkontakte) | |
| Útmutató a csatlakozási módhoz | A négyvezetős mérésre szolgáló egyeres vezetékek nincsenek csatlakoztatva |
| Jelátvitel módja | Impulzusszélesség-moduláció rámodulált Powerline kommunikációval az ISO/IEC 15118 / DIN SPEC 70121 szabvány szerint |
| Mennyiség | 2 (CP, PP) |
| Méretezési feszültség | 30 V AC |
| Méretezési áram | 2 A |
| Kódolás | 1500 Ω (PE és PP között) |
| Hőmérséklet-érzékelők (NTC) | |
| Szenzortípus | NTC |
| Felhelyezés helye | 2 érzékelő a cserélhető, elülső DC-érintkezőkön |
| 2 érzékelő a belül lévő DC-áramvezető ereken | |
| 1 érzékelő a házban lévő nyomtatott áramköri lapon | |
| Lekapcsolási hőmérséklet | 90 °C |
| Hőmérséklet-érzékelők (Pt 1000) | |
| Szenzortípus | Pt 1000 |
| Szabványok/előírások | DIN EN 60751 |
| Felhelyezés helye | Érzékelő a fali átvezetésben |
| Lekapcsolási hőmérséklet | 90 °C ±1 K (1346,5 Ω Pt 1000-értéknek felel meg) |
| Hosszútávú stabilitás | 0,06 % (1000 óra után, 130 °C-on) |
| Ajánlott mérőáram | 1 mA (1 V 0 °C esetén) |
| Együttható | 3850 ppm/K |
| Környezeti hőmérséklet | -50 °C ... 130 °C (Üzemeltetés) |
| Hűtőrendszer (Hűtőegység) | |
| Hűtés | a jármű-töltőcsatlakozóban és a vezetékben |
| Hűtőfolyadék | 50% víz, 50% glikol (Glysofor N) |
| Hűtőtömlő átmérője | 1x 11,50 mm Előremenő tömlő |
| 2x 8,80 mm Visszatérő tömlők | |
| Hűtőteljesítmény | 600 W (Vezetékhossz: 3 m) |
| 800 W (Vezetékhossz: 4 m) | |
| 900 W (Vezetékhossz: 5 m) | |
| 1050 W (Vezetékhossz: 6 m) | |
| Átfolyási mennyiség | 2 l/min |
| Üzemi nyomás | 1,00 bar ... 2,00 bar |
| tehermentesítő nyomás | 2,00 bar |
| Megengedett maximális nyomás | 4,00 bar |
| Előremenő hőmérséklet | 15 °C |
| Szellőztetés (Ventilátor) | |
| Hűtés | A ventilátor kiegészítő hűtést biztosít a fali átvezetésben a töltőáram növeléséhez. |
| A ventilátor opcionálisan a fali átvezetésre szerelhető fel. | |
| Kábelfelépítés | 2x AWG 26 |
| UN névleges feszültség | 24 V |
| Névleges feszültségtartomány | 18 V AC ... 24 V AC |
| Szellőző fordulatszáma | 4400 min-1 |
| Szellőző térfogatárama | 28 m³/h |
| Mechanikus élettartam | 70.000 h (40 °C-nál) |
| Környezeti hőmérséklet | -20 °C ... 40 °C |
| Jármű-töltőcsatlakozó | |
| Méretrajz |
Ügyeljen arra, hogy a jármű-töltőcsatlakozó a teljes töltési szünetben olyan töltőcsatlakozó-tartóba legyen behelyezve, amely legalább az IEC 61851-1 szabvány szerinti IP24 védettséget nyújt. Az ilyen töltőcsatlakozó-tartó létrehozásához alkalmazza a jármű-töltőcsatlakozó méreteit. A részletes méretadatok a letöltési területen is megtalálhatók.
|
| Szélesség | 72 mm |
| Magasság | 181,1 mm |
| Mélység | 285,3 mm |
| Fali átvezetés | |

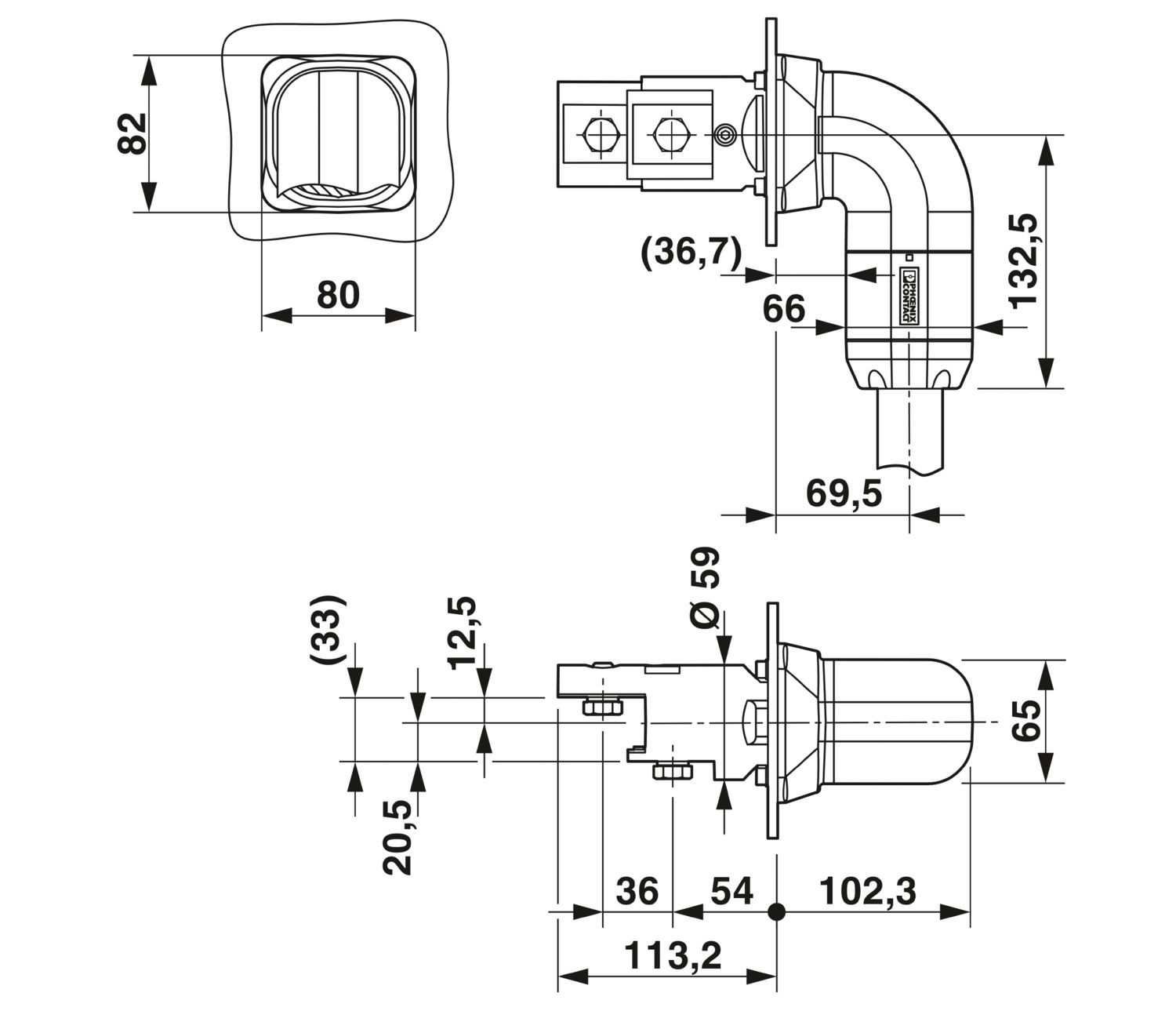

| Méretrajz |
|
| Szélesség | 80 mm |
| Magasság | 82 mm |
| Mélység | 215,5 mm |
| Ventilátor | |
| Méretrajz |
|
| Szélesség | 81 mm |
| Magasság | 133 mm |
| Mélység | 115 mm |
| Fúrási méretek | |
| Méretrajz |
Furattávolságok
|
| Szélesség | 55 mm |
| Magasság | 55 mm |
| Átmérő | 60 mm |
| Szín (Ház) | fekete (9005) |
| Szín (Megfogható rész) | fekete (9005) |
| Szín (Csatlakozóprofil) | fekete (9005) |
| Szín (Kábelek) | fekete (9005) |
| Szín (Fali átvezetés) | fekete (9005) |
| Anyag (Jármű-töltőcsatlakozó) | Műanyag |
| Anyag (Vezeték, külső köpeny) | EVM-1 az EN 50620 szerint |
| Anyag (Fali átvezetés) | Műanyag |
| Anyag (Érintkezőfelület) | Ezüst |
| Megjegyzés | A töltőkábel színe és fényessége eltérő lehet. |
| Éghetőségi osztály az UL 94 szerint | V0 (Csatlakozó fej) |
| Vezetékhossz | 5 m ±45 mm |
| Vezetékszabványok/-rendelkezések | az UL 62 szabvány alapján (Fájl: E515623, 1. kötet) |
| az IEC 62893 szabvány alapján | |
| Vezeték tömege | max. 1938,00 kg/km |
| Vezetékfajta | egyenes |
| Vezetékfelépítés | 5 x 25 mm² + 7 x 0,75 mm² |
| Vezeték külső átmérője | 35,70 mm ±0,4 mm |
| Külső köpeny, anyaga | TPE-U az IEC 62893-1 szabvány szerint |
| Vezeték-ellenállás | ≤ 0,00078 Ω/m (egy vezetékérre vonatkozóan, 20 °C környezeti hőmérséklet esetén) |
| Hajlítási sugár | min. 357 mm (10x Ø) |
| Hűtőfolyadék | 50% víz, 50% glikol (Glysofor N) |
| Mechanikai adatok | |
| Csatlakoztatási ciklus | > 10000 (az IEC 62196-1 alapján) |
| Dugaszerő | < 100 N |
| Húzóerő | < 100 N |
| Környezeti feltételek | |
| Védettség (Jármű-töltőcsatlakozó) | IP54 (bedugva, a védettségi fok üzemelésre kész, bedugott állapotban csak akkor van biztosítva, ha mindkét dugaszelem eredeti Phoenix Contact termék, vagy szabványnak megfelelő termék) |
| Védettség (Fali átvezetés) | IP54 |
| Környezeti hõmérséklet (üzemi) | -30 °C ... 40 °C |
| max. 55 °C (Áramcsökkentés szükséges, a DC érintkezők hőmérsékletének 90 °C-os értékét figyelembe kell venni) | |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 80 °C |
| Magassági viszony | 5000 m (a tenger szintje fölött) |
| Szabványok | |
| Szabványok/előírások | IEC 62196-3-1 |
| Szerelési mód Fali átvezetés | Hátfalra szerelés |
| Szerelési mód Ventilátor | Hátfalra szerelés (opcionális töltőáram-növelés 500 A-ig) |
| Rögzítőcsavarok | M5x16 |
| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| keine | ||||
| 1000 V | 500 A | |||
