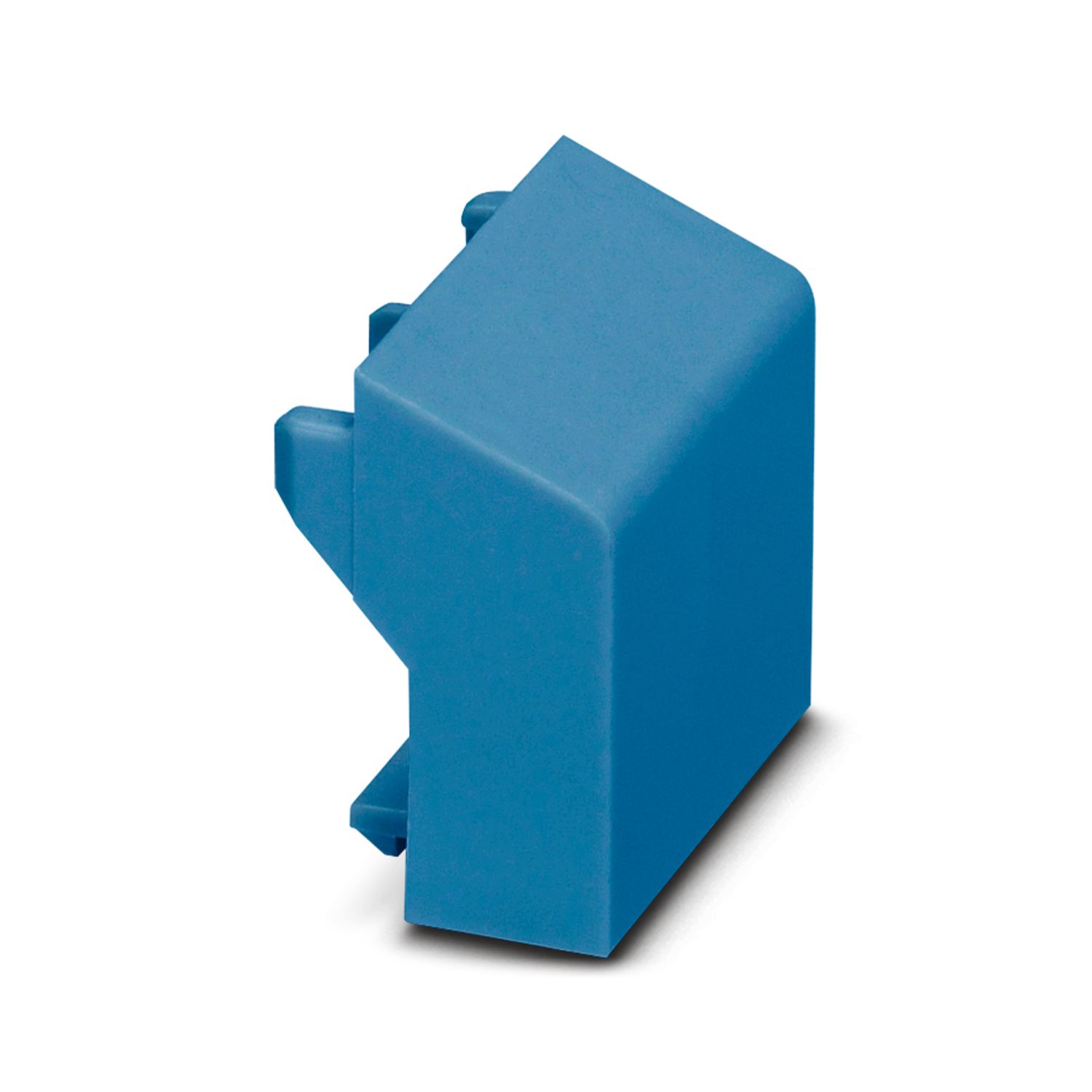

ME 22,5 OT-MSTBO BU
-
Készülékház felső része
2908948
Kalapsínre szerelhető készülékház, Készülékház felső része alapsávval ellátott dugaszolható csatlakozókhoz, szélesség: 22,6 mm, magasság: 99 mm, mélység: 45,85 mm, szín: kék (hasonló RAL 5015)
Ezen termék üzemeléséhez további termékekre van szükség.

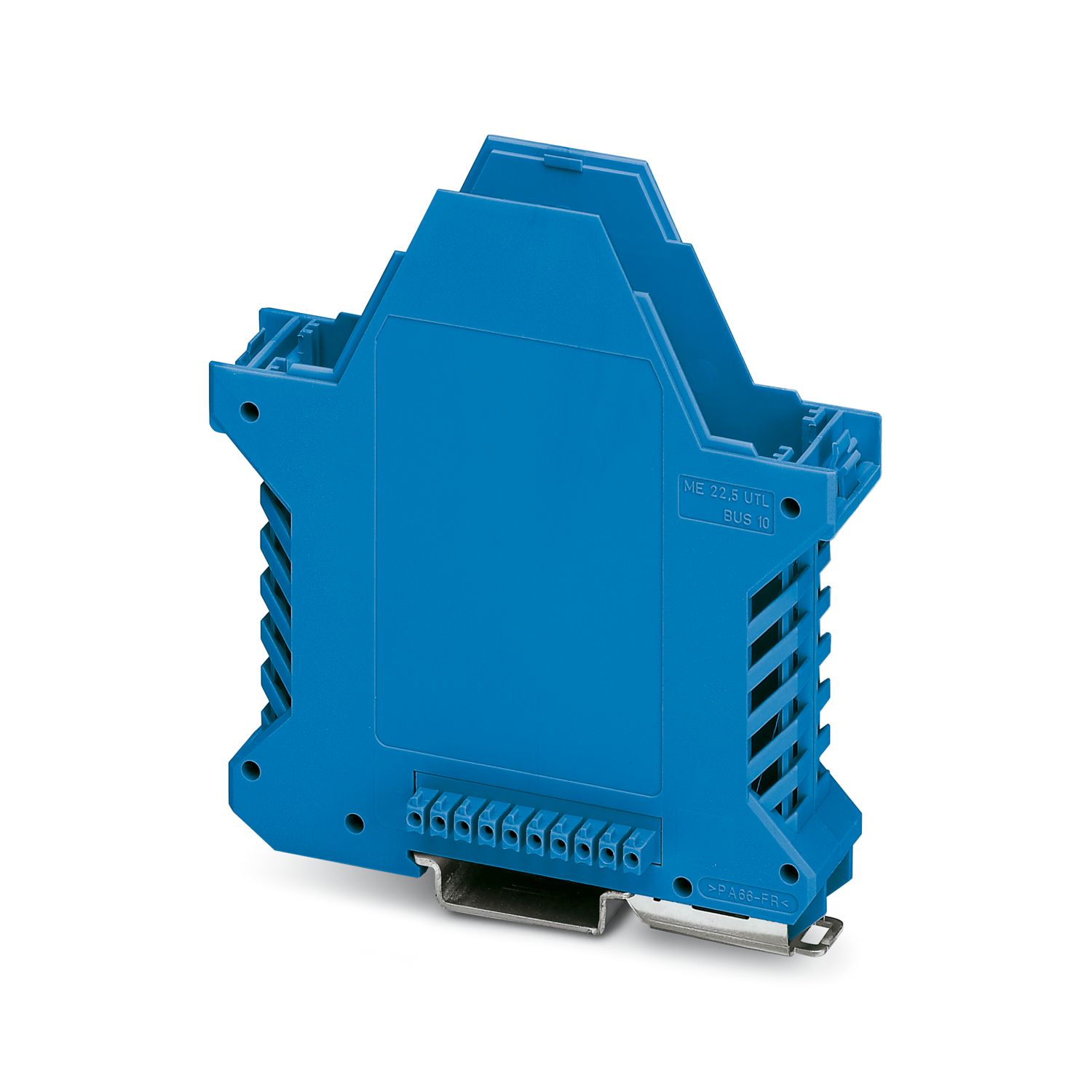

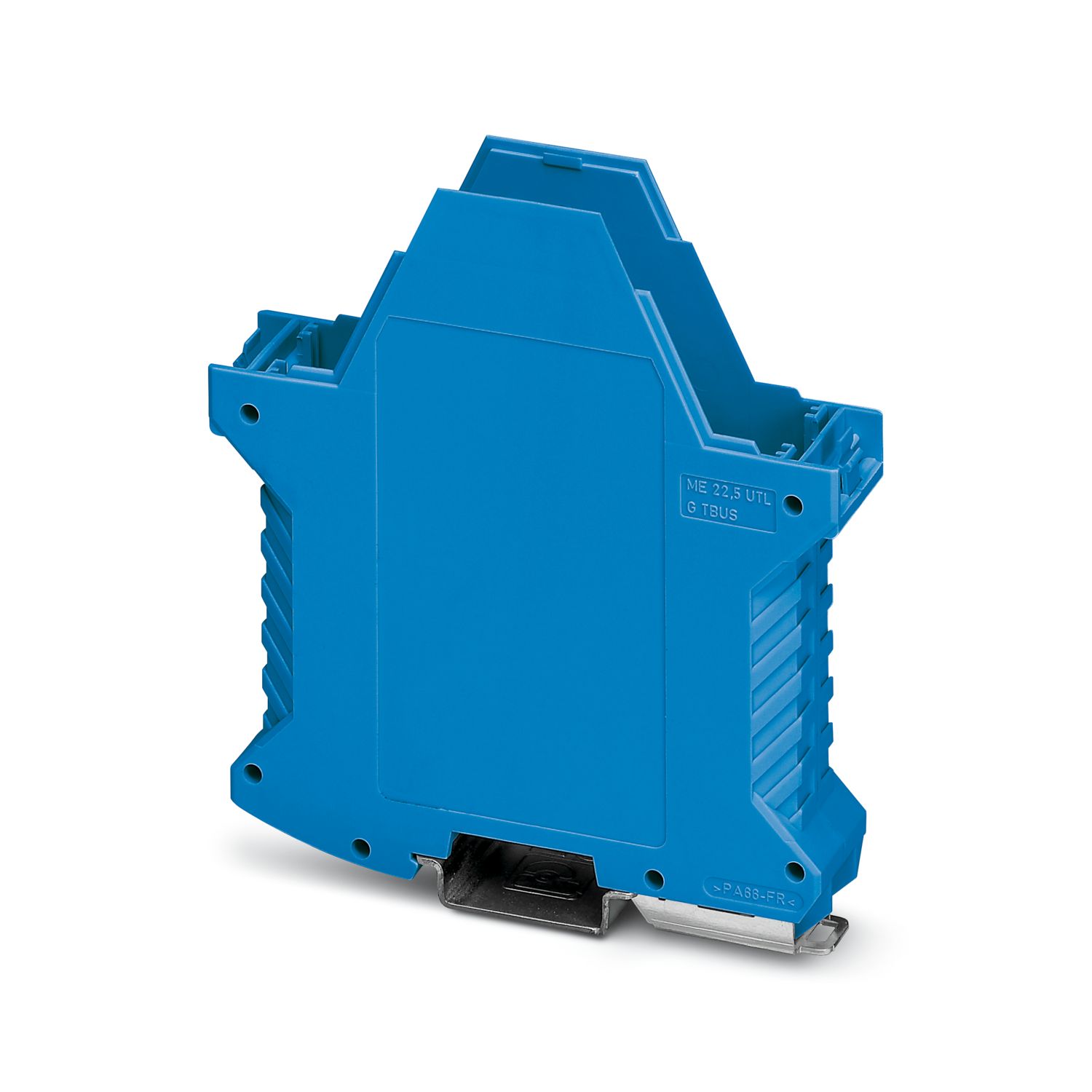

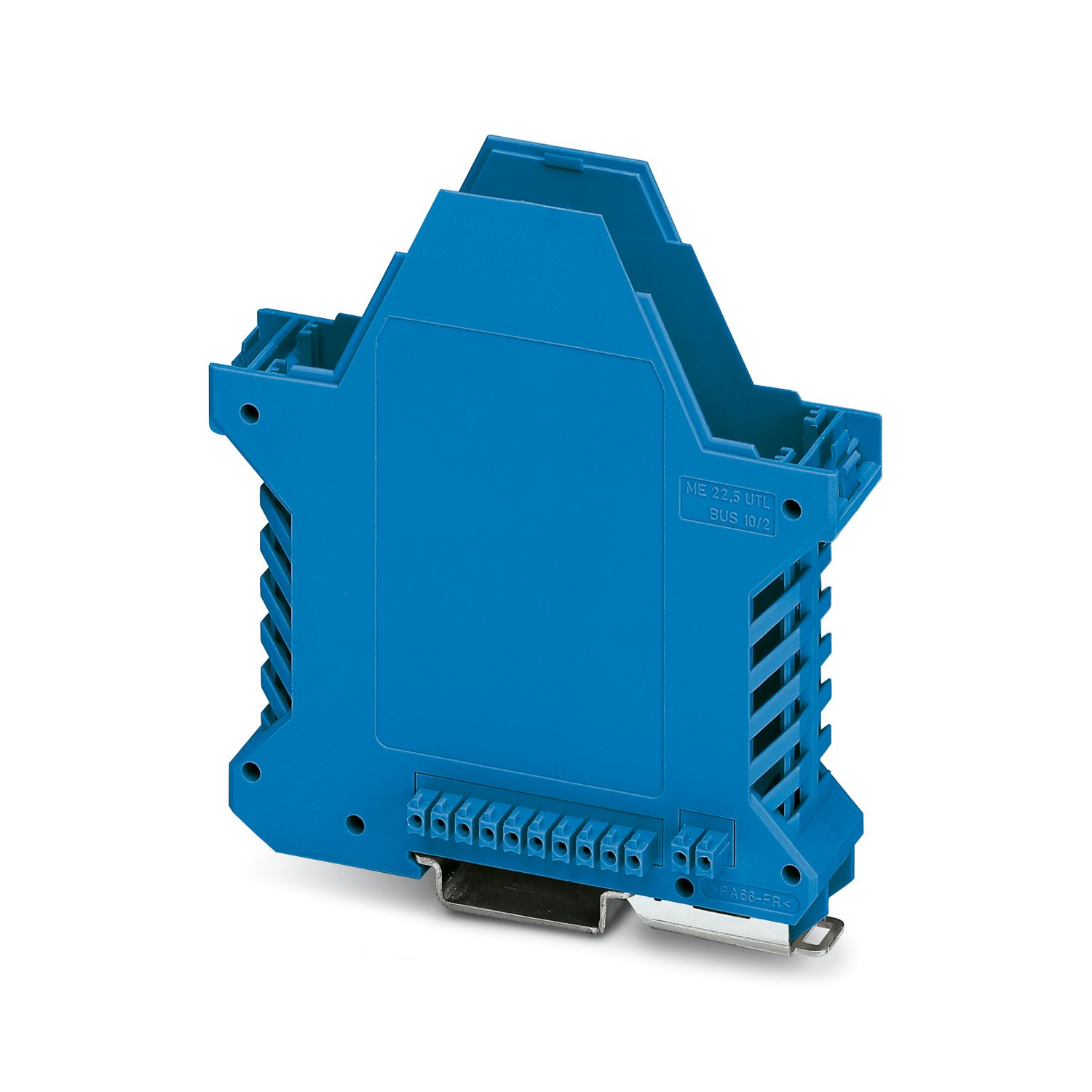

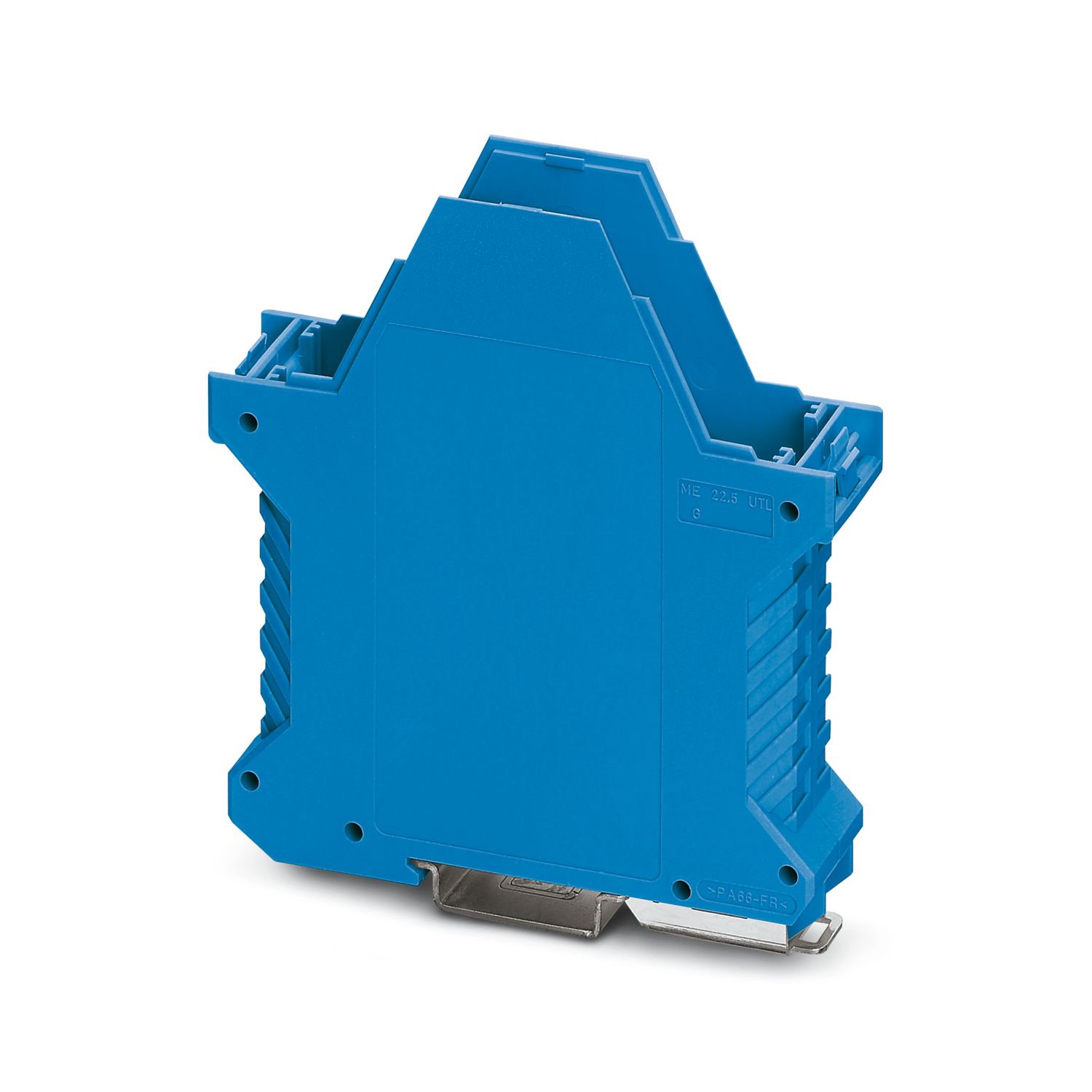

Szükséges tartozékok
Termékrészletek
| Szerelési útmutató | Kérjük, vegye figyelembe a felhasználói útmutatót a letöltési területen. |
| Terméktípus | Készülékház felső része |
| Elektronikaház típus | Kalapsínre szerelhető készülékház |
| Házsorozat | ME |
| Termékcsalád | ME 22,5.. |
| Pólusszám | 16 |
| Max. pólusszám | 20 (raszterméret: 3,5 mm) |
| 16 (raszterméret: 5 mm) | |
| 12 (raszterméret: 7,25 mm) | |
| Sorok száma | 2 |
| Kivitel | Készülékház felső része alapsávval ellátott dugaszolható csatlakozókhoz |
| Szellőzőnyílás rendelkezésre áll | nem |
| Méretrajz |
|
| Szélesség | 22,6 mm |
| Magasság | 99 mm |
| Mélység | 45,85 mm |
| Mélység az alsó rész felfekvő felületétől mérve | 38,5 mm |
| NYÁK-kialakítás | |
| NYÁK lap vastagsága | 1,4 mm ... 1,8 mm |
| Szín (Ház) | kék (RAL 5015) |
| Éghetőségi osztály az UL 94 szerint | V0 |
| CTI az IEC 60112 szabvány szerint | 600 |
| Készülékház anyaga | PA |
| Felszín minősége | kezeletlen |
| Rezgésvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvencia | 10 - 150 - 10 Hz |
| Sweepelés sebessége | 1 oktáv/perc |
| Amplitúdó | 0,15 mm (10 Hz ... 58,1 Hz) |
| Gyorsulás | 2g (58,1 Hz ... 150 Hz) |
| Vizsgálati időtartam tengelyenként | 2,5 h |
| Vizsgálati irányok | X-, Y- és Z-tengely |
| Izzószálas vizsgálat | |
| Vizsgálati specifikáció | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Hőmérséklet | 850 °C |
| Hatástartam | 30 s |
| Hőállóság / golyós nyomásvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Hőmérséklet | 125 °C |
| Ellenőrzés ideje | 1 h |
| Erő | 20 N |
| Mechanikai szilárdság / ejtődob | |
| Vizsgálati specifikáció | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Ejtési magasság | 50 cm |
| Frekvencia | 10 |
| Lökés | |
| Vizsgálati specifikáció | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Lökésforma | Félszínusz |
| Gyorsulás | 15g |
| Lökés időtartama | 11 ms |
| Lökések mennyisége irányonként | 3 |
| Vizsgálati irányok | X-, Y- és Z-tengely (poz. és neg.) |
| Védettség (IP kód) | |
| Vizsgálati specifikáció | DIN EN 60529 (VDE 0470-1):2014-09 |
| Környezeti feltételek | |
| Max. elérendő IP kód | IP20 |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 105 °C (a veszteségi teljesítménytől függően) |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 55 °C |
| Környezeti hőmérséklet (szerelés) | -5 °C ... 100 °C |
| Relatív légnedvesség (tárolás/szállítás) | 80 % |
| Nyomtatott áramköri lapok helyeinek száma | 1 |
| NYÁK-rögzítés módja | Betolható fiók |
| NYÁK lap vastagsága | 1,4 mm ... 1,8 mm |
| Szerelési mód | Reteszelés a készülékház alsó részével |
| Csomagolás módja | kartondobozba csomagolva |
| Átcsomagolás típusa | Karton |
Az Ön előnyei
Szerszám nélküli szerelés
12,5 mm ... 90 mm-es szélességben kapható, modulárisan bővíthető
V0 éghetőségi osztály az UL 94 szabvány szerint
Többféle csatlakozási mód
Közvetlenül kalapsínre szerelhető
Opcionálisan integrált, illetve kalapsínre szerelhető buszösszekötővel
