M12-kaapelit ja -liittimet tarjoavat luotettavan ja tehokkaan ratkaisun anturi- ja toimilaitekaapelointiin signaali- ja tehonsiirrossa. Valmiskaapelit nopeuttavat asennusta, ja laaja valikoima soveltuu vaativiinkin olosuhteisiin.
Anturi- ja toimilaiterasiat selkeyttävät kaapelointia ja helpottavat signaalien seurantaa. Phoenix Contactin liittimet täydentävät kokonaisuuden tarjoten monipuoliset ratkaisut eri liitäntätavoilla ja rakenteilla.

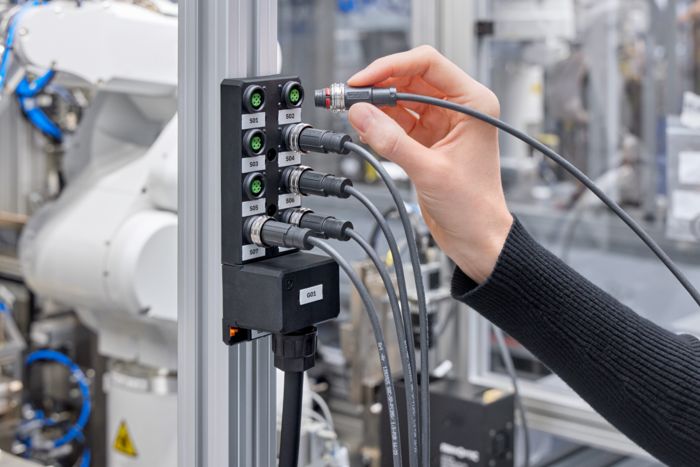

Anturi- ja toimilaiterasiat varmistavat nopean ja selkeän kenttäkaapeloinnin. Anturi- ja toimilaiterasiat niputtavat useampia johtoja runkokaapeliksi, joka yhdistetään ohjaukseen. Tilanäyttö mahdollistaa useiden signaalien seurannan.

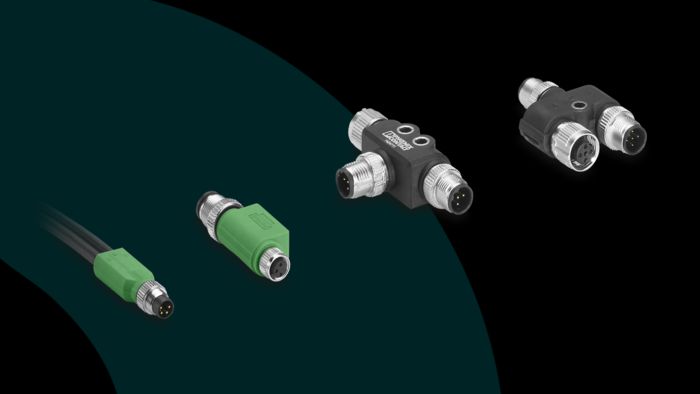

Jakajien avulla voit suunnitella kaapeloinnin omien vaatimustesi mukaan. M8, M12 tai AS-Interface: tarjoamme useita kytkentäsuojapiirejä ja malleja. Tilauksesta toteutamme myös asiakaskohtaisia ratkaisuja. Siten saat runsaasti mahdollisuuksia signaalien, datan ja tehon jakamiseen tai erilaisten liitäntöjen mukauttamiseen.

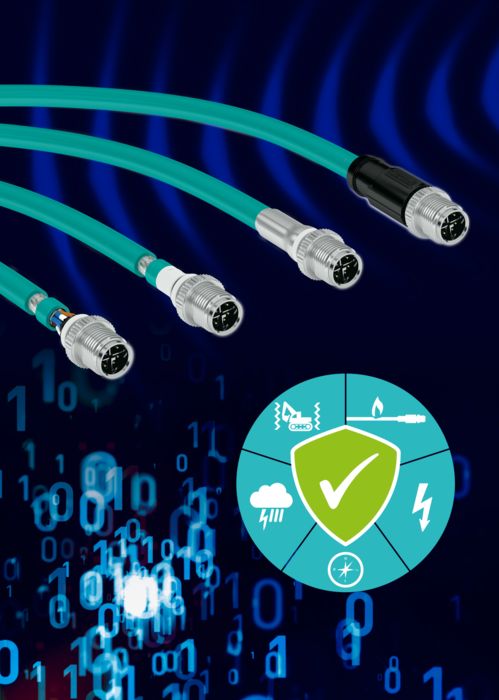

Phoenix Contactin Advanced Shielding Technology on innovatiivinen suojauskonsepti anturi- ja toimilaitekaapeloinnille. Laajapintainen, materiaaliyhdisteinen 360 asteen häiriösuojattu kytkentä on markkinoilla ainutlaatuinen, ja se optimoi M8- ja M12-pistoliittimien nykyisen rakenteen.
Nestemäinen metalli, joka valmistusprosessin aikana sulkee kaapelisuojan kokonaan, takaa täysin turvallisen suojaliitännän ja mahdollistaa näin datan, signaalien ja tehon luotettavan ja häiriöttömän siirron tulevaisuuden tehdasautomaatioon.
Luotettava suuressa mekaanisessa rasituksessa, kuten iskussa ja tärinässä.
Kestävä induktiivisten kuormien kytkentäprosessien aiheuttamille transienttiylijännitteille.
Alhainen lämpeneminen ja varma virran kulku oikosulkutapauksissa
Tulevaisuuden suurten tietomäärien siirtoon sekä jatkuvasti kasvaviin siirtonopeuksiin sähkömagneettisesti voimakkaasti kuormitetussa ympäristössä
Kestää myös äärimmäisiä ympäristöolosuhteita, kuten salamaniskua
Phoenix Contact tarjoaa M12 push-pull-pikalukituksen avulla vankan liitäntäkonseptin laite- ja kenttäkaapelointiin. Push-pull-järjestelmä takaa valmistajasta riippumattoman yhteensopivuuden ja erityisen helpon kytkennän – kätevästi, turvallisesti ja helposti.
Edut:
Plug and produce -toiminnon ansiosta M12-push-pull-pistoliittimet mahdollistavat turvallisen kytkennän myös ahtaissa tiloissa. Viereinen 3D-näkymä havainnollistaa, miten tämä liitäntä toimii.
Valmiiksi kootut, push-pull-pikalukituksella varustetut M12-liittimet takaavat varman kytkennän ilman työkaluja. Tämä takaa helpon ja aikaa säästävän asennuksen ahtaissakin tiloissa ja suurella kaapelointitiheydellä.
Teollisuusympäristössä suuntaus on kohti yhä kompaktimpia rakenteita, kun samanaikaisesti liitäntätiheys on suuri. 12- ja 17-napaisilla M12-mallin high density -pistoliittimillä voit siirtää signaaleja tilaa säästävästi. A-koodaus on standardoitu, ja se voidaan yhdistää muihin liitäntöihin.
M12-pistoliittimistä, joihin on integroitu ledit, voit havaita signaalireitin virheet nopeasti ja helposti.
M12 POWER -koodaukset S-, K- ja M-koodauksena on suunniteltu AC-sovelluksiin ja vaihtovirtamoottorin teholiitäntään. M-koodaus syöttää myös 5- ja 6-napaisille kulutuslaitteille jopa 8 ampeerin ja 690 voltin tehoa. DC-sovelluksissa pienjännitealueella, kuten esim. hajautettujen I/O-moduulien tai DC-moottorien tehonsyötössä, käytetään T- ja L-koodauksia. Nelinapainen L-koodaus on saatavana myös erillisellä toiminnallisella maadoituskoskettimella. 63 voltin jännite mahdollistaa 16 ampeerin siirron.
Advanced Shielding Technology optimoi M12-pistoliittimien nykyisen rakenteen järjestelmiesi luotettavaa ja turvallista käyttöä varten.
Valmistusprosessissa nestemäinen metalli sulkee häiriösuojan kokonaan sisäänsä. Pintaa myötäilevä 360°-suoja ei tuo ainoastaan parannettua EMC-suojaa, vaan nostaa myös suorituskykyä. Nestemäinen metalli muodostaa yhteyden myös suojajohdinkoskettimesta metallia johtavaan M12-pyällykseen.
Standardinmukaisesti käytetyt PUR-johtomme ovat halogeenittomia, kestävät kemikaaleja, öljyjä ja voiteluaineita sekä soveltuvat käytettäviksi energiansiirtoketjuissa. Edulliset PVC-johdot sopivat sovelluksiin, joihin kohdistuu keskitasoista mekaanista kuormitusta. Ulkoalueille, elintarviketeollisuuteen ja ratasovelluksiin on saatavana on erityisiä räätälöityjä kaapeleita.
