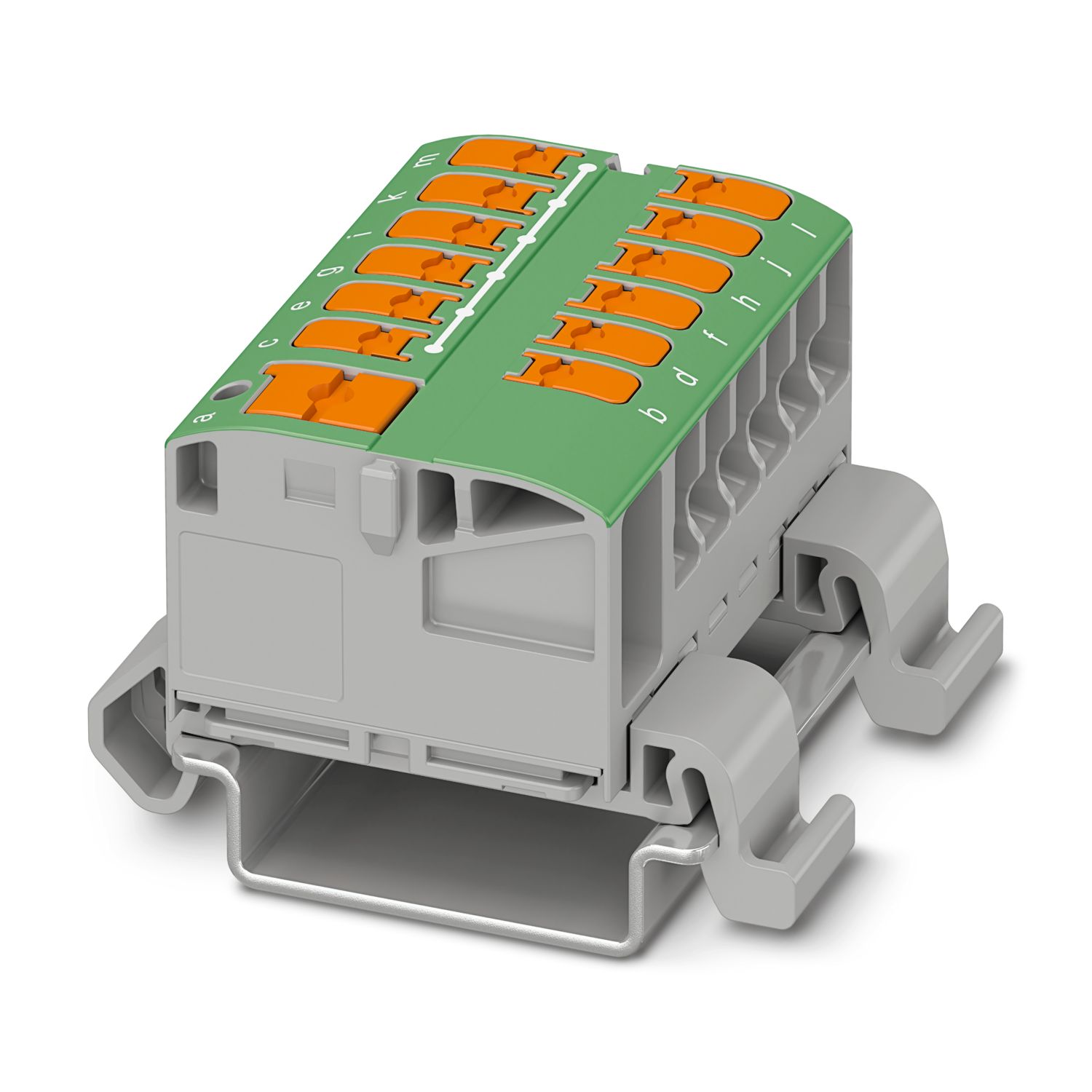

PTVFIX 6/12X2,5-NS35A GN - Fordelerblok - 1019552

Produktdetaljer

Tekniske data

Bemærk

Generelt
Bemærk	Den maksimale belastningsstrøm for det enkelte tilslutningspunkt må ikke overskrides.
	For applikationer til energifordeling skal IEC 60364-4-43:2008, modificeret + berigtigelse okt. 2008 (DIN VDE 0100-430:2010-10) afsnit 433.2 ff overholdes!

Artikelegenskaber

Produkttype	Fordelerklemme
Poltal	1
Antal tilslutninger	13
Antal rækker	1
Potentialer	1
Isoleringsegenskaber
Overspændingskategori	III
Forureningsgrad	3

Elektriske egenskaber

Mærkeimpulsholdespænding	8 kV
Maks. tabseffekt ved mærkebetingelse	0,77 W

Tilslutningsdata

Forsyning	Ja
Antal tilslutninger pr. etage	13
Mærketværsnit	2,5 mm²
Afgrening
Tilslutningstype	Push-in-tilslutning
Afisoleringslængde	8 mm ... 10 mm
Prøvedorn	A3
Prøvedorn		B3
Tilslutning iht. standard	IEC 60947-7-1
Ledertværsnit stiv	0,14 mm² ... 4 mm²
Ledertværsnit AWG	26 ... 12 (omregnet iht. IEC)
Ledertværsnit fleksibelt	0,14 mm² ... 4 mm²
Ledertværsnit fleksibelt [AWG]	26 ... 12 (omregnet iht. IEC)
Ledertværsnit for fleksible ledere (terminalrør u. kunststofkrave)	0,14 mm² ... 2,5 mm²
Ledertværsnit for fleksible ledere (terminalrør m. kunststofkrave)	0,14 mm² ... 2,5 mm²
Ledertværsnit fleksibelt (2 ledere med samme tværsnit m. TWIN-terminalrør med kunststofkrave)	0,5 mm²
Mærkestrøm	24 A
Maks. belastningsstrøm	32 A (ved 4 mm² ledertværsnit)
Maks. total strøm	57 A (ved 10 mm² ledertværsnit)
Mærkespænding	690 V
Bemærk	Standarden IEC 60947-7-1 gælder kun ved anvendelse af tilbehør til fastgørelse.
Mærketværsnit	2,5 mm²
Samlet tilslutning
Afisoleringslængde	10 mm ... 12 mm
Prøvedorn	A5
Prøvedorn		B4
Ledertværsnit stiv	0,5 mm² ... 10 mm²
Ledertværsnit AWG	20 ... 8 (omregnet iht. IEC)
Ledertværsnit fleksibelt	0,5 mm² ... 10 mm²
Ledertværsnit fleksibelt [AWG]	20 ... 8 (omregnet iht. IEC)
Ledertværsnit for fleksible ledere (terminalrør u. kunststofkrave)	0,5 mm² ... 6 mm²
Ledertværsnit for fleksible ledere (terminalrør m. kunststofkrave)	0,5 mm² ... 6 mm²
Ledertværsnit fleksibelt (2 ledere med samme tværsnit m. TWIN-terminalrør med kunststofkrave)	0,5 mm² ... 1,5 mm²
Mærkestrøm	41 A (ved 6 mm² ledertværsnit)
Maks. belastningsstrøm	57 A (ved 10 mm² ledertværsnit)
Maks. total strøm	Den maksimale belastningsstrøm for det enkelte tilslutningspunkt må ikke overskrides.
Mærketværsnit	6 mm²
Tilslutning iht. standard	IEC 60998-2-2
Mærkespænding	450 V (iht. IEC 60998-2-2)
Afgrening Tilslutningstværsnit direkte stikbare
Ledertværsnit stiv	0,34 mm² ... 4 mm²
Ledertværsnit ufleksibelt [AWG]	22 ... 18 (omregnet iht. IEC)
Ledertværsnit for fleksible ledere (terminalrør u. kunststofkrave)	0,5 mm² ... 2,5 mm²
Ledertværsnit for fleksible ledere (terminalrør m. kunststofkrave)	0,34 mm² ... 2,5 mm²
Samlet tilslutning Tilslutningstværsnit direkte stikbare
Ledertværsnit stiv	1 mm² ... 10 mm²
Ledertværsnit ufleksibelt [AWG]	18 ... 8 (omregnet iht. IEC)
Ledertværsnit for fleksible ledere (terminalrør u. kunststofkrave)	1 mm² ... 6 mm²
Ledertværsnit for fleksible ledere (terminalrør m. kunststofkrave)	1 mm² ... 6 mm²

Mål

Bredde	41,5 mm
Højde	45,7 mm
Dybde	29,2 mm
Dybde på NS 35/7,5	30,9 mm

Materialeangivelser

Farve	grøn (RAL 6021)
Brændbarhedsklasse efter UL 94	V0
Isolationsmaterialegruppe	I
Isolationsmaterialer	PA
Statisk isolationsmaterialeanvendelse i kulde	-60 °C
Relativt temperaturindeks isolationsmateriale (Elec., UL 746 B)	130 °C
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R22	HL 1 - HL 3
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R23	HL 1 - HL 3
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R24	HL 1 - HL 3
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R26	HL 1 - HL 3
Overflade brandbarhed NFPA 130 (ASTM E 162)	bestået
Specifik optisk røggastæthed NFPA 130 (ASTM E 662)	bestået
Røggastoksitet NFPA 130 (SMP 800C)	bestået

Elektriske tests

Stødspændingstest
Resultat	Test bestået
Temperaturstigningstest
Krav temperaturstigningstest	Temperaturforøgelse ≤ 45 K
Resultat	Test bestået
Korttidsstrømsikkerhed 6 mm²	0,72 kA
Korttidsstrømsikkerhed 10 mm²	1,2 kA
Resultat	Test bestået
Driftsfrekvent gennemslagsstyrke
Testspænding beregnet værdi	1,89 kV
Resultat	Test bestået

Mekaniske egenskaber

Mekaniske data
Åben sidevæg	Nej

Mekaniske tests

Mekanisk styrke
Resultat	Test bestået
Fastgørelse på holderen
Bæreskinne/Befestigungsauflage	NS 35
Resultat	Test bestået
Bemærk	Ved rækkemontering af flere blokke anbefales det at sætte en bæreskinneadapter under forbindelsesstedet/et flangeelement mellem blokkene.
		Ved varianter med 6 eller 7 tilslutninger er det tilstrækkeligt at sætte en bæreskinneadapter i midten pr. blok og flangeelementer efter hver anden blok.
		Alt efter anvendelsessituation og mekanisk belastning kan monteringstilbehøret også arrangeres på en anden måde.
		Ved anvendelse af bæreskinneadapteren PTFIX-NS35 må en rækkemonteret blok ikke rage mere end halvvejs ud.
Kontrol af lederbeskadigelse og -løsning
Rotationshastighed	10 o/min.
Omdrejninger	135
Ledertværsnit/vægt	0,5 mm² / 0,3 kg
		6 mm² / 1,4 kg
		10 mm² / 2 kg
Resultat	Test bestået

Miljø- og levetidsbetingelser

Ældning
Temperaturcykluser	192
Resultat	Test bestået
Nåleflammetest
Indvirkningstid	30 s
Resultat	Test bestået
Svingninger/bredbåndsstøj
Testspecifikation	DIN EN 50155 (VDE 0115-200):2018-05
Spektrum	Levetidstest kategori 2, ved drejestellet
Frekvens	f₁ = 5 Hz til f₂ = 250 Hz
ASD-niveau	6,12 (m/s²)²/Hz
Acceleration	3,12g
Testvarighed pr. akse	5 h
Testretninger	X-, Y- og Z-akse
Resultat	Test bestået
Chokudøvelse
Testspecifikation	DIN EN 50155 (VDE 0115-200):2018-05
Chokform	Halvsinus
Acceleration	30g
Chokvarighed	18 ms
Antal chok pr. retning	3
Testretninger	X-, Y- og Z-akse (pos. og neg.)
Resultat	Test bestået
Omgivelser
Omgivelsestemperatur (drift)	-60 °C ... 110 °C (Driftstemperaturområde inkl. egenopvarmning, maks. kortvarig driftstemperatur, se RTI Elec.)
Omgivelsestemperatur (lagring/transport)	-25 °C ... 60 °C (i kort tid, ikke over 24 h, -60 °C til +70 °C)
Omgivelsestemperatur (montage)	-5 °C ... 70 °C
Omgivelsestemperatur (aktivering)	-5 °C ... 70 °C
Relativ luftfugtighed (drift)	20 % ... 90 %
Omgivelsestemperatur (lagring/transport)	30 % ... 70 %

Normer, standarder og bestemmelser

Tilslutning iht. standard	IEC 60947-7-1
	IEC 60998-2-2

Montage

Monteringstype	NS 35/7,5
	NS 35/15

Varedata

Varenummer	1019552
Pakningsenhed	10 Stk.
Minimum bestillingsmængde	10 Stk.
Salgsnøgle	BEA223
Produktnøgle	BEA223
GTIN	4055626506555
Vægt pr. stk. (inkl. indpakning)	31,28 g
Vægt pr. stk. (ekskl. indpakning)	31,28 g
Toldtarifnummer	85369010
Oprindelsesland	PL

Klassifikationer

Godkendelser

Environmental product compliance

ECLASS-13.0	27250118
ECLASS-15.0	27250118

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja (Ingen undtagelser)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ingen farlige stoffer over grænseværdierne
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Intet stof med en massefraktion på mere end 0,1%
