QUINT4-UPS/24DC/24DC/5/PN - Afbrydelsesfri strømforsyning - 2906993

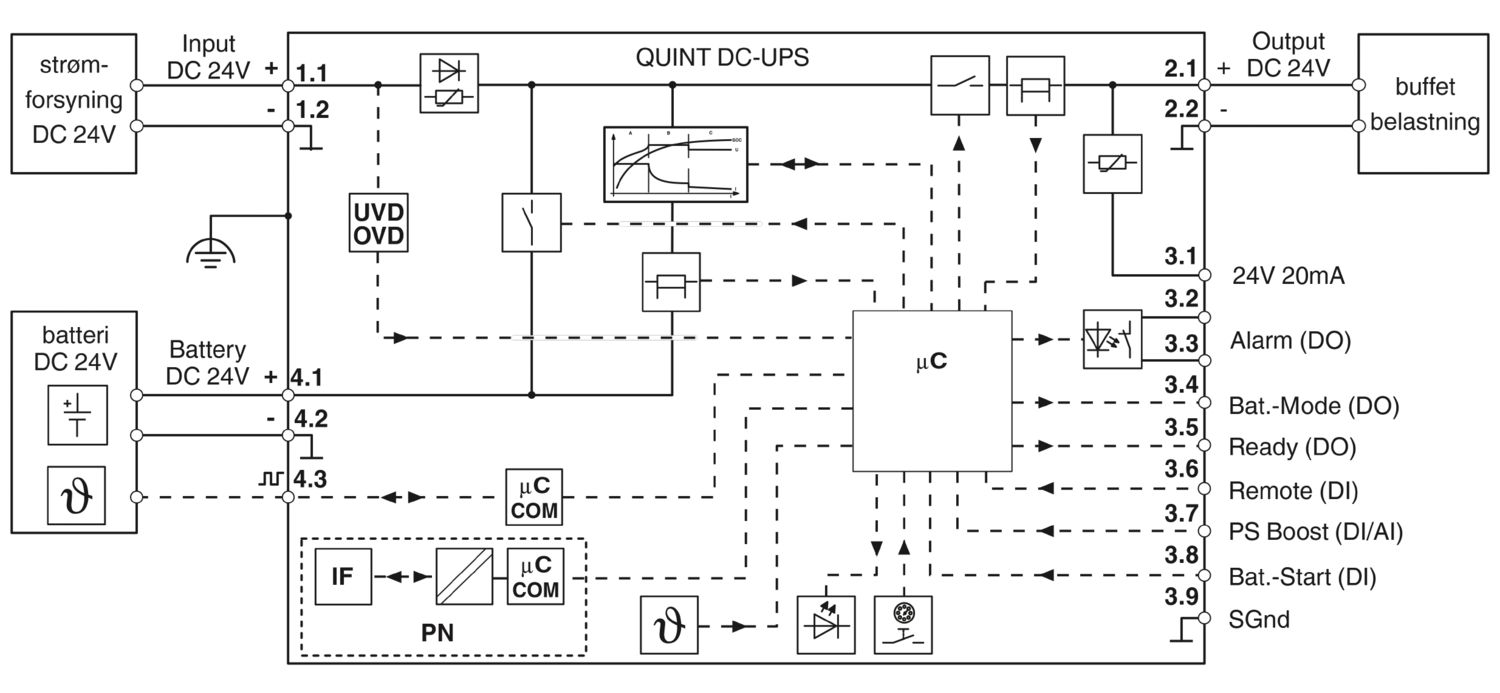

Indgangsdata

Indgangsspænding	24 V DC
Indgangsspændingsområde	18 V DC ... 30 V DC
Indgangsspændingsområde		18 V DC ... 32 V DC
Gennemslagsstyrke maks.	35 V DC (fejltilslutningssikker)
Intern indgangsikring	nej
Forsyningsspændingens spændingstype	DC
Indkoblingsstrømstød	≤ 7 A (≤ 4 ms)
Fejltilslutningsbeskyttelse	ja
Tilkoblingsniveau fast	22 V DC
Tilkoblingsniveau dynamisk	> 1 V / 100 ms
Indkoblingstid	maks. 3 s
Indkoblingstid i batterimode (bat.-start)	8 s
Spændingsfald indgang/udgang	0,3 V DC
Strømforbrug I_N (U_N, I_OUT = I_N, I_Charge = 0)	5,1 A
Strømforbrug I_max (U_N, I_OUT = I_Stat.Boost, I_Charge= max)	8,3 A
Strømforbrug I_No-Load(U_N, I_OUT = 0, I_Charge = 0)	105 mA
Strømforbrug I_Charge (U_N, I_OUT = 0, I_Charge = max)	1,9 A
Effektforbrug P_N (U_N, I_OUT = I_N, I_Charge = 0)	123 W
Effektforbrug P_max (U_N, I_OUT = I_Stat.Boost, I_Charge = max)	213 W
Effektforbrug P_No-Load (U_N, I_OUT = 0, I_Charge = 0)	2,5 W
Effektforbrug P_Charge (U_N, I_OUT = 0, I_Charge = max)	44 W

Udgangsdata

Virkningsgrad	typ. 97 %
Antal udgange	1
Kortslutningssikker	ja
Tomgangsbestandig	ja
Omkoblingstid	0 ms
Parallelkobling UPS	yes, with decoupling modules (to increase the buffer time and for redundancy)
Seriekobling UPS	Nej
Parallelkobling energihukommelse	ja, 5 (vær opmærksom på ledningsbeskyttelse)
Seriekobling energihukommelse	nej
Netdrift
Udgangsspænding	24 V DC (U_OUT = U_IN - 0,3 V DC)
Udgangsspændingsområde:	18 V DC ... 30 V DC (U_Out = U_In - 0,3 V DC)
Udgangsspændingsområde:		18 V DC ... 32 V DC
Udgangsstrøm I_N	5 A
Statisk Boost (I_Stat.Boost)	6,25 A
Dynamisk Boost (I_Dyn.Boost)	10 A (5 s)
Selective Fuse Breaking (I_SFB)	30 A (15 ms)
Udgangseffekt P_OUT (U_N, I_OUT = I_N)	120 W
Udgangseffekt P_OUT (U_N, I_OUT = I_stat.Boost)	155 W
Udgangseffekt P_OUT (U_N, I_OUT = I_dyn.Boost)	240 W (5 s)
Tabseffekt Tomgang (U_N, I_Out = 0, I_Charge = 0)	3 W
Tabseffekt Mærkebelastning (U_N, I_Out = I_N, I_Charge = 0)	4 W
Batteridrift
Udgangsspænding	24 V DC (U_OUT = U_BAT - 0,3 V DC)
Udgangsspændingsområde:	19 V DC ... 32 V DC (U_OUT = U_BAT - 0,3 V DC)
Udgangsstrøm I_N	5 A
Statisk Boost (I_Stat.Boost)	6,25 A
Selective Fuse Breaking (I_SFB)	30 A (15 ms)
Udgangseffekt P_OUT (U_N, I_OUT = I_N)	120 W
Udgangseffekt P_OUT (U_N, I_OUT = I_stat.Boost)	150 W
Udgangseffekt P_OUT (U_N, I_OUT = I_dyn.Boost)	240 W (5 s)

Energilager

Spænding efter endt opladning	32 V DC
Spænding efter endt opladning (temperaturkompenseret)	25 V DC ... 32 V DC
Ladestrøm (kan konfigureres)	maks. 1,5 A
Mærkekapacitet (uden ekstra lader)	0,8 Ah ... 30 Ah
Kapacitet maks.	40 Ah
Opladningstid	2,5 h (3,4 Ah)
Buffertid	25 min (3,4 Ah)
Beskyttelse mod fuldstændig afladning (kan konfigureres)	19,2 V DC
Batteriteknologi	VRLA, VRLA-WTR, LI-ION
Ladekarakteristik	IU₀U
IQ-Technology	ja
Temperatursensor	ja
Temperaturkompensation (konfigurerbar)	42 mV/K

Tilslutningsdata

Indgang
Position	1.x
Ledningstilslutning
Tilslutningstype	Skruetilslutning
massiv	0,2 mm² ... 2,5 mm²
fleksibel	0,2 mm² ... 2 mm²
Fleksible ledere med terminalrør uden kunststofkrave	0,2 mm² ... 2,5 mm²
Fleksible ledere med terminalrør uden kunststofkrave	0,2 mm² ... 2,5 mm²
massiv (AWG)	30 ... 12 (Cu)
Afisoleringslængde	6,5 mm (massive/fleksible)
Tilspændingsmoment	0,5 Nm ... 0,6 Nm
Drivform skruehoved	Kærv på langs L
Udgang
Position	2.x
Ledningstilslutning
Tilslutningstype	Skruetilslutning
massiv	0,2 mm² ... 2,5 mm²
fleksibel	0,2 mm² ... 2,5 mm²
Fleksible ledere med terminalrør uden kunststofkrave	0,2 mm² ... 2,5 mm²
Fleksible ledere med terminalrør uden kunststofkrave	0,2 mm² ... 2,5 mm²
massiv (AWG)	30 ... 12 (Cu)
Afisoleringslængde	6,5 mm (massive/fleksible)
Tilspændingsmoment	0,5 Nm ... 0,6 Nm
Drivform skruehoved	Kærv på langs L
Signal
Position	3.x
Ledningstilslutning
Tilslutningstype	Push-in-tilslutning
massiv	0,2 mm² ... 1 mm²
fleksibel	0,2 mm² ... 1 mm²
Fleksible ledere med terminalrør uden kunststofkrave	0,2 mm² ... 0,75 mm² (Cu)
Fleksible ledere med terminalrør uden kunststofkrave		0,5 mm² (anbefales)
Fleksible ledere med terminalrør uden kunststofkrave	0,2 mm² ... 0,75 mm²
massiv (AWG)	24 ... 16 (Cu)
Afisoleringslængde	8 mm (massive/fleksible)
Batteri
Position	4.x
Tilslutningsteknik
Polmærkning	4.1 (+), 4.2 (-), 4.3 ()
Ledningstilslutning
Tilslutningstype	Skruetilslutning
massiv	0,2 mm² ... 2,5 mm²
fleksibel	0,2 mm² ... 2,5 mm²
Fleksible ledere med terminalrør uden kunststofkrave	0,2 mm² ... 2,5 mm²
Fleksible ledere med terminalrør uden kunststofkrave	0,2 mm² ... 2,5 mm²
massiv (AWG)	30 ... 12 (Cu)
Afisoleringslængde	6,5 mm (massive/fleksible)
Tilspændingsmoment	0,5 Nm ... 0,6 Nm
Drivform skruehoved	Kærv på langs L

Grænseflader

Grænseflade	PROFINET
Antal grænseflader	2
Tilslutningstype	RJ45
Understøttede protokoller	PROFINET
Understøttede protokoller		LLPD
Aflåsning	Låsehage
Overførselsfysik	Twisted-Pair
Egenskaber:	Autonegotiation
		Autocrossing
		Autopolarity
		fuld duplex
Topologi	Stjerne
Topologi		Linje
Overførselshastighed	100 Mbit/s
Transmissionslængde	maks. 100 m
Cyklustid	1 ms (RT)
Adgangstid	≤ 2 s
Standarder	IEEE 802.3
		IEC 61158
		IEC 61784-2
Chipsæt	Renesas TPS-1
Potentialadskillelse	ja
Device ID	0142_hex
Vendor ID	00B0_hex

Signalering

LED-signalering
Signaleringsmåder	DC OK (grøn)
	Alarm (rød)
	Bat.-mode (gul)
	SOC (rød, grøn)
	Data (rød, grøn)

Artikelegenskaber

Produkttype	DC-UPS
Produktfamilie	QUINT UPS
MTBF (IEC 61709, SN 29500)	> 1189000 h (25 °C)
	> 736900 h (40 °C)
	> 372700 h (60 °C)
Direktiver vedr. miljøbeskyttelse	RoHS-direktiv 2011/65/EU
	WEEE
	Reach
Isoleringsegenskaber
Kapslingsklasse	III (Uden PE)
Forureningsgrad	2
Forventet levetid (elektrolytkondensatorer)
Tid	224011 h

Mål

Mål på vare
Bredde	35 mm
Højde	130 mm
Dybde	125 mm
Dybde		125 mm (Moduldybde (bæreskinnemontering))
Mål på vare ved alternativ montering
Bredde	123 mm
Højde	130 mm
Dybde	37 mm
Indbygningsmål
Indbygningsafstand højre/venstre (aktiv)	5 mm / 5 mm (P_Out ≥50 %)
Indbygningsafstand højre/venstre (passiv)	0 mm / 0 mm (P_Out ≥50 %)
Indbygningsafstand højre/venstre (aktiv, passiv)	0 mm / 0 mm (P_Out ≤50 %)
Indbygningsafstand oppe/nede (aktiv)	50 mm / 50 mm (P_Out ≥50 %)
Indbygningsafstand oppe/nede (passiv)	40 mm / 20 mm (P_Out ≥50 %)
Indbygningsafstand oppe/nede (aktiv, passiv)	40 mm / 20 mm (P_Out ≤50 %)

Montage

Monteringstype	Bæreskinnemontering
Indbygningsmåde	På vandret bæreskinne NS 35/7,5 og NS 35/15 efter EN 60715

Materialeangivelser

Brændbarhedsklasse iht. UL 94 (hus / klemmer)	V0
Husmateriale	Metal
Udførelse af afdækningskappen	Rustfrit stål X6Cr17
Udførelse af sideelementer	Aluminium AlMg3

Miljø- og levetidsbetingelser

Omgivelser
Kapslingsklasse	IP20
Omgivelsestemperatur (drift)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Omgivelsestemperatur (lagring/transport)	-40 °C ... 85 °C
Omgivelsestemperatur (startup type tested)	-40 °C
Anvendelseshøjde	≤ 4000 m
Klimaklasse	3K3 (EN 60721)
Maks. tilladelig luftfugtighed (drift)	≤ 95 % (ved 25 °C, ikke kondenserende)
Chok	18 ms, 30g, pr. retning (iht. IEC 60068-2-27)
Vibration (drift)	2,3g

Normer, standarder og bestemmelser

Overspændingskategori
EN 61010-1	II (≤ 4000 m)
EN 61010-2-201	II (≤ 4000 m)
Ekstra lav spænding
Normbetegnelse	Ekstra lav spænding
Standarder	IEC 61010-1 (SELV)
	IEC 61010-2-201 (PELV)

Godkendelser

UL
Mærkning	UL/C-UL Listed UL 61010-1
UL
Mærkning	UL/C-UL Listed UL 61010-2-201
UL
Mærkning	UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CSA
Mærkning	CAN/CSA-C22.2 No. 61010-1-12
CSA
Mærkning	CAN/CSA-IEC 61010-2-201
CSA
Mærkning	CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CB Scheme
Mærkning	IEC 61010-1
CB Scheme
Mærkning	IEC 61010-2-201
DNV
Mærkning	Class Guideline DNVGL-CG-0339
Bemærk	Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B

EMC-data

EMC, elektromagnetisk kompatibilitet (forligelighed):	Konform med EMC-direktiv 2014/30/EU
Lavspændingsdirektiv	Konform med NSR-direktiv 2014/35/EU
EMC-krav støjemission	EN 61000-6-3
EMC-krav støjemission		EN 61000-6-4
EMC-krav støjimmunitet	EN 61000-6-1
EMC-krav støjimmunitet		EN 61000-6-2
Støjimmunitet	Støjimmunitet iht. EN 61000-6-1 (boligområde), EN 61000-6-2 (industriområde) og EN 61000-6-5 (kraftværker), IEC/EN 61850-3 (energiforsyning)
Støjemission
Standarder	Supplerende grundlæggende standard EN 61000-6-5 (støjimmunitet for kraftværker), IEC/EN 61850-3 (energiforsyning)
Afladning af statisk elektricitet
Standarder	EN 61000-4-2
Afladning af statisk elektricitet
Kontaktafladning	8 kV (Testsværhedsgrad 4)
Luftafladning	15 kV (Testsværhedsgrad 4)
Bemærkning	Kriterium B
Elektromagnetisk HF-felt
Standarder	EN 61000-4-3
Elektromagnetisk HF-felt
Frekvensområde	80 MHz ... 1 GHz
Testfelttykkelse	20 V/m (Testsværhedsgrad 3)
Frekvensområde	1 GHz ... 6 GHz
Testfelttykkelse	10 V/m (Testsværhedsgrad 3)
Frekvensområde	1 GHz ... 6 GHz
Testfelttykkelse	10 V/m (Testsværhedsgrad 3)
Bemærkning	Kriterium A
Hurtige transienter (burst)
Standarder	EN 61000-4-4
Hurtige transienter (burst)
Indgang	4 kV (Testsværhedsgrad 4 - asymmetrisk)
Udgang	4 kV (Testsværhedsgrad 4 - asymmetrisk)
Signal	4 kV (Testsværhedsgrad 4 - asymmetrisk)
Bemærkning	Kriterium B
Stødspændingsbelastning (surge)
Standarder	EN 61000-4-5
Stødspændingsbelastning (surge)
Indgang	1 kV (Testsværhedsgrad 3- symmetrisk)
Indgang		2 kV (Testsværhedsgrad 3 - asymmetrisk)
Udgang	1 kV (Testsværhedsgrad 3- symmetrisk)
Udgang		2 kV (Testsværhedsgrad 3 - asymmetrisk)
Signal	1 kV (Testsværhedsgrad 2 - asymmetrisk)
Bemærkning	Kriterium B
Ledningsført påvirkning
Standarder	EN 61000-4-6
Ledningsført påvirkning
Indgang/udgang/signal	asymmetrisk
Frekvensområde	0,15 MHz ... 80 MHz
Bemærkning	Kriterium A
Spænding	10 V (Testsværhedsgrad 3)
Magnetfelt med energiteknisk frekvens
Standarder	EN 61000-4-8
Frekvens	16,67 Hz
		50 Hz
		60 Hz
Testfelttykkelse	100 A/m
Ekstratekst	60 s
Bemærkning	Kriterium A
Frekvens	50 Hz
Frekvens		60 Hz
Frekvensområde	50 Hz ... 60 Hz
Testfelttykkelse	1 kA/m
Ekstratekst	3 s
Frekvens	0 Hz
Testfelttykkelse	300 A/m
Ekstratekst	DC, 60 s
Kriterier
Kriterium A	Normal drift inden for de specificerede grænser.
Kriterium B	Midlertidig forringelse af driften, som enheden selv korrigerer igen.

Varenummer	2906993
Pakningsenhed	1 Stk.
Minimum bestillingsmængde	1 Stk.
Salgsnøgle	CMUI43
Produktnøgle	CMUI43
Katalogside	Side 316 (C-4-2019)
GTIN	4055626171241
Vægt pr. stk. (inkl. indpakning)	496 g
Vægt pr. stk. (ekskl. indpakning)	448 g
Toldtarifnummer	85371091
Oprindelsesland	CN

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja
undtagelser hvis kendt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 En artikelrelateret China RoHS-deklarationstabel kan findes i downloadområdet for den respektive artikel under "Leverandørerklæring". For alle varer med EFUP-E gælder det, at ingen China RoHS-deklarationstabel er udstedt og påkrævet.
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Diboron trioxide (CAS-No.: 1303-86-2)
Henvisning til REACH-kandidatstof (CAS-No.)		Lead (CAS-No.: 7439-92-1)
SCIP	c4374425-7599-4c71-8bf6-d9c015600cc8
EF3.0 Klimaforandringer
CO2e kg	27,45 kg CO2e

Automatisering

Forbinde

Forsyning, opladning og beskyttelse

Kobling, måling og overvågning

Mærkning, montering og installation

QUINT4-UPS/24DC/24DC/5/PN - Afbrydelsesfri strømforsyning

2906993

Produktdetaljer

ECLASS

ETIM

UNSPSC

EAC

UL Listed

cUL Listed

EAC

DNV

KC

LR

NK

BV

RINA

ABS

IECEE CB Scheme

cUL Listed

UL Listed

Kompatible produkter

Dine fordele

Automatisering

Forbinde

Forsyning, opladning og beskyttelse

Kobling, måling og overvågning

Mærkning, montering og installation

QUINT4-UPS/24DC/24DC/5/PN - Afbrydelsesfri strømforsyning 2906993

Produktdetaljer

ECLASS

ETIM

UNSPSC

Kompatible produkter

UPS-BAT/PB/24DC/1.2AH - Batterimodul 1274520

UPS-BAT/PB/24DC/4AH - Batterimodul 1274117

UPS-BAT/PB/24DC/7AH - Batterimodul 1274118

UPS-BAT/PB/24DC/12AH - Batterimodul 1274119

UPS-BAT/PB/24DC/20AH - Batterimodul 1348516

UPS-BAT/PB/24DC/40AH - Batterimodul 1354641

UPS-BAT/LI/24DC/128WH - Batterimodul 1396415

UPS-BAT/VRLA-WTR/24DC/13AH - Batterimodul 2320416

UPS-BAT/VRLA-WTR/24DC/26AH - Batterimodul 2320429

UPS-BAT/LI/24DC/64WH - Batterimodul 1460921

Dine fordele

QUINT4-UPS/24DC/24DC/5/PN - Afbrydelsesfri strømforsyning

2906993
