QUINT4-UPS/24DC/24DC/5/PN - Zdroj nepřerušeného napájení - 2906993

Vstupní data

Vstupní napětí	24 V DC
Rozsah vstupního napětí	18 V DC ... 30 V DC
Rozsah vstupního napětí		18 V DC ... 32 V DC
Max. dielektrická pevnost	35 V DC (zabezpečený proti záměně pólů)
Interní jištění vstupu	ne
Druh napájecího napětí	DC
Proudový ráz při zapínání	≤ 7 A (≤ 4 ms)
Ochrana proti přepólování	ano
Pevný práh zapnutí	22 V DC
Práh zapnutí dynamický	> 1 V / 100 ms
Doba zapnutí	max. 3 s
Doba spuštění v režimu na baterii (spuštění na baterii)	8 s
Pokles napětí vstup/výstup	0,3 V DC
Odběr proudu I_N (U_N, I_OUT = I_N, I_Charge = 0)	5,1 A
Odběr proudu I_max (U_N, I_OUT = I_Stat.Boost, I_Charge= max)	8,3 A
Odběr proudu I_No-Load(U_N, I_OUT = 0, I_Charge = 0)	105 mA
Odběr proudu I_Charge (U_N, I_OUT = 0, I_Charge = max)	1,9 A
Příkon P_N (U_N, I_OUT = I_N, I_Charge = 0)	123 W
Příkon P_max (U_N, I_OUT = I_Stat.Boost, I_Charge = max)	213 W
Příkon P_No-Load (U_N, I_OUT = 0, I_Charge = 0)	2,5 W
Příkon P_Charge (U_N, I_OUT = 0, I_Charge = max)	44 W

Výstupní data

účinnost	typ. 97 %
Počet výstupů	1
Zkratuvzdorný	ano
Test chodu naprázdno	ano
Přepínací doba	0 ms
Paralelní zapojitelnost UPS	yes, with decoupling modules (to increase the buffer time and for redundancy)
Sériová schopnost přepínání UPS	ne
Paralelní zapojitelnost Akumulátor energie	ano, 5 (dbejte ochrany vedení)
Sériová schopnost přepínání Akumulátor energie	ne
Síťový provoz
Výstupní napětí	24 V DC (U_OUT = U_IN - 0,3 V DC)
rozsah výstupního napětí	18 V DC ... 30 V DC (U_Out = U_In - 0,3 V DC)
rozsah výstupního napětí		18 V DC ... 32 V DC
Výstupní proud I_N	5 A
Statický boost (I_{stat. boost})	6,25 A
Dynamický Boost (I_dyn.boost)	10 A (5 s)
Selective Fuse Breaking (I_SFB)	30 A (15 ms)
Výstupní výkon P_OUT (U_N, I_OUT = I_N)	120 W
Výstupní výkon P_OUT (U_N, I_OUT = I_stat.Boost)	155 W
Výstupní výkon P_Out (U_N, I_Out = I_{dyn. boost})	240 W (5 s)
Ztrátový výkonz Chod naprázdno (U_N, I_Out = 0, I_charge =0)	3 W
Ztrátový výkonz Jmenovitá zátěž (U_N, I_Out = I_N, I_charge = 0)	4 W
Bateriový provoz
Výstupní napětí	24 V DC (U_OUT = U_BAT - 0,3 V DC)
rozsah výstupního napětí	19 V DC ... 32 V DC (U_OUT = U_BAT - 0,3 V DC)
Výstupní proud I_N	5 A
Statický boost (I_{stat. boost})	6,25 A
Selective Fuse Breaking (I_SFB)	30 A (15 ms)
Výstupní výkon P_OUT (U_N, I_OUT = I_N)	120 W
Výstupní výkon P_OUT (U_N, I_OUT = I_stat.Boost)	150 W
Výstupní výkon P_Out (U_N, I_Out = I_{dyn. boost})	240 W (5 s)

Akumulátor energie

Koncové nabíjecí napětí	32 V DC
Koncové nabíjecí napětí (s teplotní kompenzací)	25 V DC ... 32 V DC
Nabíjecí proud (nastavitelný)	max. 1,5 A
Jmenovitá kapacita (bez dodatečné nabíječky)	0,8 Ah ... 30 Ah
Max. kapacita	40 Ah
Doba nabíjení	2,5 h (3,4 Ah)
Doba zálohování	25 min (3,4 Ah)
Ochrana proti hlubokému vybití (konfigurovatelná)	19,2 V DC
Technologie baterie	VRLA, VRLA-WTR, LI-ION
Nabíjecí charakteristika	IU₀U
IQ-Technology	ano
Teplotní senzor	ano
Kompenzace teploty (nastavitelná)	42 mV/K

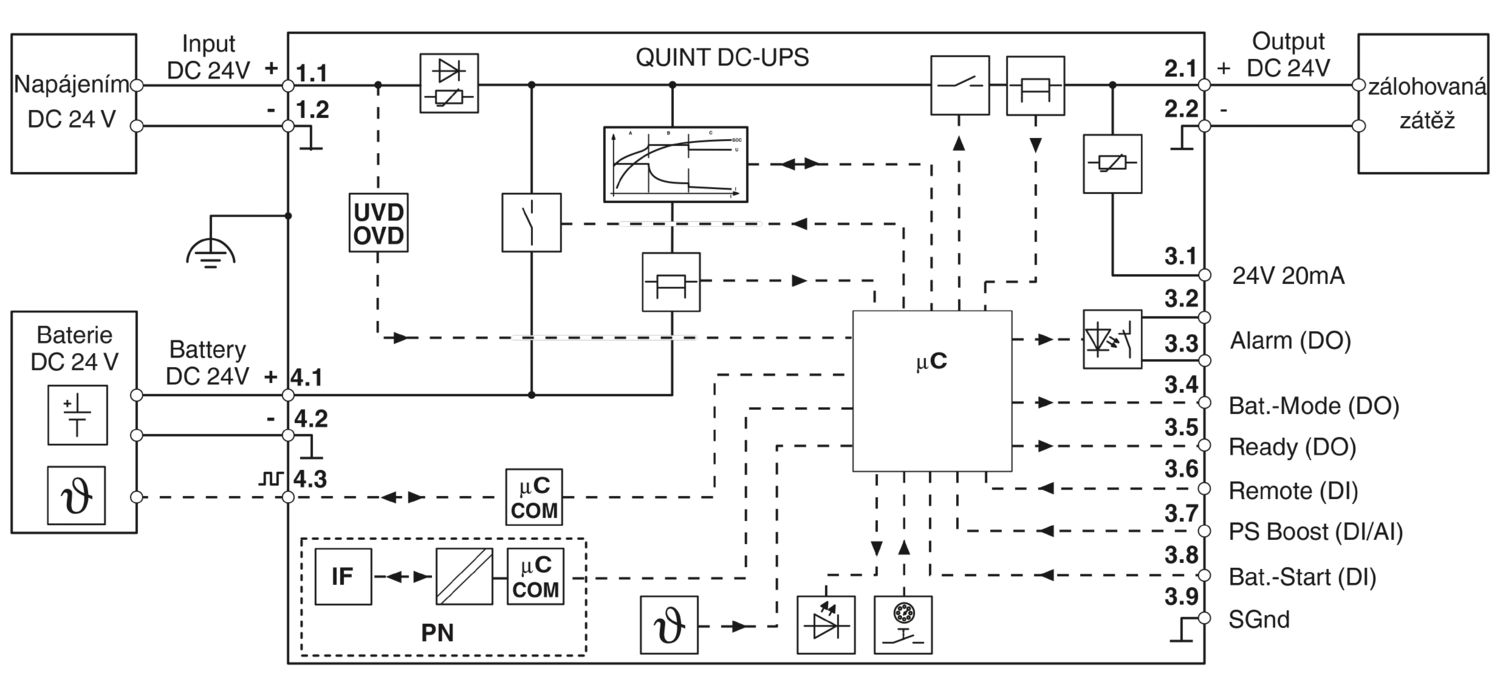

Data připojení

Vstup
Poloha	1.x
Připojení vodiče
Typ připojení	Šroubové připojení
tuhý	0,2 mm² ... 2,5 mm²
flexibilní	0,2 mm² ... 2 mm²
flexibilní s dutinkou vodiče bez plastové objímky	0,2 mm² ... 2,5 mm²
flexibilní s dutinkou vodiče s plastovou objímkou	0,2 mm² ... 2,5 mm²
tuhý (AWG)	30 ... 12 (Cu)
Délka odizolování	6,5 mm (tuhý/ohebný)
Utahovací moment	0,5 Nm ... 0,6 Nm
Typ pohonu hlavy šroubu	Podélná štěrbina L
Výstup
Poloha	2.x
Připojení vodiče
Typ připojení	Šroubové připojení
tuhý	0,2 mm² ... 2,5 mm²
flexibilní	0,2 mm² ... 2,5 mm²
flexibilní s dutinkou vodiče bez plastové objímky	0,2 mm² ... 2,5 mm²
flexibilní s dutinkou vodiče s plastovou objímkou	0,2 mm² ... 2,5 mm²
tuhý (AWG)	30 ... 12 (Cu)
Délka odizolování	6,5 mm (tuhý/ohebný)
Utahovací moment	0,5 Nm ... 0,6 Nm
Typ pohonu hlavy šroubu	Podélná štěrbina L
Signál
Poloha	3.x
Připojení vodiče
Typ připojení	Svorky Push-in
tuhý	0,2 mm² ... 1 mm²
flexibilní	0,2 mm² ... 1 mm²
flexibilní s dutinkou vodiče bez plastové objímky	0,2 mm² ... 0,75 mm² (Cu)
flexibilní s dutinkou vodiče bez plastové objímky		0,5 mm² (doporučeno)
flexibilní s dutinkou vodiče s plastovou objímkou	0,2 mm² ... 0,75 mm²
tuhý (AWG)	24 ... 16 (Cu)
Délka odizolování	8 mm (tuhý/ohebný)
Baterie
Poloha	4.x
Technologie připojení
Označení pólu	4.1 (+), 4.2 (-), 4.3 ()
Připojení vodiče
Typ připojení	Šroubové připojení
tuhý	0,2 mm² ... 2,5 mm²
flexibilní	0,2 mm² ... 2,5 mm²
flexibilní s dutinkou vodiče bez plastové objímky	0,2 mm² ... 2,5 mm²
flexibilní s dutinkou vodiče s plastovou objímkou	0,2 mm² ... 2,5 mm²
tuhý (AWG)	30 ... 12 (Cu)
Délka odizolování	6,5 mm (tuhý/ohebný)
Utahovací moment	0,5 Nm ... 0,6 Nm
Typ pohonu hlavy šroubu	Podélná štěrbina L

Rozhraní

Rozhraní	PROFINET
Počet rozhraní	2
Typ připojení	RJ45
Podporované protokoly	PROFINET
Podporované protokoly		LLPD
Zajištění	Aretační zámek
Fyzika přenosu	Twisted-Pair
Vlastnosti	Autonegotiation
		Autocrossing
		Autopolarity
		plný duplex
Topologie	Hvězda
Topologie		Linie
Rychlost přenosu	100 MBit/s
Délka přenosu	max. 100 m
Doba cyklu	1 ms (RT)
Čas přístupu	≤ 2 s
Standardy	IEEE 802.3
		IEC 61158
		IEC 61784-2
Čipová sada	Renesas TPS-1
Oddělení potenciálů	ano
Device ID	0142_hex
Vendor ID	00B0_hex

Signalizace

Signalizace LED
Signalizační režimy	DC OK (zelená)
	Alarm (červená)
	Režim bat. (žlutá)
	SOC (červená, zelená)
	Data (červená, zelená)

Vlastnosti výrobku

Typ produktu	DC UPS
Produktová řada	QUINT UPS
MTBF (IEC 61709, SN 29500)	> 1189000 h (25 °C)
	> 736900 h (40 °C)
	> 372700 h (60 °C)
Nařízení o ochraně životního prostředí	Směrnice RoHS 2011/65/EU
	WEEE
	Reach
Izolační vlastnosti
Třída ochrany	III (bez PE)
Stupeň znečištění	2
Očekávaná životnost (elektrolytické kondenzátory)
Čas	224011 h

Rozměry

Rozměry zboží
Šířka	35 mm
Výška	130 mm
Hloubka	125 mm
Hloubka		125 mm (Hloubka zařízení (montáž na nosnou lištu))
Rozměry zboží při alternativní montáži
Šířka	123 mm
Výška	130 mm
Hloubka	37 mm
Montážní rozměr
Instalační vzdálenost vpravo/vlevo (aktivní)	5 mm / 5 mm (P_Out ≥50 %)
Instalační vzdálenost vpravo/vlevo (pasivní)	0 mm / 0 mm (P_Out ≥50 %)
Instalační vzdálenost vpravo/vlevo (aktivní, pasivní)	0 mm / 0 mm (P_Out ≤50 %)
Instalační vzdálenost nahoře/dole (aktivní)	50 mm / 50 mm (P_Out ≥50 %)
Instalační vzdálenost nahoře/dole (pasivní)	40 mm / 20 mm (P_Out ≥50 %)
Instalační vzdálenost nahoře/dole (aktivní, pasivní)	40 mm / 20 mm (P_Out ≤50 %)

Montáž

Způsob montáže	Montáž na nosnou lištu
Montážní poloha	na vodorovné nosné liště NS 35/7,5 a NS 35/15 podle EN 60715

Údaje o materiálu

Třída hořlavosti dle UL 94 (pouzdro / svorky)	V0
Materiál pouzdra	Kov
Provedení krytu	Nerezová ocel X6Cr17
Provedení bočních dílů	Hliník AlMg3

Podmínky okolního prostředí a životnosti

Okolní podmínky
Druh ochrany	IP20
Teplota prostředí (provoz)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Teplota prostředí (skladování/přeprava)	-40 °C ... 85 °C
Okolní teplota (startup type tested)	-40 °C
Výška nasazení	≤ 4000 m
Třída klimatu	3K3 (EN 60721)
Max. příp. vzdušná vlhkost (provoz)	≤ 95 % (při 25 °C, bez kondenzace)
Šok	18 ms, 30g, na prostorový směr (podle IEC 60068-2-27)
Vibrace (provozní)	2,3g

Normy a předpisy

Kategorie přepětí
EN 61010-1	II (≤ 4000 m)
EN 61010-2-201	II (≤ 4000 m)
Ochranné malé napětí
Označení normy	Ochranné malé napětí
Normy/předpisy	IEC 61010-1 (SELV)
	IEC 61010-2-201 (PELV)

Schválení

UL
Označení	UL/C-UL Listed UL 61010-1
UL
Označení	UL/C-UL Listed UL 61010-2-201
UL
Označení	UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CSA
Označení	CAN/CSA-C22.2 No. 61010-1-12
CSA
Označení	CAN/CSA-IEC 61010-2-201
CSA
Označení	CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
Schéma CB
Označení	IEC 61010-1
Schéma CB
Označení	IEC 61010-2-201
DNV
Označení	Class Guideline DNVGL-CG-0339
Upozornění	Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B

Data elektromagnetické kompatibility

Elektromagnetická slučitelnost	Shoda se směrnicí o elektromagnetické kompatibilitě 2014/30/EU
Směrnice nízkého napětí	Shodnost se směrnicí NSR 2014/35/EU
Požadavky předpisů elektromagnetické kompatibility na vyzařování rušení	EN 61000-6-3
		EN 61000-6-4
Požadavky předpisů elektromagnetické kompatibility na odolnost proti rušení	EN 61000-6-1
		EN 61000-6-2
Odolnost proti rušení	Odolnost proti rušení podle norem EN 61000-6-1 (obytná oblast), EN 61000-6-2 (průmyslová oblast) a EN 61000-6-5 (rozvodna), IEC/EN 61850-3 (zásobování energií)
Rušivé vyzařování
Normy/předpisy	Doplňková základní norma EN 61000-6-5 (odolnost rozvodny proti rušení), IEC/EN 61850-3 (zásobování energií)
Vybíjení statické elektřiny
Normy/předpisy	EN 61000-4-2
Vybíjení statické elektřiny
Kontaktní výboje	8 kV (Kontrolní stupeň přesnosti 4)
Vzdušné výboje	15 kV (Kontrolní stupeň přesnosti 4)
Poznámka	kritérium B
Elektromagnetické VF pole
Normy/předpisy	EN 61000-4-3
Elektromagnetické VF pole
Frekvenční rozsah	80 MHz ... 1 GHz
Síla testovacího pole	20 V/m (Kontrolní stupeň přesnosti 3)
Frekvenční rozsah	1 GHz ... 6 GHz
Síla testovacího pole	10 V/m (Kontrolní stupeň přesnosti 3)
Frekvenční rozsah	1 GHz ... 6 GHz
Síla testovacího pole	10 V/m (Kontrolní stupeň přesnosti 3)
Poznámka	kritérium A
Rychlé tranzienty (Burst)
Normy/předpisy	EN 61000-4-4
Rychlé tranzienty (Burst)
Vstup	4 kV (Kontrolní stupeň přesnosti 4 - nesymetrický)
Výstup	4 kV (Kontrolní stupeň přesnosti 4 - nesymetrický)
Signál	4 kV (Kontrolní stupeň přesnosti 4 - nesymetrický)
Poznámka	kritérium B
Přepětí (surge)
Normy/předpisy	EN 61000-4-5
Přepětí (surge)
Vstup	1 kV (Kontrolní stupeň přesnosti 3 - symetrický)
Vstup		2 kV (Kontrolní stupeň přesnosti 3 - nesymetrický)
Výstup	1 kV (Kontrolní stupeň přesnosti 3 - symetrický)
Výstup		2 kV (Kontrolní stupeň přesnosti 3 - nesymetrický)
Signál	1 kV (Kontrolní stupeň přesnosti 2 - nesymetrický)
Poznámka	kritérium B
Ovlivnění šířící se po vedení
Normy/předpisy	EN 61000-4-6
Ovlivnění šířící se po vedení
Vstup/výstup/signál	asymetricky
Frekvenční rozsah	0,15 MHz ... 80 MHz
Poznámka	kritérium A
Napětí	10 V (Kontrolní stupeň přesnosti 3)
Magnetické pole s energeticky technickou frekvencí
Normy/předpisy	EN 61000-4-8
Frekvence	16,67 Hz
		50 Hz
		60 Hz
Síla testovacího pole	100 A/m
Dodatečný text	60 s
Poznámka	kritérium A
Frekvence	50 Hz
Frekvence		60 Hz
Frekvenční rozsah	50 Hz ... 60 Hz
Síla testovacího pole	1 kA/m
Dodatečný text	3 s
Frekvence	0 Hz
Síla testovacího pole	300 A/m
Dodatečný text	DC, 60 s
Kritéria
Kritérium A	Běžný provoz v rámci stanovených limitů.
Kritérium B	Přechodné ovlivnění provozu, který přístroj sám opět opraví.

Objednací číslo	2906993
Ks/bal.	1 Kus
Minimální objednané množství	1 Kus
Prodejní kód	CMU
Kód výrobku	CMUI43
Strana katalogu	Strana 316 (C-4-2019)
GTIN	4055626171241
Hmotnost/kus (včetně obalu)	496 g
Hmotnost/kus (bez obalu)	448 g
Číslo celní sazby	85371091
Země původu	CN

EU RoHS
Splňuje požadavky dle směrnice RoHS	Ano
řízení o výjimkách, pokud je známo	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Tabulku s čínským prohlášením RoHS pro příslušný výrobek najdete v části Download (Ke stažení) u daného produktu v části „Prohlášení výrobce“. Pro všechny výrobky s označením EFUP-E se nevydává ani nevyžaduje tabulka s prohlášením RoHS pro Čínu.
EU REACH SVHC
Upozornění na kandidátní látku REACH (č. CAS)	Diboron trioxide (č. CAS: 1303-86-2)
Upozornění na kandidátní látku REACH (č. CAS)		Lead (č. CAS: 7439-92-1)
SCIP	c4374425-7599-4c71-8bf6-d9c015600cc8
EF3.0 Změna klimatu
CO2e kg	27,45 kg CO2e

Automatizace

Napájení, nabíjení a ochrana

Popisování, montáž a instalace

Připojení

Spínání, měření a dohled

QUINT4-UPS/24DC/24DC/5/PN - Zdroj nepřerušeného napájení

2906993

Detaily výrobku

ECLASS

ETIM

UNSPSC

EAC

Seznam UL

cUL Listed

EAC

DNV

KC

LR

NK

BV

RINA

ABS

Schéma IECEE CB

cUL Listed

Seznam UL

Kompatibilní produkty

Vaše výhody

Automatizace

Napájení, nabíjení a ochrana

Popisování, montáž a instalace

Připojení

Spínání, měření a dohled

QUINT4-UPS/24DC/24DC/5/PN - Zdroj nepřerušeného napájení 2906993

Detaily výrobku

ECLASS

ETIM

UNSPSC

Kompatibilní produkty

UPS-BAT/PB/24DC/1.2AH - Bateriový modul 1274520

UPS-BAT/PB/24DC/4AH - Bateriový modul 1274117

UPS-BAT/PB/24DC/7AH - Bateriový modul 1274118

UPS-BAT/PB/24DC/12AH - Bateriový modul 1274119

UPS-BAT/PB/24DC/20AH - Bateriový modul 1348516

UPS-BAT/PB/24DC/40AH - Bateriový modul 1354641

UPS-BAT/LI/24DC/128WH - Bateriový modul 1396415

UPS-BAT/VRLA-WTR/24DC/13AH - Bateriový modul 2320416

UPS-BAT/VRLA-WTR/24DC/26AH - Bateriový modul 2320429

UPS-BAT/LI/24DC/64WH - Bateriový modul 1460921

Vaše výhody

QUINT4-UPS/24DC/24DC/5/PN - Zdroj nepřerušeného napájení

2906993
