UL osvědčení
ID schválení: E118976-20240617| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| 250 V | 10,5 A |

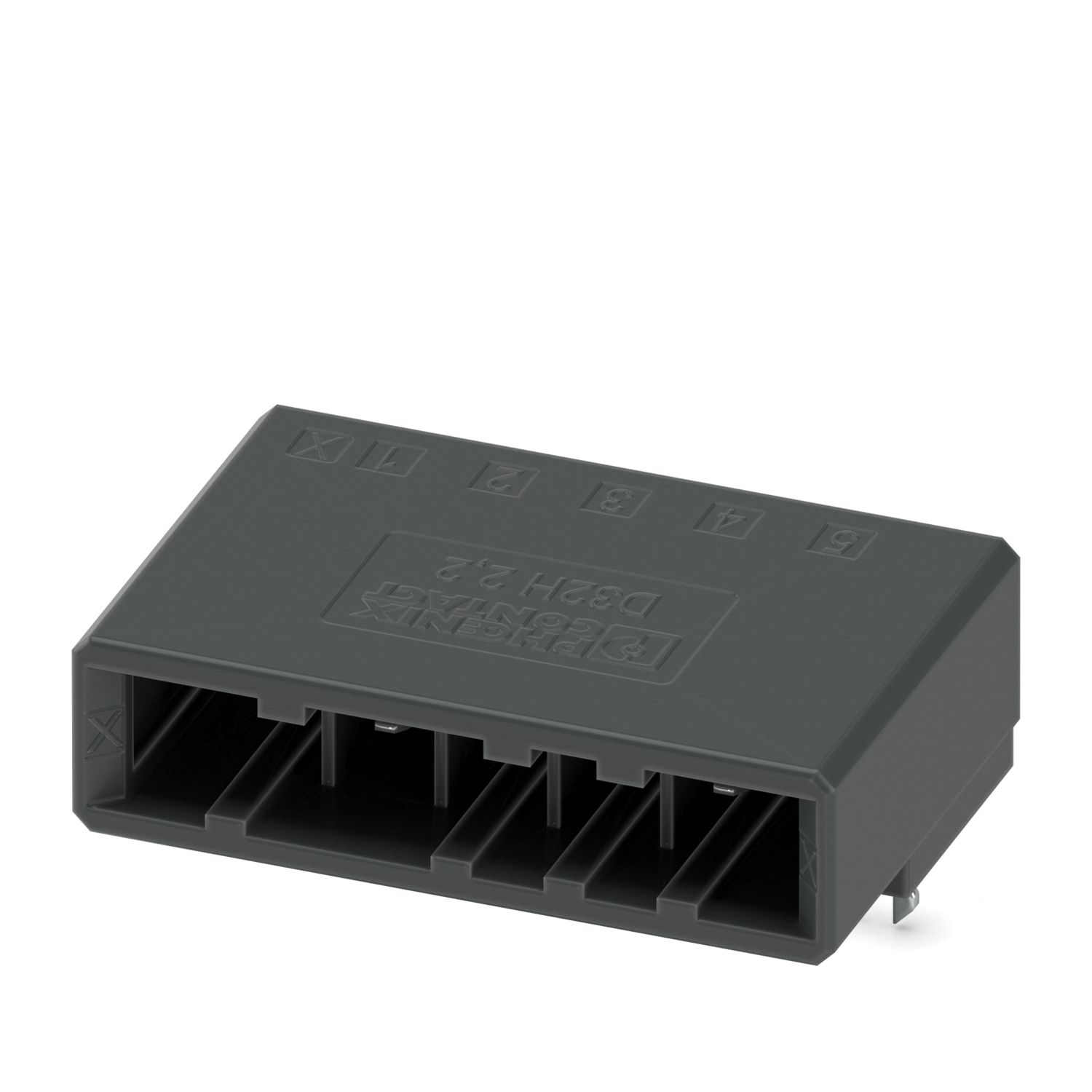

D32H 2,2/ 5-H-5,08-X
-
Kontaktová lišta desky plošných spojů
1376538
Zásuvka konektoru desky plošných spojů, barva: černá, jmenovitý proud: 8 A, jmenovité napětí (III/2): 320 V, povrch kontaktů: Sn, typ kontaktu: Trn, počet řad: 1, počet pólů: 5, řada výrobků: D32H 2,2/..-H, rozteč: 5,08 mm, montáž: Vlnové pájení, pin-layout: Lineární pinning, délka pinu [P]: 3,8 mm, počet pájecích kolíků na každý potenciál: 1, systém zásuvných hlavic: CONNEXIS D, Orientace tvaru konektoru: Standardní, zajištění: Pojistka proti uvolnění, způsob upevnění: Pojistná západka, způsob balení: zabaleno v krabici
Detaily výrobku
| Typ produktu | Zásuvka konektoru desky plošných spojů |
| Produktová řada | D32H 2,2/..-H |
| Produktová řada | CONNEXIS Connectors M |
| Počet pólů | 5 |
| Rozteč | 5,08 mm |
| Počet řad | 1 |
| Uspořádání kolíků | Lineární pinning |
| Počet pájecích kolíků na každý potenciál | 1 |
| Vlastnosti | |
| Jmenovitý proud IN | 8 A |
| Jmenovité napětí UN | 320 V |
| Vnitřní odpor | 0,9 mΩ |
| Jmenovité napětí (III/3) | 250 V |
| Jmenovité rázové napětí (III/3) | 4 kV |
| Jmenovité napětí (III/2) | 320 V |
| Jmenovité rázové napětí (III/2) | 4 kV |
| Jmenovité napětí (II/2) | 600 V |
| Jmenovité rázové napětí (II/2) | 4 kV |
| Způsob montáže | Vlnové pájení |
| Uspořádání kolíků | Lineární pinning |
| Údaje o materiálu - kontakt | |
| Poznámka | V souladu s WEEE/RoHS, bez obsahu whiskerů podle IEC 60068-2-82/JEDEC JESD 201 |
| Materiál kontakt | Cu slitina |
| Povrchové vlastnosti | galvanicky pocínovaný |
| Kovový povrch oblast kontaktu (povrchová vrstva) | Cín (3 - 5 µm Sn) |
| Kovový povrch oblast kontaktu (mezivrstva) | Nikl (1,3 - 3 µm Ni) |
| Kovový povrch oblast pájení (povrchová vrstva) | Cín (3 - 5 µm Sn) |
| Kovový povrch oblast pájení (mezivrstva) | Nikl (1,3 - 3 µm Ni) |
| Údaje o materiálu - pouzdro | |
| Barva (Pouzdro) | černá (9005) |
| Izolační materiál | PBT |
| skupina izolačního materiálu | II |
| CTI dle IEC 60112 | 400 ≤ CTI < 600 |
| Třída hořlavosti podle UL 94 | V0 |
| Poznámka ke kontaktu | Tyto konektory jsou podle DIN EN 61984 konektory bez spínacího výkonu (COC). Při použití v souladu s určením nesmí být zasunuty nebo odpojeny pod napětím ani pod zátěží. |
| Výkres v měřítku |
|
| Rozteč | 5,08 mm |
| Šířka [w] | 34,32 mm |
| Výška [h] | 13,15 mm |
| Délka [l] | 22,1 mm |
| Konstrukční výška | 9,35 mm |
| Délka pájecího kolíku [P] | 3,8 mm |
| rozměry kolíku | 0,65 x 0,64 mm |
| Design desky plošných spojů | |
| Průměr vyvrtaného otvoru | 1,1 mm |
| 3 mm | |
| Vizuální kontrola | |
| Specifikace zkoušky | DIN EN 60512-1-1:2003-01 |
| Výsledek | Zkouška vykonána úspěšně |
| Kontrola rozměrů | |
| Specifikace zkoušky | DIN EN 60512-1-2:2003-01 |
| Výsledek | Zkouška vykonána úspěšně |
| Odolnost nápisů | |
| Specifikace zkoušky | DIN EN 60068-2-70:1996-07 |
| Výsledek | Zkouška vykonána úspěšně |
| Polarizace a kódování | |
| Specifikace zkoušky | DIN EN 60512-13-5:2006-11 |
| Výsledek | Zkouška vykonána úspěšně |
| Držák kontaktu při použití | |
| Specifikace zkoušky | DIN EN 60512-15-1:2009-03 |
| Držák kontaktu při použití Požadavek >20 N |
Zkouška vykonána úspěšně |
| Zásuvné a tažné síly | |
| Výsledek | Zkouška vykonána úspěšně |
| Počet cyklů | 25 |
| Zásuvná síla na pól cca | 3 N |
| Tažná síla na pól cca | 4 N |
| Tepelná zkouška | Zkušební skupina C | |
| Specifikace zkoušky | DIN EN 60512-5-1:2003-01 |
| Kontrolovaný počet pólů | 10 |
| Izolační odpor | |
| Specifikace zkoušky | DIN EN 60512-3-1:2003-01 |
| Izolační odpor sousedících pólů | > 5 MΩ |
| Vzdušné vzdálenosti a dráhy plazivých proudů | | |
| Specifikace zkoušky | IEC 60664-1:2020-05 |
| skupina izolačního materiálu | II |
| Odolnost proti plazivým proudům (DIN EN 60112 (VDE 0303-11)) | CTI ≥400 do <600 |
| Izolační pevnost (III/3) | 250 V |
| Jmenovité rázové napětí (III/3) | 4 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/3) | 3 mm |
| minimální hodnota dráhy plazivých proudů (III/3) | 3,6 mm |
| Izolační pevnost (III/2) | 320 V |
| Jmenovité rázové napětí (III/2) | 4 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/2) | 3 mm |
| minimální hodnota dráhy plazivých proudů (III/2) | 3 mm |
| Izolační pevnost (II/2) | 600 V |
| Jmenovité rázové napětí (II/2) | 4 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (II/2) | 3 mm |
| minimální hodnota dráhy plazivých proudu (II/2) | 4,5 mm |
| Vibrační zkouška | |
| Specifikace zkoušky | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvence | 10 - 150 - 10 Hz |
| Rychlost rozmítání | 1 oktáva/min. |
| Amplituda | 0,35 mm (10 Hz ... 60,1 Hz) |
| Zrychlení | 50 m/s² (60,1 Hz ... 150 Hz) |
| Zkušební doba na jednu osu | 2,5 h |
| Zkušební směry | Osa X, Y a Z |
| Zkouška životnosti | |
| Specifikace zkoušky | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Výdržné rázové napětí v nadmořské výšce | 4,8 kV |
| Průchozí odpor R1 | 0,9 mΩ |
| Průchozí odpor R2 | 1 mΩ |
| Počet připojení | 25 |
| Klimatická zkouška | |
| Specifikace zkoušky | DIN EN ISO 6988:1997-03 |
| Nebezpečí vzniku koroze | 0,2 dm3 SO2 na 300 dm3/40 °C/1 cyklus |
| Namáhání teplem | 105 °C/168 h |
| Výdržné střídavé napětí | 2,21 kV |
| Otřesy | |
| Specifikace zkoušky | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma rázu | Polosinus |
| Zrychlení | 30g |
| Doba trvání rázu | 11 ms |
| Zkušební směry | Osa X, Y a Z (poz. a neg.) |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -55 °C ... 105 °C (v závislosti na zátěžové křivce) |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 70 °C |
| Relativní vlhkost vzduchu (skladování/přeprava) | 30 % ... 70 % |
| teplota okolí (montáž) | -5 °C ... 100 °C |
| Způsob balení | zabaleno v krabici |
Kompatibilní produkty
Vaše výhody
Známý způsob montáže dovoluje použití po celém světě
Směr zasunutí rovnoběžný s deskou plošných spojů
Jednoduchá výměna desek plošných spojů díky zásuvným montážním skupinám
Intuitivně ovladatelné zablokování chrání před neúmyslným oddělením
Často kladené otázky
Lze lisovací kontakty rozepnout?
Ano, k tomuto účelu máme k dispozici speciální uvolňovací nástroj.... Zobrazit více
Ano, k tomuto účelu máme k dispozici speciální uvolňovací nástroj.
Zobrazit méněV kterých barvách jsou výrobky k dispozici?
Naše standardní barva je černá.
Existují pro tyto výrobky kódování?
Ano, kódování je již integrováno v pouzdře.
Mohu do jedné kontaktní lišty zapojit i dvě samostatné zástrčky?
S CONNEXIS D32 lze do dvouřadé kontaktní lišty zapojit i dvě samostatné zástrčky.
Jsou k dispozici také zástrčky s aretací?
Ano, všechny zástrčky řady CONNEXIS mají aretaci.
Jaký stupeň ochrany mají výrobky?
Zástrčky jsou schváleny pro krytí IP20.
Co je třeba zohlednit při výběru kabelu?
Musíte zvolit vhodný lisovací kontakt pro průřez vodiče.
