SACB-4/ 4-L-C GG SCO P NPN
-
Rozvodná skříň s kontaktní lištou
1418863
Rozvodná skříň s kontaktní lištou, aplikace: Standard, typ připojení: M12 s dutinkami Plast, počet zásuvných míst: 4, počet pólů: 4, kódování: A, obsazení zásuvného místa: dvojité, ukazatel stavu: ano, npn; přípojka kmenového vedení: Výměnné šroubové připojení, stínění: ne
Detaily výrobku
| Typ produktu | Rozvodná skříň |
| aplikace | Standard |
| Počet pólů | 4 |
| Počet zásuvných míst | 4 |
| Kódování | A |
| LED | ano |
| Lokální diagnóza | |
| Sledovaná funkce | Napájecí napětí |
| Optické zobrazení | zelená LED |
| Provozní napětí maximálně Umax | 30 V DC |
| Místní diagnostika | Napájecí napětí zelená LED |
| ukazatel stavu I/O LED žlutá | |
| Jmenovité napětí UN | 24 V DC |
| Jmenovitý proud celkově | 10 A |
| proudová zatížitelnost na větev max. | 2 A |
| Proudová zatížitelnost na jedno zásuvné místo | 4 A |
| Připojení vodiče | |
| typ připojení senzoru/aktoru | M12 s dutinkami |
| Utahovací moment zásuvné místo vedení senzoru/aktoru | 0,4 Nm |
| Utahovací moment montážního šroubu pro upevnění pouzdra | 0,5 Nm |

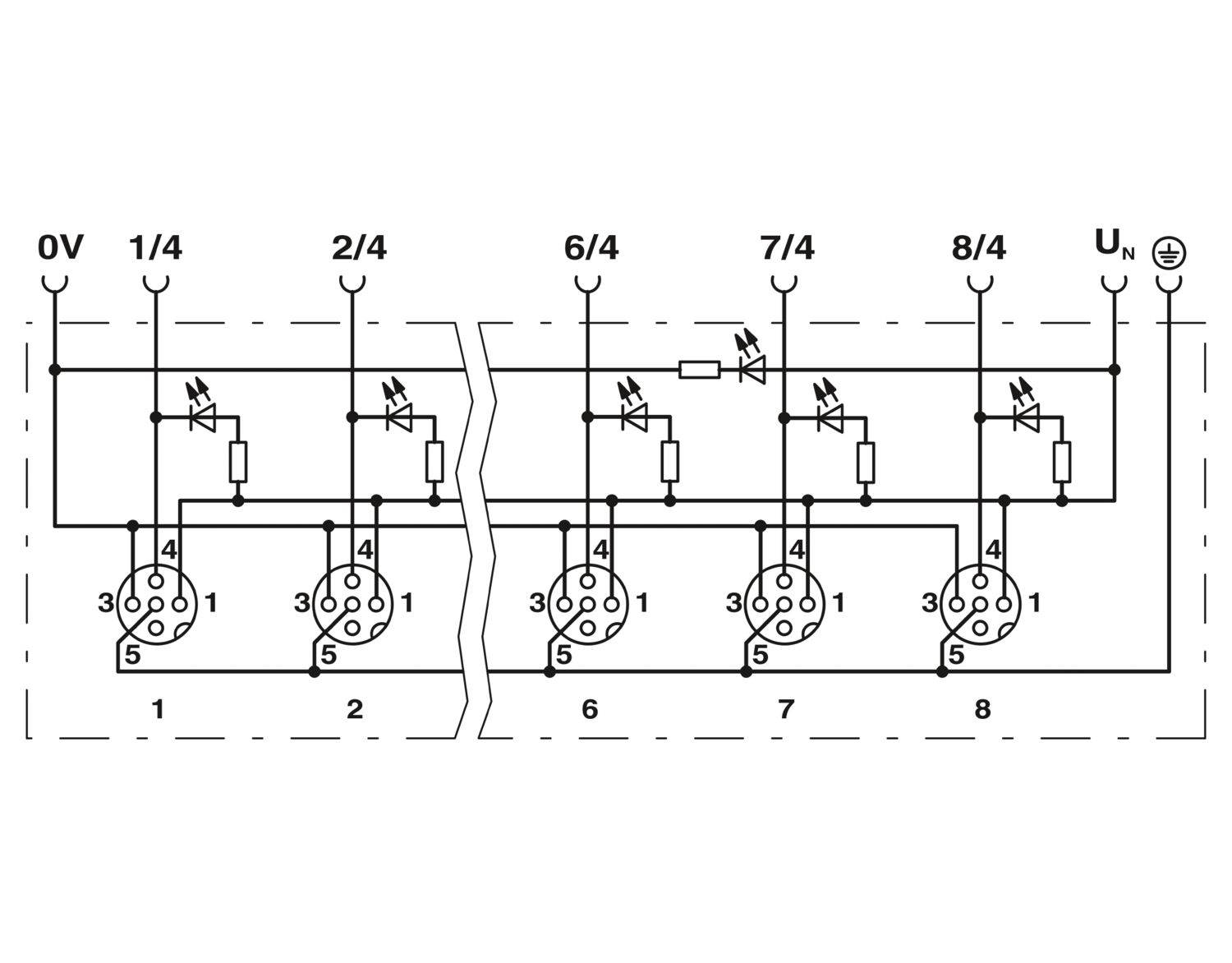

| Přiřazení svorek | |
| Zásuvné místo/pól = barva žíly nebo přípojka | 1 / 4 (A) = WH |
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 1-4 / 1 (+ 24 V) = BN | |
| 1-4 / 3 (0 V) = BU | |
| 1-4 / 5 (PE) = GNYE | |
| Ukazatel stavu k dispozici | ano |
| Výkres v měřítku |
|
| Šířka | 54 mm |
| Výška | 19 mm |
| Délka | 117 mm |
| Materiálem Plášť závitu | PBT |
| Materiálem Pouzdro | PBT |
| Materiálem Zalévací hmota | PUR |
| Třída hořlavosti podle UL 94 | V0 |
| Materiál těsnění O-kroužek | NBR |
| Materiál kontakt | Cu slitina |
| Materiál povrch kontaktu | pozlacená |
| Materiál držák kontaktu | PA |
| Materiál kontakt strana kmenového kabelu | Slitina mědi |
| Materiál držák kontaktu strana kmenového kabele | PA |
| Materiál povrch kontaktu strana kmenového kabelu | Sn |
| Typ připojení | Výměnné šroubové připojení |
| Okolní podmínky | |
| Krytí | IP65 |
| IP67 | |
| Teplota prostředí (provoz) | -25 °C ... 80 °C |
| Označení normy | Konektor M12 |
| Normy/předpisy | IEC 61076-2-101 |
