Modul je určen k použití v rámci stanice Axioline F. Slouží ke snímání signálů odporových teplotních snímačů. Modul podporuje všechny obvyklé platinové a niklové senzory dle norem DIN EN 60751 a SAMA. Kromě toho jsou podporovány senzory Cu10, Cu50, Cu53 a různé typy senzorů KTY8x.

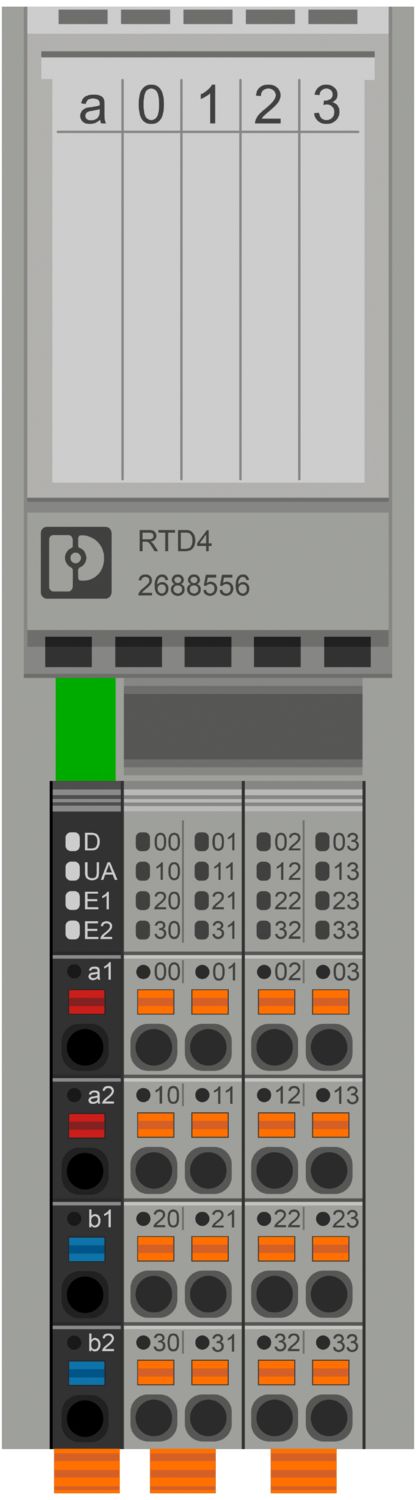

AXL F RTD4 1H
-
Teplotní modul
2688556
Axioline F, Modul snímání teploty, analogové vstupy: 4 (pro odporové teplotní senzory), technologie připojení: 2-, 3-, 4vodič (stíněné), přenosová rychlost v místní sběrnici: 100 MBit/s, krytí: IP20, včetně modulu patice sběrnice a Axioline F zástrček
Zdarma ke stažení.
Soubory ke stažení
Detaily výrobku
| Výkres v měřítku |
|
| Šířka | 35 mm |
| Výška | 126,1 mm |
| Hloubka | 54 mm |
| Poznámka k rozměrovým údajům | Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715). |
| Návod na použití | |
| Návod na použití | Pouze pro průmyslové použití |
| Axioline F , místní sběrnice | |
| Počet rozhraní | 2 |
| Typ připojení | Modul patice sběrnice |
| Rychlost přenosu | 100 MBit/s |
| Modul | |
| Vstupní adresní prostor | 8 Byte |
| Výstupní adresní prostor | 0 Byte |
| Potřeba parametrických dat | 12 Byte |
| Potřeba konfiguračních dat | 6 Byte |
| Analogový | |
| Název vstupu | analogové vstupy |
| Popis vstupu | Vstupy pro odporové teplotní senzory |
| Počet vstupů | 4 (pro odporové teplotní senzory) |
| Typ připojení | Svorky Push-in |
| Technologie připojení | 2-, 3-, 4vodič (stíněné) |
| Rozlišení převodníku A/D | 24 Bit |
| Použitelné typy senzorů (RTD) | Senzory Pt, Ni, KTY, Cu |
| Datové formáty | Kompatibilní IB IL, S7 |
| Znázornění naměřených hodnot | 16 bitů (15 bitů + znaménko) |
| Doba vstupního filtru | 40 ms |
| 60 ms | |
| 100 ms | |
| 120 ms (možnost nastavení) | |
| Jmenovitá hodnota zdrojů proudu | 1 mA (Pt 100, Ni 100, RLin 500 Ω; impulzový proud, údaj je platný během fáze snímání) |
| 210 µA (Pt 1 000, Ni 1 000, RLin 5 000 Ω; impulzový proud, údaj je platný během fáze snímání) | |
| Diferenciální nelinearita | typ. 1 ppm / ±0,0001 % (ve všech pásmech) |
| Integrální nelinearita | typ. 30 ppm / ±0,003 % (Pt 100) |
| typ. 20 ppm / ±0,002 % (RLin 500 Ω) | |
| typ. 200 ppm / ±0,02 % (RLin 5000 Ω) | |
| Lineární rozsah odporu | 0 Ω ... 500 Ω |
| 0 kΩ ... 5 kΩ | |
| Ochranné spínání | Ochrana před zkratem, ochrana před přetížením vstupů |
| Ochrana proti tranzientům vstupů | |
| Tranzientní ochrana napájení senzorů | |
| Typ produktu | V/V komponenty |
| Produktová řada | Axioline F |
| Provedení | modulární blok |
| Montážní poloha | libovolné (bez teplotního snížení výkonu) |
| Rozsah dodávky | včetně modulu patice sběrnice a Axioline F zástrček |
| Izolační vlastnosti | |
| Kategorie přepětí | II (IEC 60664-1, EN 60664-1) |
| Stupeň znečištění | 2 (IEC 60664-1, EN 60664-1) |
| Maximální ztrátový výkon při jmenovité podmínce | 1,1 W |
| Potenciály: Napájení místní sběrnice Axioline F (UBus) | |
| Napájecí napětí | 5 V DC (přes modul patice sběrnice) |
| Odběr proudu | max. 140 mA |
| Potenciály: Napájení analogových modulů (UA) | |
| Napájecí napětí | 24 V DC |
| Rozmezí napájecího napětí | 19,2 V DC ... 30 V DC (včetně všech tolerancí, včetně zvlnění) |
| Odběr proudu | max. 17 mA |
| Ochranné spínání | Přepěťová ochrana; elektronicky (35 V, 0,5 s) |
| Ochrana proti přepólování; dioda na ochranu proti přepólování | |
| ochrana před přechodovými jevy; Supresorová dioda | |
| Galvanické oddělení/izolace rozsahů napětí | |
| Zkušební napětí: 5V napájení místní sběrnice (UBus) / 24V napájení (periferie) | 500 V AC, 50 Hz, 1 min |
| Zkušební napětí: 5V napájení místní sběrnice (UBus) / analogové vstupy | 500 V AC, 50 Hz, 1 min |
| Zkušební napětí: 5V napájení místní sběrnice (UBus) / provozní zem | 500 V AC, 50 Hz, 1 min |
| Zkušební napětí: Napájení 24 V (periferie) / | 500 V AC, 50 Hz, 1 min |
| Zkušební napětí: 24 V napájení (periferní zařízení) / pracovní zem | 500 V AC, 50 Hz, 1 min |
| Zkušební napětí: Analogové vstupy / provozní země | 500 V AC, 50 Hz, 1 min |
| Technologie připojení | |
| Označení přípojky | Zástrčka Axioline F |
| Informace k typu připojení | Dbejte údajů k průřezům vodiče v uživatelské příručce "Axioline F: systém a instalace". |
| Připojení vodiče | |
| Typ připojení | Svorky Push-in |
| Průřez vodiče tuhý | 0,2 mm² ... 1,5 mm² |
| Průřez vodiče (ohebného) | 0,2 mm² ... 1,5 mm² |
| Průřez vedení AWG | 24 ... 16 |
| Délka odizolování | 8 mm |
| Zástrčka Axioline F | |
| Typ připojení | Svorky Push-in |
| Informace k typu připojení | Dbejte údajů k průřezům vodiče v uživatelské příručce "Axioline F: systém a instalace". |
| Průřez vodiče tuhý | 0,2 mm² ... 1,5 mm² |
| Průřez vodiče ohebný | 0,2 mm² ... 1,5 mm² |
| Průřez vodiče AWG | 24 ... 16 |
| Délka odizolování | 8 mm |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -25 °C ... 60 °C |
| Druh ochrany | IP20 |
| Tlak vzduchu (provoz) | 70 kPa ... 106 kPa (až do 3000 m n.m.) |
| Tlak vzduchu (skladování/přeprava) | 70 kPa ... 106 kPa (až do 3000 m n.m.) |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 85 °C |
| Přípustná vlhkost vzduchu (provoz) | 5 % ... 95 % (bez kondenzace par) |
| Přípustná vlhkost vzduchu (skladování/přeprava) | 5 % ... 95 % (bez kondenzace par) |
| Třída ochrany | III (IEC 61140, EN 61140, VDE 0140-1) |
| Způsob montáže | Montáž na nosnou lištu |
| Montážní poloha | libovolné (bez teplotního snížení výkonu) |
LR
ID schválení: LR2480202TA-02PRS
ID schválení: TE/1020/880590/21BSH
ID schválení: 840RINA
ID schválení: ELE008423XGABS
ID schválení: 23-2449604-PDAcULus Listed
ID schválení: E238705
Vaše výhody
4 analogové vstupní kanály pro připojení teplotních měřicích odporů (RTD)
Lineární vstupy 500 Ω a 5 kΩ
Připojení senzorů 2-, 3- a 4vodičovou technikou
Integrovaná, digitální linearizace senzoru
Normované zobrazení měřené hodnoty přímo v °C, °F nebo Ω
Ukazatel naměřených hodnot v 16bitovém formátu nebo ve formátu Floating Point
Programovatelné filtry
Vstupy chráněné proti zkratu
Teplotní stabilita
Velmi vysoká odolnost proti rušení
Nízká rušivá emise
Dohled instalace pomocí funkce vyhledávání kanálu "Channel Scout"
Uložený typový štítek přístroje
