VAL-MB-T2 1500DC-PV/2+V-FM
-
Svodič přepětí typu 2
2905646
Svodič přepětí pro 2pólové izolované a uzemněné fotovoltaické systémy stejnosměrného napětí 1 500 V DC, k montáži na nosnou lištu, s kontaktem dálkového hlášení, výměnné teplotně dozorované ochranné prvky, stavové hlášení na modulu
Detaily výrobku
| Všeobecně | |
| Poznámka | Produkt je vhodný i pro použití ve fotovoltaických zařízeních s max. zkratovým proudem ISCPV = 15 kA (podle EN 50539-11: 2013). |
| Typ produktu | Svodič PV |
| Produktová řada | VALVETRAB MB |
| Zkušební třída IEC | PV II |
| PV T2 | |
| EN Type | T2 |
| Napájecí systém IEC | DC |
| Provedení | Modul nosné lišty, jednodílný |
| Místo montáže | Vnitřní prostor |
| Místo montáže předjištění | Interní |
| Dostupnost | Přístupné |

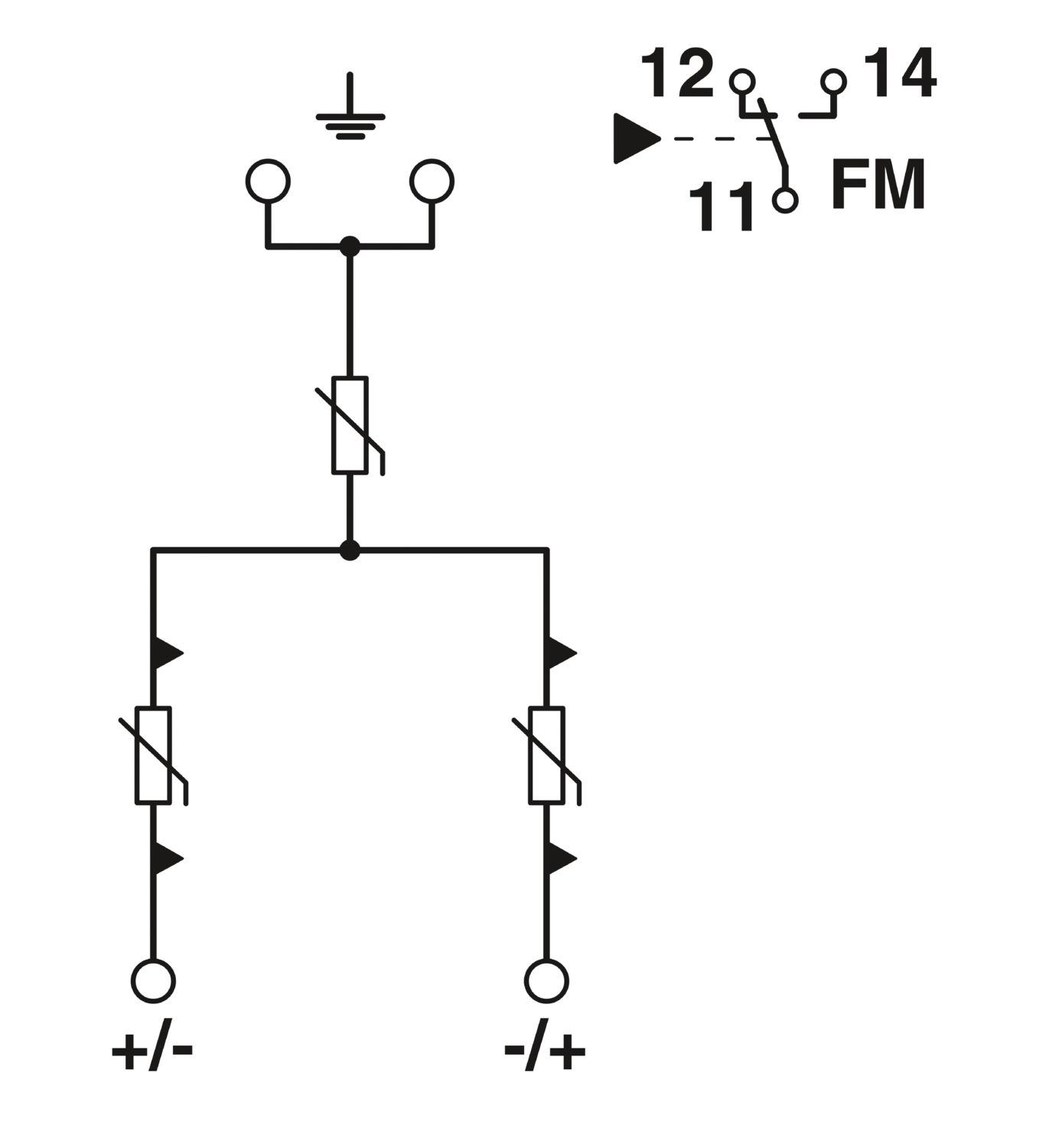

| Konfigurace připojení | Konfigurace Y |
| SPD chování při prostojích | OCFM (Chybové chování při odpojení) |
| Hlášení přepěťová ochrana defektní | opticky, kontakt dálkové signalizace |
| Izolační vlastnosti | |
| Stupeň znečištění | 2 |
| Indikace / Dálkové hlášení | |
| Označení přípojky | Kontakt dálkové signalizace závady |
| Spínací funkce | Přepínací kontakt |
| Provozní napětí | 5 V AC ... 250 V AC |
| 5 V DC ... 30 V DC | |
| Provozní proud | 5 mA AC ... 1,5 A AC |
| 5 mA DC ... 1 A DC | |
| Typ připojení | Šroubové připojení |
| Závit šroubu | M5 |
| Utahovací moment | 3 Nm |
| Délka odizolování | 16 mm |
| Průřez vodiče ohebný | 2,5 mm² ... 35 mm² |
| Průřez vedení AWG | 14 ... 2 |
| Kontakt dálkové signalizace závady | |
| Typ připojení | Šroubové připojení |
| Závit šroubu | M2 |
| Utahovací moment | 0,25 Nm |
| Délka odizolování | 7 mm |
| Průřez vodiče ohebný | 0,14 mm² ... 1,5 mm² |
| Průřez vodiče tuhý | 0,14 mm² ... 1,5 mm² |
| Průřez vedení AWG | 28 ... 16 |
| Výkres v měřítku |
|
| Šířka | 71,2 mm |
| Výška | 120 mm |
| Hloubka | 65,5 mm (vč. nosná lišta 7,5 mm) |
| Dělicí jednotka | 4 HM |
| Barva | šedá (RAL 7042) |
| šedá (RAL 7042) | |
| Třída hořlavosti podle UL 94 | V-0 |
| Izolační materiál | PA 6.6 |
| PBT | |
| Materiál pouzdra | PA 6.6 |
| Mechanické údaje | |
| Otevřená boční stěna | Ne |
| Ochranné cesty | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Směr působení | (L+)-PE & (L-)-PE & (L+)-(L-) |
| jmenovitý zátěžový proud IL | 50 A |
| Proud ochranným vodičem IPE | ≤ 55 µA DC |
| ≤ 430 µA AC | |
| Příkon Standby PC | ≤ 85 mVA |
| Jmenovitý proud svodiče ln (8/20) μs | 20 kA |
| Maximální rázový proud svodiče Imax (8/20) µs | 40 kA |
| Celkový rázový proud ITotal (8/20) µs | 40 kA |
| Ochranná úroveň Up | ≤ 4,5 kV |
| Zbytkové napětí Ures | ≤ 4,5 kV (při In) |
| ≤ 3,3 kV (při 3 kA) | |
| ≤ 3,6 kV (při 6,25 kA) | |
| ≤ 3,8 kV (při 10 kA) | |
| ≤ 4,2 kV (při 15 kA) | |
| ≤ 5,4 kV (při 40 kA) | |
| Doba odezvy tA | ≤ 25 ns |
| Ochranný obvod PV | |
| Konfigurace připojení | Konfigurace Y |
| SPD chování při prostojích | OCFM (Chybové chování při odpojení) |
| Ochranné zapojení strana stejnosměrného napětí (DC) | |
| Napětí při běhu naprázdno UOCSTC | ≤ 1250 V DC |
| Maximální rázový proud svodiče Imax (8/20) µs | 40 kA |
| Doba odezvy tA | ≤ 25 ns |
| Celkový rázový proud ITotal (8/20) µs | 40 kA |
| Izolační odpor Riso | > 5 GΩ (při 500 V DC) |
| Jmenovitý proud svodiče ln (8/20) μs | 20 kA |
| jmenovitý zátěžový proud IL | 50 A |
| Trvalý provozní proud ICPV | < 55 µA |
| Nejvyšší trvalé napětí UCPV | 1500 V DC |
| Zkratuvzdornost ISCPV | 2000 A |
| Zbytkové napětí Ures | ≤ 4,5 kV (při In) |
| ≤ 3,3 kV (při 3 kA) | |
| ≤ 3,6 kV (při 6,25 kA) | |
| ≤ 3,8 kV (při 10 kA) | |
| ≤ 4,2 kV (při 15 kA) | |
| ≤ 5,4 kV (při 40 kA) | |
| Proud ochranným vodičem IPE | ≤ 55 µA DC |
| ≤ 430 µA AC | |
| Ochranná úroveň Up | ≤ 4,5 kV |
| Příkon Standby PC | ≤ 85 mVA |
| Okolní podmínky | |
| Krytí | IP20 (pouze při použití všech svorek) |
| Teplota prostředí (provoz) | -40 °C ... 80 °C |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 80 °C |
| Výška | ≤ 6000 m (n.m.) |
| Přípustná vlhkost vzduchu (provoz) | 5 % ... 95 % |
| Náraz (provoz) | 50g (Polosinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrace (provoz) | 5g (5 – 500 Hz / 2,5 h / X, Y, Z) |
| Normy/předpisy | EN 61643-31 |
| Poznámka | 2019 |
| Normy/předpisy | IEC 61643-31 |
| Poznámka | 2018 |
| Způsob montáže | Nosná lišta: 35 mm |
Vaše výhody
Prostorově úsporná instalace díky kompaktnímu provedení
Dvojitá svornice pro bezpečné a jednoduché připojení vyrovnání potenciálu
Šroubové šachty se zvýšenými dómy pro bezpečnou práci
Hlavní připojení s prodlouženými zaváděcími nálevkami pro zvýšenou odolnost proti plazivým proudům
Optický ukazatel pro kontrolu stavu přímo na přístroji
Zásuvné signální připojení pro dálkového hlášení stavu
