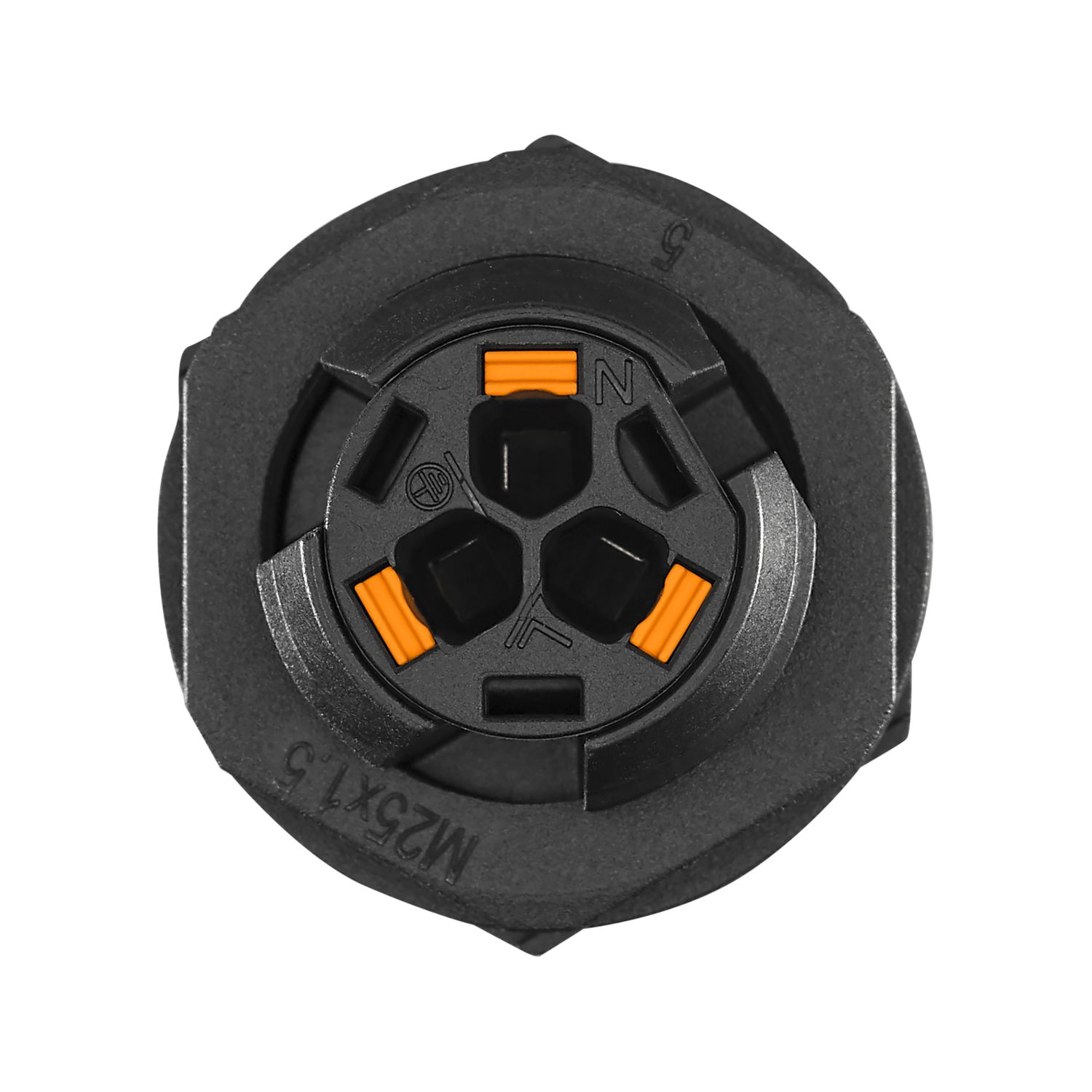

Stěnová průchodka, Přímé připojení, typ připojení: Svorky Push-in/ Svorky Push-in, počet pólů: 2+PE, M25, 0,5 mm2 ... 2,5 mm2, 600 V, 20 A, PA, černá, vnější průměr vedení: 6 mm ... 9 mm a 8 mm ... 13 mm
| Typ produktu | Stěnová průchodka |
| Produktová řada | IPD |
| Počet pólů | 3 |
| rozložení konektoru | 2+PE |
| Označení pólu | L, N, PE |
| Provedení | Přímé připojení |
| Izolační vlastnosti | |
| Kategorie přepětí | III |
| Stupeň znečištění | 3 |
| Technologie připojení | |
| Typ připojení na straně přístroje | Svorky Push-in |
| Typ připojení na straně pole | Svorky Push-in |
| Četnost připojení vedení se stejným průřezem | max. 10 |
| Připojení vodiče | |
| Průřez přípoje flexibilní | 0,5 mm² ... 2,5 mm² |
| Průřez přípoje tuhý | 0,5 mm² ... 2,5 mm² |
| Průřez přípoje s koncovkou vodiče | 0,5 mm² ... 2,5 mm² |
| Průřez přípoje AWG | 20 ... 14 |

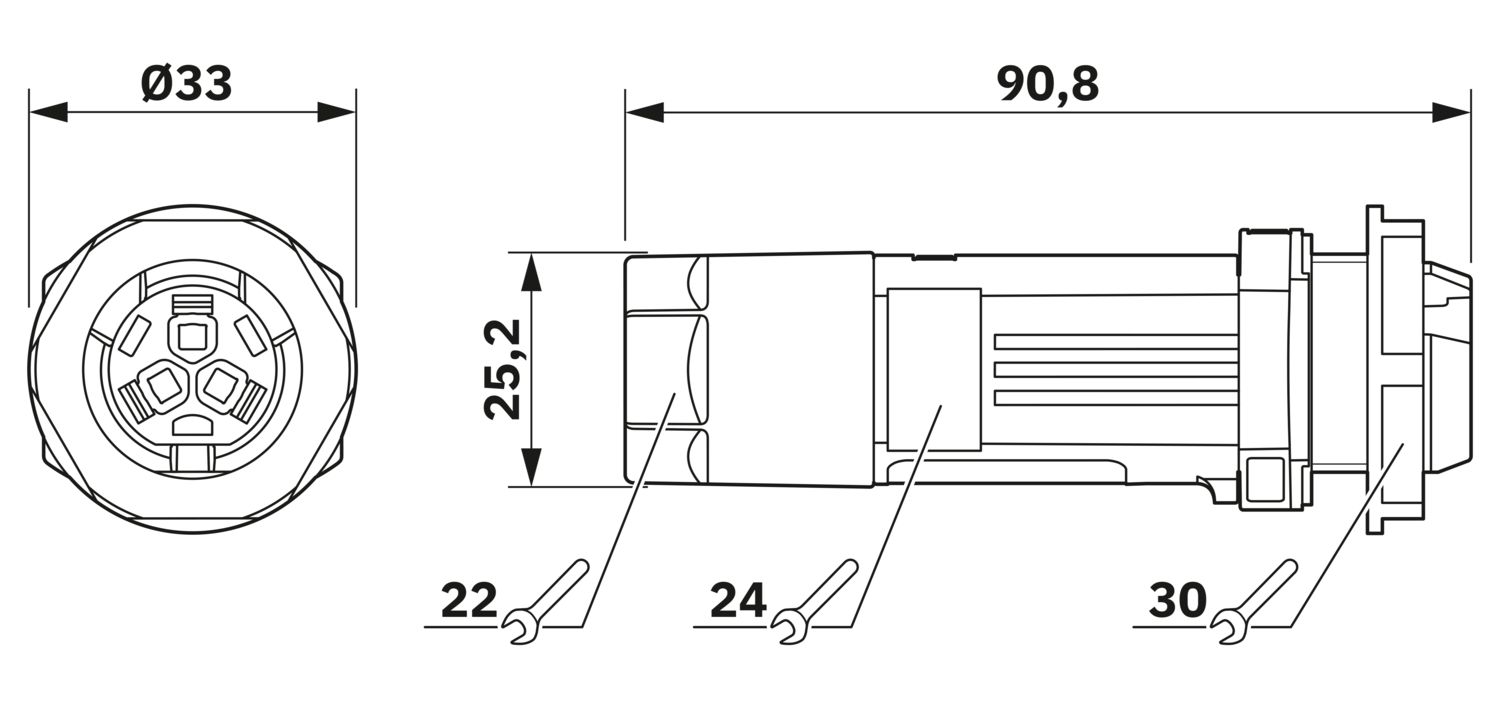

| Výkres v měřítku |
|
| Šířka | 33 mm |
| Délka | 90,8 mm |
| Jmenovité rázové napětí (III/3) | 6 kV |
| Jmenovitý proud | 20 A |
| Zatěžovací napětí (III/3) | 600 V |
| Jmenovité napětí UN | 690 V AC |
| 690 V DC | |
| Jmenovitý proud IN | 20 A (Respektujte snížení výkonu) |
| Mechanické údaje | |
| Cykly zapojení | 10 |
| Barva | černá (RAL 9005) |
| Materiálem Pouzdro | PA |
| Materiálem Těsnění | NBR (Pole) |
| EPDM (Přístroj) | |
| Třída hořlavosti podle UL 94 | V0 |
| Materiál kontakt | Cu |
| Materiál povrch kontaktu | Ni/Sn |
| Vnější průměr vedení | 6 mm ... 9 mm |
| 8 mm ... 13 mm | |
| Délka odizolování jednotlivých žil | 10 mm |
| Označení pólu | L, N, PE |
| Způsob montáže | Montáž na přední stěnu M25 |
| Okolní podmínky | |
| Krytí | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K | |
| Rázová pevnost | IK07 |
| Teplota prostředí (provoz) | -40 °C ... 100 °C (T = 55 °C) |
| Teplota při připojení vodiče | -5 °C ... 50 °C |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 100 °C |
| Odolnost proti UV záření | ano |

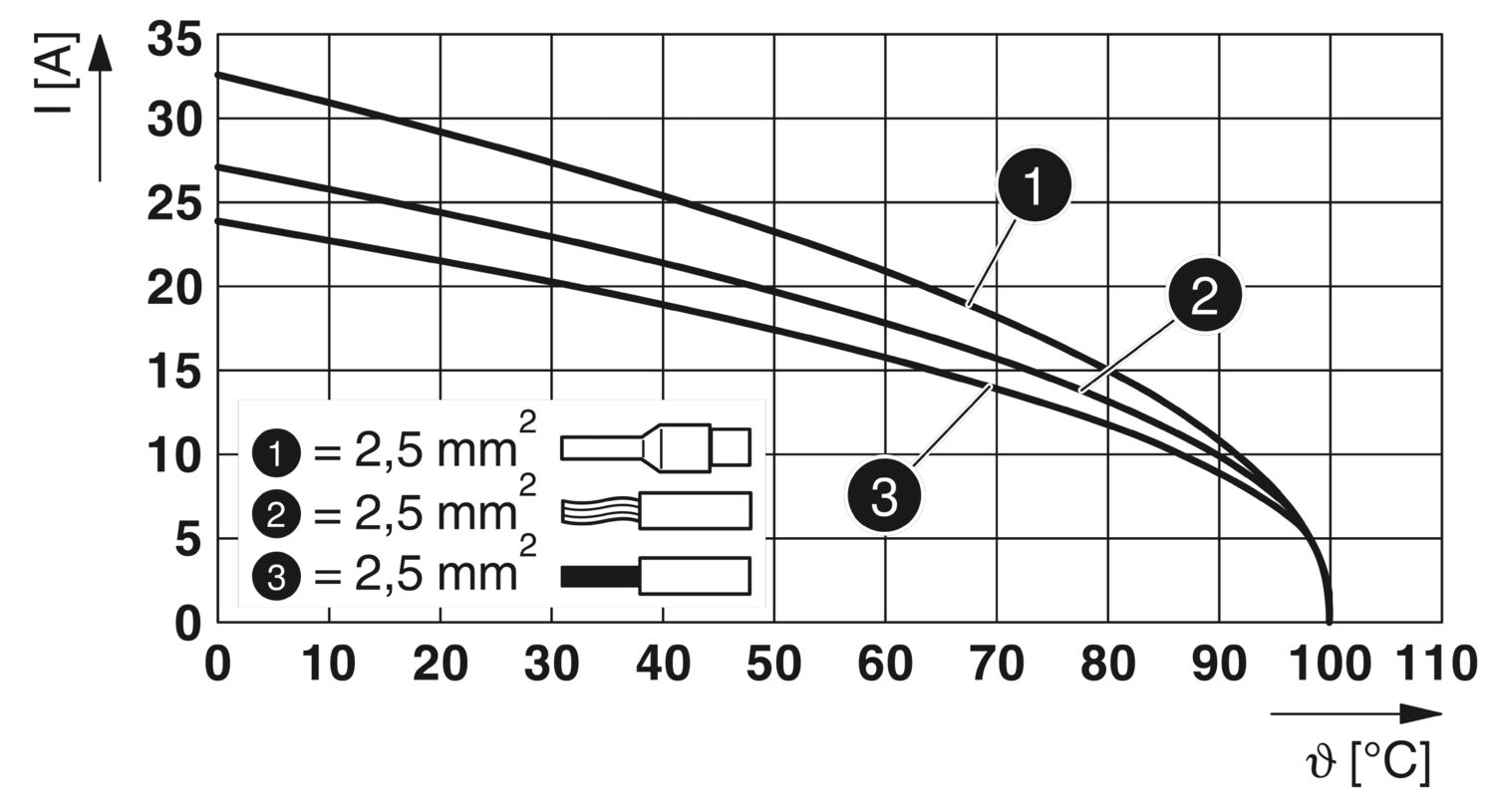

| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| 690 V | 20 A | 0,5 - 2,5 |
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| Jen tuhé vodiče | 600 V | 20 A | - 14 | |
| vícevodičový s koncovkou vodiče | 600 V | 20 A | - 14 |
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| 600 V | 17 A | - 14 |
