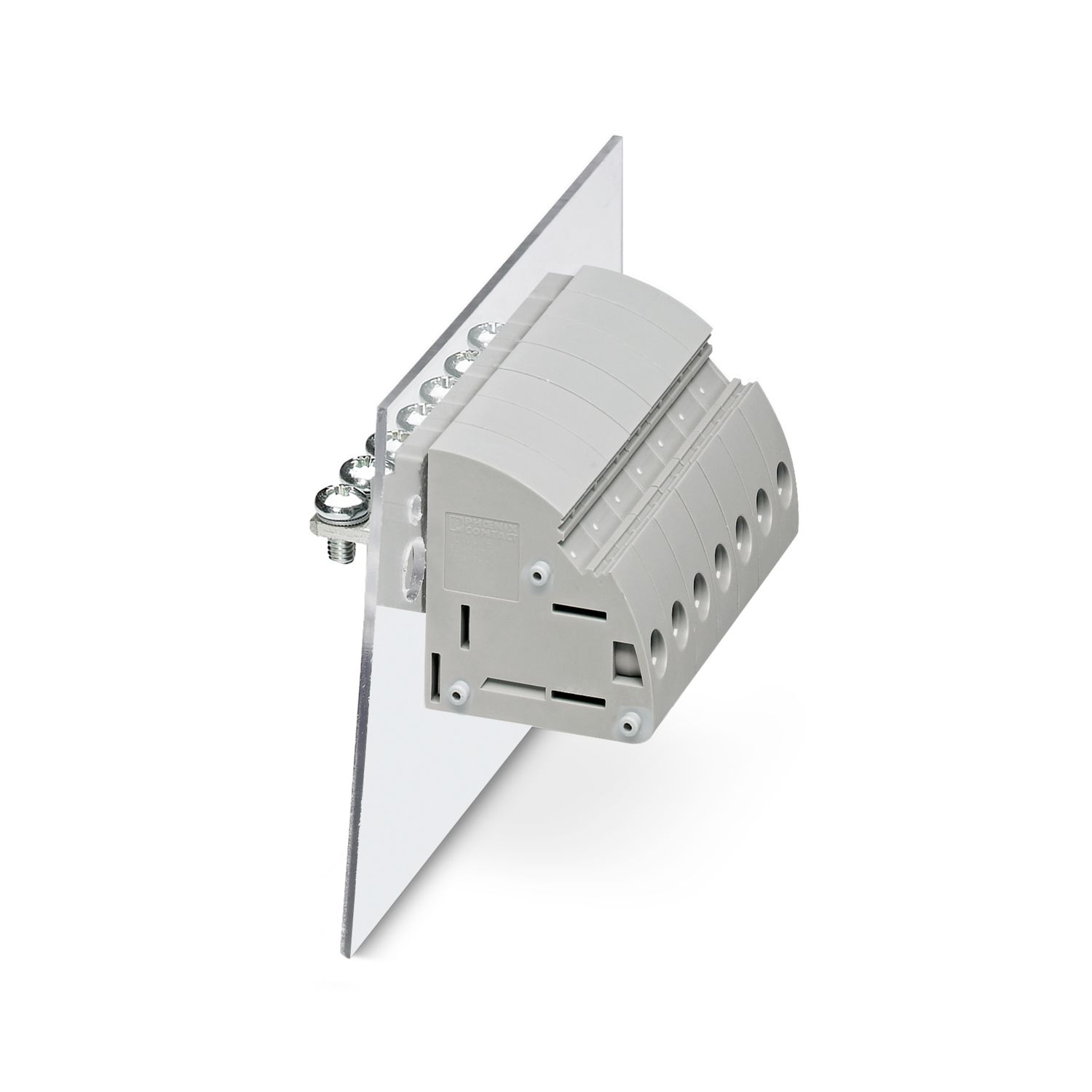

Průchozí svorka, typ připojení: Šroubová svorka s tahovým pouzdrem, Přípojka kabelového oka, počet pólů: 1, zátěžový proud: 76 A, průřez: 6 mm2 - 25 mm2, připojovací směr vodiče k směru zasunutí: -90 °, šířka: 12,1 mm, barva: šedá
| Typ produktu | Průchozí svorka |
| Produktová řada | UWV 16-POT |
| Počet pólů | 1 |
| Rozteč | 12,1 mm |
| Počet přípojek | 2 |
| Počet řad | 1 |
| Počet potenciálů | 1 |
| Izolační vlastnosti | |
| Kategorie přepětí | III |
| Stupeň znečištění | 3 |
| Vlastnosti | |
| Jmenovitý proud IN | 76 A |
| Jmenovité napětí UN | 500 V |
| Jmenovité napětí (III/3) | 500 V |
| Jmenovité rázové napětí (III/3) | 6 kV |
| Technologie připojení | |
| Systém konektorů | UW 16 / PW 16 |
| Jmenovitý průřez | 16 mm² |
| Připojení vodiče vnější | |
| Typ připojení | Šroubová svorka s tahovým pouzdrem |
| Směr připojení vodiče ke směru zasunutí | -90 ° |
| Průřez vodiče tuhý | 6 mm² ... 25 mm² |
| Průřez vodiče ohebný | 6 mm² ... 16 mm² |
| Průřez vodiče flexibilní s koncovkou vodiče bez plastové objímky | 6 mm² ... 16 mm² |
| Průřez vodiče flexibilní s koncovkou vodiče s plastovou objímkou | 6 mm² ... 16 mm² |
| 2 vodiče se stejným průřezem, tuhé | 2,5 mm² ... 10 mm² |
| 2 vodiče se stejným průřezem, ohebné | 2,5 mm² ... 6 mm² |
| 2 vodiče se stejným průřezem flexibilní s koncovkou vodiče bez plastové objímky | 4 mm² ... 6 mm² |
| 2 vodiče se stejným průřezem flexibilní s koncovkou vodiče TWIN s plastovou objímkou | 4 mm² ... 6 mm² |
| válečkový kalibr | B7 |
| Délka odizolování | 16 mm |
| Utahovací moment | 2,5 Nm ... 3 Nm |
| Připojení vodiče vnitřní | |
| Typ připojení | Přípojka kabelového oka |
| Směr připojení vodiče ke směru zasunutí | 0 ° |
| Tloušťka stěny | 1 mm...6 mm |
| Údaje o materiálu - kontakt | |
| Poznámka | V souladu s WEEE/RoHS, bez obsahu whiskerů podle IEC 60068-2-82/JEDEC JESD 201 |
| Materiál kontakt | Cu slitina |
| Povrchové vlastnosti | pocínováno |
| Údaje o materiálu - pouzdro | |
| Barva (Pouzdro) | šedá (7042) |
| Izolační materiál | PA |
| skupina izolačního materiálu | I |
| CTI dle IEC 60112 | 600 |
| Třída hořlavosti podle UL 94 | V0 |
| Číslo vznětlivosti žhnoucího drátu GWFI podle EN 60695-2-12 | 850 |
| Číslo vznětlivosti žhnoucího drátu GWIT podle EN 60695-2-13 | 775 |
| Teplota Brinellovy zkoušky tvrdosti podle EN 60695-10-2 | 125 °C |
| Bezpečnostní pokyn | |
| Bezpečnostní pokyn | • Výrobek smí instalovat a obsluhovat pouze personál s elektrotechnickou kvalifikací. Kvalifikovaný personál musí být obeznámen se základy elektrotechniky, aby mohl rozpoznávat nebezpečí a zabránit jim. |
| • Řiďte se zde uvedenými technickými údaji a dokumenty v části „Ke stažení“. V části Ke stažení najdete důležité informace jako montážní pokyny, technické výkresy a 3D data. | |
| • Zaváděcí kabelový trychtýř není chráněn proti dotyku prsty. Nikdy nepřipojujte nebo neodpojujte svornici pod napětím. Přijměte vhodná opatření k zajištění ochrany proti dotyku. | |
| • K dodržení jmenovitého napětí vyrovnejte kabelové oko do přímé a vystředěné polohy a zalejte svorku na vnitřní straně. | |

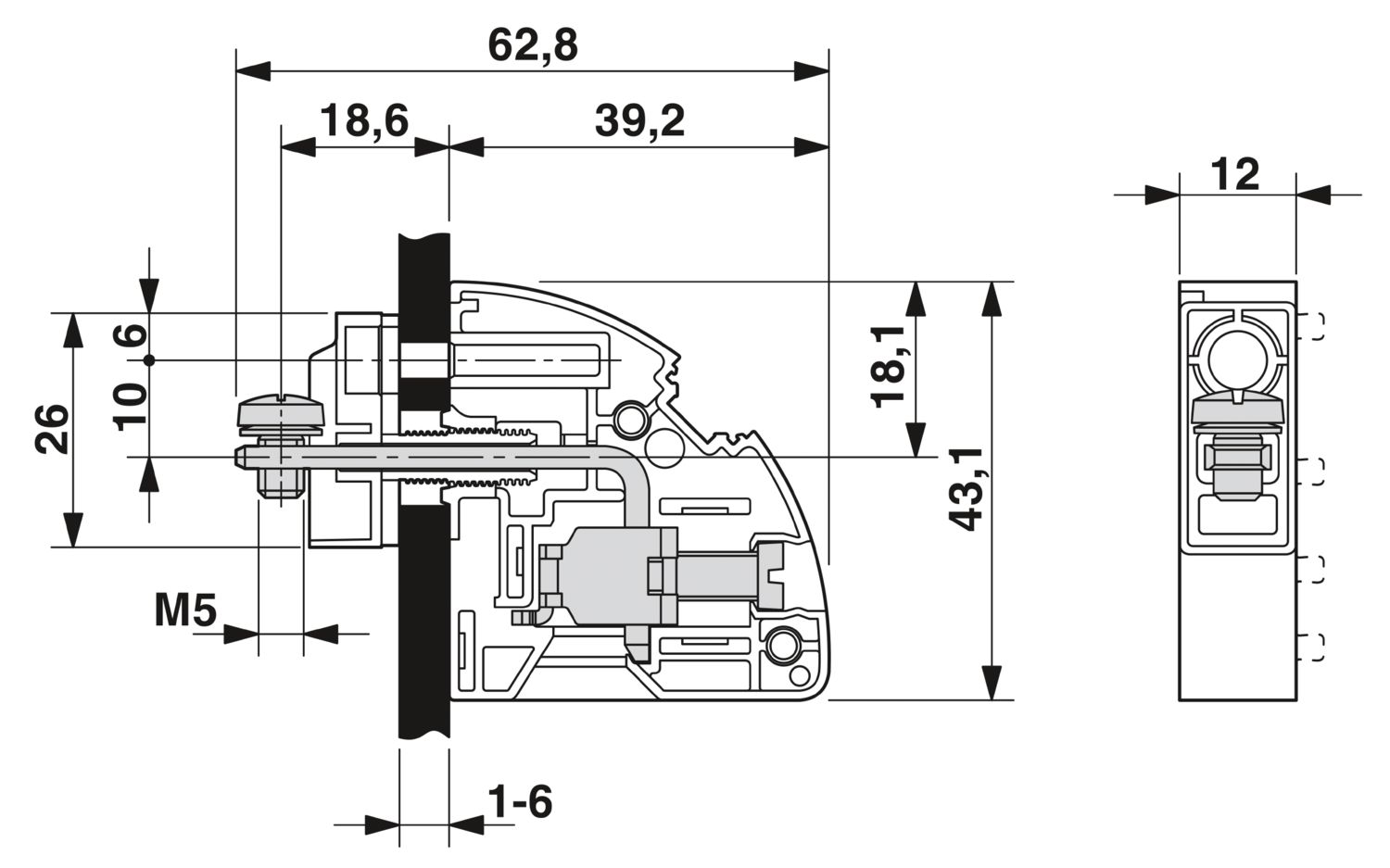

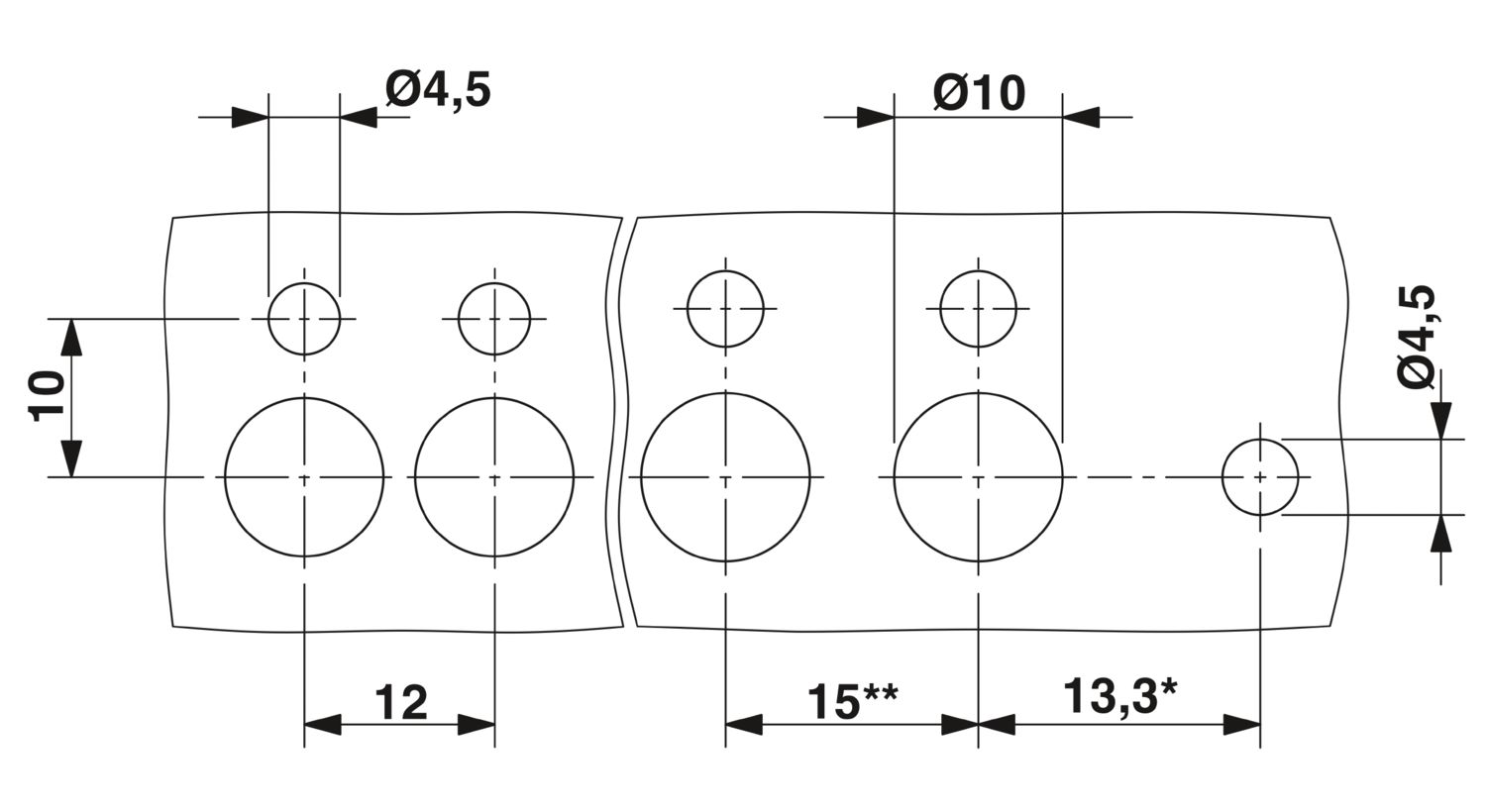

| Výkres v měřítku |
|
| Rozteč | 12,1 mm |
| Šířka [w] | 12,1 mm |
| Vnější rozměr | |
| Šířka [w] | 12,1 mm |
| Výška [h1] | 43,1 mm |
| Délka [l1] | 39,1 mm |
| Vnitřní rozměr | |
| Šířka [w] | 12,1 mm |
| Výška [h2] | 26 mm |
| Délka [l2] | 23,6 mm |
| Zkouška poškození vodiče a uvolnění | |
| Specifikace zkoušky | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Výsledek | Zkouška vykonána úspěšně |
| Zkouška tahem | |
| Specifikace zkoušky | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Průřez vodiče / typ vodiče / tažná síla požadovaná/skutečná hodnota | 6 mm² / tuhý / > 80 N |
| 6 mm² / flexibilní / > 80 N | |
| 25 mm² / vícedrátový / > 135 N | |
| 16 mm² / flexibilní / > 100 N | |
| Zkouška zahřívání | |
| Specifikace zkoušky | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Požadavek na zkoušku oteplení | Zvýšení teploty ≤ 45 K |
| Krátkodobý výdržný proud | |
| Specifikace zkoušky | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Vzdušné vzdálenosti a dráhy plazivých proudů | 1. Koordinace izolace | |
| aplikace | bez distanční desky |
| Specifikace zkoušky | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| skupina izolačního materiálu | I |
| Odolnost proti plazivým proudům (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Izolační pevnost (III/3) | 500 V |
| Jmenovité rázové napětí (III/3) | 6 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/3) | 5,5 mm |
| minimální hodnota dráhy plazivých proudů (III/3) | 6,3 mm |
| Vzdušné vzdálenosti a dráhy plazivých proudů | 2. Koordinace izolace | |

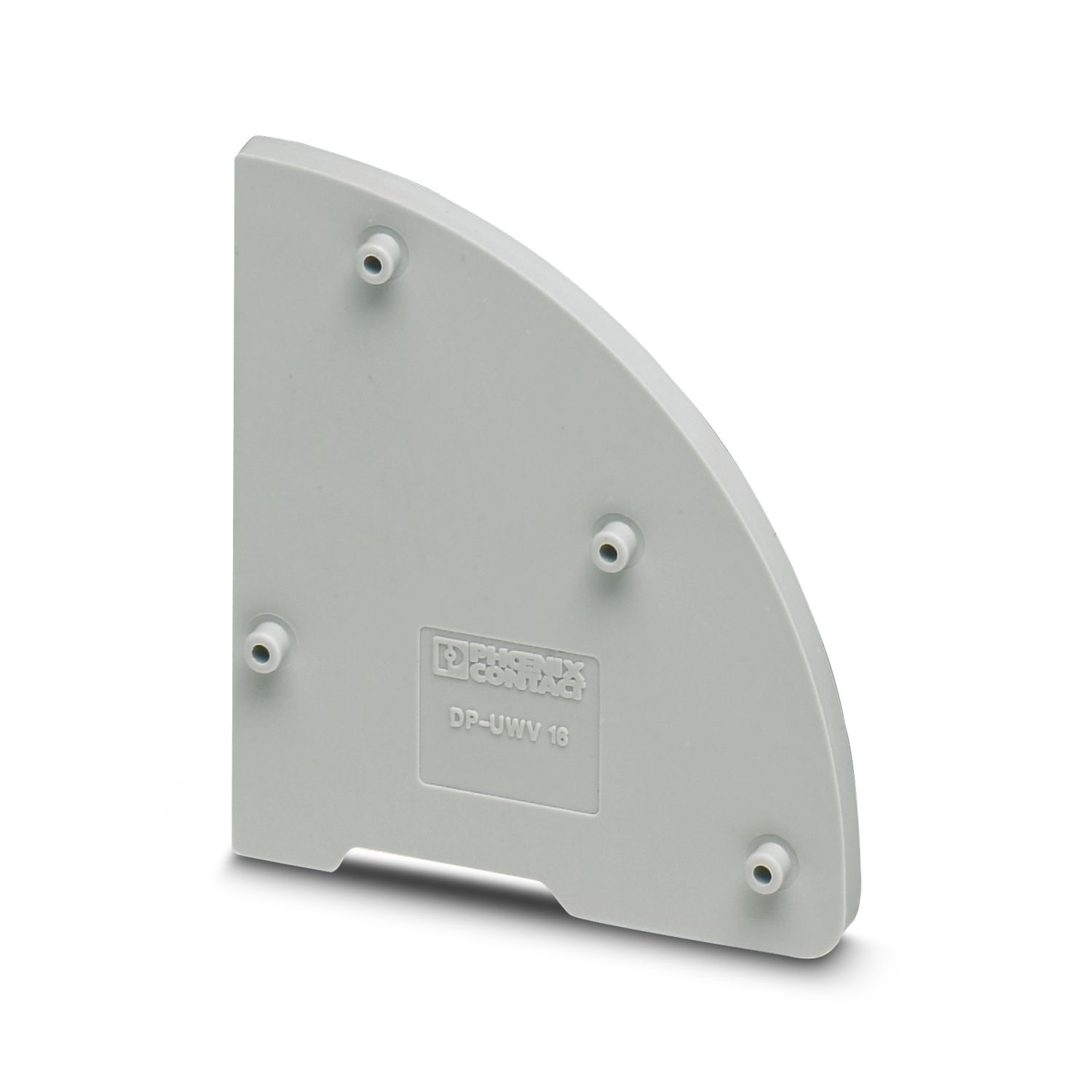

| aplikace | s distanční deskou |
| Specifikace zkoušky | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| skupina izolačního materiálu | I |
| Odolnost proti plazivým proudům (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Izolační pevnost (III/3) | 800 V |
| Jmenovité rázové napětí (III/3) | 8 kV |
| minimální hodnota vzdušné vzdálenosti - nehomogenní pole (III/3) | 8 mm |
| minimální hodnota dráhy plazivých proudů (III/3) | 10 mm |
| Zkouška žhavým drátem | |
| Specifikace zkoušky | DIN EN 60695-2-11 (VDE 0471-2-11):2001-11 |
| Teplota | 960 °C |
| Doba působení | 30 s |
| Okolní podmínky | |

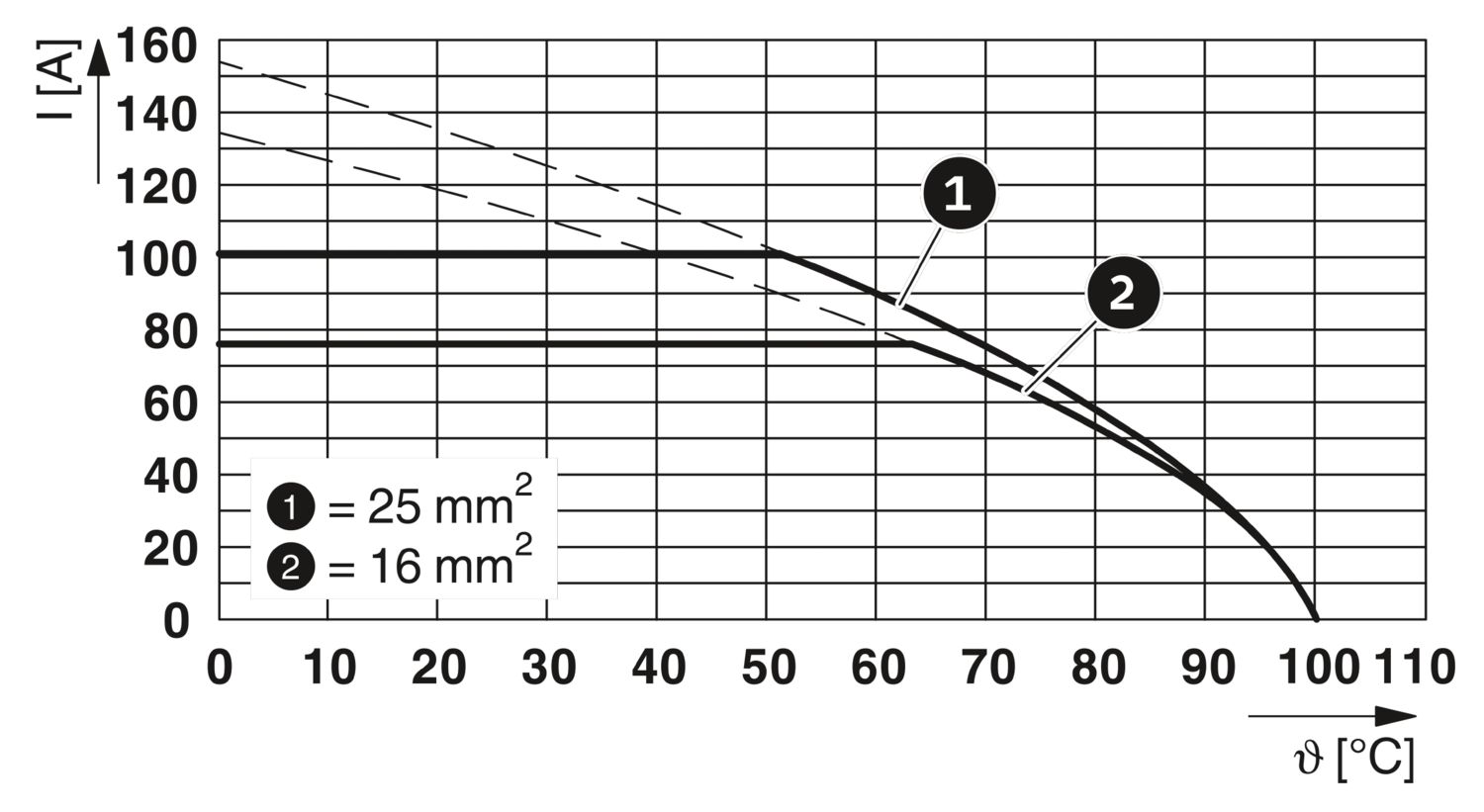

| Teplota prostředí (provoz) | -40 °C ... 100 °C (V závislosti na křivce proudové kapacity/zátěžové křivce) |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 70 °C |
| Relativní vlhkost vzduchu (skladování/přeprava) | 30 % ... 70 % |
| teplota okolí (montáž) | -5 °C ... 100 °C |
| Způsob balení | zabaleno v krabici |
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 600 V | 80 A | 10 - 4 | ||
| Usegroup C | ||||
| 600 V | 80 A | 10 - 4 | ||
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 600 V | 85 A | 10 - 4 | ||
| Usegroup C | ||||
| 600 V | 85 A | 10 - 4 | ||
