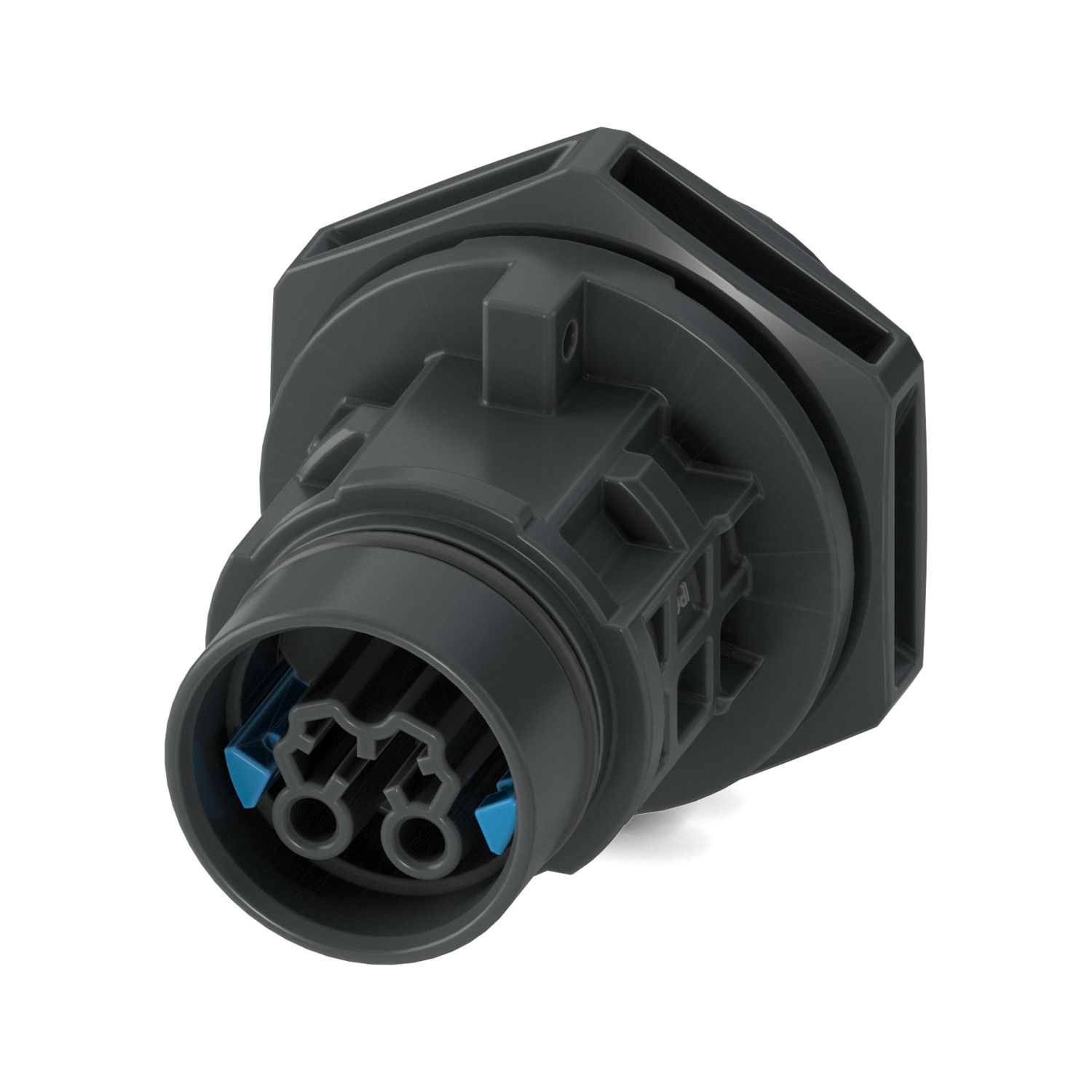

Přístrojový konektor zpředu stěny, Rodina výrobků: PRC 20, barva: černá, počet pólů: 2, průřez vodiče min.: 0,5 mm2, průřez vodiče max.: 2,5 mm2, jmenovité napětí: 400 V, jmenovitý proud: 20 A, Typ připojení: Šroubové připojení, Typ kontaktu: Zásuvka, Možnosti nastavení odjištění: 1. pomocí nástroje, nebo 2. rukou, oblast použití: AC
| Pokyny pro objednávku: | Možnosti nastavení odjištění: 1. pomocí nástroje, nebo 2. rukou |
| Návod na použití | Montážní pokyny jsou uvedeny v příbalovém letáku. |
| Typ produktu | Stěnová průchodka |
| Produktová řada | PRC 20 |
| Oblast použití | AC |
| Počet pólů | 2 |
| rozložení konektoru | 2 |
| Kódování | 2-C1 |
| Izolační vlastnosti | |
| Třída ochrany | II |
| Výkres v měřítku |
|
| Šířka | 34 mm |
| Výška | 38,4 mm |
| Délka | 52 mm |
| Jmenovité napětí ATD | 400 V (III/2,00) podle IEC 61984 |
| 400 V AC (III/2,00) podle IEC 61535 | |
| 600 V AC / DC (III/2,00) podle UL 2238 / UL 2237 | |
| 500 V DC (III/2,00) podle IEC 61535 | |
| Jmenovitý proud | 20 A (při průřezu vodiče 2,5 mm² podle IEC 61535) |
| Barva (Pouzdro) | černá (RAL 9005) |
| Třída hořlavosti podle UL 94 | V0 |
| Dílčí žíla, průřez | 0,5 mm² 2,5 mm² |
| Délka odizolování jednotlivých žil | 10 mm (Dimenzování ochranného vodiče 8 mm s nastaveným předstihem) |
| Bezhalogenovost | ano |
| Okolní podmínky | |
| Krytí | IP66 |
| IP68 (2 m / 2 h) | |
| IP69 | |
| Kategorie rázového působení | IK08 (-25°C) |
| Teplota prostředí (provoz) | -40 °C ... 85 °C (Respektujte snížení výkonu) |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 75 °C |
| teplota okolí (montáž) | -5 °C ... 85 °C |
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| 600 V | 20 A | 20 - 14 |
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| 600 V | 20 A | 20 - 14 |
| Jmenovité napětí UN | Jmenovitý proud IN | Průřez AWG | Průřez mm2 | |
|---|---|---|---|---|
| 500 V | 20 A | 0,5 - 2,5 |
