ELR 1-SC-230AC/600AC-30
-
Polovodičový stykač
1032922
1fázový polovodičový stykač, vstupní napětí: 230 V AC, výstupní proud: 30 A, spínač při průchodu napětí nulou

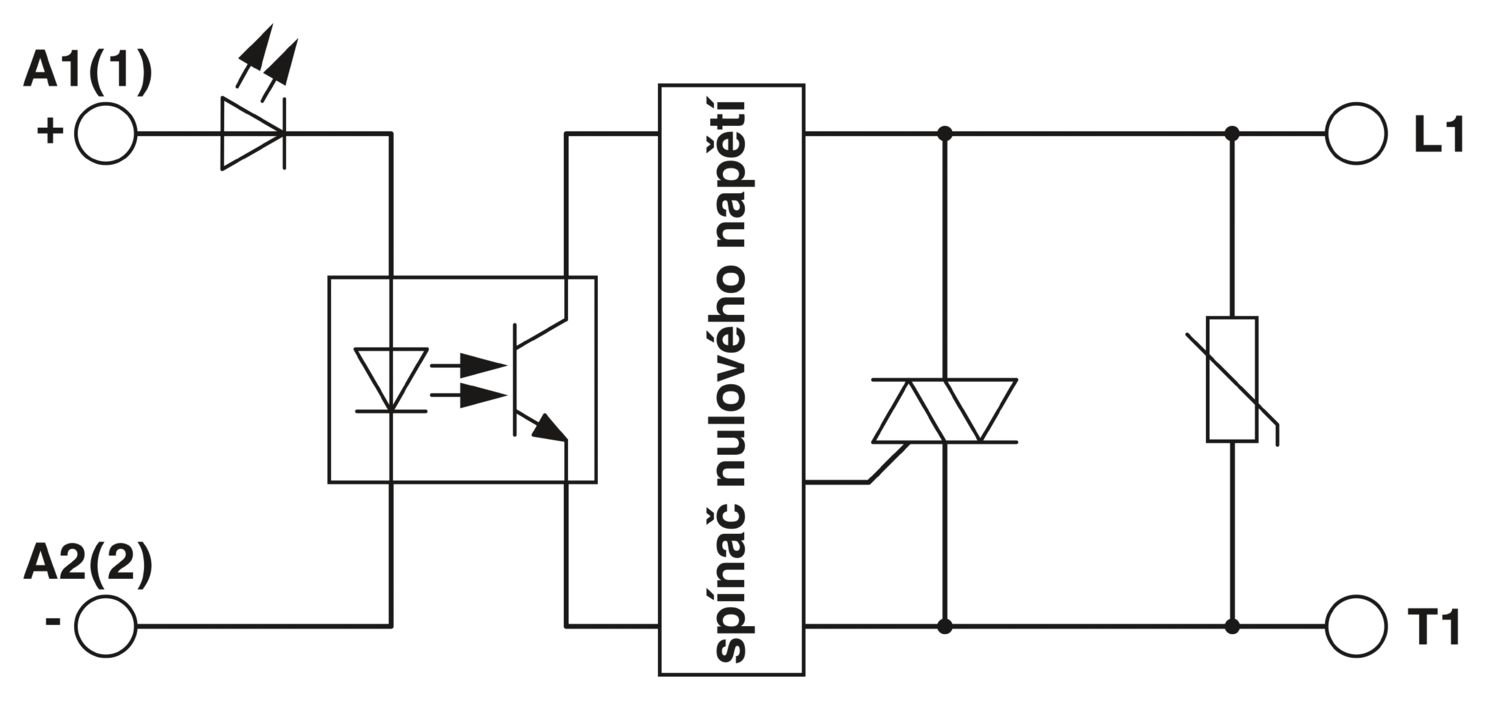

Detaily výrobku
| Typ produktu | Polovodičový stykač |
| Počet fází | 1 |
| Maximální ztrátový výkon při jmenovité podmínce | 28 W |
| Druh sítě | 1 fázová |
| Řízení | |
| Název vstupu | Vstup řízení |
| Jmenovité ovládací napětí UC | 230 V AC |
| Oblast ovládacího napětí | 24 V AC ... 275 V AC |
| 24 V DC ... 190 V DC | |
| Jmenovitý ovládací proud IC | cca. 17 mA |
| Práh sepnutí | ≤ 5 V AC/DC (Signál „0“) |
| ≥ 20 V AC/DC (Signál „1“) | |
| Ukazatel provozního napětí | LED zelená |
| Přenosová frekvence | 6 Hz |
| Výstup zátěže | |
| Rozsah provozního napětí | 42 V AC ... 660 V AC |
| Jmenovitý provozní proud při AC-51 | 30 A |
| Jmenovitý provozní proud při AC-53a | 15 A (TA = 25 °C) |
| 5 A (TA = 40 °C) | |
| Hraniční hradicí napětí | 1200 V |
| Síťová frekvence | 45 Hz |
| 65 Hz | |
| Rozsah zatěžovacího proudu | 250 mA ... 30 A (viz snížení výkonu) |
| Svodový proud | < 3 mA (při vypnutí) |
| Zbytkové napětí | < 1 V |
| Rázový proud | 600 A (t = 10 ms) |
| Integrál mezního zatížení | 1800 A2s |
| Ochranné spínání | Varistor |
| Fázový úhel cos phi min. | 0,5 |
| Řídicí obvod | |
| Typ připojení | Šroubové připojení |
| Délka odizolování | 8 mm |
| Závit šroubu | M3 |
| Průřez vodiče tuhý | 0,5 mm² ... 2,5 mm² |
| Průřez vodiče ohebný | 0,5 mm² ... 2,5 mm² |
| Průřez vedení AWG | 18 ... 12 |
| Zátěžový obvod | |
| Typ připojení | Šroubové připojení |
| Délka odizolování | 12 mm |
| Závit šroubu | M4 |
| Průřez vodiče tuhý | 2,5 mm² ... 6 mm² |
| Průřez vodiče ohebný | 1 mm² ... 4 mm² |
| Průřez vedení AWG | 14 ... 10 |
| Přípojka ochranného vedení | |
| Typ připojení | Kulaté kabelové oko |
| Závit šroubu | M5 |
| Utahovací moment | 1,5 Nm |
| Ukazatel provozního napětí | LED zelená |
| Šířka | 18 mm |
| Výška | 110 mm |
| Hloubka | 103 mm |
| Barva | šedá (RAL 7042) |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -30 °C ... 70 °C |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 80 °C |
| Normy / ustanovení | |
| Normy/předpisy | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| EN 55011 | |
| Způsob montáže | Montáž na nosnou lištu |
| Montážní pokyny | připojitelný v odstupu ≥ 22,5 mm |
| Montážní poloha | svisle (nosná lišta vodorovně) |
| Objednací číslo | 1032922 |
| Ks/bal. | 1 Kus |
| Minimální objednané množství | 1 Kus |
| Prodejní kód | DK6 |
| Kód výrobku | DK6831 |
| Strana katalogu | Strana 49 (C-5-2019) |
| GTIN | 4055626536477 |
| Hmotnost/kus (včetně obalu) | 265 g |
| Hmotnost/kus (bez obalu) | 259 g |
| Číslo celní sazby | 85364900 |
| Země původu | MT |
ECLASS
| ECLASS-13.0 | 27371003 |
ETIM
| ETIM 9.0 | EC000066 |
UNSPSC
| UNSPSC 21.0 | 39122300 |
| EU RoHS | |
| Splňuje požadavky dle směrnice RoHS | Ano |
| řízení o výjimkách, pokud je známo | 6(c), 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Tabulku s čínským prohlášením RoHS pro příslušný výrobek najdete v části Download (Ke stažení) u daného produktu v části „Prohlášení výrobce“. Pro všechny výrobky s označením EFUP-E se nevydává ani nevyžaduje tabulka s prohlášením RoHS pro Čínu.
|
| EU REACH SVHC | |
| Upozornění na kandidátní látku REACH (č. CAS) | Lead (č. CAS: 7439-92-1) |
