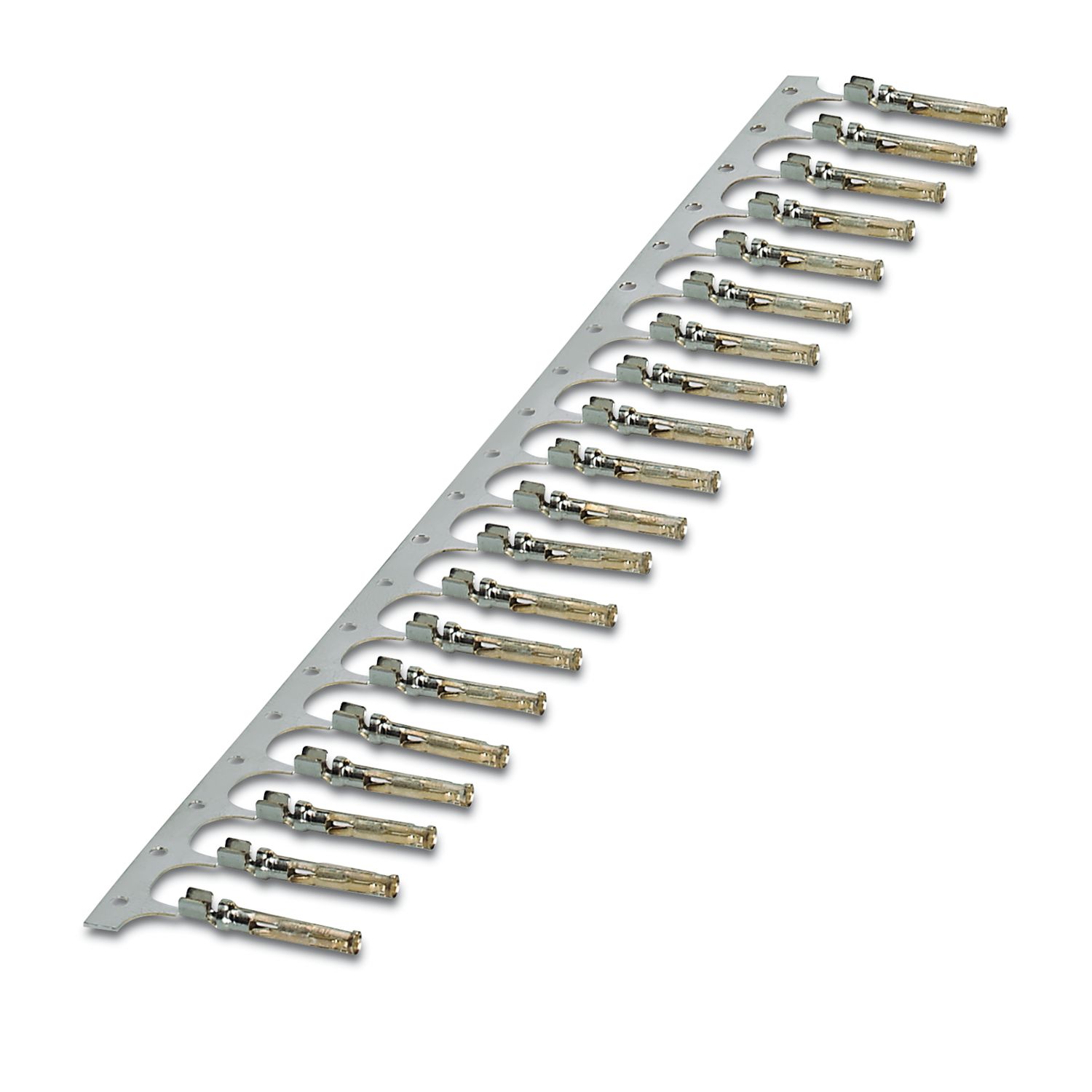

CK1,6-BR-1,00ST OIC AG
-
Lisovací kontakt
1004380
Lisovací kontakt, průměr kontaktu: 1,6 mm, stočený, Trn, materiál kontaktu: Slitina mědi, poniklovaná, povrch kontaktů: postříbřený, průřez přípoje: 0,34 mm2 ... 1 mm2, AWG 22 ... 17, Pásové zboží
Detaily výrobku
| Montážní pokyny | max. rychlost krimpování pro 1 mm² odpovídá době cyklu 1 sekundy |
| Nástroj na automatické zpracování těchto kontaktů na automatu pro lisování koncovek nabízí firma U.Kolb GmbH, Neuer Weg 32, 71111 Waldenbuch, Německo, info@u-kolb-gmbh.de, Tel. +49-(0)7157-7371-0. Objednací číslo: 20.2001-1004380/4381 , mazivo pro krimpované kontakty: KMT 200 (wieds Ecochem AG) |
| Typ produktu | Lisovací dutinkový kontakt |
| Provedení | Kolík - páskované zboží |
| Typ kontaktu | stočený |
| Typ připojení | Lisovaný spoj |
| Typ kontaktu | Trn |
| Technologie připojení | Lisovaný spoj |
| Průřez přípoje | 0,34 mm² ... 1 mm² |
| Průřez přípoje AWG | 22 ... 17 |
| Délka odizolování dílčí žíly | 4 mm |
| Průřez vodiče ohebný | 0,34 mm² ... 1 mm² |
| Průřez vedení AWG | 22 ... 17 |
| Materiál kontakt | Slitina mědi, poniklovaná |
| Materiál povrch kontaktu | postříbřený |

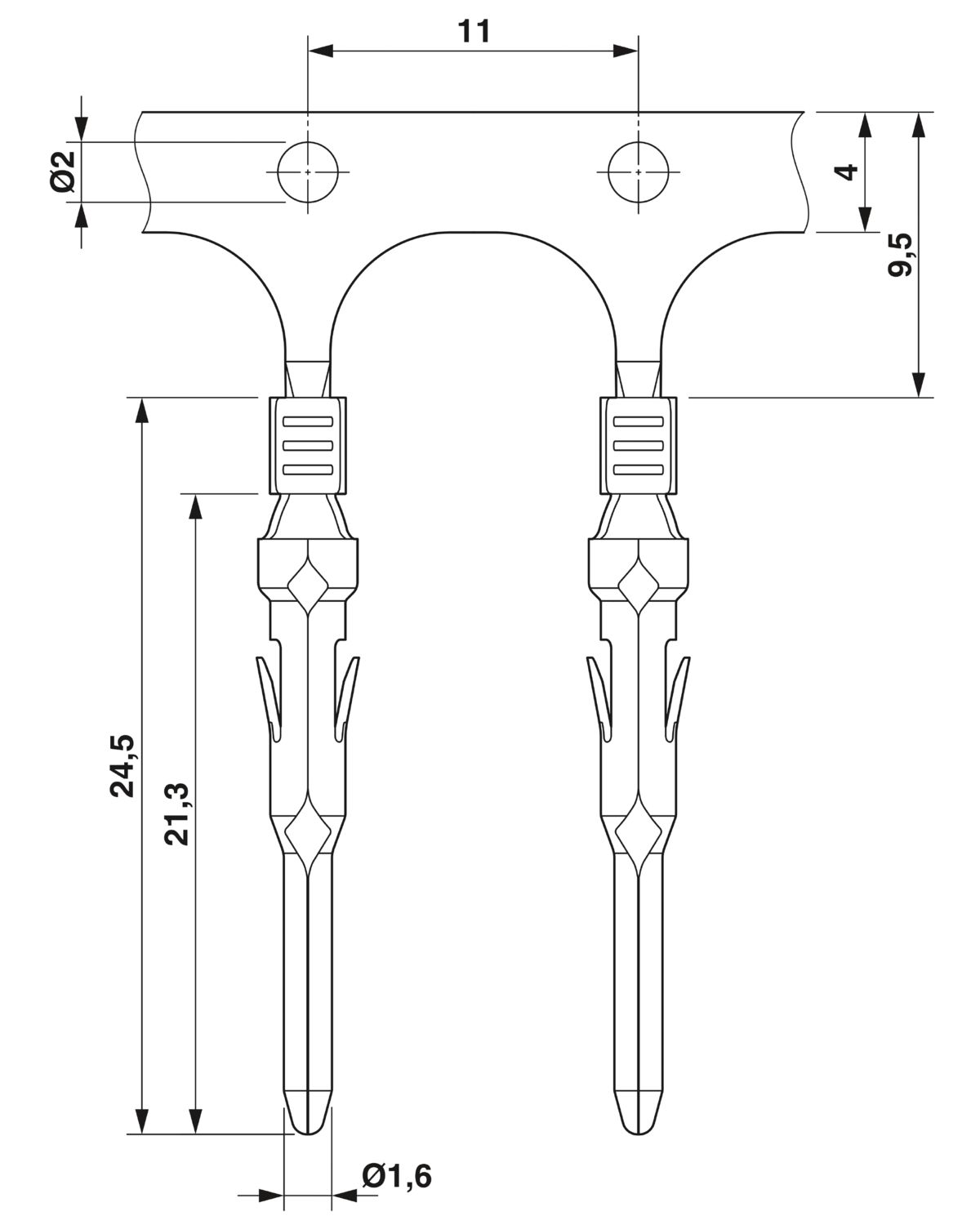

| Výkres v měřítku |
|
| Délka | 24,5 mm |
| Mechanické parametry | |
| Průměr kontaktu | 1,6 mm |
| Mechanické údaje | |
| Cykly zapojení | ≥ 50 |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -40 °C ... 125 °C |
