SACC-M12FST-4CT-CM SH
-
Silové konektory
1027466
Silové konektory, Výkon, 4-pólový, stíněná, Zásuvka přímo M12, kódování: T, Lisovaný spoj, rýhovaný materiál: Zinkový tlakový odlitek, pocínovaný, vnější průměr vedení 6,5 mm ... 11 mm, bez lisovacích dutinkových kontaktů
Tento výrobek vyžaduje k provozu další výrobky.

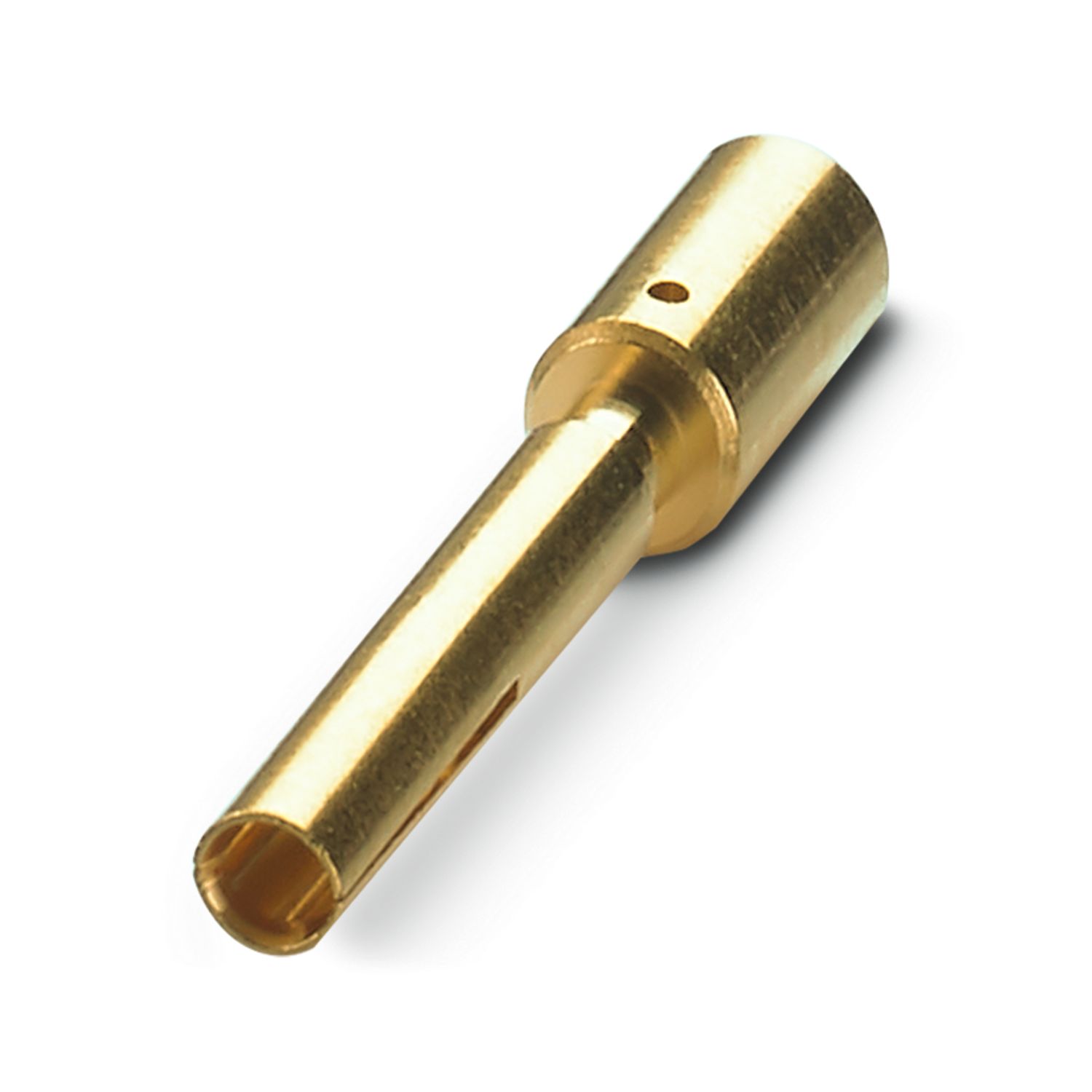

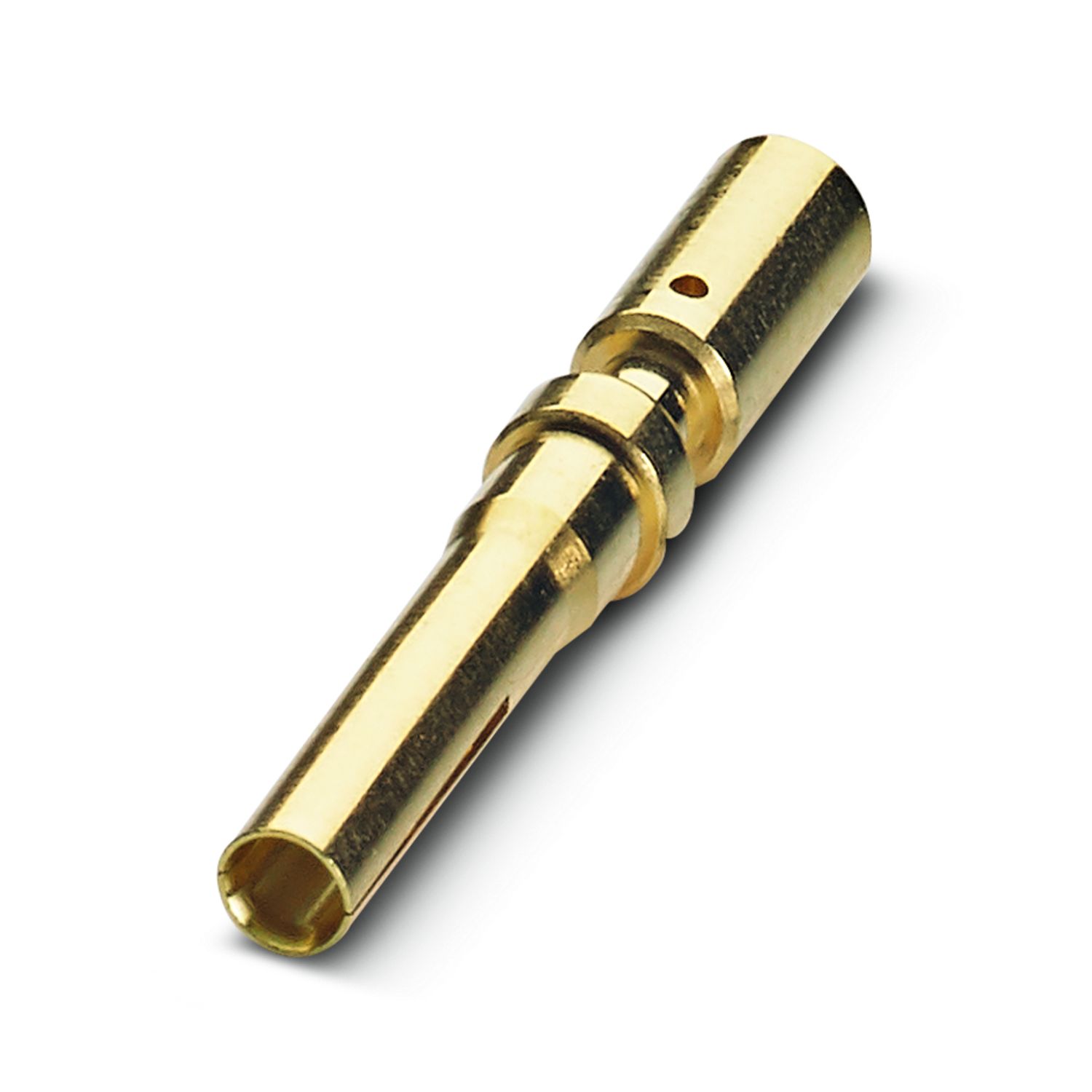

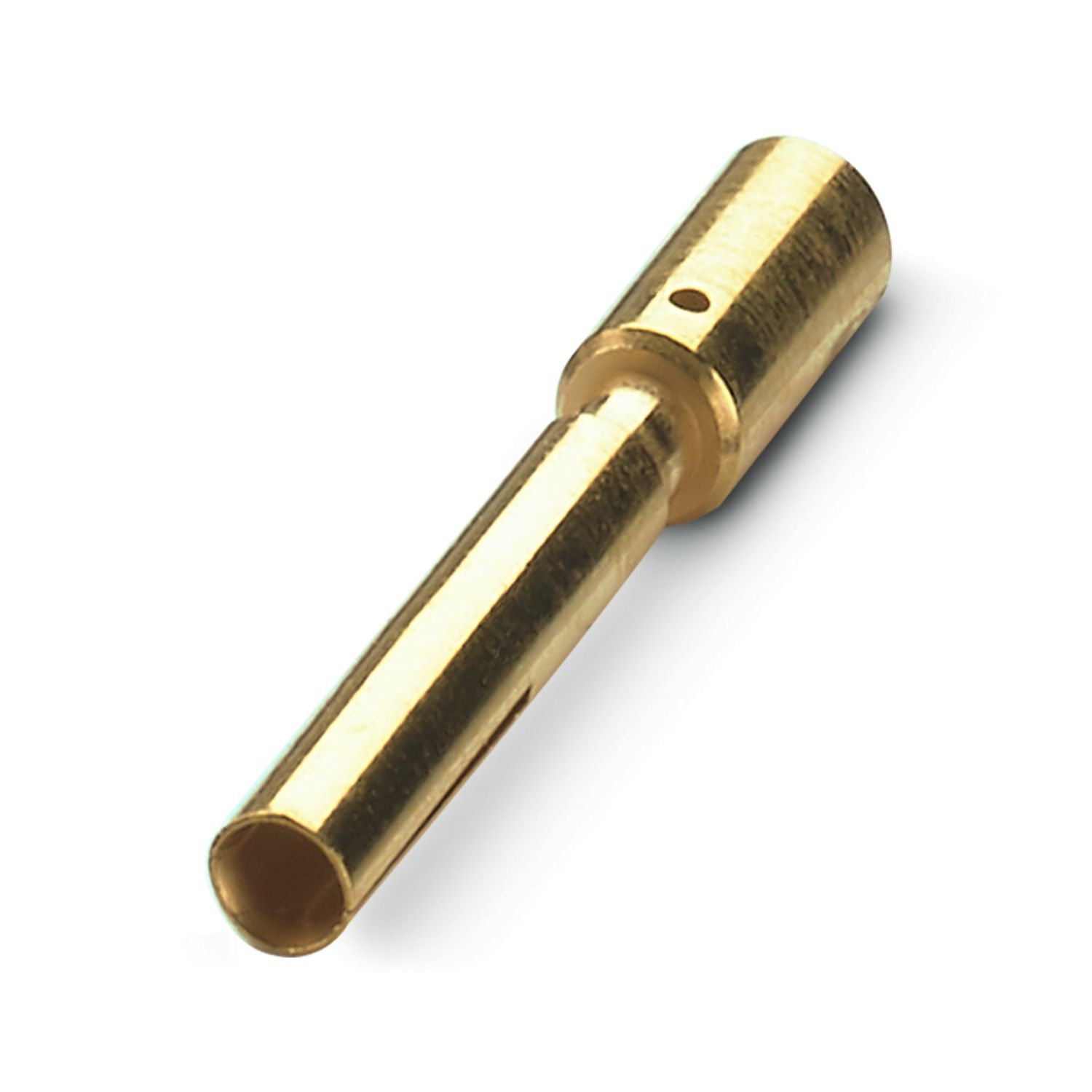

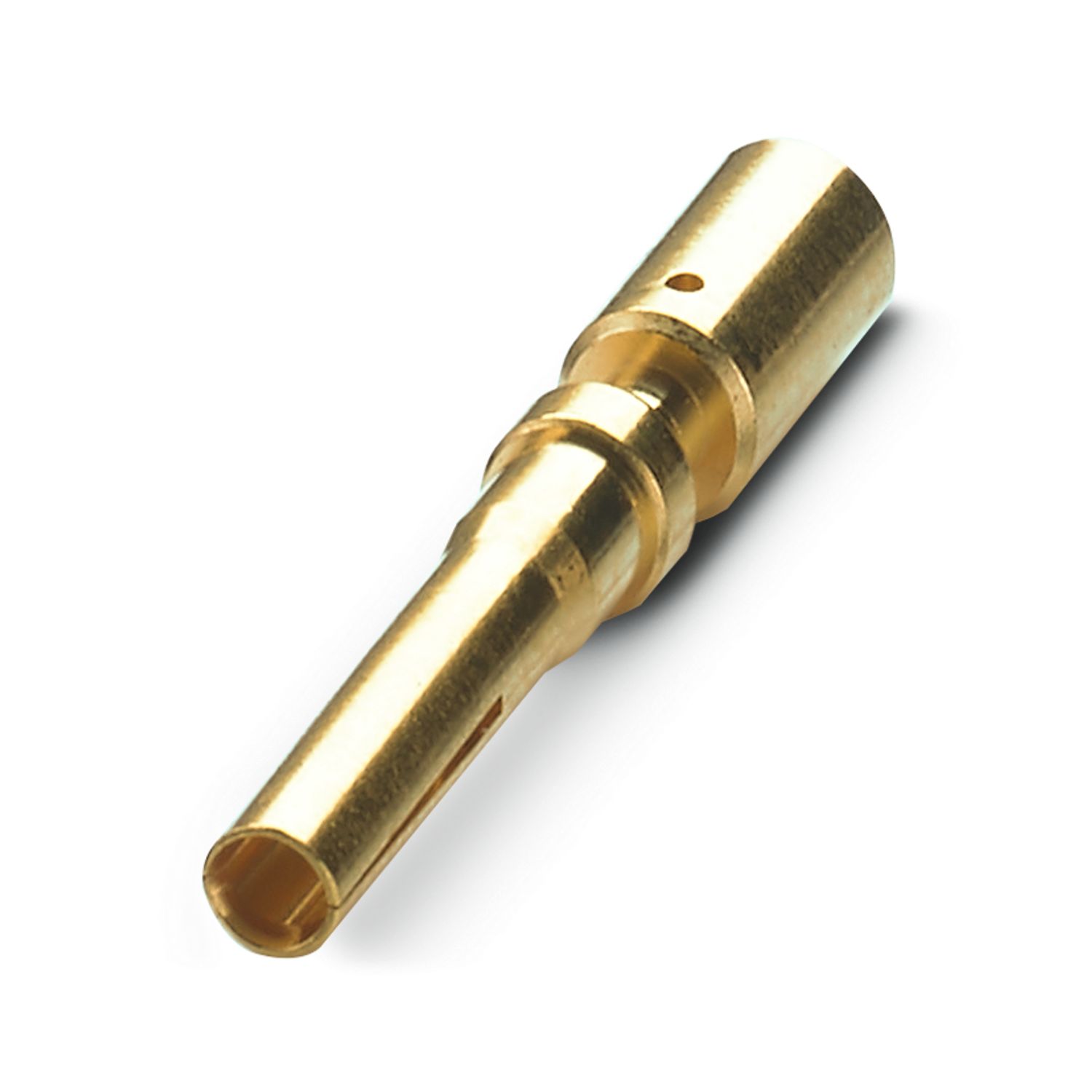

Nezbytné příslušenství
Detaily výrobku

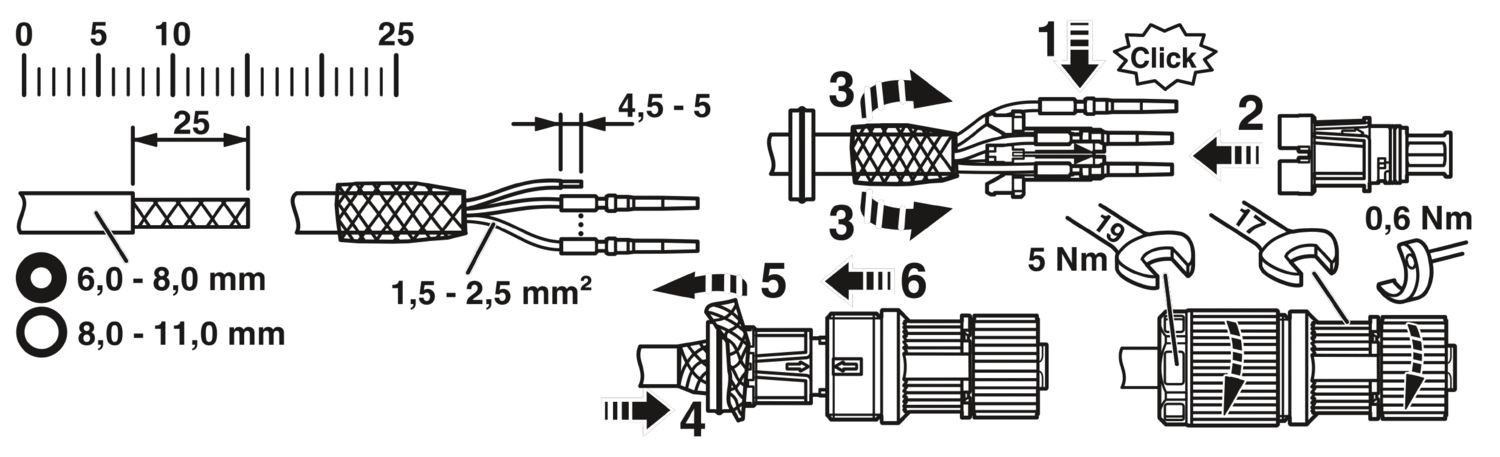

| Montážní pokyny | POZOR: Při instalaci kabelů dejte pozor na přípustné poloměry ohybu, protože příliš velké ohnutí zhorší stupeň ochrany. Odlehčete vedení před konektorem snížením jeho mechanické zátěže, např. pomocí stahovacích kabelových spon. |
| Typ produktu | Kulaté konektory (na straně kabelu) |
| aplikace | Zásobování energií |
| Typ senzoru | Výkon |
| Počet pólů | 4 |
| Počet kabelových vývodů | 1 |
| Stíněno | ano |
| Kódování | T |
| Kabelový vývod | přímo |
| Izolační vlastnosti | |
| Kategorie přepětí | III |
| Stupeň znečištění | 3 |
| Výkres v měřítku |
|
| Délka | 57 mm |
| Vnější rozměr | |
| Vnější průměr | 6,5 mm ... 11 mm |
| Pouzdro | |
| Průměr pouzdra | 21,5 mm |
| Třída hořlavosti podle UL 94 | V0 |
| Materiál těla úchytky | Zinkový odlitek, niklovaný |
| Materiál držák kontaktu | PA |
| Materiál šroubení | Zinkový tlakový odlitek, pocínovaný |
| Připojení vodiče | |
| Typ připojení | Lisovaný spoj |
| Průřez přípoje | 1,5 mm² ... 2,5 mm² (flexibilní) |
| Průřez přípoje AWG | 14 (flexibilní) |
| Utahovací moment | 0,6 Nm (Rýhovaná matice M12) |
| 5 Nm (Tlaková matice s pouzdrem spojky) | |
| Přiřazení svorek | |
| Kontakt | Barva (označení signálu) | Kontakt (volitelně) | 1 = BN |
| 2 = WH | |
| 3 = BU | |
| 4 = BK | |
| Jmenovité rázové napětí | 1,5 kV |
| Izolační odpor | ≥ 100 MΩ |
| Jmenovité napětí UN | 63 V DC |
| Jmenovitý proud IN | 12 A (při použití vodičů 1,5 mm²) |
| 12 A (při 40 °C) |
| Mechanické údaje | |
| Cykly zapojení | ≥ 100 |
| Přípojka 1 | |
| Provedení hlava | Zásuvka |
| Kabelový vývod hlava | přímo |
| Druh závitu hlava | M12 |
| Kódování | T |
| Druh signálu / kategorie | Výkon |
| Okolní podmínky | |
| Krytí | IP65 |
| Teplota prostředí (provoz) (Zástrčka/zásuvka) | -40 °C ... 85 °C (Zástrčka/zásuvka) |
| Označení normy | Konektor M12 |
| Normy/předpisy | v souladu s normou IEC 61076-2-111 |
Vaše výhody
Extrémně kompaktní díky malému prostoru pro připojení a vysoké hustotě kontaktů
Bezpečné stínění: spolehlivé připojení stínění i při extrémním mechanickém namáhání
Robustní spojení: vhodné pro železniční aplikace s vysokým zatížením v důsledku otřesů a vibrací
Výkonné: konektory DC až pro 12 A a 63 V DC
Chráněné těsnění v zásuvce M12
Ochrana proti chybnému zasunutí díky speciálnímu kódování T
