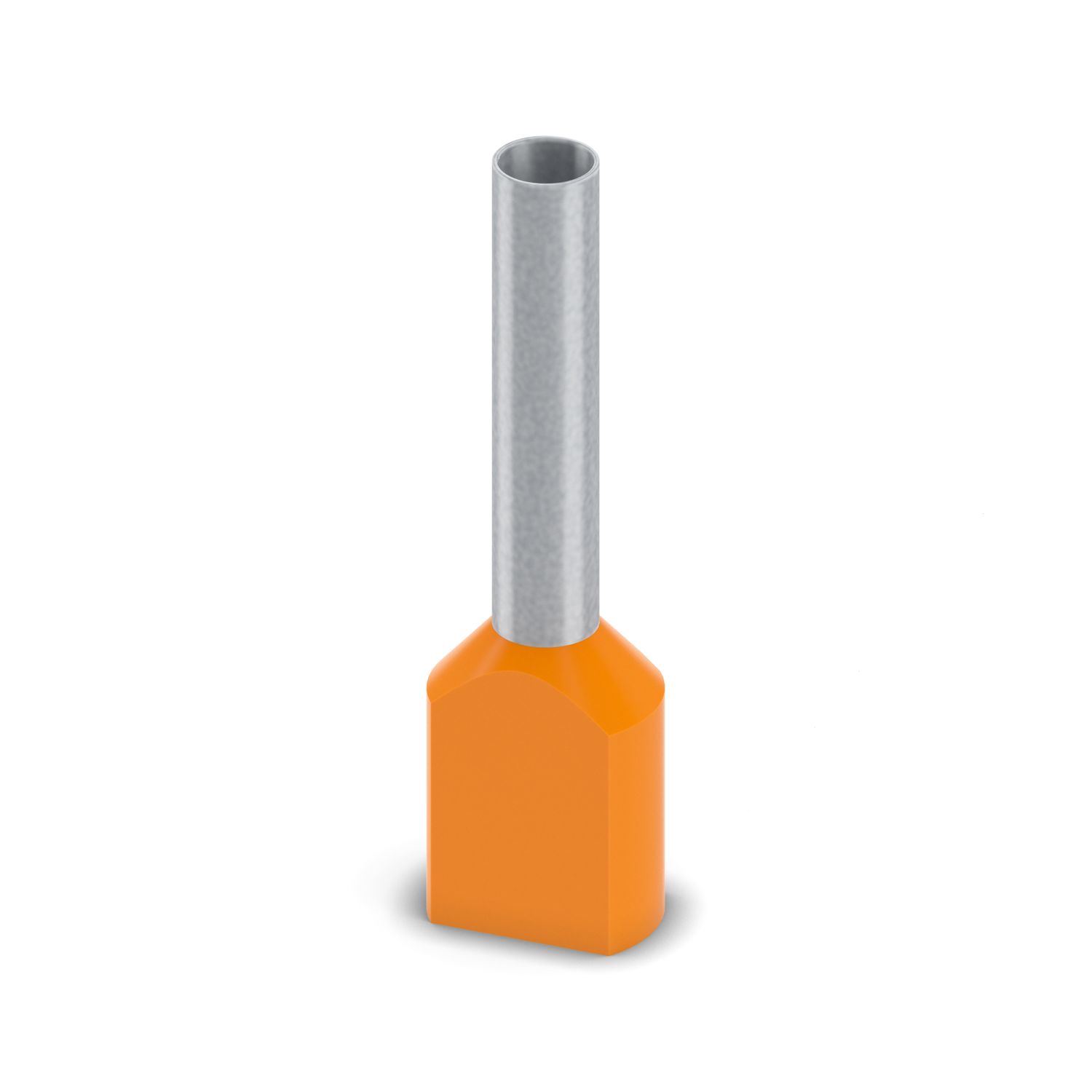

AI-TWIN 2X 4 - 18 OG
-
Dutinka vodiče
2100004
Dutinka vodiče, Délka rozsah kontaktu: 18 mm, délka pouzdra: 18 mm, barva: oranžová
Detaily výrobku
| Typ produktu | Koncová dutinka žíly |
| Třída vodiče | ohebné vodiče, třída 2, 5, 6 / B, C, K, M |
| Vlastnost produktu | Vyrobeno z měkké elektrolytické mědi s galvanickým pocínováním |
| Splňují požadavky normy UL 486F | |
| Plastový límec z polypropylenu | |
| Bezhalogenový | |
| Dlouhodobá/krátkodobá teplota: +105 °C/+120 °C |
| Připojení vodiče | |
| Max. průřez vodiče, ohebný | 4 mm² |
| Průřez vodiče AWG max. | 12 |
| Délka odizolování | 23 mm |
| Výkres v měřítku |
|
| Délka pouzdra | 18 mm |
| Délka rozsah kontaktu | 18 mm |
| Délka odizolování maximální | 23 mm |
| Průměr pouzdra | 3,8 mm |
| Tloušťka stěny pouzdra | 0,2 mm |
| Tloušťka izolačního límce | 0,3 mm |
| Vnitřní rozměr izolační límec | 4,9 mm |
| Barva | oranžová (RAL 2003) |
| Materiálem | CU-DHP |
| Třída hořlavosti podle UL 94 | HB |
| Povrstvení | galvanicky pocínované |
| Povrchové vlastnosti | galvanicky pocínovaný |
| Obsažené látky | bez obsahu silikonu a halogenů |
| Technické údaje | |
| Délka pouzdra | 18 mm |
| Okolní podmínky | |
| Trvalá teplota | 105 °C (-40 °C bez zatížení / 0 °C dynamické zatížení) |
| Krátkodobá teplota | 120 °C |
| Design podle normy | DIN 46228-4, UL 486F-F |
Vaše výhody
Touto speciální koncovkou vodiče se jednoduše realizují řetízkové můstky
S TWIN koncovkami vodiče můžete prakticky slisovat dva vodiče do jedné koncovky vodiče
Pro případ individuálního použití lze vybrat různá provedení jednotlivých TWIN koncovek vodiče
