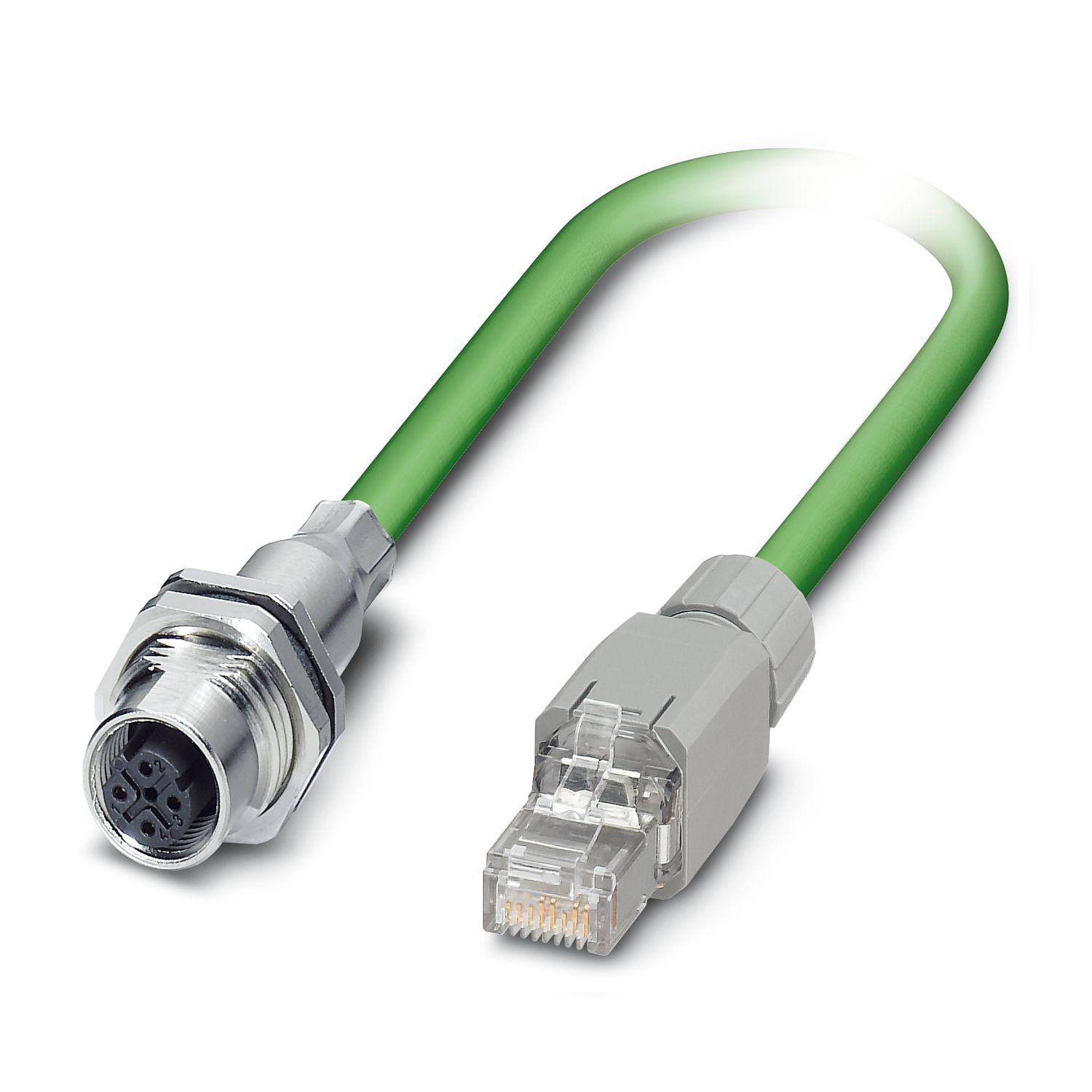

VS-M12FSBPS-IP20-93B/0,5
-
Síťový kabel
1404367
Síťový kabel, krytí: IP20, délka kabelu: 0,5 m, počet pólů: 4, 100 MBit/s, CAT5, materiál: CuZn/PA, PROFINET
Detaily výrobku
| Všeobecně | Tento produkt odpovídá směrnici PROFINET Cabling and Interconnection Technology Guideline for PROFINET, verze 2.00, Order No: 2.252, Kapitola 10.1 Cord Sets for Balanced Cabling |
| Způsob montáže | Montáž našroubováním zezadu stěny / montáž našroubováním |
| Typ produktu | Kulaté konektory (na straně přístroje) |
| Provedení | M12 |
| Typ senzoru | PROFINET |
| Počet pólů | 4 |
| Stíněno | ano |
| Izolační vlastnosti | |
| Kategorie přepětí | I |
| Stupeň znečištění | 1 |
| Třída hořlavosti podle UL 94 | V2 |
| Materiál těsnění Ploché těsnění | FKM / FPM |
| Materiál pouzdra | CuZn/PA |
| Vnější plášť, materiál | PVC |
| Materiál vodič | pocínovaný pramen Cu |
| Jmenovité napětí (III/2) | 50 V |
| Zatěžovací napětí (III/3) | 50 V |
| Jmenovité napětí UN | 48 V |
| Přenosové médium | Měď |
| Vlastnosti přenosu (kategorie) | CAT5 (IEC 11801:2002) |
| Přenosová rychlost | 100 MBit/s |
| Vlnová impedance | 100 Ω |
| Max. odpor vedení | 120 Ω/km |
| Mechanické údaje | |
| Cykly zapojení | ≥ 100 |
| Přípojka 1 | |
| Provedení | Vestavná zásuvka přímo M12 |
| Druh kódování | D |
| Krytí | IP67 |
| Přípojka 2 | |
| Provedení | Zástrčka přímo RJ45 |
| Krytí | IP20 |
| Délka vedení | 0,50 m |
| Flexibilní PVC PROFINET CAT5 [93B] | |
| Rozměrový výkres |
|
| Hmotnost vedení | 67 kg/km |
| UL AWM Style | 21694 |
| Počet pólů | 4 |
| Stíněno | ano |
| Typ vedení | Flexibilní PVC PROFINET CAT5 [93B] |
| Konstrukce vodiče | 1x4xAWG22/7, SF/TQ |
| signální doba běhu | 5,3 ns/m |
| Rychlost šíření signálu | 0,66 c |
| Stavba vodiče signálního vedení | 7x 0,25 mm |
| Signální vedení AWG | 22 |
| Průřez vodiče | 4x 0,34 mm² |
| Průměr žíly, včetně izolace | 1,55 mm |
| Vnější průměr vedení | 6,50 mm ±0,2 mm |
| Vnější plášť, materiál | PVC |
| vnější plášť, barva | zelená RAL 6018 |
| Materiál vodič | pocínovaný pramen Cu |
| Materiál izolace žíly | PE |
| Dílčí žíla, barva | bílý, žlutý, modrý, oranžový |
| Tloušťka stěny vnější plášť | cca. 0,90 mm |
| Celkové zkrucování | Křížený kabel |
| Optický kryt stínění | 85 % |
| Izolační odpor | ≥ 500 MΩ*km |
| Vazební odpor | ≤ 20,00 mΩ/m (při 10 MHz) |
| Smyčkový odpor | ≤ 120,00 Ω/km |
| Vlnová impedance | 100 Ω ±15 Ω (při 100 MHz) |
| Kabel jmenovitého napětí | 600 V |
| Zkušební napětí žíla/žíla | 2000 V (50 Hz, 1 min.) |
| Zkušební napětí žíla/stínění | 2000,00 V (50 Hz, 1 min.) |
| Minimální poloměr ohybu, pevně položený | 3 x D |
| Minimální poloměr ohybu, flexibilně položený | 7 x D |
| Nejmenší poloměr ohnutí, instalovaný na pevno | 20 mm |
| Nejmenší poloměr ohnutí, pohyblivě instalovaný | 46 mm |
| Přeslechový útlum (NEXT) | 80 dB (při 1 MHz) |
| 76 dB (při 4 MHz) | |
| 70 dB (při 10 MHz) | |
| 65 dB (při 16 MHz) | |
| 63 dB (při 20 MHz) | |
| 60 dB (při 31,25 MHz) | |
| 55 dB (při 62,5 MHz) | |
| 50 dB (při 100 MHz) | |
| útlum stínění | 2,1 dB (při 1 MHz) |
| 4 dB (při 4 MHz) | |
| 6,3 dB (při 10 MHz) | |
| 8 dB (při 16 MHz) | |
| 9 dB (při 20 MHz) | |
| 11,4 dB (při 31,25 MHz) | |
| 16,5 dB (při 62,5 MHz) | |
| 21,3 dB (při 100 MHz) | |
| Odolnost vůči plameni | podle UL 1685 (CSA FT 4) |
| Odolnost vůči olejům | podmíněné odolný vůči oleji |
| Jiná odolnost | odolné vůči UV (podle UL 1581, odstavec 1200) |
| Teplota prostředí (provoz) | -40 °C ... 70 °C (kabel, pevné uložení) |
| -40 °C ... 70 °C (Kabel, pohyblivé uložení) | |
| Teplota prostředí (uložení) | -20 °C ... 60 °C |
| Okolní podmínky | |
| Krytí | IP20 |
| IP20 | |
| Teplota prostředí (provoz) | -40 °C ... 70 °C (kabel, pevné uložení) |
| -5 °C ... 50 °C (Kabel, pohyblivé uložení) | |
| Zástrčka/zásuvka | |
| Odolnost vůči plameni | podle UL 1685 (CSA FT 4) |
