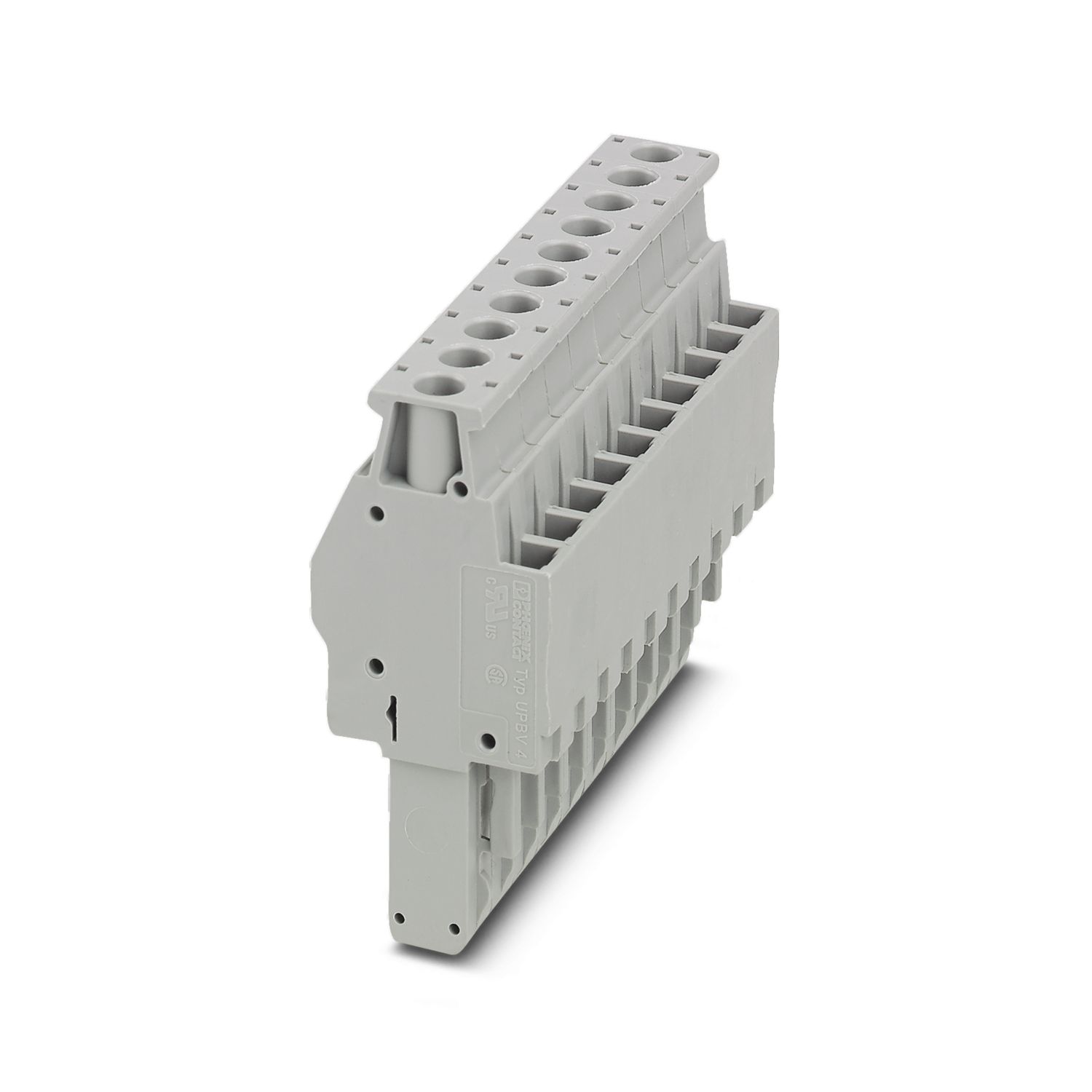

UPBV 4/10 - Konnektörler - 3045897

Ürün tipi	Terminal fişi
Kutup sayısı	10
Pin aralığı	6,2 mm
Potansiyeller	1
İzolasyon karakteristikleri
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	3

Nominal darbe gerilimi	8 kV

Nominal kesit	4 mm²
Vida yivi	M3
Sıkma torku	0,6 ... 0,8 Nm
Kablo soyma uzunluğu	9 mm
İç silindirik gösterge	A4
Standarda uygun bağlantı	IEC 61984
İletken kesiti, tek telli	0,14 mm² ... 6 mm²
Kesit AWG	26 ... 10 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti	0,14 mm² ... 6 mm²
İletken kesiti, çok telli [AWG]	26 ... 10 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,14 mm² ... 4 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,14 mm² ... 4 mm²
Aynı kesit alanlı 2 iletken, tek damarlı	0,14 mm² ... 1,5 mm²
Aynı kesit alanlı 2 iletken, çok damarlı	0,14 mm² ... 1,5 mm²
Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan	0,14 mm² ... 1,5 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan	0,5 mm² ... 1 mm²
Nominal akım	32 A
Maksimum yük akımı	32 A (6 mm² iletken kesit alanı)
Nominal gerilim	800 V
Nominal kesit alanı	4 mm²

Genişlik	62 mm
Yükseklik	22 mm
Derinlik	48,5 mm
Uzunluk	22 mm
Pin aralığı	6,2 mm

Renk	gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı	V0
İzolasyon malzeme grubu	I
Yalıtım malzemesi	PA
Soğukta statik izolasyon malzemesi uygulaması	-60 °C
Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21))	130 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)	130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354)	28 MJ/kg
Yüzey yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C)	geçti

Ortam koşulları
Ortam sıcaklığı (çalışma)	-60 °C ... 105 °C (maks. kısa süreli çalışma sıcaklığı RTI Elec.)
Ortam sıcaklığı (stok/nakliye)	-25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam sıcaklığı (montaj)	-5 °C ... 70 °C
Ortam sıcaklığı (aktivasyon)	-5 °C ... 70 °C
İzin verilen nem (stok/nakliye)	30 % ... 70 %

Ürün numarası	3045897
Ambalaj birimi	25 pc
Satış Kodu	BE1
Ürün Kodu	BE1144
Katalog Sayfası	Sayfa 335C-1-2019
GTIN (Küresel Ticari Ürün Numarası)	4046356083409
Adet Ağırlığı (ambalaj dahil)	62,396 g
Adet ağırlığı (ambalaj hariç)	59,196 g
Gümrük tarife no	85366990
Menşe ülke	PL

EU RoHS
AB RoHS Madde Gerekliliklerini Karşılar	Evet
Bilinen Muafiyetler Dahilinde	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
EU REACH SVHC
REACH Aday Madde Notu (CAS)	Lead (CAS: 7439-92-1)
SCIP	36db6a8b-1307-4f74-beb6-7086d018ae7a
