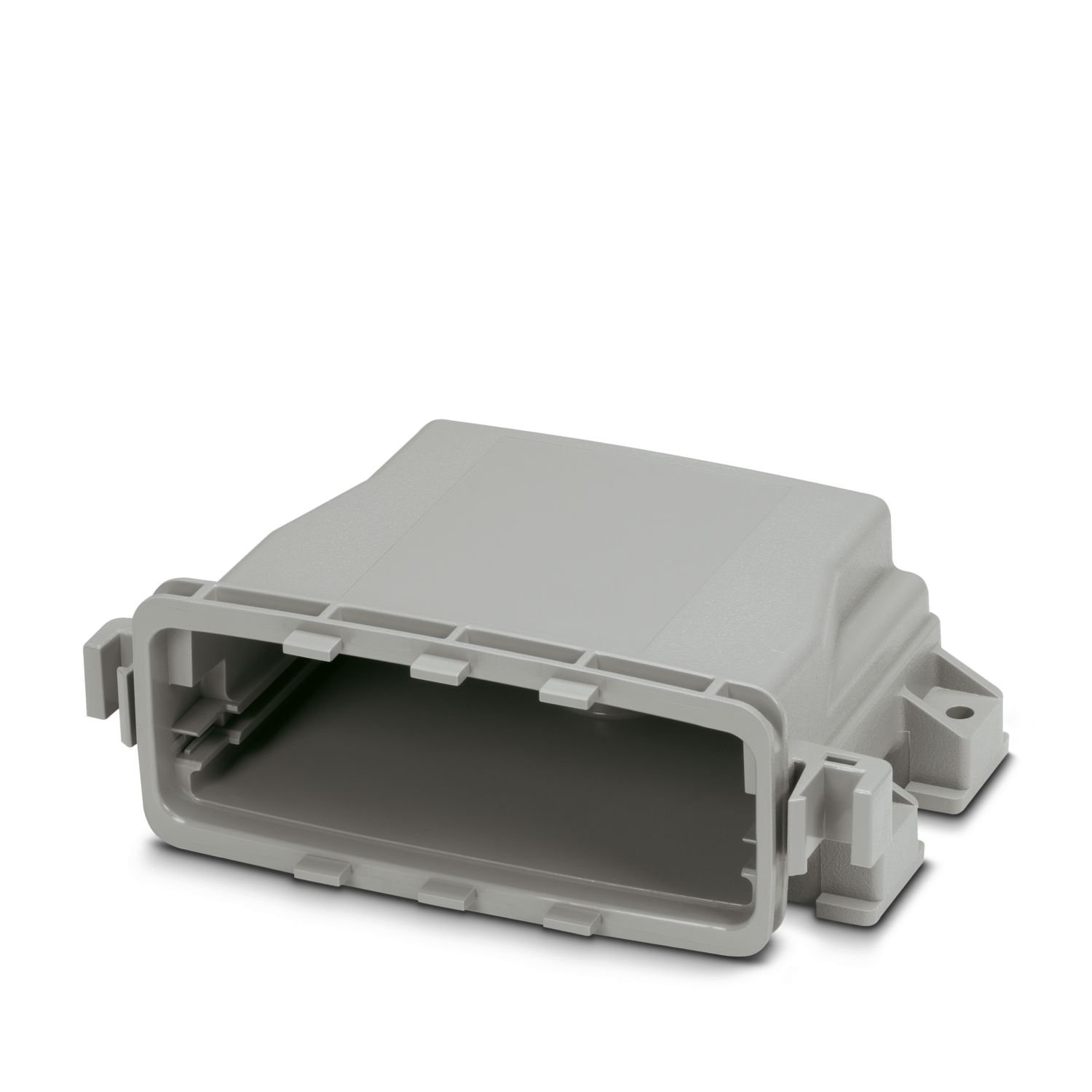

ECS-B-122X109-L-UV-NV GY
-
Elektronik boş kutu
1054705
ECS Ailesinin geçmeli kilitlemeli havalandırmasız muhafazası IP66/67/68/69, ilgili plaka ile eşleştiğinde. Renk: Gri (7042), Genişlik: 172 mm, Yükseklik: 116 mm, Derinlik: 64 mm
Bu ürünün çalışması için ilave ürünler gerekli.
Zorunlu Aksesuarlar
Ürün Ayrıntıları
| Montaj açıklaması | Lütfen indirme alanındaki teknik açıklamayı inceleyin. |
| Koruma sınıfı | IP koruma spesifikasyonu, değiştirilmemiş bir ECS-P...-B ön panel ile birlikte ECS-B-... ürün kombinasyonu için geçerlidir. |
| Koruma sınıfı | Bağlantı teknolojili ön paneller kullanıldığında, bağlantı teknolojisinin IP koruma sınıfı tüm çözümün koruma sınıfını belirler. |
| Tavsiye edilen | Ek bilgileri ve ayrıntılı boyutları indirme alanında bulabilirsiniz. |
| Ürün tipi | Muhafaza |
| Muhafaza tipi | Harici muhafaza |
| Muhafaza serisi | ECS |
| Ürün gamı | ECS..122X..L.. |
| Tip | Geçmeli kilit |
| Havalandırma delikleri mevcut | hayır |
| Akü yuvası | hayır |
| Havalandırma | hayır |
| Boyutlu çizim |
|
| Genişlik | 172 mm |
| Yükseklik | 116 mm |
| Derinlik | 64 mm |
| PCB tasarımı | |
| PCB kalınlığı | 1,57 mm ... 2,36 mm |
| Renk (Muhafaza) | gri (RAL 7042) |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Muhafaza malzemesi | PC |
| Yüzey özellikleri | işlem görmemiş |
| Titreşim testi | |
| Spesifikasyon | IEC 60068-2-6:2007-12 |
| Frekans | 10 - 2000 - 10 Hz |
| Süpürme hızı | 1 oktav/dk |
| Hızlanma | 15g (61,6 Hz ... 2000 Hz) |
| Her eksen için test süresi | 2,5 h |
| Test talimatları | X-, Y- ve Z-eksenleri |
| Kızgın tel testi | |
| Spesifikasyon | IEC 60695-2-11:2014-02 |
| Sıcaklık | 850 °C |
| İfşa süresi | 30 s |
| Mekanik dayanım / döner tambur | |
| Spesifikasyon | IEC 60068-2-31:2008-05 |
| Düşüş yüksekliği | 50 cm |
| Frekans | 50 |
| Şoklar | |
| Spesifikasyon | IEC 60068-2-27:2008-02 |
| Pals şekli | Yarı-sinüzoidal |
| Hızlanma | 50g |
| Şok süresi | 11 ms |
| Her yön için şok sayısı | 3 |
| Test talimatları | X-, Y- ve Z-eksenleri (pozitif ve negatif) |
| Tuz püskürtme testi | |
| Spesifikasyon | DIN EN 60068-2-11:2000-02 |
| Test süresi | 96 h |
| Boya veya cila ile kaplamayı engelleyen maddeler için test | |
| Spesifikasyon | VDMA 24364:2018-05 |
| Sonuç | Test geçildi |
| Koruma sınıfı (IP kodu) | |
| Spesifikasyon | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| Sonuç, koruma sınıfı, IP kodu | IP66/IP67 (1 m/30 min)/IP68 (2 m/24 h)/IP69/IP69K |
| Ortam koşulları | |
| Koruma sınıf | IP66/IP67/IP68/IP69 |
| Ulaşılabilir maks. IP kodu | IP69 |
| Ulaşılabilir maks. NEMA kodu | 6 |
| Darbe dayanımı | IK08 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 100 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 100 °C |
| PCB taşıyıcı sayısı | 1 |
| PCB'nin kalınlığı | 1,57 mm ... 2,36 mm |
| Montaj tipi | Duvara veya panele montaj Aksesuarla direğe montaj |
Avantajlarınız
Muhafaza tasarımı, yüksek uygulama çeşitliliği için geniş bir değer aralığındaki PCB kalınlıklarının kurulumunu destekler
Duvara ve direğe montaj için opsiyonel aksesuarlar
Kanıtlanmış PCB bağlantı teknolojisi
Kurcalamaya karşı entegre koruma
Elektronik devreler için, mekanik ve termal etkilere karşı işlevsel koruma sağlar
Harici/dahili uygulamalar için uygundur
