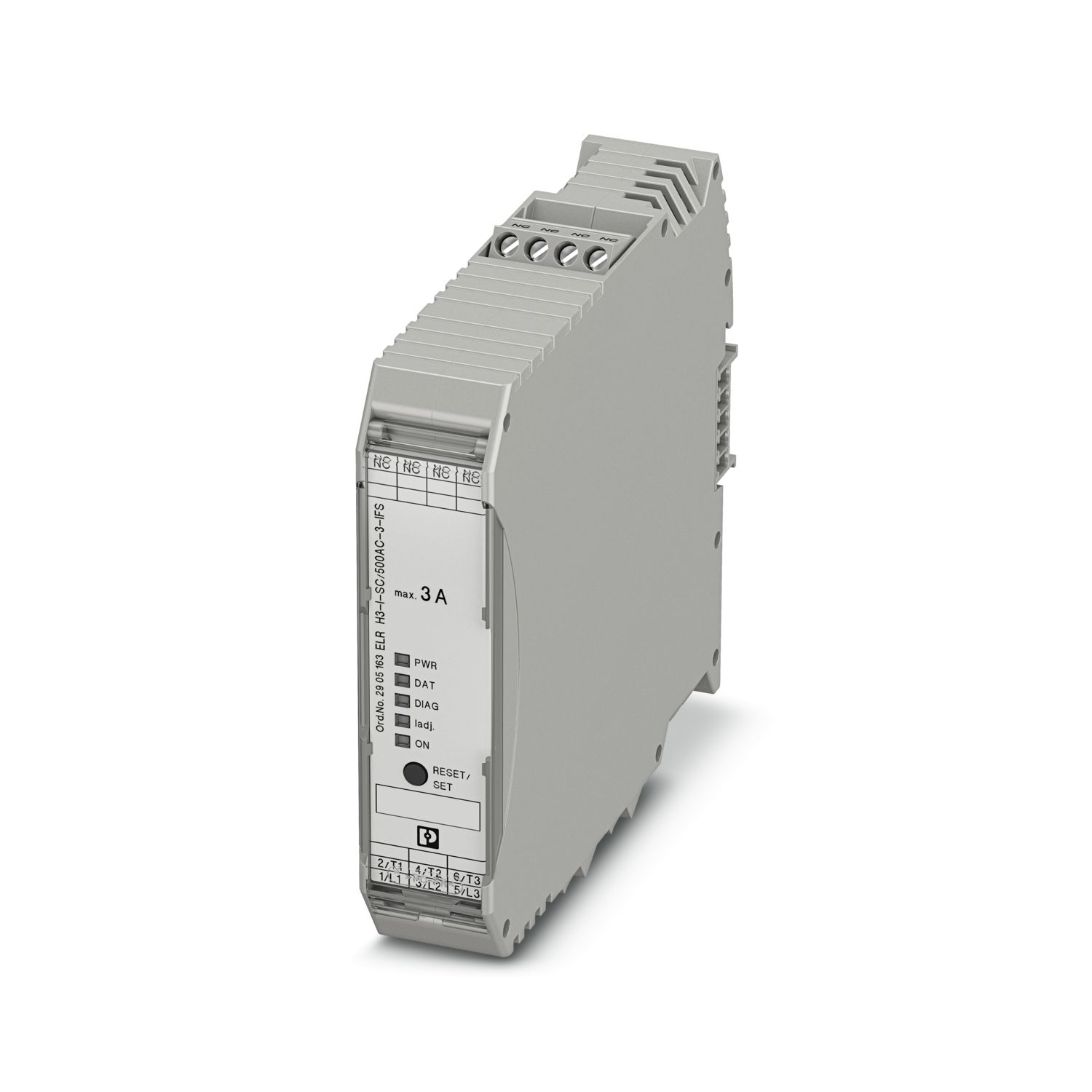

ELR H3-I-SC/500AC-3-IFS - Hibrit motor yol vericiler - 2905163

Ürün tipi	Hibrit motor yol vericiler
Ürün gamı	CONTACTRON
Çalışma modu	100% çalışma faktörü

Faz sayısı	3
Motor yol verici tipi	Direkt yol verici
Anahtarlama sıklığı	≤ 2 Hz (Yüke bağlı)
Nominal durum için maksimum güç kaybı	2,5 W
Anahtarlama sıklığı	≤ 2 Hz (Yüke bağlı)
Maksimum güç kaybı	4,1 W
Minimum güç kaybı	0,88 W
Koordinasyon tipi	1
Besleme
Kontrol devresi nominal besleme gerilimi U_S	24 V DC
Kontrol besleme gerilimi aralığı	19,2 V DC ... 30 V DC
Nominal kontrol besleme akımı I_S	60 mA
Koruma devresi	Aşırı gerilim koruması
Koruma devresi		Polarite koruma; Paralel polarite koruma diyodu
İzolasyon karakteristikleri
Nominal izolasyon gerilimi	550 V
Nominal darbe gerilimi	6 kV
Darbe gerilim kategorisi	III
Kirlilik sınıfı	2
Kontrol girişi ile kontrol besleme gerilimi arasındaki ve yardımcı devreden ana devreye giden izolasyon karakteristikleri	Güvenli izolasyon (IEC 60947-1)
Kontrol girişi ile yardımcı devreye giden kontrol besleme gerilimi arasındaki izolasyon karakteristikleri	Yardımcı devrede güvenli izolasyon (IEC 60947-1) ≤ 300 V AC
Acil açma
Çalışma eşiği	> 33 A
Yanıt süresi	< 0,5 s

AC çıkışı
Anam çalışma gerilimi V_e	500 V AC
Çalışma gerilimi aralığı	42 V AC ... 550 V AC
Nominal çalışma gerilimi I_e	3 A (AC-51)
Nominal çalışma gerilimi I_e		3 A (AC-53a)
Şebeke frekansı	50/60 Hz
Yük akımı aralığı	180 mA ... 3 A (çalışma eğrisine bakın)
Açma karakteristiği IEC 60947-4-2 ile uyumlu	Class 10
Soğuma süresi	20 dk (otomatik reset için)
Kaçak akımı	0 mA
Koruma devresi	Aşırı gerilim koruması; Varistör

Kontrol devreleri
Bağlantı yöntemi	Vidalı bağlantı
Kablo soyma uzunluğu	8 mm
Vida yivi	M3
İletken kesiti, tek telli	0,2 mm² ... 2,5 mm²
İletken kesiti, çok damarlı	0,2 mm² ... 2,5 mm²
Kablo kesiti AWG	24 ... 14
Sıkma torku	0,5 Nm ... 0,6 Nm
Sıkma torku		5 lb_f-in. ... 7 lb_f-in.
Yük devresi
Bağlantı yöntemi	Vidalı bağlantı
Kablo soyma uzunluğu	8 mm
Vida yivi	M3
İletken kesiti, tek telli	0,2 mm² ... 2,5 mm²
İletken kesiti, çok damarlı	0,2 mm² ... 2,5 mm²
Kablo kesiti AWG	24 ... 14
Sıkma torku	0,5 Nm ... 0,6 Nm
Sıkma torku		5 lb_f-in. ... 7 lb_f-in.

Durum göstergesi	LED (sari)
Çalışma gerilimi göstergesi	Yeşil LED
Hata gösterimi	Kırmızı LED

Genişlik	22,5 mm
Yükseklik	107 mm
Derinlik	114 mm

Ortam koşulları
Koruma sınıfı	IP20
Ortam sıcaklığı (çalışma)	-5 °C ... 60 °C (Zayıflamayı dikkate alın)
Ortam sıcaklığı (stok/nakliye)	-40 °C ... 80 °C
Rakım	≤ 2000 m

Anahtarlayın, Ölçün ve İzleyin

Bağlan

İkmal Edin, Şarj Edin ve Koruyun

Markala, birleştir ve monte et

Otomatikleştirin

ELR H3-I-SC/500AC-3-IFS - Hibrit motor yol vericiler

2905163

Ürün Ayrıntıları

ECLASS

ETIM

UNSPSC

Uyumlu Ürünler

Avantajlarınız

UKCA
Sertifika	UKCA-uyumlu
UL onayı
Sertifika	NLDX.E228652
Sertifika		NRNT.E172140
UL verileri
SCCR	100 kA (480 V AC (sigorta: 30 A sınıf CC/30 A sınıf J (yüksek arıza)))
SCCR		5 kA (480 V AC (sigorta: 20 A RK5 (standart arıza)))
FLA	3 A (480 V AC)
Group installation	20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded)
Group installation		30 A (class CC or J, SCCR 100kA (480 V AC), #24 - 14 AWG max, solid and stranded)
Category code	NLDX / NRNT
Horsepower ratings	0,5 hp (208 V AC)
		0,5 hp (230 V AC)
		0,5 hp (240 V AC)
		1,5 hp (480 V AC)

Standartlar / yönetmelikler
Standartlar/yönetmelikler	IEC 60947-1
		EN 60947-4-2

Montaj tipi	DIN rayı montajı
Montaj açıklaması	yan yana dizilebilir, aralıklandırma için bkz. azalma
Montaj konumu	dikey (yatay DIN rayı, motor çıkışı aşağıda)

Ürün numarası	2905163
Ambalaj birimi	1 pc
Satış Kodu	CK7
Ürün Kodu	DK7441
GTIN (Küresel Ticari Ürün Numarası)	4046356920308
Adet Ağırlığı (ambalaj dahil)	291,4 g
Adet ağırlığı (ambalaj hariç)	279 g
Gümrük tarife no	85371098
Menşe ülke	DE

EU RoHS
AB RoHS Madde Gerekliliklerini Karşılar	Evet
Bilinen Muafiyetler Dahilinde	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
EU REACH SVHC
REACH Aday Madde Notu (CAS)	Lead (CAS: 7439-92-1)
SCIP	ec787ee4-8b62-4566-9cee-e29cefc2d509
