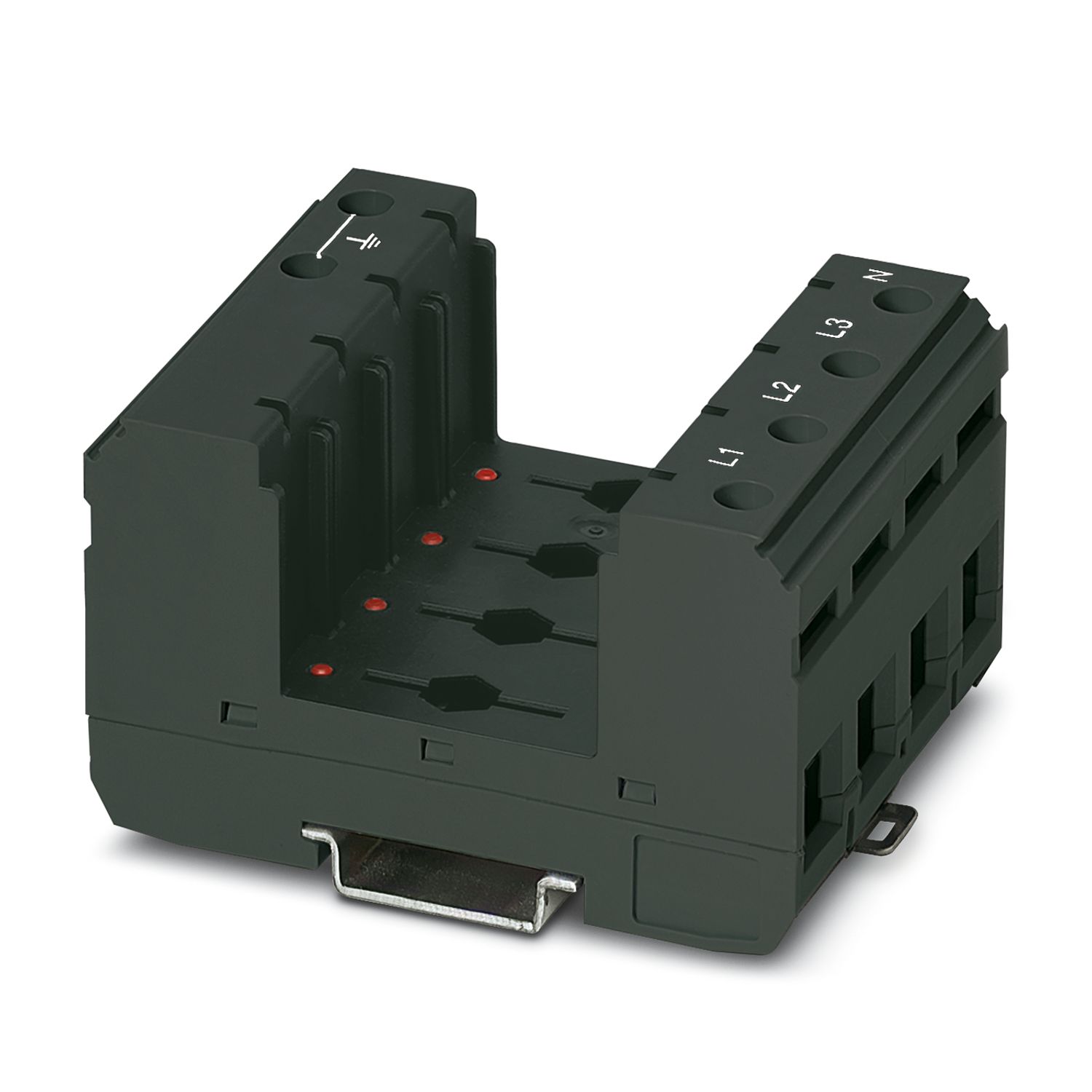

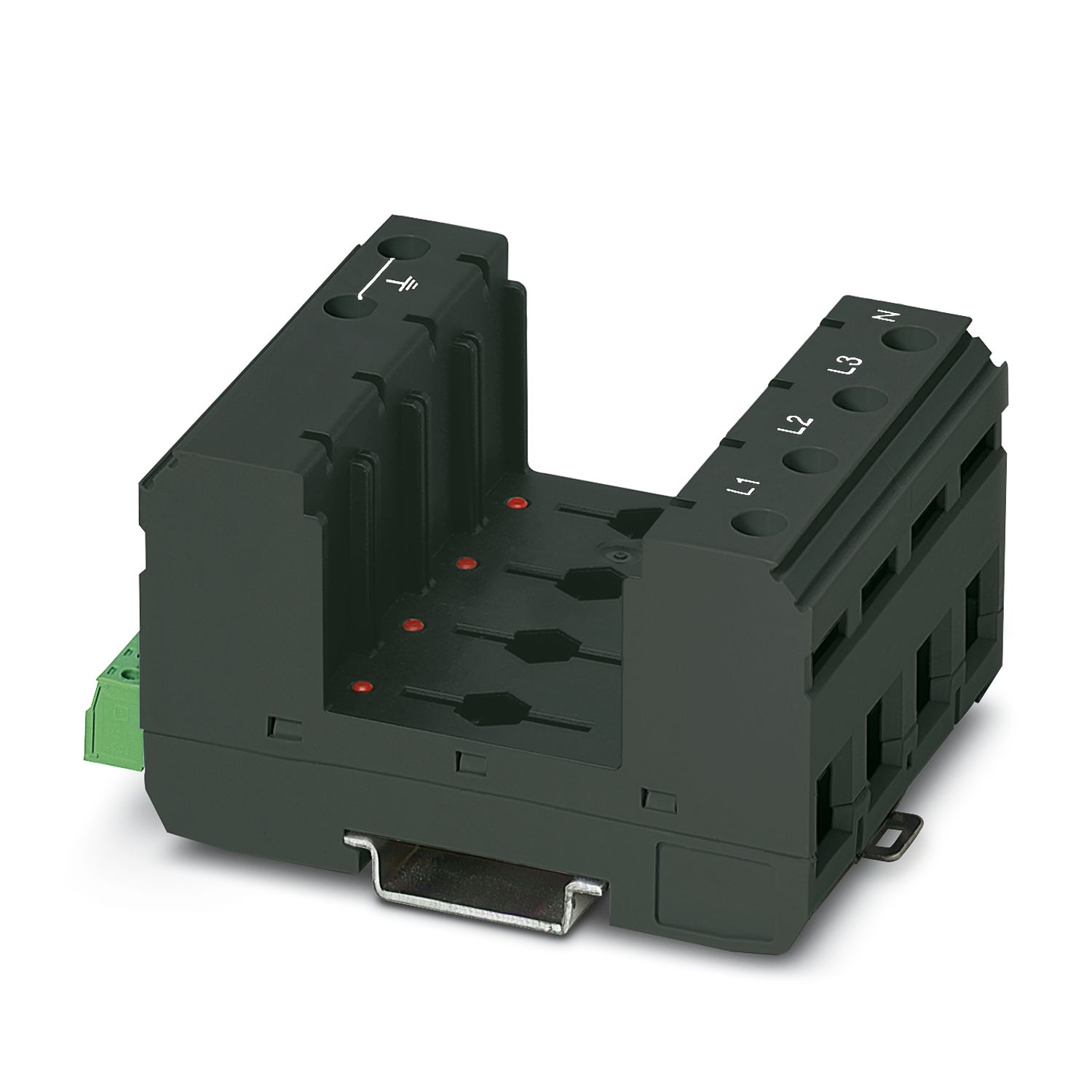

VAL-MS-EE-T2-3+1-385-UD-FM
-
Tip 2 aşırı gerilim arestörü
2910560
Geçmeli aşırı gerilim koruma cihazı, Tip 2/Sınıf II'ye uygun, N ve PE ayrı olan 3 fazlı besleme şebekeleri için (5 iletkenli sistem: L1, L2, L3, N, PE), kablolanmış versiyon, ikaz kontaklı.
Ürün Ayrıntıları
| Ürün tipi | Aşırı gerilim arestörü |
| IEC kategorisi | II |
| T2 | |
| EN tip | T2 |
| IEC güç kaynağı sistemi | TN-S |
| TT | |
| Tasarım | Ray modülü, iki kısımlı, bölünebilir |
| Kutup sayısı | 4 |
| Aşırı gerilim koruması arızalı mesajı | Optik, ikaz kontağı |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 2 |
| Nominal frekans fN | 50 Hz (60 Hz) |
| Gösterge/uzaktan sinyalizasyon | |
| Bağlantı adı | İkaz kontağı |
| Anahtarlama işlevi | Enversör kontak |
| Çalışma gerilimi | 5 V AC ... 250 V AC |
| 30 V DC | |
| Çalışma akımı | 5 mA AC ... 750 mA AC |
| 1 A DC | |
| Bağlantı yöntemi | Vidalı bağlantı |
| Vida yivi | M5 |
| Sıkma torku | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Kablo soyma uzunluğu | 16 mm |
| İletken kesiti, çok damarlı | 1,5 mm² ... 25 mm² |
| İletken kesiti, tek telli | 1,5 mm² ... 35 mm² |
| Kablo kesiti AWG | 15 ... 2 |
| Bağlantı yöntemi | Çatal kablo pabucu |
| İletken kesiti, çok damarlı | 1,5 mm² ... 16 mm² |
| İkaz kontağı | |
| Bağlantı yöntemi | COMBICON ile Geçmeli/Vida bağlantısı |
| Vida yivi | M2 |
| Sıkma torku | 0,25 Nm |
| Kablo soyma uzunluğu | 7 mm |
| İletken kesiti, çok damarlı | 0,14 mm² ... 1,5 mm² |
| İletken kesiti, tek telli | 0,14 mm² ... 1,5 mm² |
| Kablo kesiti AWG | 28 ... 16 |
| Boyutlu çizim |
|
| Genişlik | 71 mm |
| Yükseklik | 99 mm |
| Derinlik | 64,7 mm |
| Yatay pin aralığı | 4 Birim |
| Renk | trafik grisi B (RAL 7043) |
| UL 94'e uygun yanmazlık sınıfı | V-0 |
| Malzemenin CTI değeri | 600 |
| Yalıtım malzemesi | PA 6.6/PBT |
| Malzeme grubu | I |
| Muhafaza malzemesi | PA 6.6 |
| PBT |
| Koruma hatları | L-N |
| L-PE | |
| N-PE | |
| Hareket yönü | 3L-N & N-PE |
| Nennspannung UN | 240/415 V AC (TN-S) |
| 240/415 V AC (TT) | |
| Nominal frekans fN | 50 Hz (60 Hz) |
| Maksimum sürekli gerilim UC (L-N) | 385 V AC |
| Maksimum sürekli gerilim UC (L-PE) | 385 V AC |
| Maksimum sürekli gerilim UC (N-PE) | 260 V AC |
| Nominal yük akımı IL | 80 A |
| Toprak iletkeni akımı IPE | ≤ 5 µA |
| Beklemede güç tüketimi PC | ≤ 525 mVA |
| Nominal deşarj akımı In 8/20) µs | 20 kA |
| Maksimum deşarj akımı Imax (8/20) µs | 40 kA |
| Art akımı kesme kapasitesi Ifi (N-PE) | 100 A |
| Kısa devre stabilitesi ISCCR | 25 kA |
| Koruma seviyesi Up (L-N) | ≤ 2 kV |
| Koruma seviyesi Up (L-PE) | ≤ 2,2 kV |
| Koruma seviyesi Up (N-PE) | ≤ 1,5 kV |
| Artık gerilim Ures (L-N) | ≤ 2 kV (In'de) |
| ≤ 1,7 kV (10 kA'de) | |
| ≤ 1,5 kV (5 kA'de) | |
| ≤ 1,3 kV (3 kA'de) | |
| Artık gerilim Ures (L-PE) | ≤ 2,2 kV (In'de) |
| ≤ 1,7 kV (10 kA'de) | |
| ≤ 1,5 kV (5 kA'de) | |
| ≤ 1,4 kV (3 kA'de) | |
| Artık gerilim Ures (N-PE) | ≤ 0,4 kV (In'de) |
| ≤ 0,25 kV (10 kA'de) | |
| ≤ 0,15 kV (5 kA'de) | |
| ≤ 0,1 kV (3 kA'de) | |
| UT'de TOV davranışı (L-N) | 415 V AC (5 sn / dayanma modu) |
| 440 V AC (120 min / dayanma modu) | |
| UT'de TOV davranışı (N-PE) | 1200 V AC (200 ms / dayanma modu) |
| Tepki süresi tA (L-N) | ≤ 25 ns |
| Tepki süresi tA (L-PE) | ≤ 100 ns |
| Tepki süresi tA (N-PE) | ≤ 100 ns |
| V tipi geçiş kablajlı maks. ön sigorta | 80 A (gG) |
| Paralel kablajlı maks. ön sigorta | 125 A (gG) |
| Ortam koşulları | |
| Koruma sınıf | IP20 (sadece tüm terminal uçları kullanıldığında) |
| Ortam sıcaklığı (çalışma) | -40 °C ... 80 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| Rakım | ≤ 2000 m (amsl) |
| İzin verilen nem (çalışma) | 5 % ... 95 % |
| Darbe (çalışma) | 25g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z) |
| Titreşim (çalışma) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Standartlar/spesifikasyonlar | IEC 61643-11 |
| Not | 2011 |
| Standartlar/spesifikasyonlar | EN 61643-11 |
| Not | 2012 |
| Montaj tipi | DIN rayı: 35 mm |
